西安交大机械设计基础本科生试题2VIP免费

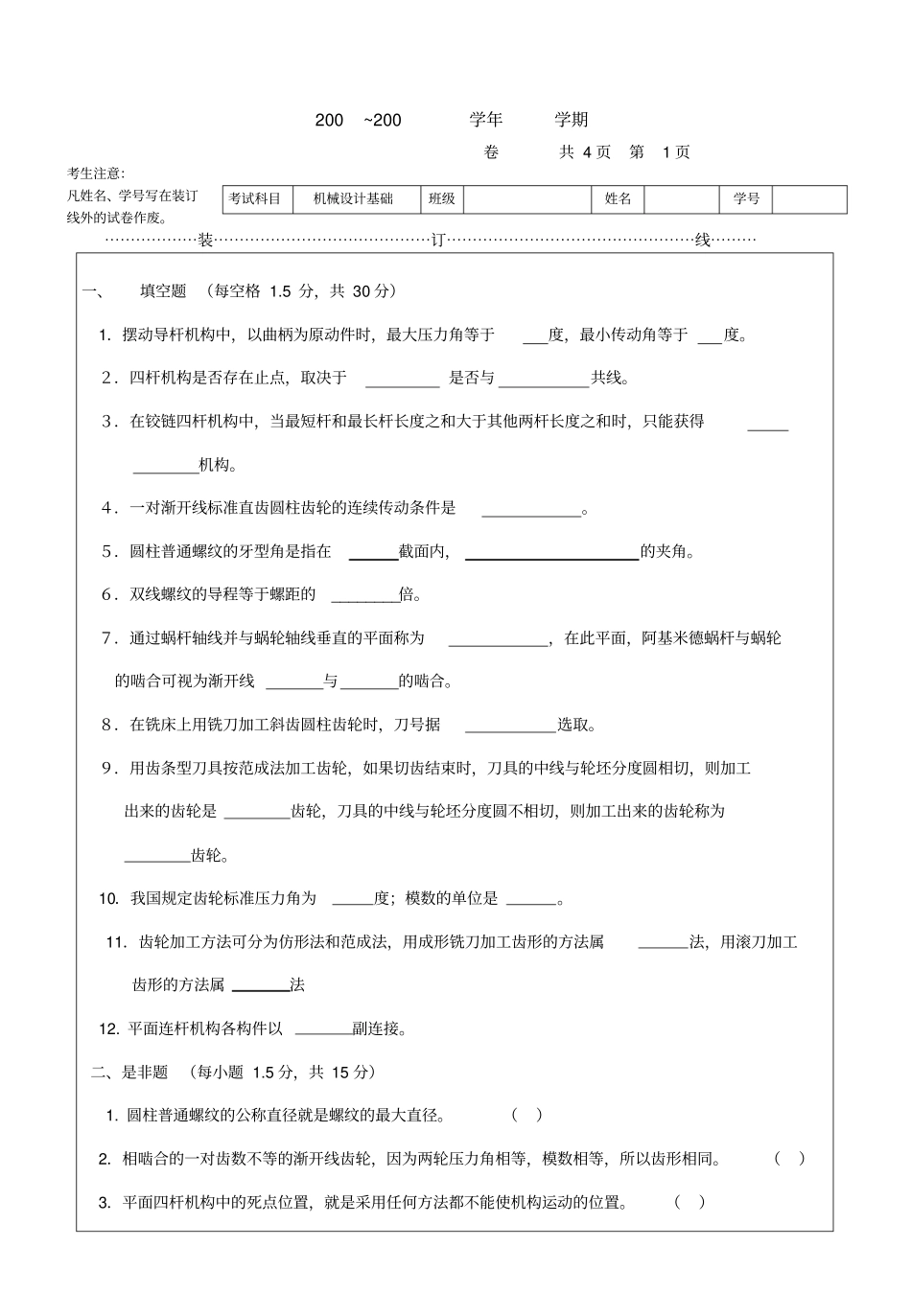

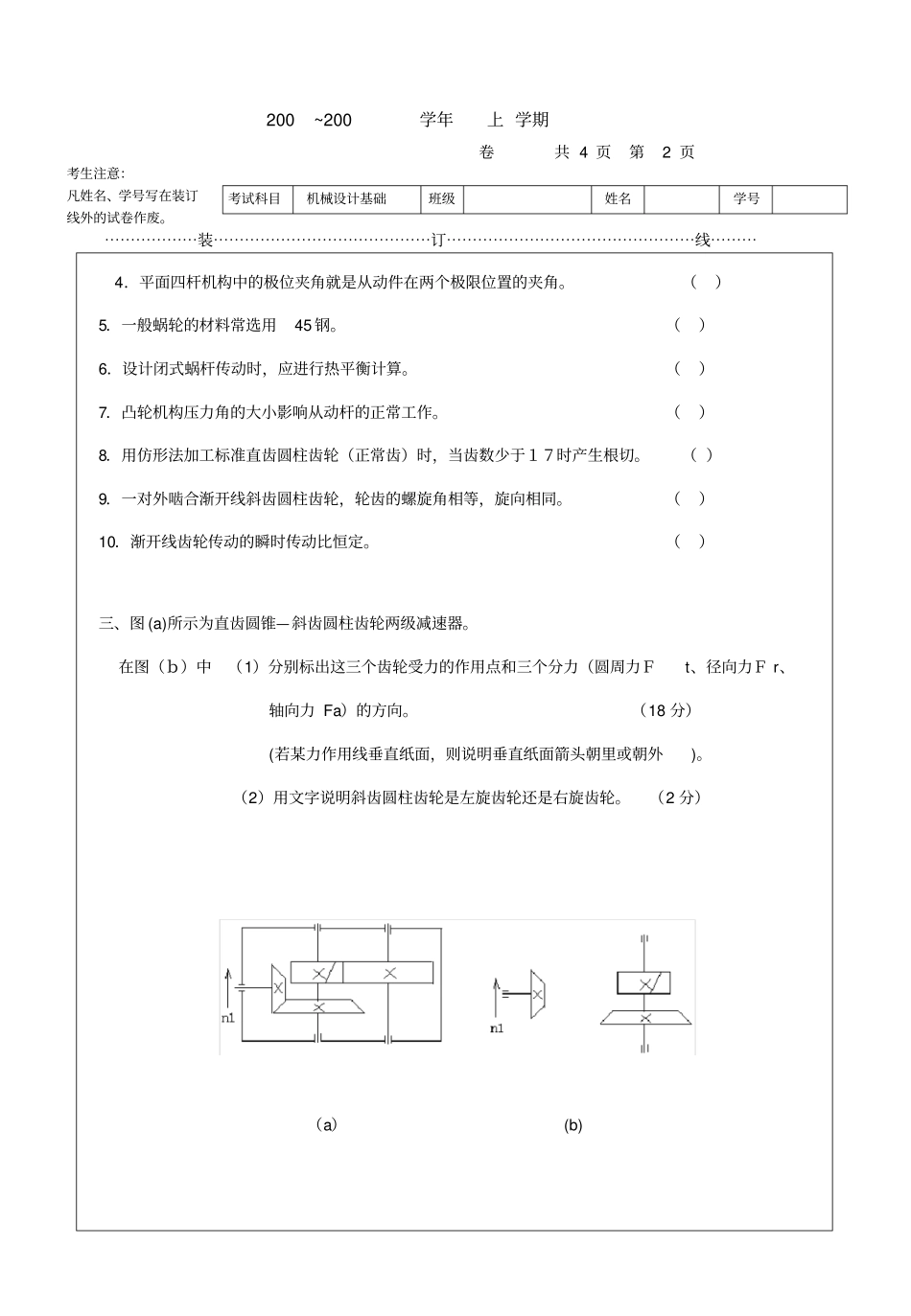

200~200学年学期卷共4页第1页考生注意：凡姓名、学号写在装订线外的试卷作废。⋯⋯⋯⋯⋯⋯装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯订⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯线⋯⋯⋯一、填空题（每空格1.5分，共30分）1．摆动导杆机构中，以曲柄为原动件时，最大压力角等于度，最小传动角等于度。２．四杆机构是否存在止点，取决于是否与共线。３．在铰链四杆机构中，当最短杆和最长杆长度之和大于其他两杆长度之和时，只能获得机构。４．一对渐开线标准直齿圆柱齿轮的连续传动条件是。５．圆柱普通螺纹的牙型角是指在截面内，的夹角。６．双线螺纹的导程等于螺距的________倍。７．通过蜗杆轴线并与蜗轮轴线垂直的平面称为，在此平面，阿基米德蜗杆与蜗轮的啮合可视为渐开线与的啮合。８．在铣床上用铣刀加工斜齿圆柱齿轮时，刀号据选取。９．用齿条型刀具按范成法加工齿轮，如果切齿结束时，刀具的中线与轮坯分度圆相切，则加工出来的齿轮是齿轮，刀具的中线与轮坯分度圆不相切，则加工出来的齿轮称为齿轮。10．我国规定齿轮标准压力角为度；模数的单位是。11．齿轮加工方法可分为仿形法和范成法，用成形铣刀加工齿形的方法属法，用滚刀加工齿形的方法属法12.平面连杆机构各构件以副连接。二、是非题（每小题1.5分，共15分）1.圆柱普通螺纹的公称直径就是螺纹的最大直径。（）2．相啮合的一对齿数不等的渐开线齿轮，因为两轮压力角相等，模数相等，所以齿形相同。（）3．平面四杆机构中的死点位置，就是采用任何方法都不能使机构运动的位置。（）考试科目机械设计基础班级姓名学号200~200学年上学期卷共4页第2页考生注意：凡姓名、学号写在装订线外的试卷作废。⋯⋯⋯⋯⋯⋯装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯订⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯线⋯⋯⋯4．平面四杆机构中的极位夹角就是从动件在两个极限位置的夹角。（）5．一般蜗轮的材料常选用45钢。（）6．设计闭式蜗杆传动时，应进行热平衡计算。（）7．凸轮机构压力角的大小影响从动杆的正常工作。（）8．用仿形法加工标准直齿圆柱齿轮（正常齿）时，当齿数少于１７时产生根切。（）9．一对外啮合渐开线斜齿圆柱齿轮，轮齿的螺旋角相等，旋向相同。（）10．渐开线齿轮传动的瞬时传动比恒定。（）三、图(a)所示为直齿圆锥—斜齿圆柱齿轮两级减速器。在图（ｂ）中（1）分别标出这三个齿轮受力的作用点和三个分力（圆周力Ｆt、径向力Ｆr、轴向力Fa）的方向。（18分）(若某力作用线垂直纸面，则说明垂直纸面箭头朝里或朝外)。（2）用文字说明斜齿圆柱齿轮是左旋齿轮还是右旋齿轮。（2分）（a）(b)考试科目机械设计基础班级姓名学号200~200学年学期期末考试题卷共4页第3页考生注意：凡姓名、学号写在装订线外的试卷作废。⋯⋯⋯⋯⋯⋯装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯订⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯线⋯⋯⋯四、某机加工车间只能加工m=3、4、5mm三种模数的齿轮。现打算在齿轮机构中心距为180mm不变的条件下，选配一对i=3的标准直齿圆柱齿轮机构。试确定在此车间能加工的齿轮模数和齿数。（14分）五、已知一对直齿圆锥齿轮传动，其主动轮所受三个分力的大小为圆周力Ｆt=2220N,径向力Ｆr=640N,轴向力Fa=320N,求从动轮三个分力的大小。（5分）考试科目机械设计基础班级姓名学号200~200学年学期卷共4页第4页考生注意：凡姓名、学号写在装订线外的试卷作废。⋯⋯⋯⋯⋯⋯装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯订⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯线⋯⋯⋯六、计算下列运动链的自由度（若有复合铰链、局部自由度或虚约束，须明确指出）。（16分）（a）(b)考试科目机械设计基础班级姓名学号机械设计试题2答案一、填空题1、0902、连杆从动件3、双摇杆4、重合度大于15、轴向螺纹牙型两侧边6、27、主平面（或中间平面）齿轮齿条8、当量齿数9、标准变位10、20mm11、仿形范成12、低二、是非题1√2×3×4×5×6√7√8×9×10√三、（1）主动锥齿轮Ｆt的作用线垂直纸面箭头朝里，从动锥齿轮Ｆt的作用线垂直纸面箭头朝外，主动斜齿轮Ｆt的作用线垂直纸面箭头朝外。（2）右旋齿轮。四、（1）由中心距a=m(Z1+Z2)/2得Z1+Z2=2a/m当m=3时Z1+Z2=120m=4时Z1+Z2=90m=5时Z...
