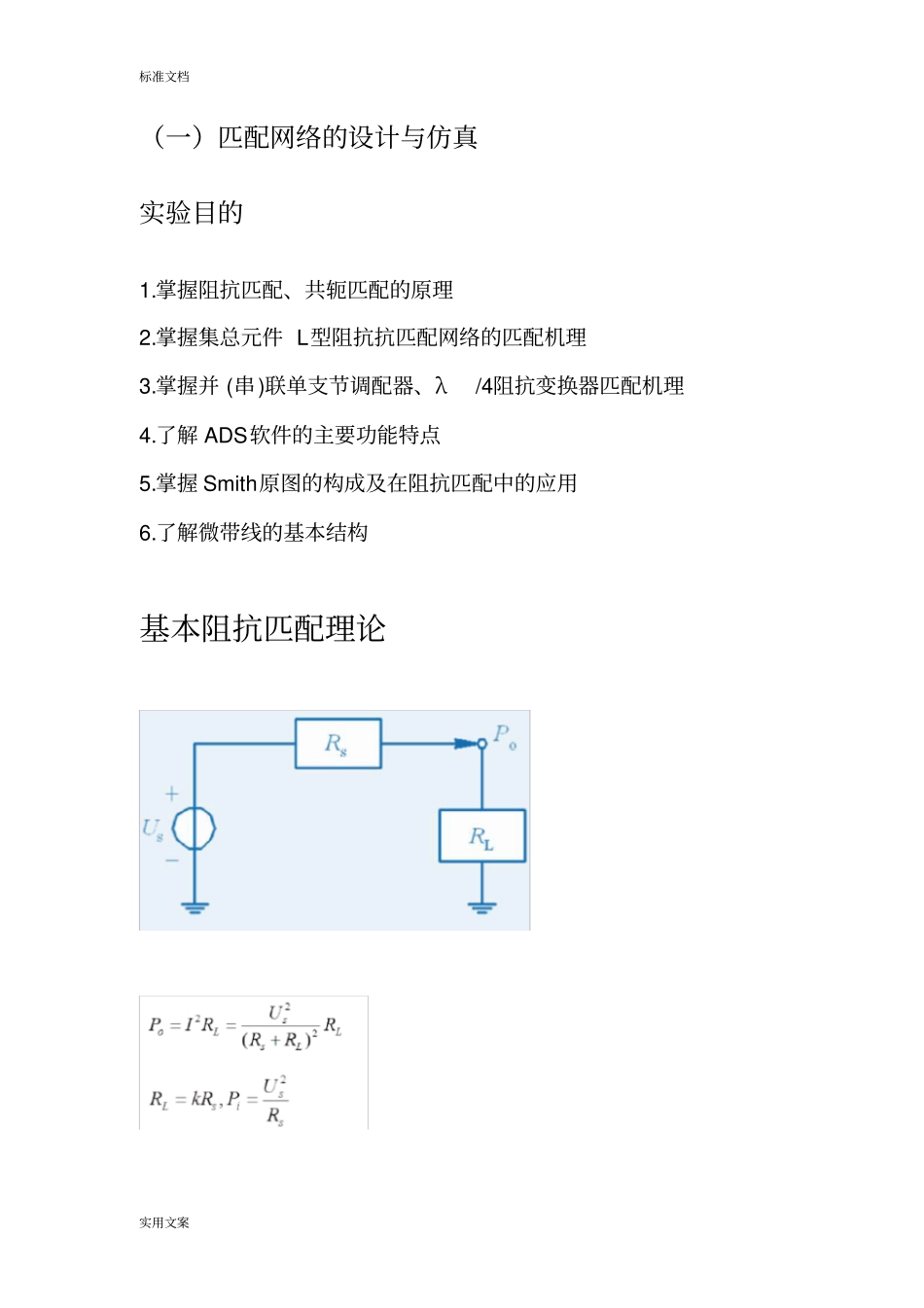

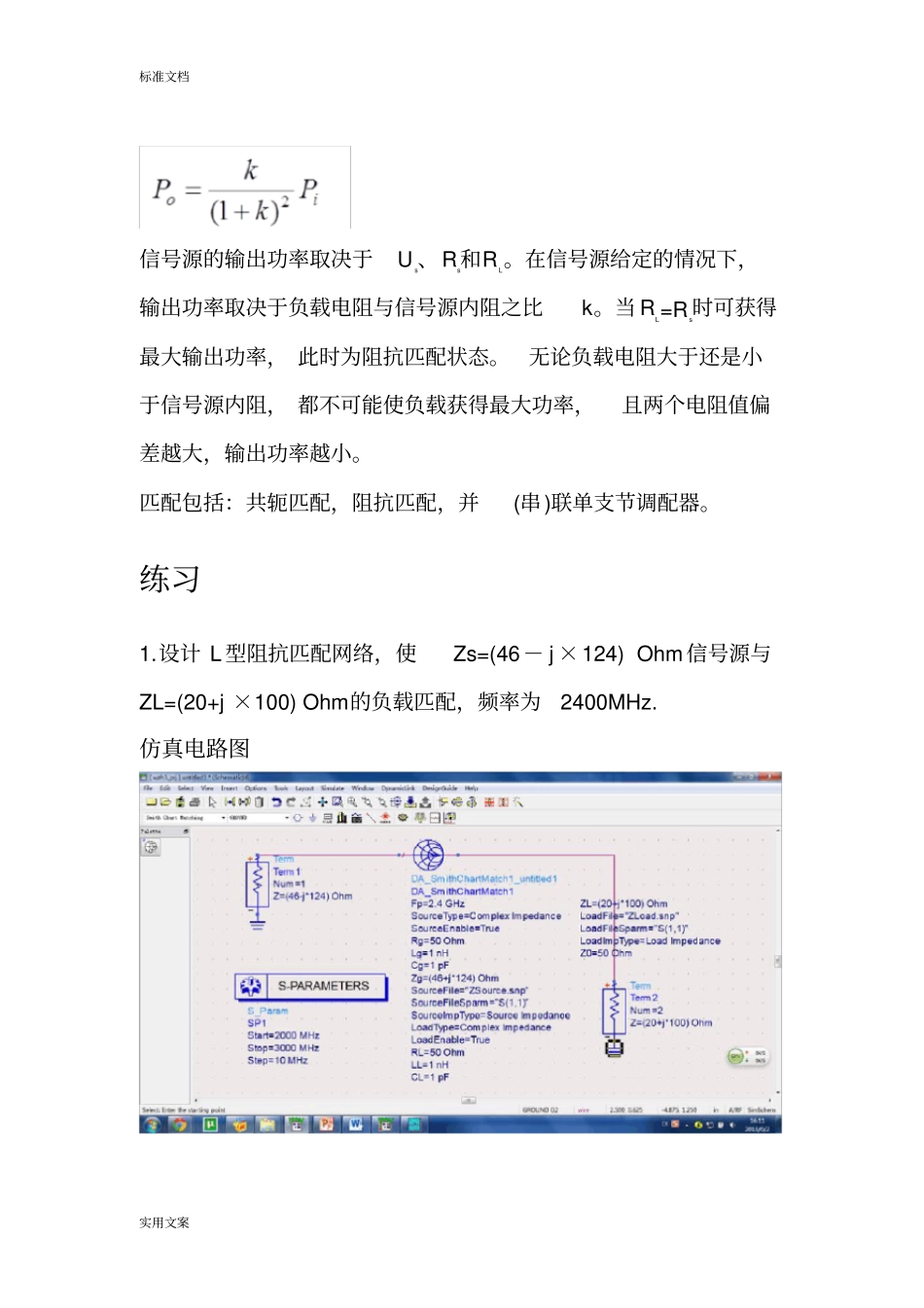

标准文档实用文案射频电路设计专题实验姓名：班级：学号：学院：标准文档实用文案（一）匹配网络的设计与仿真实验目的1.掌握阻抗匹配、共轭匹配的原理2.掌握集总元件L型阻抗抗匹配网络的匹配机理3.掌握并(串)联单支节调配器、λ/4阻抗变换器匹配机理4.了解ADS软件的主要功能特点5.掌握Smith原图的构成及在阻抗匹配中的应用6.了解微带线的基本结构基本阻抗匹配理论标准文档实用文案信号源的输出功率取决于Us、Rs和RL。在信号源给定的情况下，输出功率取决于负载电阻与信号源内阻之比k。当RL=Rs时可获得最大输出功率，此时为阻抗匹配状态。无论负载电阻大于还是小于信号源内阻，都不可能使负载获得最大功率，且两个电阻值偏差越大，输出功率越小。匹配包括：共轭匹配，阻抗匹配，并(串)联单支节调配器。练习1.设计L型阻抗匹配网络，使Zs=(46－j×124)Ohm信号源与ZL=(20+j×100)Ohm的负载匹配，频率为2400MHz.仿真电路图标准文档实用文案2.设计微带单枝短截线线匹配电路，使MAX2660的输出阻抗ZS=（126-j*459）Ohm与ZL=50Ohm的负载匹配，频率为900MHz.微带线板材参数：相对介电常数：2.65相对磁导率：1.0导电率：1.0e20损耗角正切：1e-4基板厚度：1.5mm导带金属厚度：0.01mm仿真电路图标准文档实用文案仿真结果标准文档实用文案思考题1.常用的微波/射频EDA仿真软件有哪些？标准文档实用文案2.ADS,AnsoftDesigner，AnsoftHFSS，MicrowaveOffice，CSTMICROWAVESTUDIO2.用ADS软件进行匹配电路设计和仿真的主要步骤有哪些？放置元件，连接电路图，参数设定，计算仿真。3.给出两种典型微波匹配网络，并简述其工作原理。L型阻抗匹配网络，π型阻抗匹配网络在RF理论中，微波电路和系统的设计（包括天线，雷达等），不管是无源电路还是有源电路，都必须考虑他们的阻抗匹配（impedancematching）问题。阻抗匹配网络是设计微波电路和系统时采用最多的电路元件。其根本原因是微波电路传输的是电磁波，不匹配会引起严重的反射，致使严重损耗。所以在设计时，设计一个好的阻抗匹配网络是非常重要的。阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。根据最大功率传输定理，要获得信号源端到负载端的最大传输功率，需要满足信号源阻抗与负载阻抗互为共轭的条件。此定理表现在高频电路上，则是表示无反射波，即反射系数为0.值得注意的是，要得到最佳效率的能量传输并不需要负载匹标准文档实用文案配，此条件只是避免能量从负载端到信号源端形成反射的必要条件。当RL=Rs时可获得最大输出功率,此时为阻抗匹配状态。无论负载电阻大于还是小于信号源内阻,都不可能使负载获得最大功率,且两个电阻值偏差越大,输出功率越小.阻抗匹配是无线电技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。当电路实现阻抗匹配时，将获得最大的功率传输。反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。为了使信号和能量有效地传输，必须使电路工作在阻抗匹配状态，即信号源或功率源的内阻等于电路的输人阻抗，电路的输出阻抗等于负载的阻抗。在一般的输人、输出电路中常含有电阻、电容和电感元件，由它们所组成的电路称为电抗电路，其中只含有电阻的电路称为纯电阻电路。L型匹配网络通常不用于高频电路中，以及如果在窄带射频中选用了L型匹配网络，也应该注意他的匹配禁区，在这个禁区中，无法在任意负载阻抗中和源阻抗之间实现预期的匹配，即应选择恰当的L型匹配网络以避开其匹配禁区。4.画出微带线的结构图，若导带宽度w、εr增大，其特征阻抗Z0如何变化？减小标准文档实用文案5.实验体会和建议通过本次实验，我初步掌握了ads软件，了解了大概的功能，也知道了如何利用smith圆图和单支短截线设计匹配网络标准文档实用文案实验二衰减器的仿真设计一、练习：设计10d...
