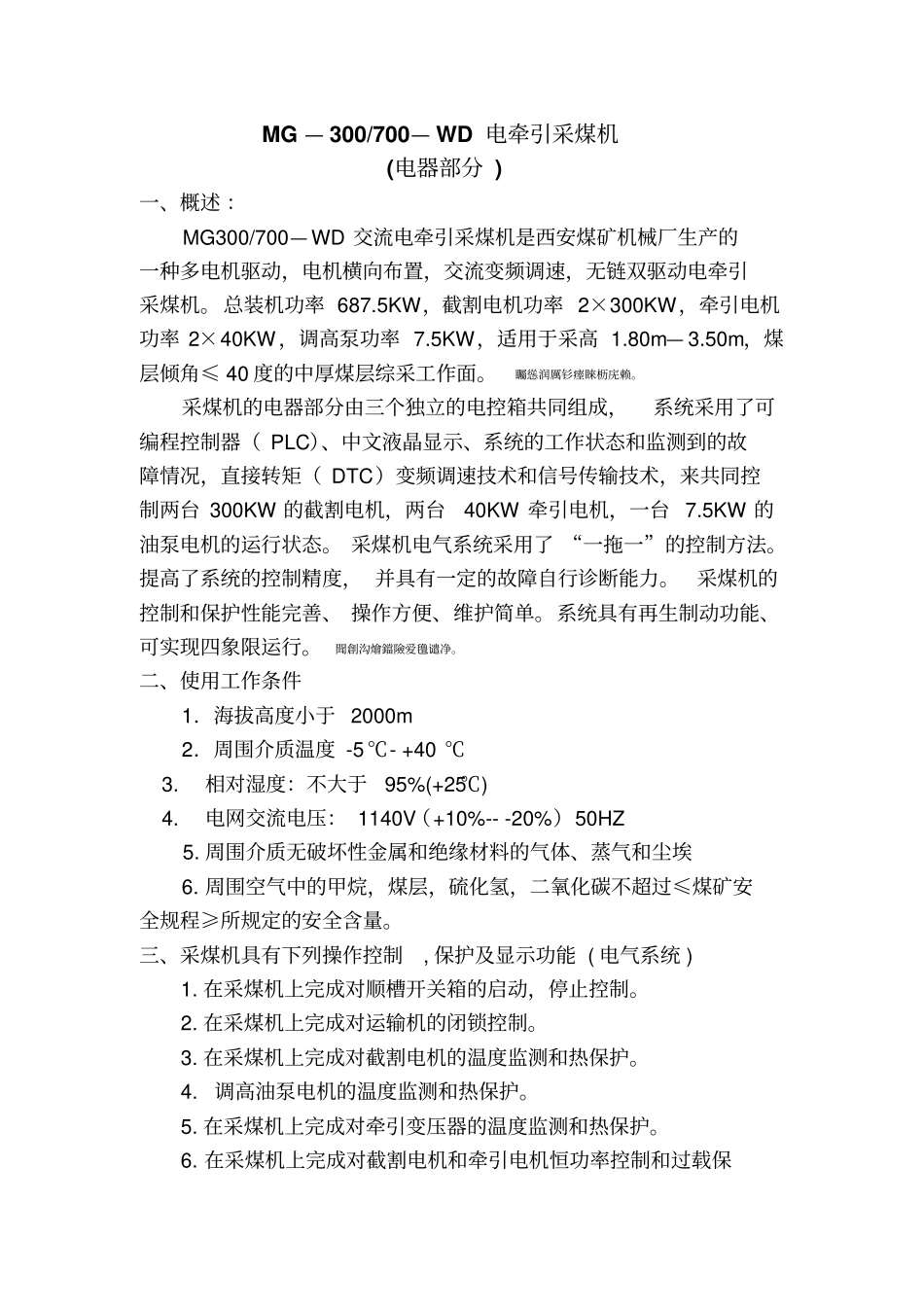

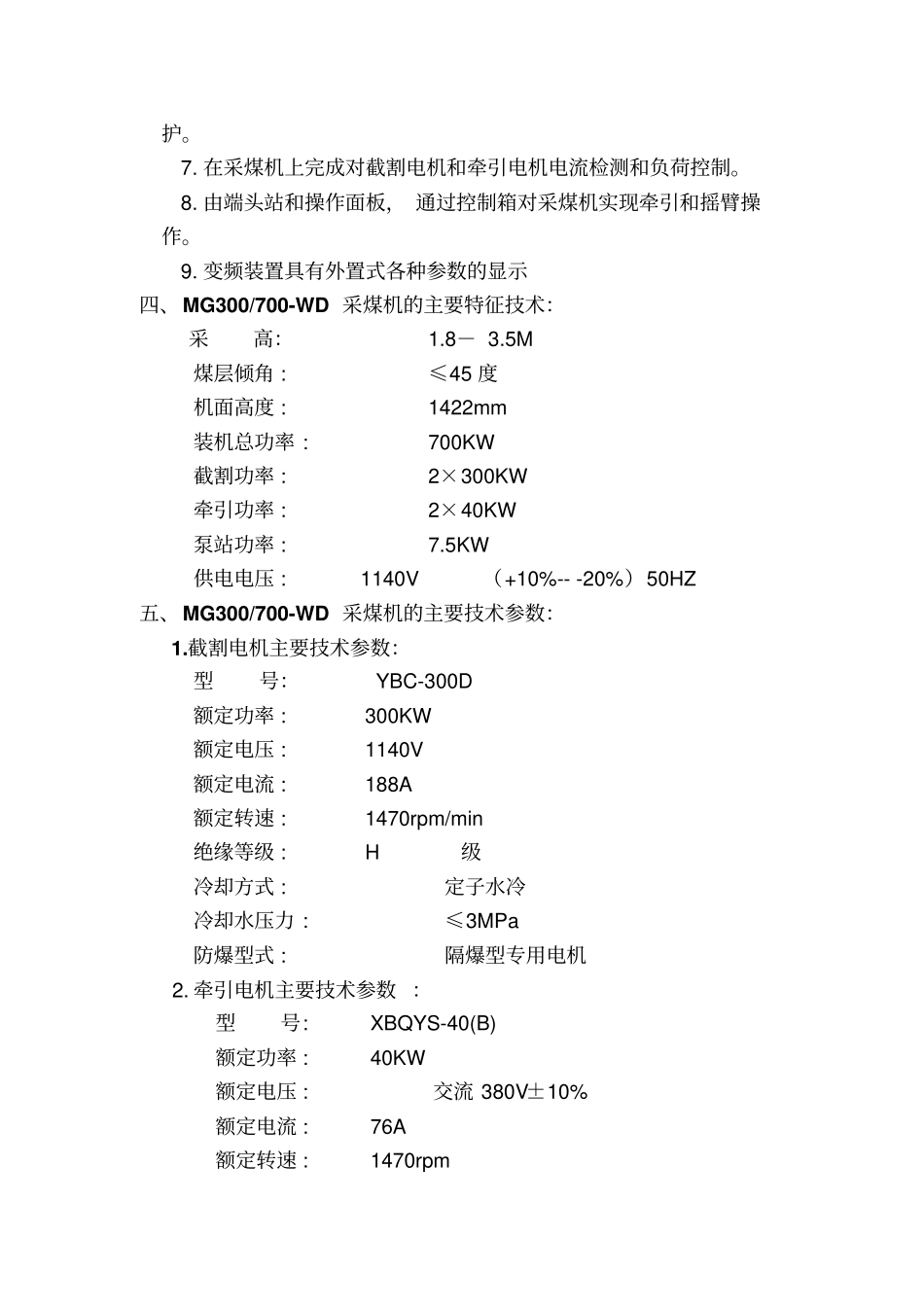

西安煤矿机械厂MG300/700—WD交流电牵引采煤机培训教材培训教案MG—300/700—WD电牵引采煤机(电器部分)一、概述：MG300/700—WD交流电牵引采煤机是西安煤矿机械厂生产的一种多电机驱动，电机横向布置，交流变频调速，无链双驱动电牵引采煤机。总装机功率687.5KW，截割电机功率2×300KW，牵引电机功率2×40KW，调高泵功率7.5KW，适用于采高1.80m—3.50m，煤层倾角≤40度的中厚煤层综采工作面。矚慫润厲钐瘗睞枥庑赖。采煤机的电器部分由三个独立的电控箱共同组成，系统采用了可编程控制器（PLC）、中文液晶显示、系统的工作状态和监测到的故障情况，直接转矩（DTC）变频调速技术和信号传输技术，来共同控制两台300KW的截割电机，两台40KW牵引电机，一台7.5KW的油泵电机的运行状态。采煤机电气系统采用了“一拖一”的控制方法。提高了系统的控制精度，并具有一定的故障自行诊断能力。采煤机的控制和保护性能完善、操作方便、维护简单。系统具有再生制动功能、可实现四象限运行。聞創沟燴鐺險爱氇谴净。二、使用工作条件1．海拔高度小于2000m2．周围介质温度-5℃-+40℃3.相对湿度：不大于95%(+25℃)4.电网交流电压：1140V（+10%---20%）50HZ5.周围介质无破坏性金属和绝缘材料的气体、蒸气和尘埃6.周围空气中的甲烷，煤层，硫化氢，二氧化碳不超过≤煤矿安全规程≥所规定的安全含量。三、采煤机具有下列操作控制,保护及显示功能(电气系统)1.在采煤机上完成对顺槽开关箱的启动，停止控制。2.在采煤机上完成对运输机的闭锁控制。3.在采煤机上完成对截割电机的温度监测和热保护。4.调高油泵电机的温度监测和热保护。5.在采煤机上完成对牵引变压器的温度监测和热保护。6.在采煤机上完成对截割电机和牵引电机恒功率控制和过载保护。7.在采煤机上完成对截割电机和牵引电机电流检测和负荷控制。8.由端头站和操作面板，通过控制箱对采煤机实现牵引和摇臂操作。9.变频装置具有外置式各种参数的显示四、MG300/700-WD采煤机的主要特征技术：采高：1.8－3.5M煤层倾角:≤45度机面高度:1422mm装机总功率:700KW截割功率:2×300KW牵引功率:2×40KW泵站功率:7.5KW供电电压:1140V（+10%---20%）50HZ五、MG300/700-WD采煤机的主要技术参数：1.截割电机主要技术参数：型号：YBC-300D额定功率:300KW额定电压:1140V额定电流:188A额定转速:1470rpm/min绝缘等级:H级冷却方式:定子水冷冷却水压力:≤3MPa防爆型式:隔爆型专用电机2.牵引电机主要技术参数：型号:XBQYS-40(B)额定功率:40KW额定电压:交流380V±10%额定电流:76A额定转速:1470rpm绝缘等级:F级冷却方式:定子水冷冷却水压力:≤3MPa防爆型式:隔爆型变频调速专用电机3.调高泵电机主要技术参数型号：YBRB-7.5额定功率：7.5KW额定电压：1140V额定电流：2.95A额定转速：1460rpm/min绝缘等级：H级冷却方式：定子水冷冷却水压力：≤3MPa防爆型式：隔爆型六、MG300/700-WD采煤机电气控制单元结构特征及工作原理电气控制单元由三个独立的电控箱N23（开关箱）、N24D（变频器箱）、N26（变频器箱）共同组成。其中，开关箱，变频器箱共同安装在一个整体的联接框架内，变频器箱安装在右牵引部的一段框架内。三个独立的电控箱部都可以从老瑭侧装入、抽出，方便安装和检修。每个电控箱均由两个独立的腔体：隔爆腔和接线腔组成。隔爆腔供安装电器部件用，接线腔供电缆引入线用。电控箱顶部设有开盖板。残骛楼諍锩瀨濟溆塹籟。1．开关箱型号：KXJ—700/1140C开关箱位于采煤机联接框架的左端，检修和安装时，可方便的从老塘侧推入和抽出。开关箱由两个接线腔和一个隔爆腔组成，开关箱的作用是将1140V交流电源引入采煤机，并进行电源分配。开关箱隔爆腔内装有：酽锕极額閉镇桧猪訣锥。（1）隔离开关型号：CM2—400（带超前断电）用于左右截割电机主回路，紧急情况下可通过它来断开主回路。开关转轴机械联锁装置带动行程开关控制磁力启动器的控制回路，以保证隔离开关不带电操作（先导通合闸后送电，先断电后分闸）。彈贸摄尔霁毙攬砖卤庑。（2）1T1变压器。（1140V/220V，42V）220V为可编程控制器(PLC)和非本安电源1G2供电。42V为本安电源1G1供电。每组次级边有两个空气断路器...
