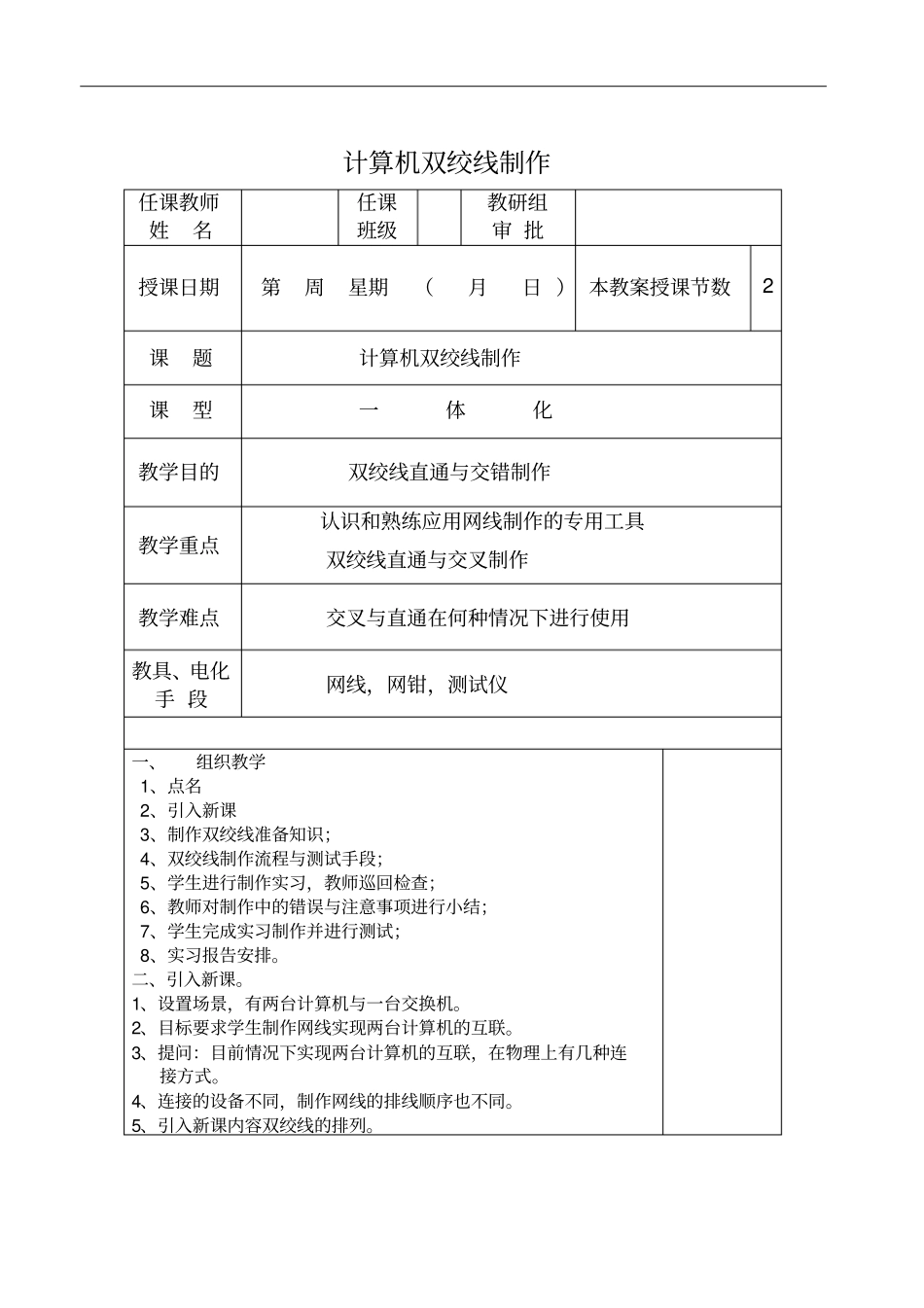

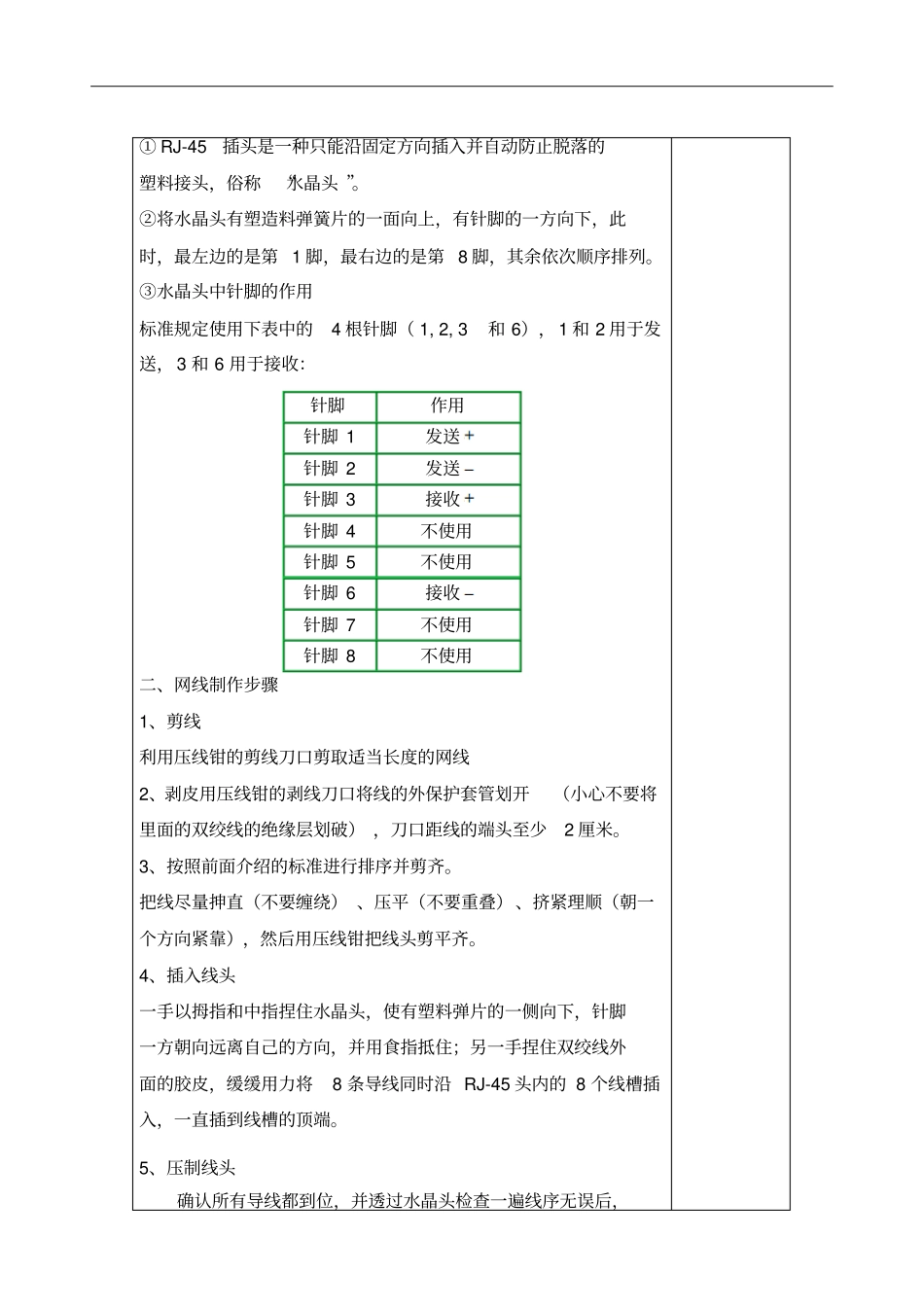

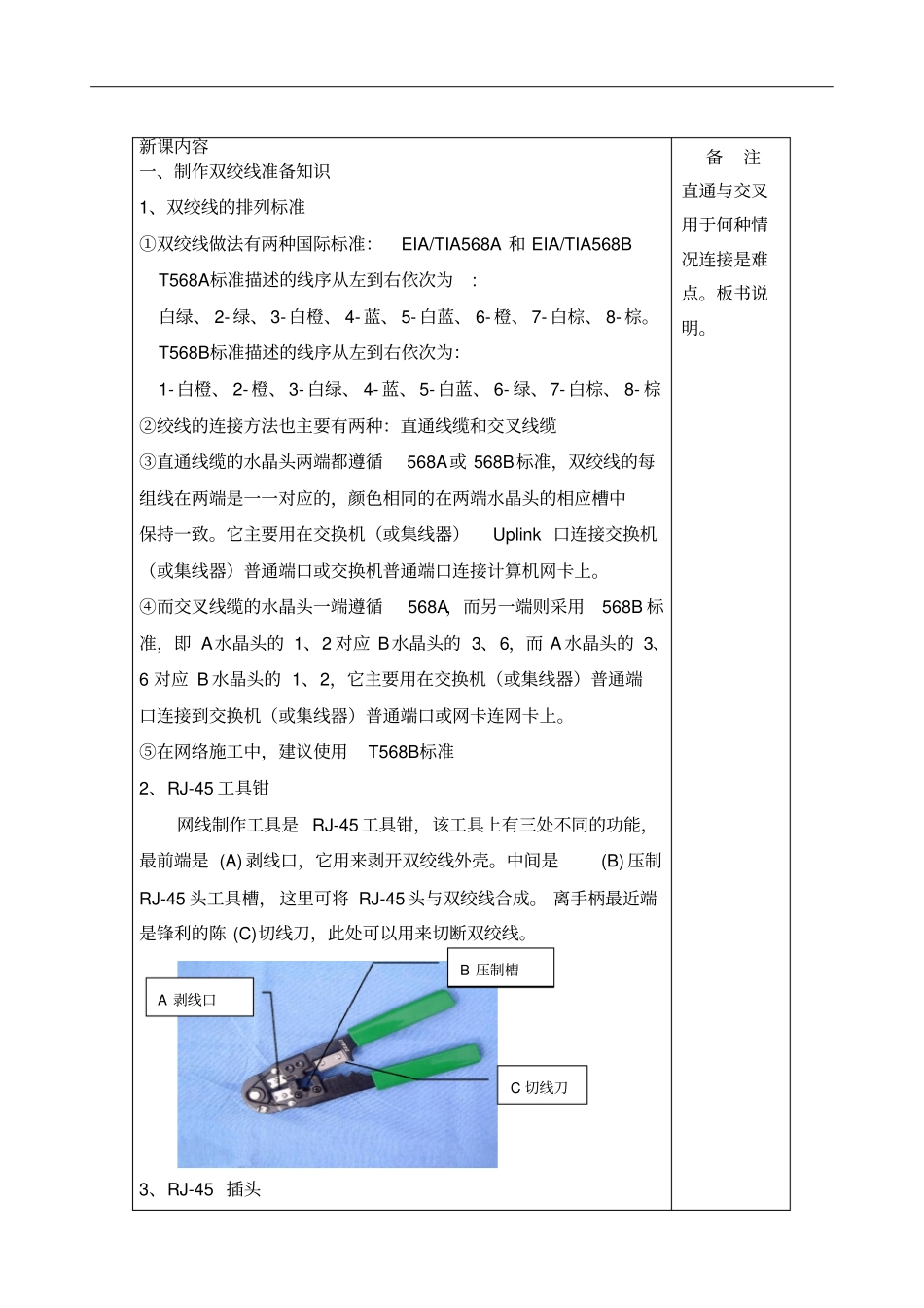

计算机双绞线制作任课教师姓名任课班级教研组审批授课日期第周星期（月日）本教案授课节数2课题计算机双绞线制作课型一体化教学目的双绞线直通与交错制作教学重点认识和熟练应用网线制作的专用工具双绞线直通与交叉制作教学难点交叉与直通在何种情况下进行使用教具、电化手段网线，网钳，测试仪一、组织教学1、点名2、引入新课3、制作双绞线准备知识；4、双绞线制作流程与测试手段；5、学生进行制作实习，教师巡回检查；6、教师对制作中的错误与注意事项进行小结；7、学生完成实习制作并进行测试；8、实习报告安排。二、引入新课。1、设置场景，有两台计算机与一台交换机。2、目标要求学生制作网线实现两台计算机的互联。3、提问：目前情况下实现两台计算机的互联，在物理上有几种连接方式。4、连接的设备不同，制作网线的排线顺序也不同。5、引入新课内容双绞线的排列。新课内容一、制作双绞线准备知识1、双绞线的排列标准①双绞线做法有两种国际标准：EIA/TIA568A和EIA/TIA568BT568A标准描述的线序从左到右依次为:白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。T568B标准描述的线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕②绞线的连接方法也主要有两种：直通线缆和交叉线缆③直通线缆的水晶头两端都遵循568A或568B标准，双绞线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致。它主要用在交换机（或集线器）Uplink口连接交换机（或集线器）普通端口或交换机普通端口连接计算机网卡上。④而交叉线缆的水晶头一端遵循568A，而另一端则采用568B标准，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2，它主要用在交换机（或集线器）普通端口连接到交换机（或集线器）普通端口或网卡连网卡上。⑤在网络施工中，建议使用T568B标准2、RJ-45工具钳网线制作工具是RJ-45工具钳，该工具上有三处不同的功能，最前端是(A)剥线口，它用来剥开双绞线外壳。中间是(B)压制RJ-45头工具槽，这里可将RJ-45头与双绞线合成。离手柄最近端是锋利的陈(C)切线刀，此处可以用来切断双绞线。3、RJ-45插头备注直通与交叉用于何种情况连接是难点。板书说明。A剥线口B压制槽C切线刀①RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头，俗称“水晶头”。②将水晶头有塑造料弹簧片的一面向上，有针脚的一方向下，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。③水晶头中针脚的作用标准规定使用下表中的4根针脚（1,2,3和6），1和2用于发送，3和6用于接收：针脚作用针脚1发送针脚2发送针脚3接收针脚4不使用针脚5不使用针脚6接收针脚7不使用针脚8不使用二、网线制作步骤1、剪线利用压线钳的剪线刀口剪取适当长度的网线2、剥皮用压线钳的剥线刀口将线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破），刀口距线的端头至少2厘米。3、按照前面介绍的标准进行排序并剪齐。把线尽量抻直（不要缠绕）、压平（不要重叠）、挤紧理顺（朝一个方向紧靠），然后用压线钳把线头剪平齐。4、插入线头一手以拇指和中指捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将8条导线同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。5、压制线头确认所有导线都到位，并透过水晶头检查一遍线序无误后，就可以用压线钳制RJ-45头了。将RJ-45头从无牙的一侧推入压线钳夹槽后,用力握紧线钳(如果您的力气不够大,可以使用双手一起压),将突出在外面的针脚全部压入水晶头内。至此，这个RJ-45头就压接好了。6、对做好的网线两端用仪器进行测试。直通连线的测试：测试直通连线时，主测试仪的指示灯应该从1到8逐个顺序闪亮，而远程测试端的指示灯也应该从1到8逐个顺序闪亮。交错线连线的测试：测试交错连线时，主测试仪的指示灯也应该从1到8逐个顺序闪亮，而远程测试端的指示灯应该是按着3、6、1、4、5、2、7、8的顺序逐个闪亮。三、学生动手制作双绞线1、进行制作过程回顾，提问，让学生对制作过程流程进行复述。2、制作直通与交错线各一条，并...
