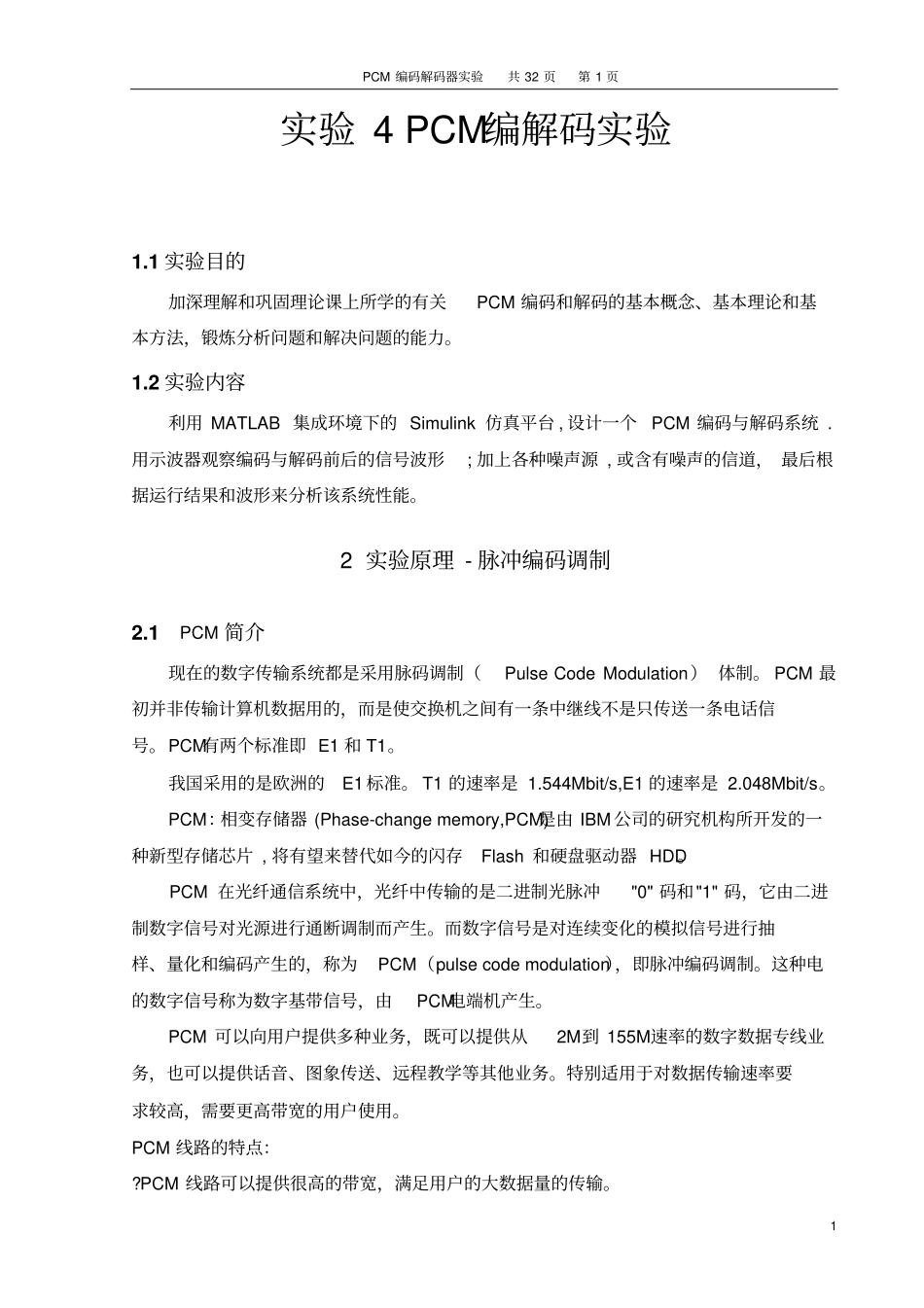

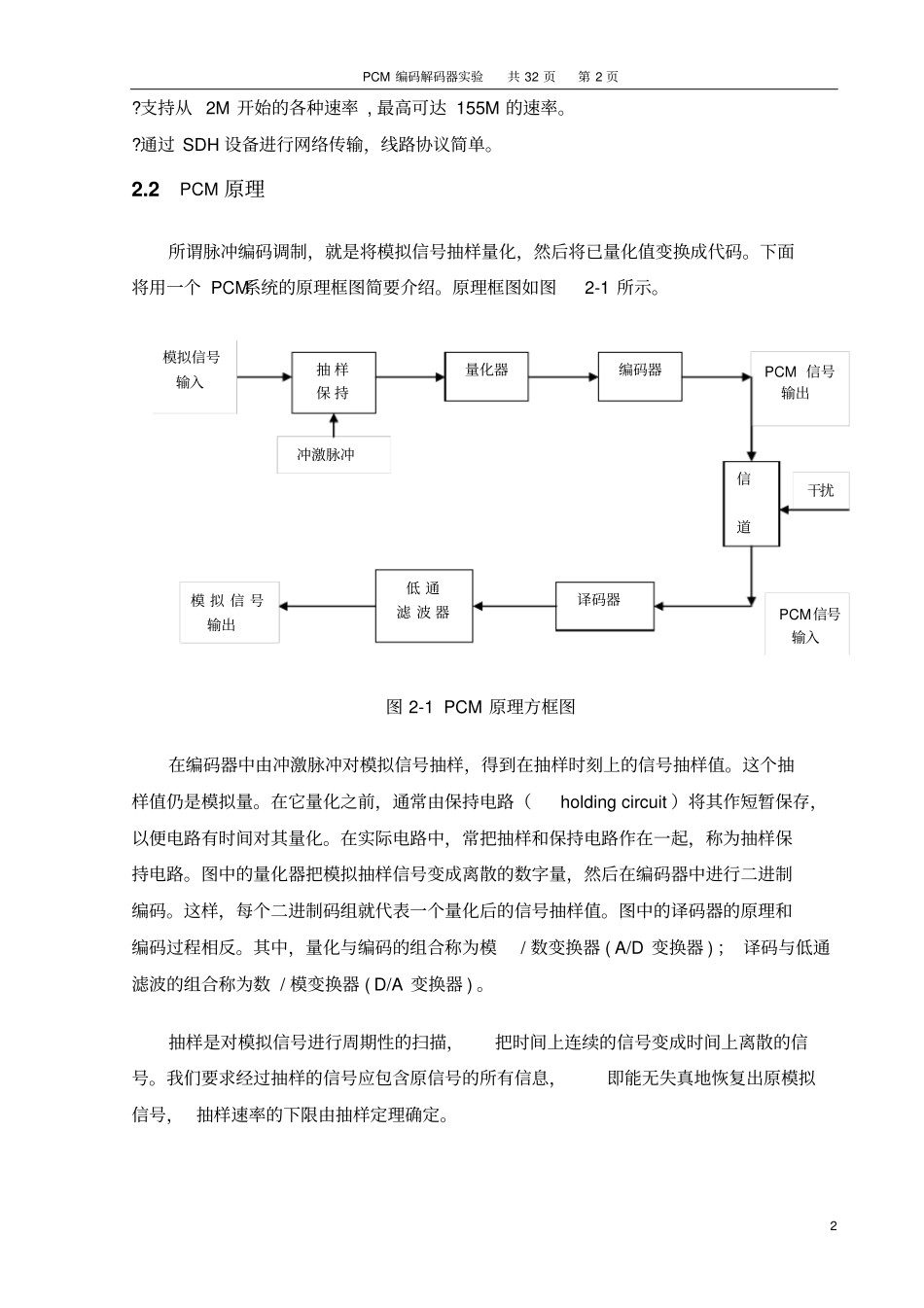

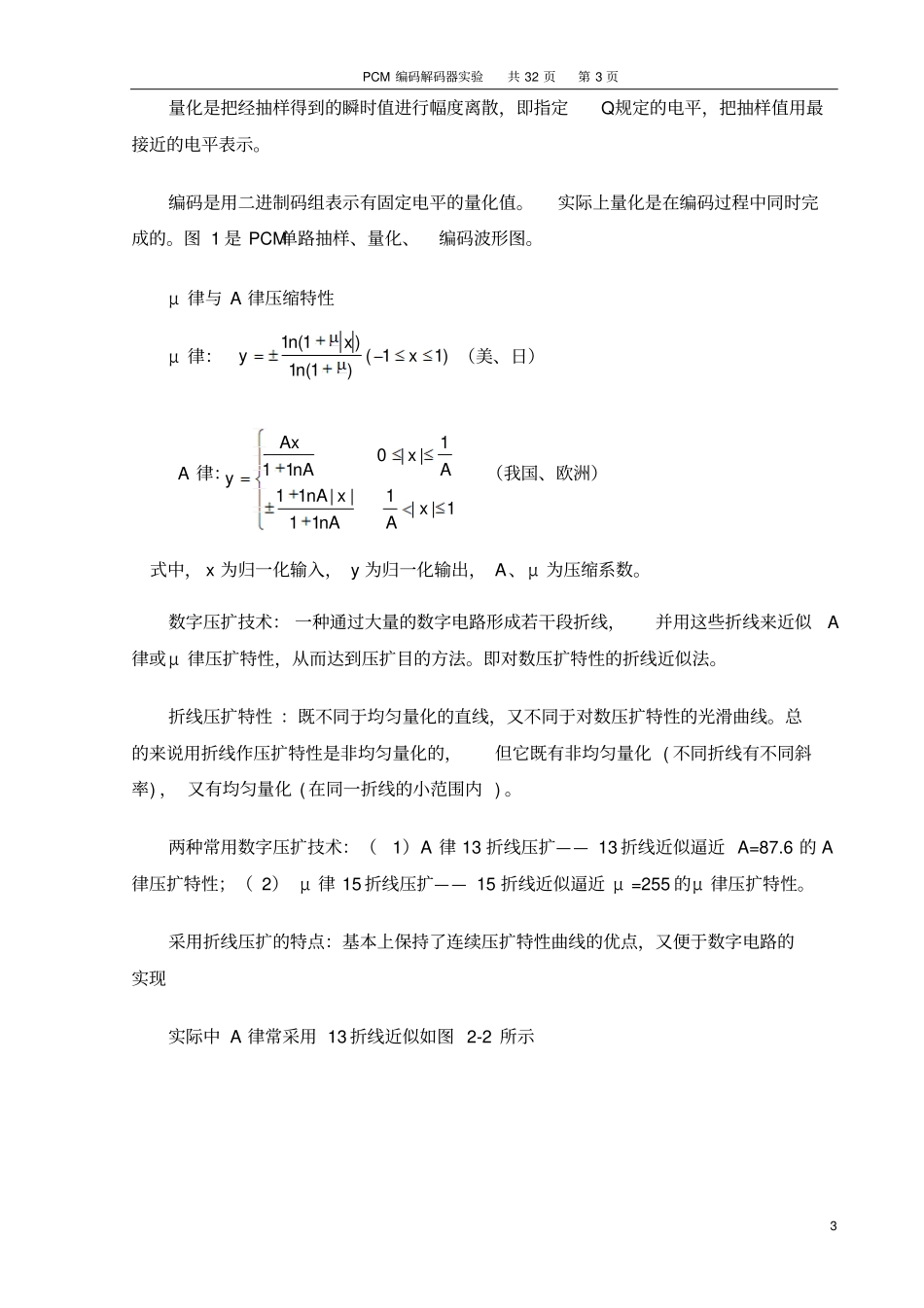

PCM编码解码器实验共32页第1页1实验4PCM编解码实验1.1实验目的加深理解和巩固理论课上所学的有关PCM编码和解码的基本概念、基本理论和基本方法，锻炼分析问题和解决问题的能力。1.2实验内容利用MATLAB集成环境下的Simulink仿真平台,设计一个PCM编码与解码系统.用示波器观察编码与解码前后的信号波形;加上各种噪声源,或含有噪声的信道，最后根据运行结果和波形来分析该系统性能。2实验原理-脉冲编码调制2.1PCM简介现在的数字传输系统都是采用脉码调制（PulseCodeModulation）体制。PCM最初并非传输计算机数据用的，而是使交换机之间有一条中继线不是只传送一条电话信号。PCM有两个标准即E1和T1。我国采用的是欧洲的E1标准。T1的速率是1.544Mbit/s,E1的速率是2.048Mbit/s。PCM：相变存储器(Phase-changememory,PCM)是由IBM公司的研究机构所开发的一种新型存储芯片,将有望来替代如今的闪存Flash和硬盘驱动器HDD。PCM在光纤通信系统中，光纤中传输的是二进制光脉冲"0"码和"1"码，它由二进制数字信号对光源进行通断调制而产生。而数字信号是对连续变化的模拟信号进行抽样、量化和编码产生的，称为PCM（pulsecodemodulation），即脉冲编码调制。这种电的数字信号称为数字基带信号，由PCM电端机产生。PCM可以向用户提供多种业务，既可以提供从2M到155M速率的数字数据专线业务，也可以提供话音、图象传送、远程教学等其他业务。特别适用于对数据传输速率要求较高，需要更高带宽的用户使用。PCM线路的特点：?PCM线路可以提供很高的带宽，满足用户的大数据量的传输。PCM编码解码器实验共32页第2页2?支持从2M开始的各种速率,最高可达155M的速率。?通过SDH设备进行网络传输，线路协议简单。2.2PCM原理所谓脉冲编码调制，就是将模拟信号抽样量化，然后将已量化值变换成代码。下面将用一个PCM系统的原理框图简要介绍。原理框图如图2-1所示。图2-1PCM原理方框图在编码器中由冲激脉冲对模拟信号抽样，得到在抽样时刻上的信号抽样值。这个抽样值仍是模拟量。在它量化之前，通常由保持电路（holdingcircuit）将其作短暂保存，以便电路有时间对其量化。在实际电路中，常把抽样和保持电路作在一起，称为抽样保持电路。图中的量化器把模拟抽样信号变成离散的数字量，然后在编码器中进行二进制编码。这样，每个二进制码组就代表一个量化后的信号抽样值。图中的译码器的原理和编码过程相反。其中，量化与编码的组合称为模/数变换器(A/D变换器)；译码与低通滤波的组合称为数/模变换器(D/A变换器)。抽样是对模拟信号进行周期性的扫描，把时间上连续的信号变成时间上离散的信号。我们要求经过抽样的信号应包含原信号的所有信息，即能无失真地恢复出原模拟信号，抽样速率的下限由抽样定理确定。抽样保持量化器编码器信道译码器低通滤波器模拟信号输入PCM信号输出干扰PCM信号输入模拟信号输出冲激脉冲PCM编码解码器实验共32页第3页3量化是把经抽样得到的瞬时值进行幅度离散，即指定Q规定的电平，把抽样值用最接近的电平表示。编码是用二进制码组表示有固定电平的量化值。实际上量化是在编码过程中同时完成的。图1是PCM单路抽样、量化、编码波形图。μ律与A律压缩特性μ律：（美、日）A律：（我国、欧洲）式中，x为归一化输入，y为归一化输出，A、μ为压缩系数。数字压扩技术：一种通过大量的数字电路形成若干段折线，并用这些折线来近似A律或μ律压扩特性，从而达到压扩目的方法。即对数压扩特性的折线近似法。折线压扩特性：既不同于均匀量化的直线，又不同于对数压扩特性的光滑曲线。总的来说用折线作压扩特性是非均匀量化的，但它既有非均匀量化(不同折线有不同斜率)，又有均匀量化(在同一折线的小范围内)。两种常用数字压扩技术：（1）A律13折线压扩——13折线近似逼近A=87.6的A律压扩特性；（2）μ律15折线压扩——15折线近似逼近μ=255的μ律压扩特性。采用折线压扩的特点：基本上保持了连续压扩特性曲线的优点，又便于数字电路的实现实际中A律常采用13折线近似如图2-2所示)11()1(1)1(1xnxny1||1n11||n111||0n11xAAxAAxAAxyPCM编码解码器实验共32页第4页4图2-2A律13折线其具体分法如下:先将X轴的区间[0，1...
