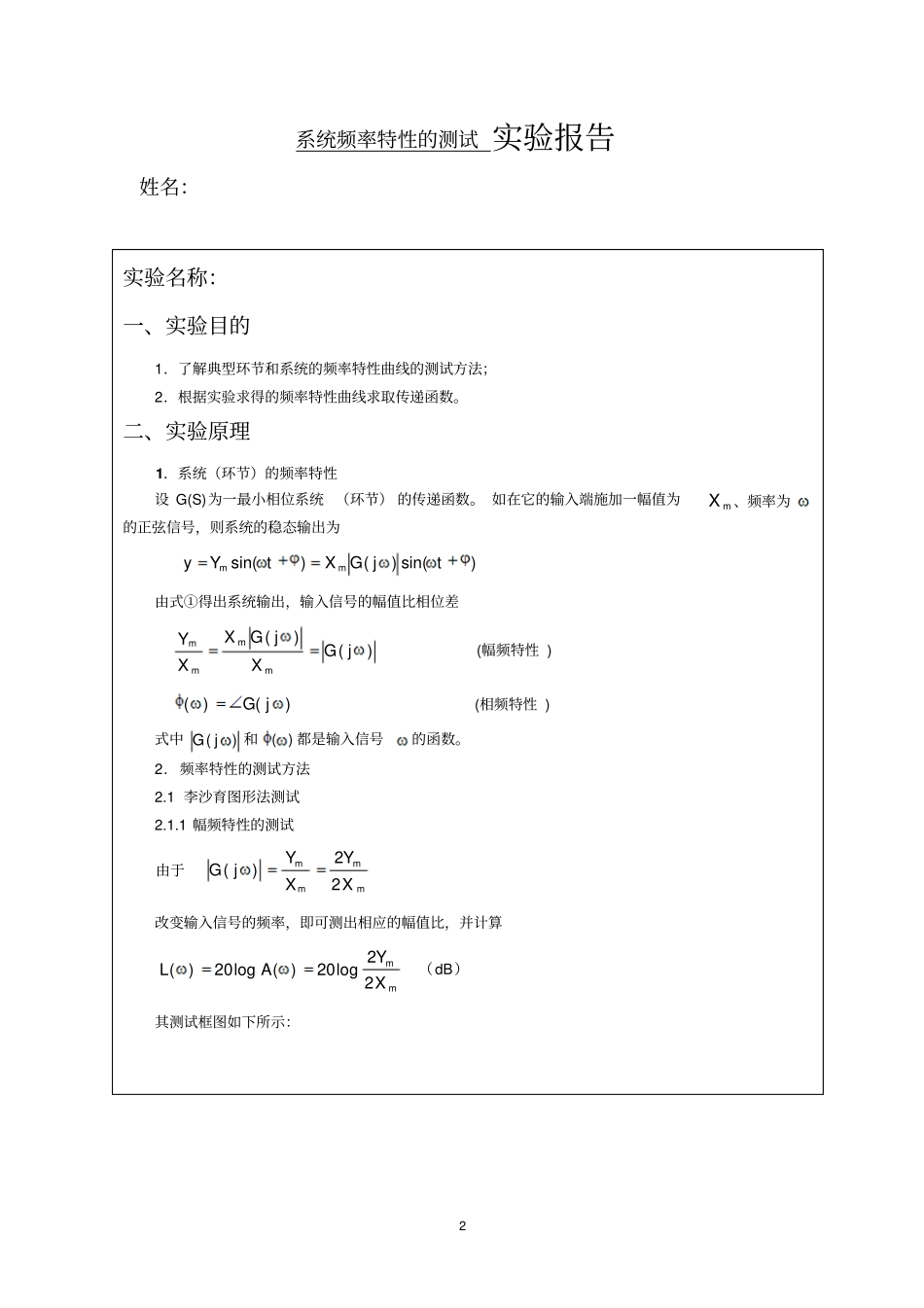

试验四报告剖析_第2页
2/11

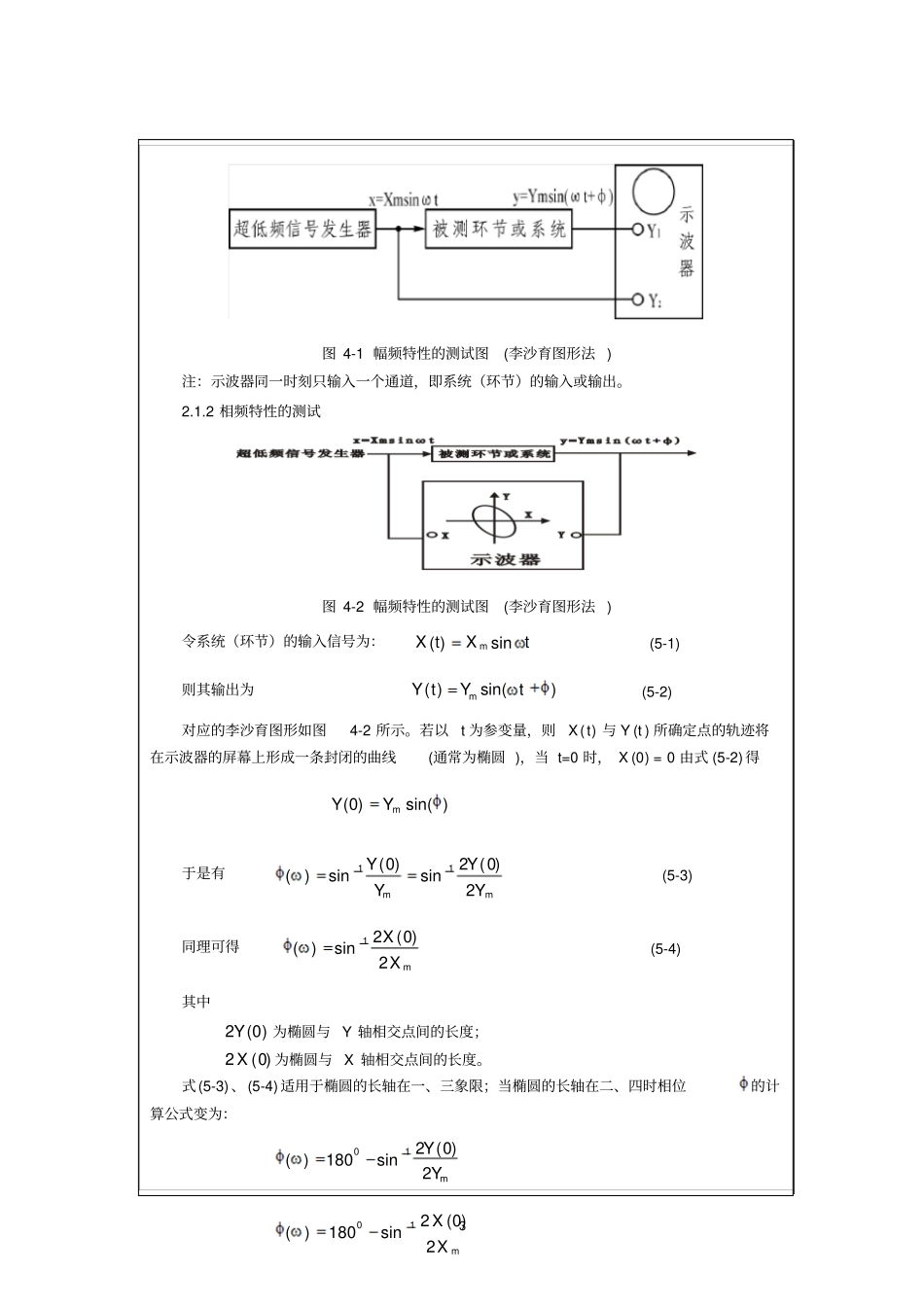

试验四报告剖析_第3页
3/11
1自动控制原理实验报告2系统频率特性的测试实验报告姓名:实验名称:一、实验目的1.了解典型环节和系统的频率特性曲线的测试方法;2.根据实验求得的频率特性曲线求取传递函数。二、实验原理1.系统(环节)的频率特性设G(S)为一最小相位系统(环节)的传递函数。如在它的输入端施加一幅值为mX、频率为的正弦信号,则系统的稳态输出为)sin()()sin(tjGXtYymm由式①得出系统输出,输入信号的幅值比相位差)()(jGXjGXXYmmmm(幅频特性))()(jG(相频特性)式中)(jG和)(都是输入信号的函数。2.频率特性的测试方法2.1李沙育图形法测试2.1.1幅频特性的测试由于mmmmXYXYjG22)(改变输入信号的频率,即可测出相应的幅值比,并计算mmXYAL22log20)(log20)((dB)其测试框图如下所示:3图4-1幅频特性的测试图(李沙育图形法)注:示波器同一时刻只输入一个通道,即系统(环节)的输入或输出。2.1.2相频特性的测试图4-2幅频特性的测试图(李沙育图形法)令系统(环节)的输入信号为:tXtXmsin)((5-1)则其输出为)sin()(tYtYm(5-2)对应的李沙育图形如图4-2所示。若以t为参变量,则)t(X与)t(Y所确定点的轨迹将在示波器的屏幕上形成一条封闭的曲线(通常为椭圆),当t=0时,0=)0(X由式(5-2)得)sin()0(mYY于是有mmYYYY2)0(2sin)0(sin)(11(5-3)同理可得mXX2)0(2sin)(1(5-4)其中)0(2Y为椭圆与Y轴相交点间的长度;)0(2X为椭圆与X轴相交点间的长度。式(5-3)、(5-4)适用于椭圆的长轴在一、三象限;当椭圆的长轴在二、四时相位的计算公式变为:mYY2)0(2sin180)(10mXX2)0(2sin180)(104mYY2)0(2sin180)(10或mXX2)0(2sin180)(10下表列出了超前与滞后时相位的计算公式和光点的转向。相角超前滞后0~9090~1800~9090~180图形计算公式=Sin-12Y0/(2Ym)=Sin-12X0/(2Xm)=180°-Sin-12Y0/(2Ym)=180°-Sin-12X0/(2Xm)=Sin-12Y0/(2Ym)=Sin-12X0/(2Xm)=180-Sin-12Y0/(2Ym)=180°-Sin-12X0/(2Xm)光点转向顺时针顺时针逆时针逆时针2.2用虚拟示波器测试图4-3用虚拟示波器测试系统(环节)的频率特性可直接用软件测试出系统(环节)的频率特性,其中Ui信号由虚拟示波器扫频输出(直接点击开始分析即可)产生,并由信号发生器1(开关拨至正弦波)输出。测量频率特性时,信号发生器1的输出信号接到被测环节或系统的输入端和示波器接口的通道1。被测环节或系统的输出信号接示波器接口的通道2。3.惯性环节传递函数和电路图为11.011)()()(sTSKsususGio图4-4惯性环节的电路图5其幅频的近似图如图4-5所示。图4-5惯性环节的幅频特性若图4-4中取C=1uF,R1=100K,R2=100K,R0=200K则系统的转折频率为TfT21=1.66Hz4.二阶系统由图4-6(Rx=100K)可得系统的传递函数和方框图为:22222255512.01)(nnnSSSSSSSW5n,12.125525(过阻尼)图4-6典型二阶系统的方框图其模拟电路图为图4-7典型二阶系统的电路图其中Rx可调。这里可取100K)1(、10K)707.00(两个典型值。当Rx=100K时的幅频近似图如图4-8所示。6图4-8典型二阶系统的幅频特性)1(三、仪器及装置1.THKKL-6型控制理论及计算机控制技术实验箱;2.PC机一台(含“THKKL-6”软件);3.USB接口线;四、实验数据处理(图形或数据)1.惯性环节1.1根据图4-11惯性环节的电路图,选择实验箱上的通用电路单元设计并组建相应的模拟电路。其中电路的输入端接信号源的输出端,电路的输出端接示波器接口单元的通道2输入端;同时将信号源的输出端接示波器接口单元的通道1输入端。1.2设置终止频率为100rad/s。1.3点击软件的“开始分析”,既完成波特图的幅频特性及相频特性图:72.二阶系统根据图4-7所示二阶系统的电路图,选择实验箱上的通用电路单元设计并组建相应的模拟电路图如下。2.1当KRX100时,设置终止频率为20rad/s。2.2当KRX10时,设置终止频率为20rad/s。8五、实验结果及讨论1.写出被测环节和系统的传递函数,并画出相应的模拟电路图;(1)惯性环节:传递函数和电路图为11.011)()()(sTSKsususGio图4-4惯性环节的电路图(2)二阶系统由图4-6(Rx=100K)可得系统的传递函数和方框图为:22222255512.01)(nnnSSSSSSSW5n,12.125525(过阻尼)图4-6典型二阶系统的方框图其模拟电路图为图4-7典型二阶系统的电路图92.把...
