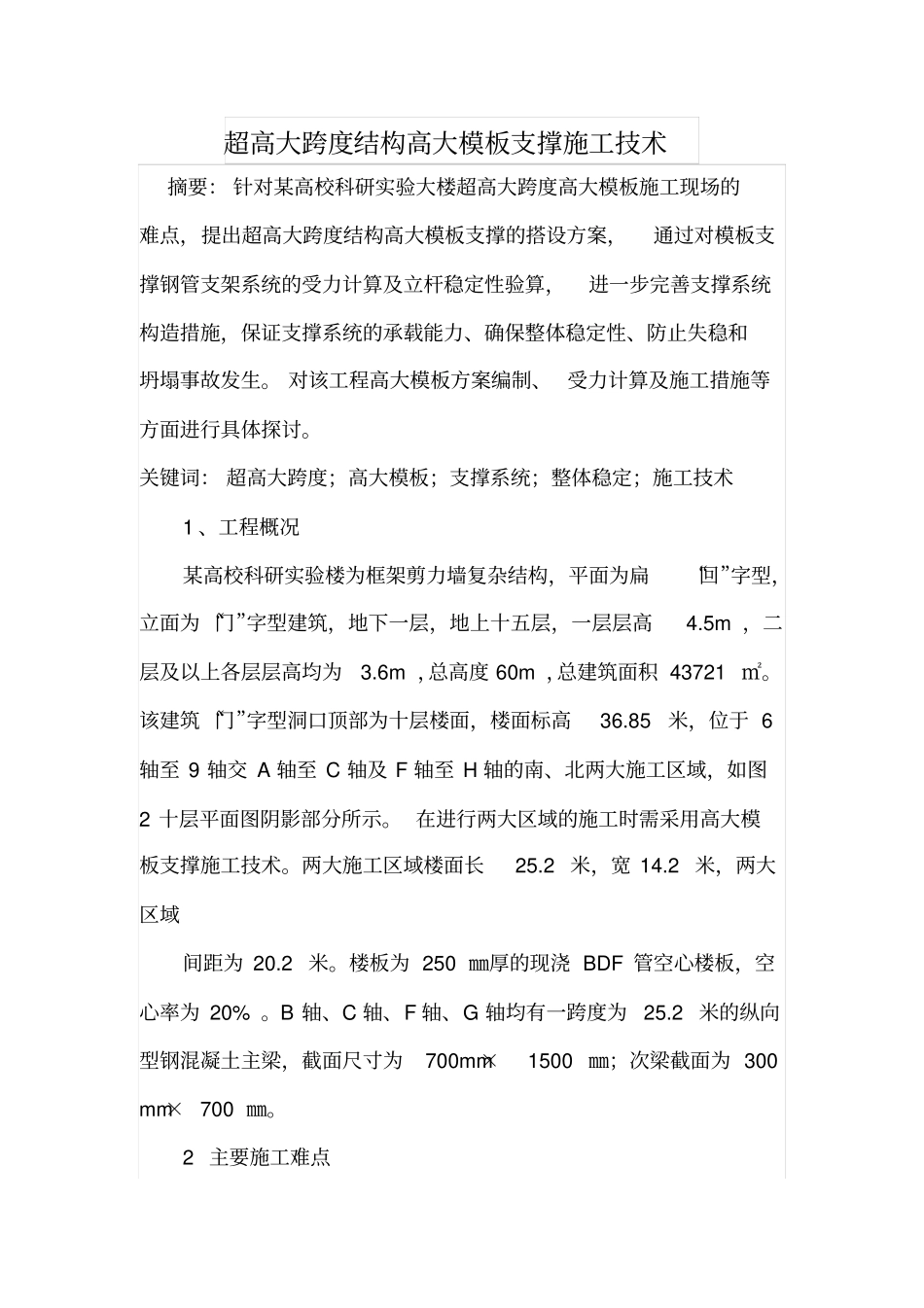

超高大跨度结构高大模板支撑施工技术_第1页
1/5

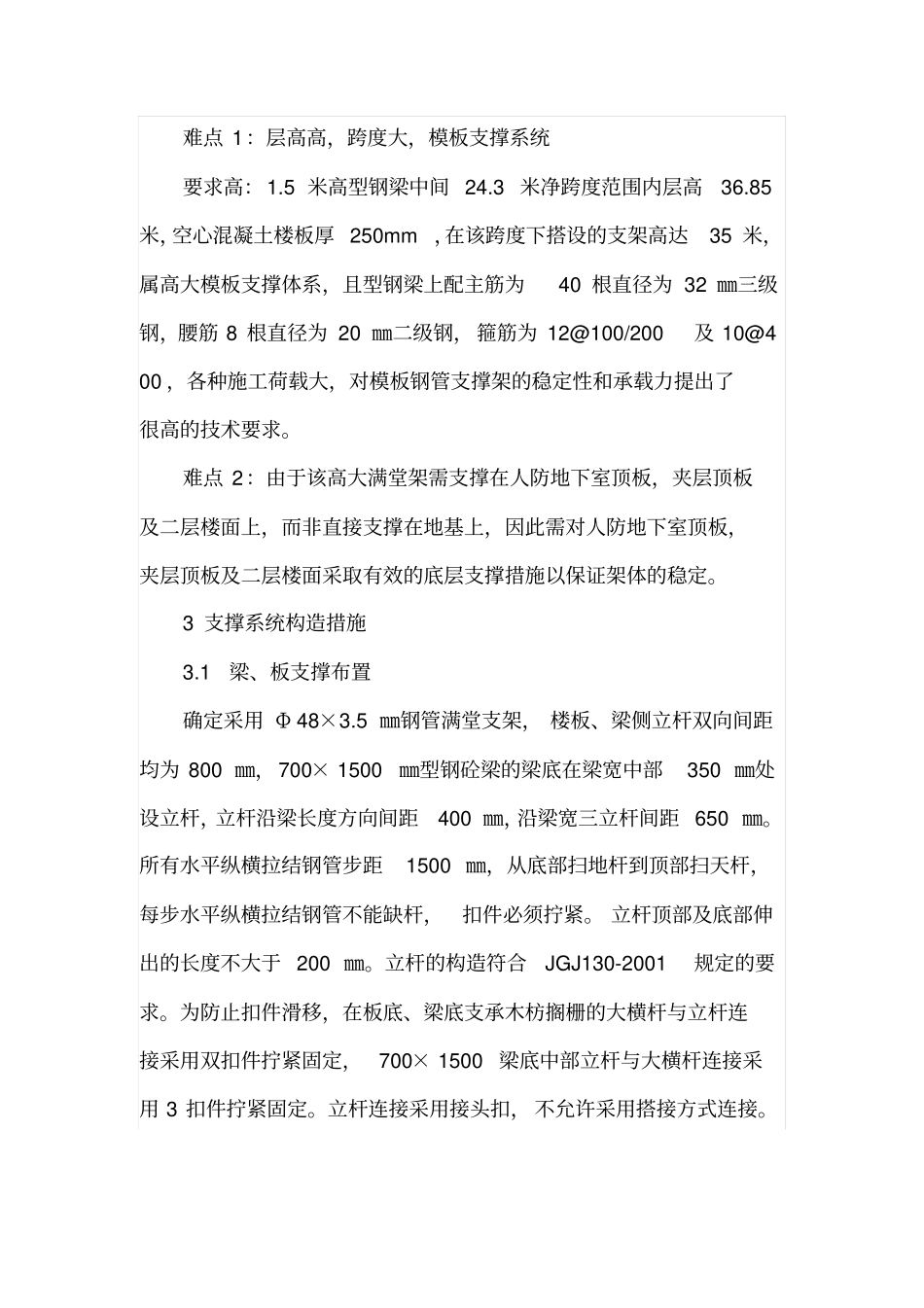

超高大跨度结构高大模板支撑施工技术_第2页
2/5

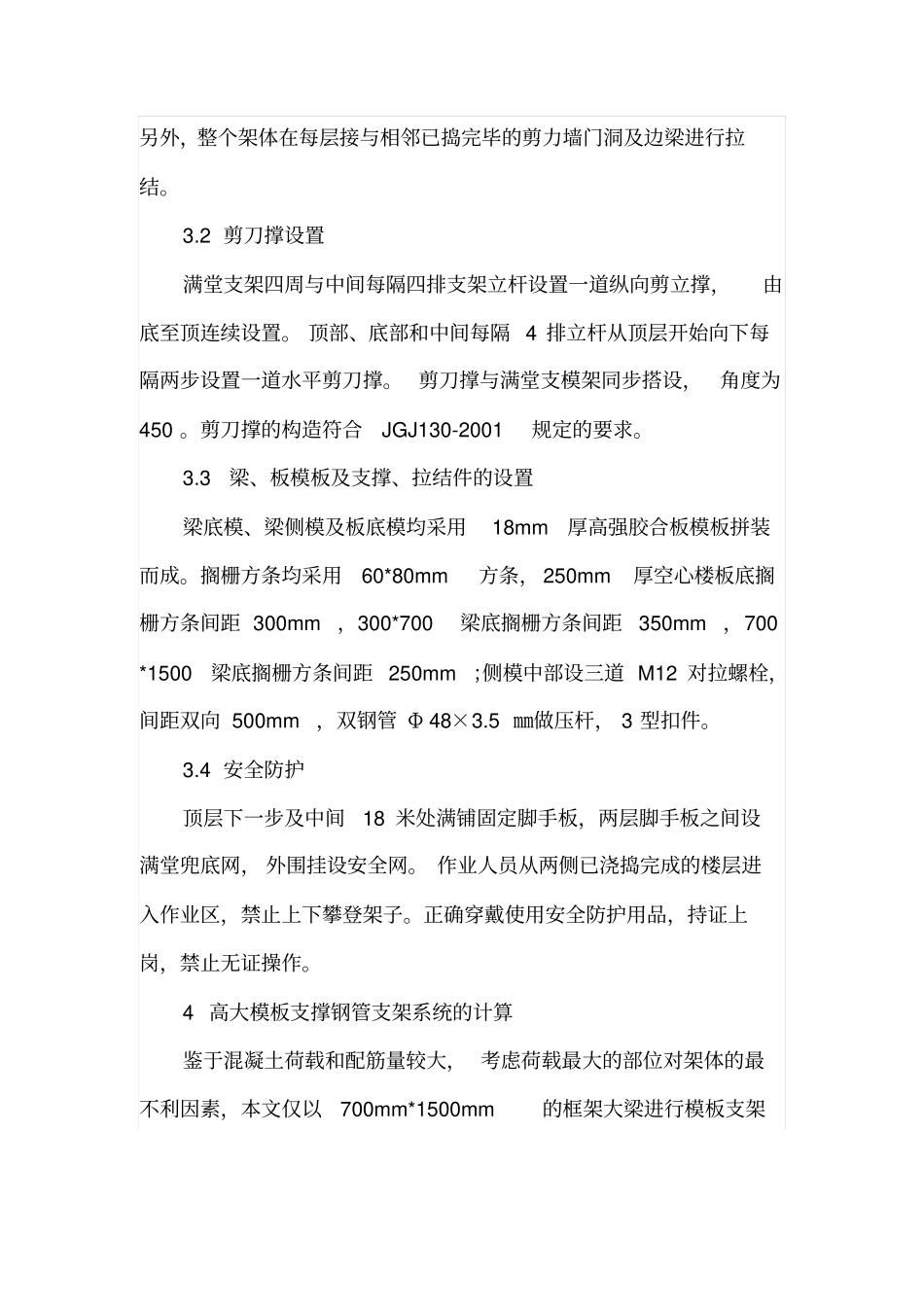

超高大跨度结构高大模板支撑施工技术_第3页
3/5
超高大跨度结构高大模板支撑施工技术摘要:针对某高校科研实验大楼超高大跨度高大模板施工现场的难点,提出超高大跨度结构高大模板支撑的搭设方案,通过对模板支撑钢管支架系统的受力计算及立杆稳定性验算,进一步完善支撑系统构造措施,保证支撑系统的承载能力、确保整体稳定性、防止失稳和坍塌事故发生。对该工程高大模板方案编制、受力计算及施工措施等方面进行具体探讨。关键词:超高大跨度;高大模板;支撑系统;整体稳定;施工技术1、工程概况某高校科研实验楼为框架剪力墙复杂结构,平面为扁“回”字型,立面为“门”字型建筑,地下一层,地上十五层,一层层高4.5m,二层及以上各层层高均为3.6m,总高度60m,总建筑面积43721㎡。该建筑“门”字型洞口顶部为十层楼面,楼面标高36.85米,位于6轴至9轴交A轴至C轴及F轴至H轴的南、北两大施工区域,如图2十层平面图阴影部分所示。在进行两大区域的施工时需采用高大模板支撑施工技术。两大施工区域楼面长25.2米,宽14.2米,两大区域间距为20.2米。楼板为250㎜厚的现浇BDF管空心楼板,空心率为20%。B轴、C轴、F轴、G轴均有一跨度为25.2米的纵向型钢混凝土主梁,截面尺寸为700mm×1500㎜;次梁截面为300mm×700㎜。2主要施工难点难点1:层高高,跨度大,模板支撑系统要求高:1.5米高型钢梁中间24.3米净跨度范围内层高36.85米,空心混凝土楼板厚250mm,在该跨度下搭设的支架高达35米,属高大模板支撑体系,且型钢梁上配主筋为40根直径为32㎜三级钢,腰筋8根直径为20㎜二级钢,箍筋为12@100/200及10@400,各种施工荷载大,对模板钢管支撑架的稳定性和承载力提出了很高的技术要求。难点2:由于该高大满堂架需支撑在人防地下室顶板,夹层顶板及二层楼面上,而非直接支撑在地基上,因此需对人防地下室顶板,夹层顶板及二层楼面采取有效的底层支撑措施以保证架体的稳定。3支撑系统构造措施3.1梁、板支撑布置确定采用Φ48×3.5㎜钢管满堂支架,楼板、梁侧立杆双向间距均为800㎜,700×1500㎜型钢砼梁的梁底在梁宽中部350㎜处设立杆,立杆沿梁长度方向间距400㎜,沿梁宽三立杆间距650㎜。所有水平纵横拉结钢管步距1500㎜,从底部扫地杆到顶部扫天杆,每步水平纵横拉结钢管不能缺杆,扣件必须拧紧。立杆顶部及底部伸出的长度不大于200㎜。立杆的构造符合JGJ130-2001规定的要求。为防止扣件滑移,在板底、梁底支承木枋搁栅的大横杆与立杆连接采用双扣件拧紧固定,700×1500梁底中部立杆与大横杆连接采用3扣件拧紧固定。立杆连接采用接头扣,不允许采用搭接方式连接。另外,整个架体在每层接与相邻已捣完毕的剪力墙门洞及边梁进行拉结。3.2剪刀撑设置满堂支架四周与中间每隔四排支架立杆设置一道纵向剪立撑,由底至顶连续设置。顶部、底部和中间每隔4排立杆从顶层开始向下每隔两步设置一道水平剪刀撑。剪刀撑与满堂支模架同步搭设,角度为450。剪刀撑的构造符合JGJ130-2001规定的要求。3.3梁、板模板及支撑、拉结件的设置梁底模、梁侧模及板底模均采用18mm厚高强胶合板模板拼装而成。搁栅方条均采用60*80mm方条,250mm厚空心楼板底搁栅方条间距300mm,300*700梁底搁栅方条间距350mm,700*1500梁底搁栅方条间距250mm;侧模中部设三道M12对拉螺栓,间距双向500mm,双钢管Φ48×3.5㎜做压杆,3型扣件。3.4安全防护顶层下一步及中间18米处满铺固定脚手板,两层脚手板之间设满堂兜底网,外围挂设安全网。作业人员从两侧已浇捣完成的楼层进入作业区,禁止上下攀登架子。正确穿戴使用安全防护用品,持证上岗,禁止无证操作。4高大模板支撑钢管支架系统的计算鉴于混凝土荷载和配筋量较大,考虑荷载最大的部位对架体的最不利因素,本文仅以700mm*1500mm的框架大梁进行模板支架复核性计算及对立杆进行稳定性验算。其支撑立杆的横距(跨度方向)L=0.4米,立杆步距H=1.5米,梁底增加一道承重立杆。4.1框架大梁模板及支架计算1)梁底模板计算2)梁底木枋搁栅计算梁底沿梁宽度方向设三根立杆,即梁两侧边及梁底宽度中部各设一根立杆,立杆沿梁跨度方向间距为400mm,梁大横杆檩条间距L=650mm,木枋搁栅按二跨连续梁计算。4.2立杆稳定性验算1)梁排架上部立杆稳...
