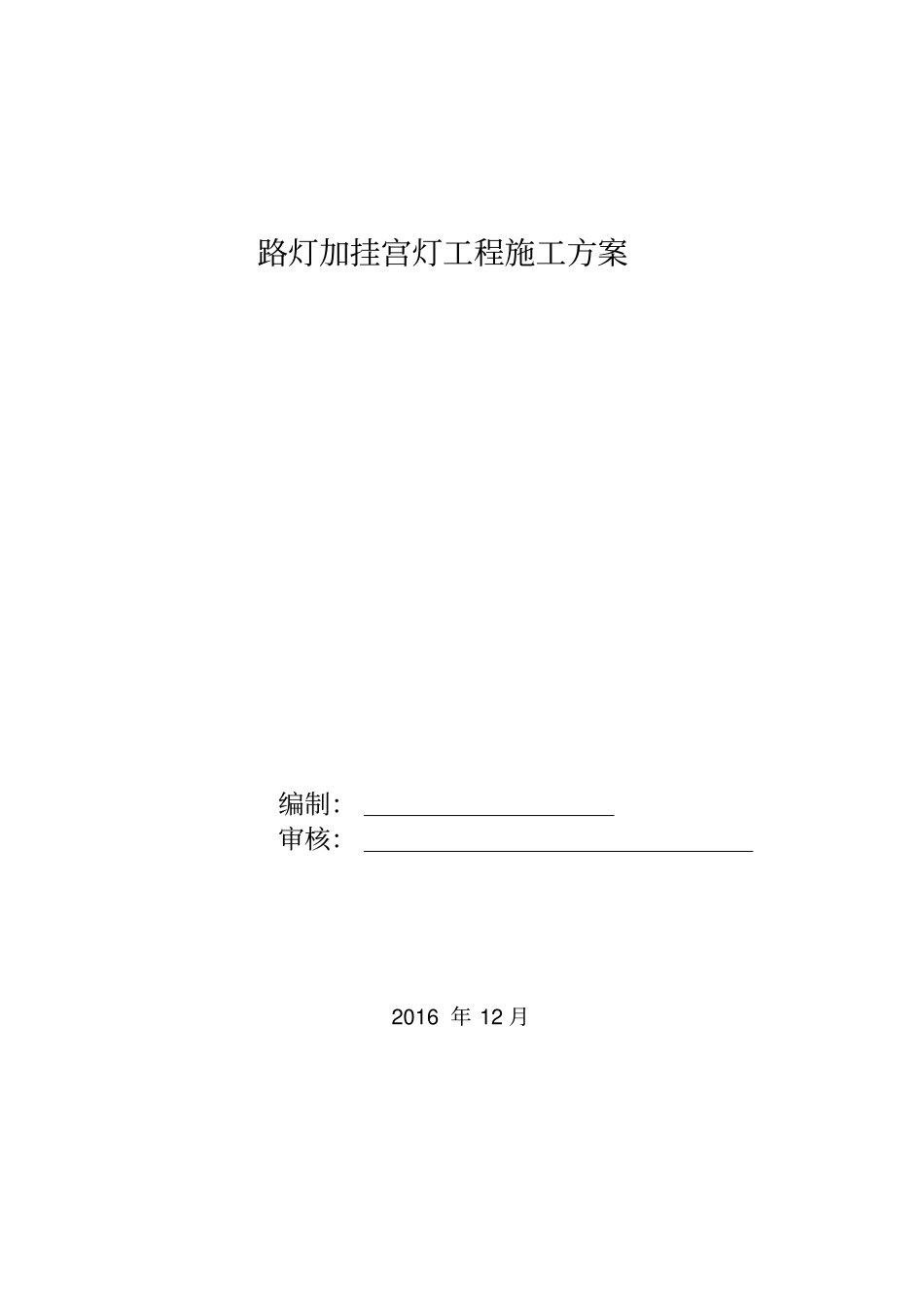

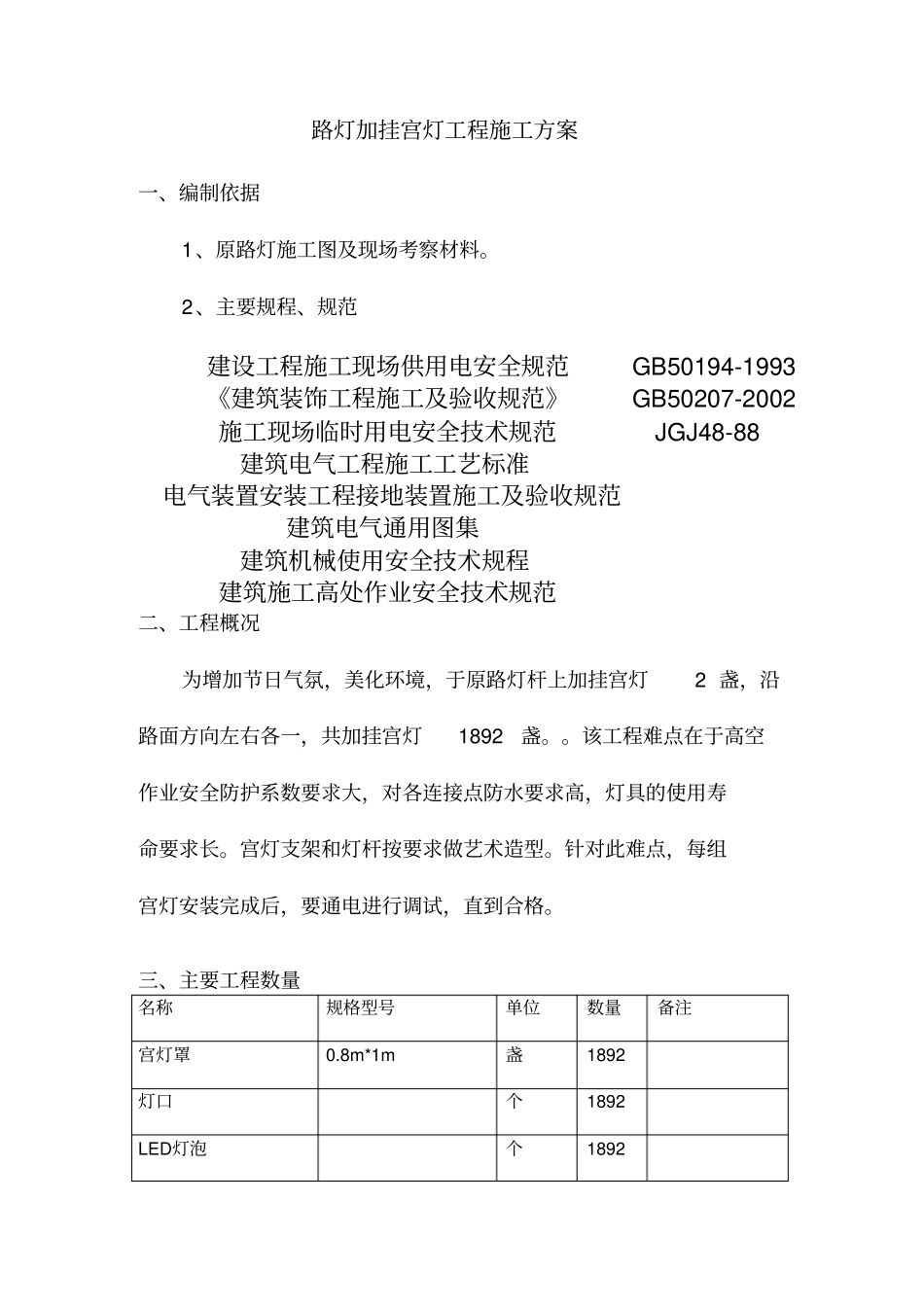

路灯加挂宫灯工程施工方案编制：审核：2016年12月路灯加挂宫灯工程施工方案一、编制依据1、原路灯施工图及现场考察材料。2、主要规程、规范建筑电气通用图集建筑机械使用安全技术规程建筑施工高处作业安全技术规范建设工程施工现场供用电安全规范GB50194-1993电气装置安装工程接地装置施工及验收规范JGJ48-88《建筑装饰工程施工及验收规范》GB50207-2002施工现场临时用电安全技术规范建筑电气工程施工工艺标准二、工程概况为增加节日气氛，美化环境，于原路灯杆上加挂宫灯2盏，沿路面方向左右各一，共加挂宫灯1892盏。。该工程难点在于高空作业安全防护系数要求大，对各连接点防水要求高，灯具的使用寿命要求长。宫灯支架和灯杆按要求做艺术造型。针对此难点，每组宫灯安装完成后，要通电进行调试，直到合格。三、主要工程数量名称规格型号单位数量备注宫灯罩0.8m*1m盏1892灯口个1892LED灯泡个1892灯杆镀锌方形钢管米4730电力电缆线双色线2.5平方毫米米37840卡箍规格依现场路灯灯杆直径确定个1892以上材料除卡箍外，可重复使用，按2次分摊记入周转。四、宫灯施工方案按照施工图纸并结合道路的现场实际情况，依据工程同步进程实际情况，制定适时的施工方案及工艺，确保工程得以顺利实施。具体施工方案作如下安排：（一）电缆敷设电缆敷设严格按照《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）的要求施工。电缆施工内容为：穿管器穿管敷设，自路灯杆打孔穿入灯杆引下至下部开关位置，剥切制作接头，接路灯供电电缆，接路灯接地，做好防水接地处理。引入灯具接线，做标记，接地检测等。电缆敷设包括：测量位置、接地检测等内容。穿电缆在用穿管器的敷设中，注意不能拉紧，要敷设前要检查管内是否通顺无杂物，管口无毛刺，一旦出现异常情况，要及时处理，在敷设完成后要做好端头。电缆的中间接头按标准的干包接头做法施工，做到接头牢固可靠，并尽量减少中间接头。对电缆检验，检验用500伏兆欧表测量，绝缘电阻不低于10兆欧，电缆弯曲半径不小于规定，从手孔井至各灯具之间的管内电缆敷设、进入控制箱、配电箱的终端头应有记载电缆规格、型号、线路名称、回路等的电缆指示牌。在地下管内的电缆不得有接头或伤痕，电缆穿管后，管土用绝缘布包扎或塑料套接。（二）宫灯安装安装施工顺序：拆除包装→灯具安装→焊接灯杆与卡箍→穿线→安装宫灯→连线→调试（1）根据路灯造型详图了解结构组成，制作灯杆最佳艺术造型，将灯杆与卡箍焊接，喷涂防腐底漆，喷涂指定颜色的面漆；（2）将灯杆、灯具完成组装，运至指定安装位置，并拆除保护包装，注意不允许损伤灯具、灯杆表面；（3）穿线：将灯具内电线穿好，不允许损伤电线；（4）将已组装好的灯具与灯杆安装至指定位置上，拧紧卡箍，并调整安装角度，拉伸灯杆内电缆线；灯和支架与灯杆连接采用M10镀锌机制螺丝。按设计图确定安装高度测量定位路灯杆打孔、清洗检查、接线灯具安装、调试灯杆煨弯、打孔定型、刷漆系统调试宫灯加挂竣工施工工艺图五、施工的质量控制要求和安全注意事项（1）宫灯加挂施工的全过程应顺序作业，灯杆外观顺直、流线、平滑、垂直；（2）灯泡朝向统一、角度一致；（3）灯杆的防锈层不得破坏；（4）电缆线接头牢固可靠、防水绝缘、不易暴露；（5）灯杆间距注意内外弧长修正；（6）吊装时注意交通行人、行车的安全；（7）灯杆在吊装时，一定要系遛绳，控制起重物的姿态稳定；（8）吊装时要设置警示标志。六、施工主要设备和人员组织6.1施工主要机械设备和材料见表1。表1施工主要机械设备和材料序号设备或材料名称规格单位数量备注1汽车吊台12电焊机BX-500台13气割设备氧气乙炔套24全站仪台15煨弯机台16施工吊笼个16.2施工人员组织见表2表2施工人员组织和分工表序号姓名职务从事工作内容备注1总工方案制定，组织实施项目部2工程部长组织实施，现场指导项目部3质安部长现场验收项目部5调度协调、检查项目部6技术员测量放样、现场验收项目部7焊接人员现场施工工区8焊接人员现场施工工区序号姓名职务从事工作内容备注9电工现场施工工区10电工现场施工工区11电工现场施工工区七、宫灯灯施工工期安排根据我标段工程...
