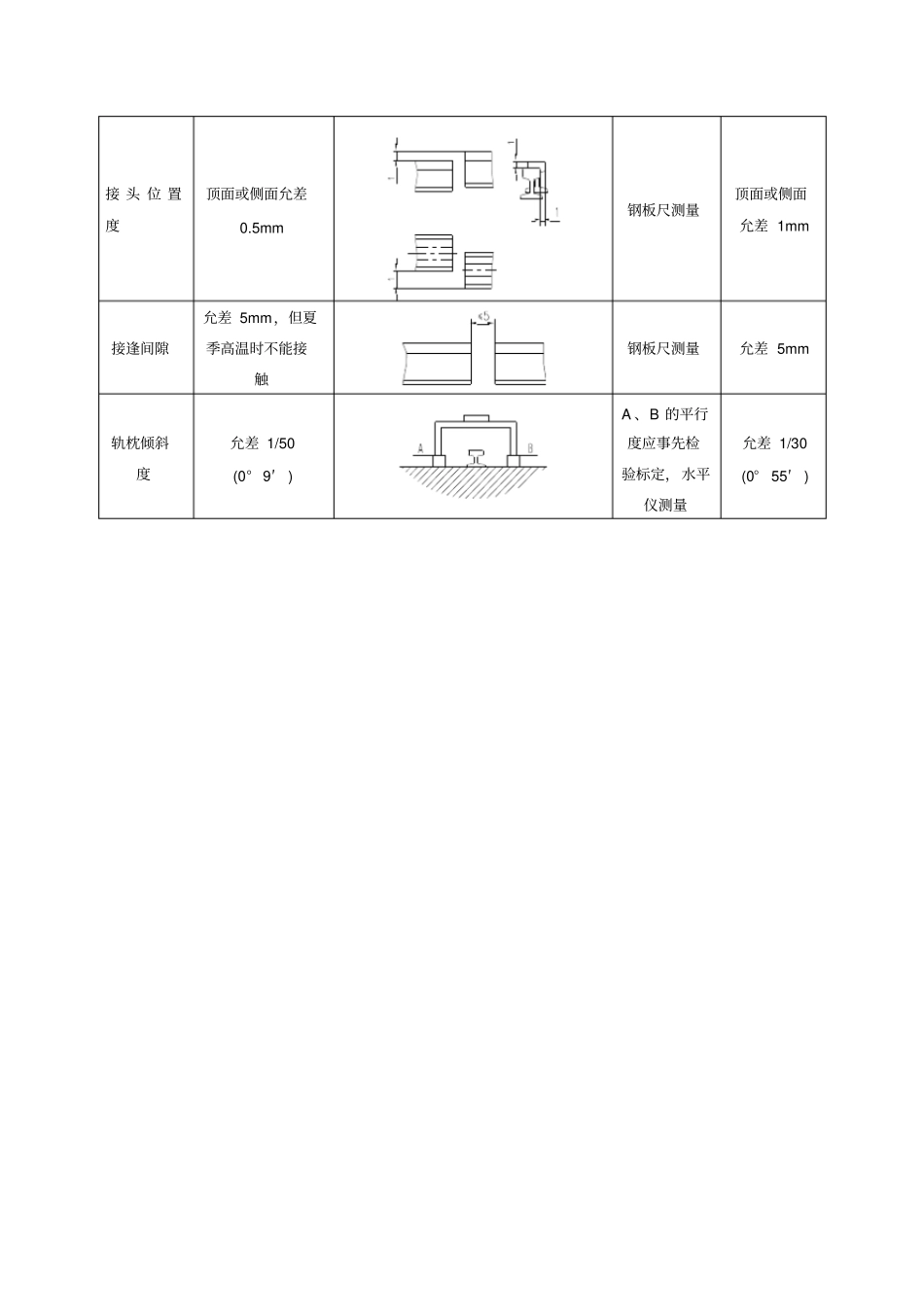

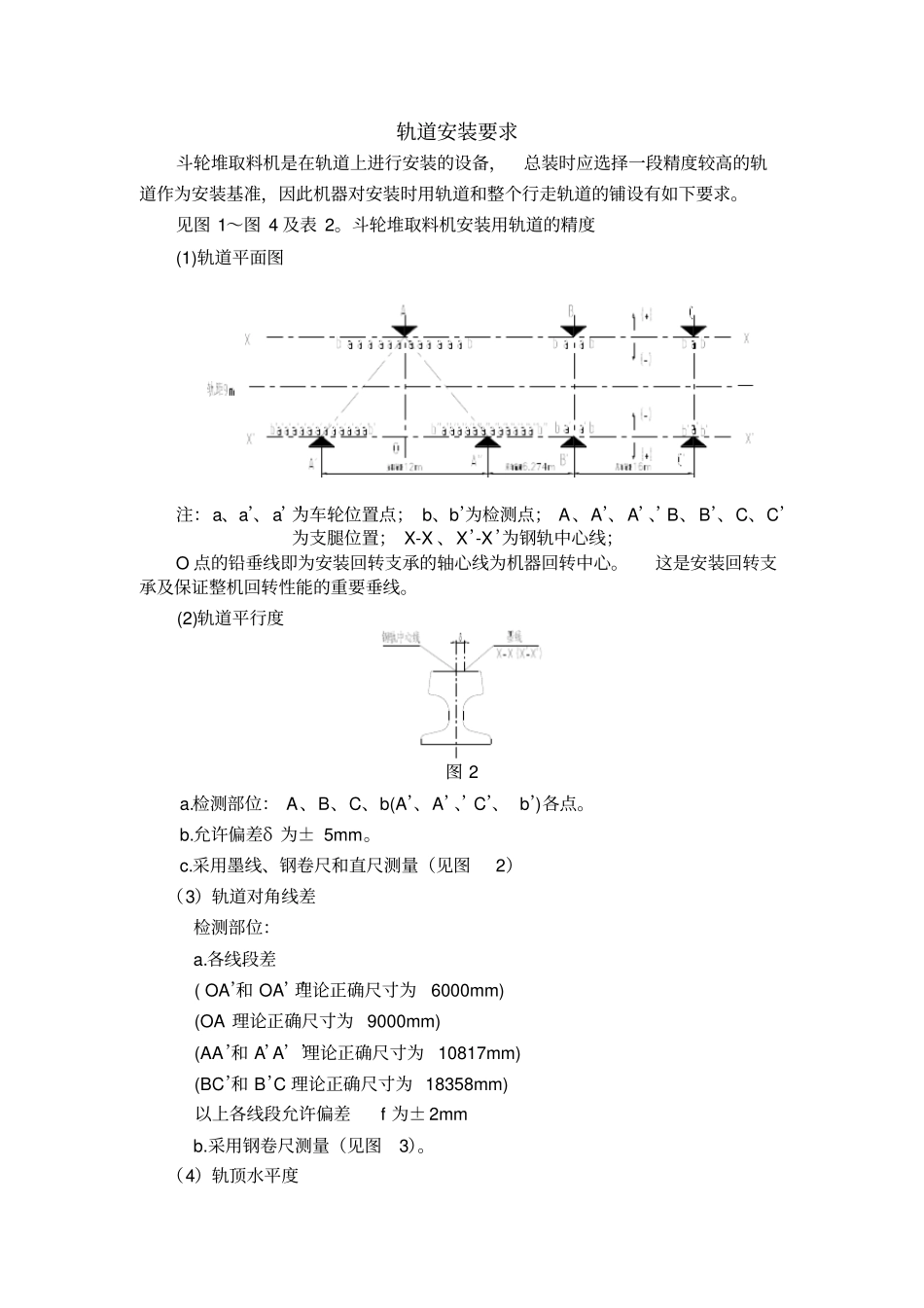

轨道安装要求斗轮堆取料机是在轨道上进行安装的设备，总装时应选择一段精度较高的轨道作为安装基准，因此机器对安装时用轨道和整个行走轨道的铺设有如下要求。见图1～图4及表2。斗轮堆取料机安装用轨道的精度(1)轨道平面图注：a、a’、a’’为车轮位置点；b、b’为检测点；A、A’、A’’、B、B’、C、C’为支腿位置；X-X、X’-X’为钢轨中心线；O点的铅垂线即为安装回转支承的轴心线为机器回转中心。这是安装回转支承及保证整机回转性能的重要垂线。(2)轨道平行度图2a.检测部位：A、B、C、b(A’、A’’、C’、b’)各点。b.允许偏差δ为±5mm。c.采用墨线、钢卷尺和直尺测量（见图2）（3）轨道对角线差检测部位：a.各线段差(OA’和OA’’理论正确尺寸为6000mm)(OA理论正确尺寸为9000mm)(AA’和A’A’’理论正确尺寸为10817mm)(BC’和B’C理论正确尺寸为18358mm)以上各线段允许偏差f为±2mmb.采用钢卷尺测量（见图3）。（4）轨顶水平度a.检测部位：a、C、（a’、C’）各点。b.允许偏差δ≤±1mm。c.采用水平仪和直尺测量（见图4）图3图4项目安装基准简图测量方法管理限界跨度允差±10mm钢卷尺测量允差±15mm直线度在全长内允差±30mm经纬仪或钢琴弦测量在全长内允差±60mm局部直线度在1m长度内允差1/300经纬仪或钢琴弦测量在1m长度内允差1/200左右高低差允差1/600水平仪或经纬仪测量允差1/300左右交叉局部高低差在10m长度内允差10mm经纬仪或钢琴弦测量在10m长度内允差10mm总坡度在全长允差1/1000水平仪或经纬仪测量允差1/800局部坡度10m内允差1/300允差1/200接头位置度顶面或侧面允差0.5mm钢板尺测量顶面或侧面允差1mm接逢间隙允差5mm，但夏季高温时不能接触钢板尺测量允差5mm轨枕倾斜度允差1/50(0°9′)A、B的平行度应事先检验标定，水平仪测量允差1/30(0°55′)
