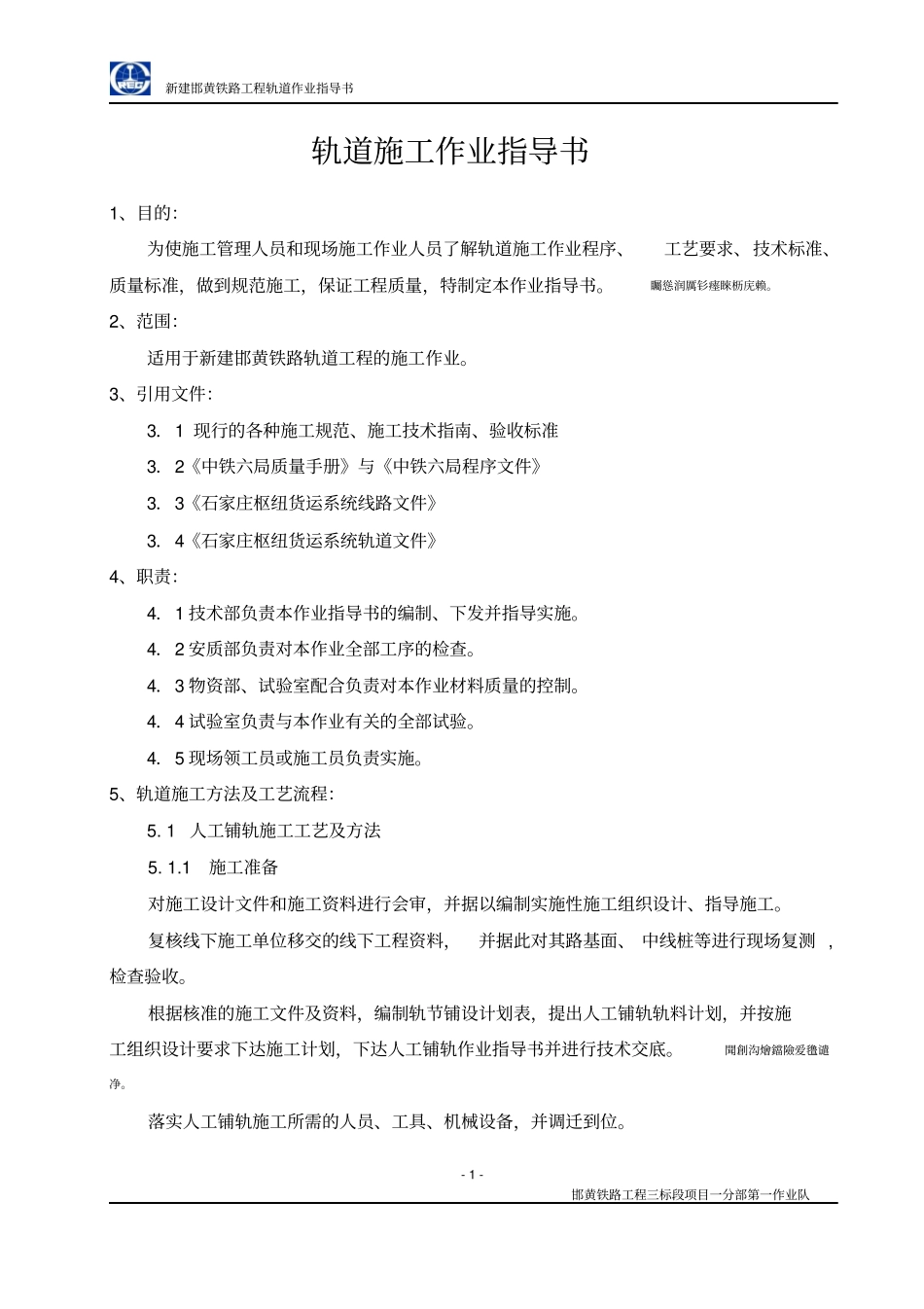

新建邯黄铁路工程轨道作业指导书邯黄铁路工程三标段项目一分部第一作业队-1-轨道施工作业指导书1、目的：为使施工管理人员和现场施工作业人员了解轨道施工作业程序、工艺要求、技术标准、质量标准，做到规范施工，保证工程质量，特制定本作业指导书。矚慫润厲钐瘗睞枥庑赖。2、范围：适用于新建邯黄铁路轨道工程的施工作业。3、引用文件：3．1现行的各种施工规范、施工技术指南、验收标准3．2《中铁六局质量手册》与《中铁六局程序文件》3．3《石家庄枢纽货运系统线路文件》3．4《石家庄枢纽货运系统轨道文件》4、职责：4．1技术部负责本作业指导书的编制、下发并指导实施。4．2安质部负责对本作业全部工序的检查。4．3物资部、试验室配合负责对本作业材料质量的控制。4．4试验室负责与本作业有关的全部试验。4．5现场领工员或施工员负责实施。5、轨道施工方法及工艺流程：5.1人工铺轨施工工艺及方法5.1.1施工准备对施工设计文件和施工资料进行会审，并据以编制实施性施工组织设计、指导施工。复核线下施工单位移交的线下工程资料，并据此对其路基面、中线桩等进行现场复测,检查验收。根据核准的施工文件及资料，编制轨节铺设计划表，提出人工铺轨轨料计划，并按施工组织设计要求下达施工计划，下达人工铺轨作业指导书并进行技术交底。聞創沟燴鐺險爱氇谴净。落实人工铺轨施工所需的人员、工具、机械设备，并调迁到位。新建邯黄铁路工程轨道作业指导书邯黄铁路工程三标段项目一分部第一作业队-2-做好配合人工铺轨施工的其他工作。5.1.2卸轨料利用8T～10T汽车吊由平板车上将钢轨、轨枕及扣件卸下，用汽车倒运到施工现场分类堆码，钢轨在卸下的同时进行逐根检尺，并标识在轨头上。残骛楼諍锩瀨濟溆塹籟。5.1.3轨料散布轨料采用人工抬运或用单轨车运输散布。根据已测设的线路中桩，用白线绳挂好标线，划出轨枕中心线（木枕除外），方正轨枕，使两条中线互相吻合。酽锕极額閉镇桧猪訣锥。5.1.4轨枕螺旋道钉硫磺锚固锚固前，轨枕预留孔内杂物和螺旋道钉上粘附物清除干净。螺旋道钉应干燥。锚固时螺旋道钉用锚固架定位。硫磺水泥注入孔内时的温度不得小于130℃，防止离析，一孔一次灌完。灌浆深度比螺旋道钉插入孔内的长度大20mm。锚固浆顶面应与承轨槽面平，溢出的残渣凝固后铲除整平。道钉与承轨槽面垂直，歪斜不得大于2度。彈贸摄尔霁毙攬砖卤庑。5.1.5铺轨木枕地段：轨枕划印及方正：按木枕间距在钢轨头内侧（按规定取齐）以石笔划印，在轨腰一次划出正式标志，有方枕器方正木枕，然后方正垫板，使其对正预钻道钉孔，与轨底密贴。钉道：先根据轨距隔3～5根枕钉道，然后补齐。謀荞抟箧飆鐸怼类蒋薔。砼枕地段：散摆轨枕--锚固螺旋道钉--散摆扣件--方枕抬摆钢轨--上扣件--拧紧螺母。附:《人工铺轨施工工艺流程图》。人工铺轨施工工艺流程图施工准备卸轨料拖散钢轨散布轨枕及扣件螺旋道钉锚固连接钢轨方枕及散扣件上扣件线路维护新建邯黄铁路工程轨道作业指导书邯黄铁路工程三标段项目一分部第一作业队-3-5.1.6初步整修线路粗拨道：螺栓上齐后将直线拨直，曲线拨圆顺；细拨道：按线路中桩拨正轨道，达到目视直线顺直，曲线圆顺。起道：采用顺高就低的方法，使轨道不忽起忽落，将轨底和吊板地段串实。5.1.7道床捣固将钢轨外侧40cm，内侧45cm范围内的道碴捣实，但轨枕中部60cm范围内严禁捣实。5.1.8线路维修线路铺好后，按线路中线桩拨至设计位置、串碴捣固、消除硬弯、鹅头、三角坑和反超高现象。5.1.9质量检查对已铺线路进行全面检查，补齐或更换不合格扣配件、补齐轨枕、更换失效轨枕、整正线路方向和水平等。5.2上碴整道施工工艺及方法5.2.1铺轨前铺碴方法铺轨前,首先进行底碴的铺设。铺碴前应取得线下施工单位线路测量资料、中桩、基桩和水准点，并进行铺碴前路基面检查，复测线路中桩、基桩及路基面高程，形成交接记录。底碴使用摊铺机铺设，并进行碾压。在路基与桥梁、路基与隧道、有碴道床，以及新筑路基与既有路基连接地段的预铺道碴应加强碾压，长度不应少于30m，碾压后道床底碴厚度应满足设计要求。底碴铺设完毕后，再按线路中线铺设一层面碴，并经充分压实后，压实密度不得低...
