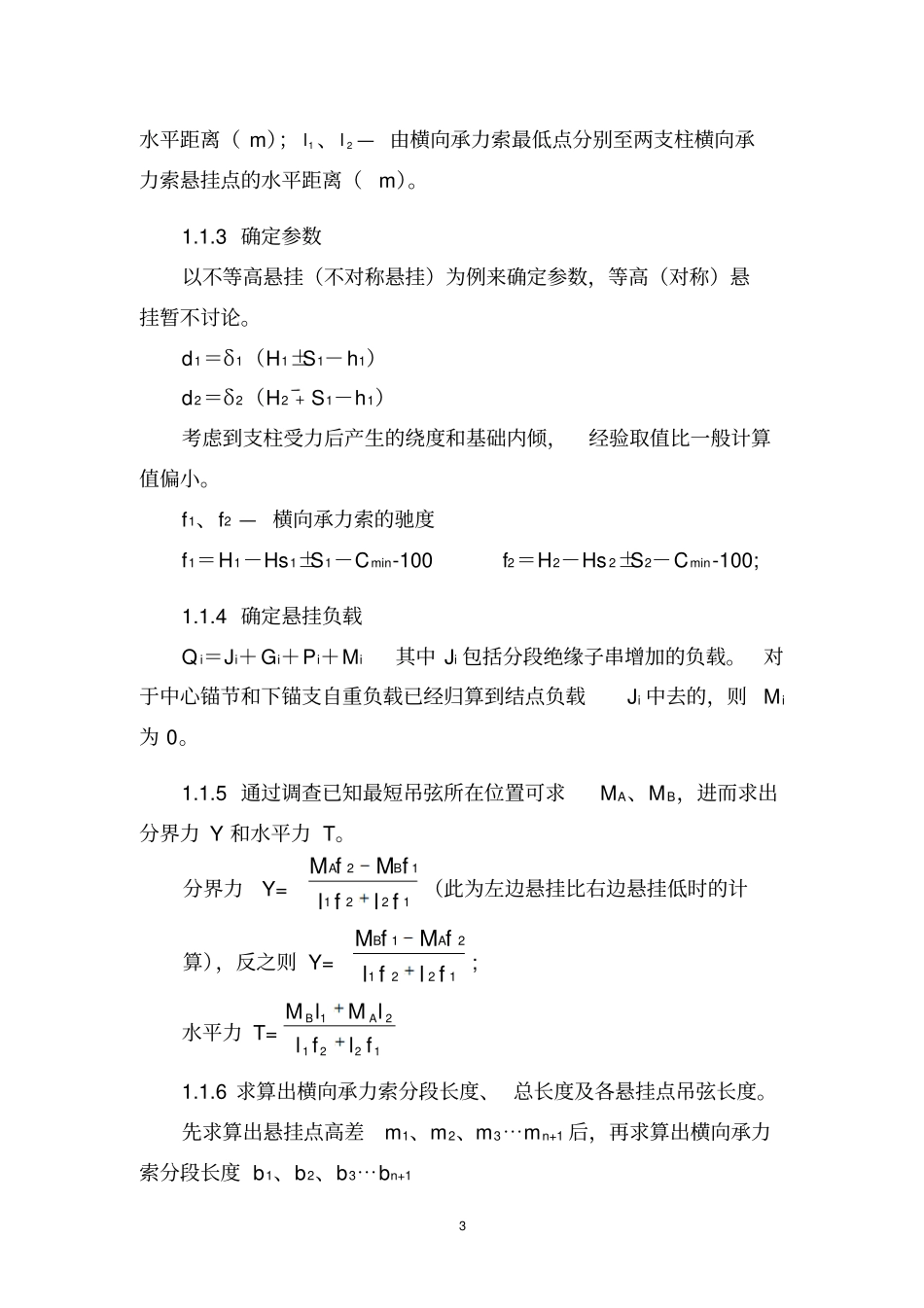

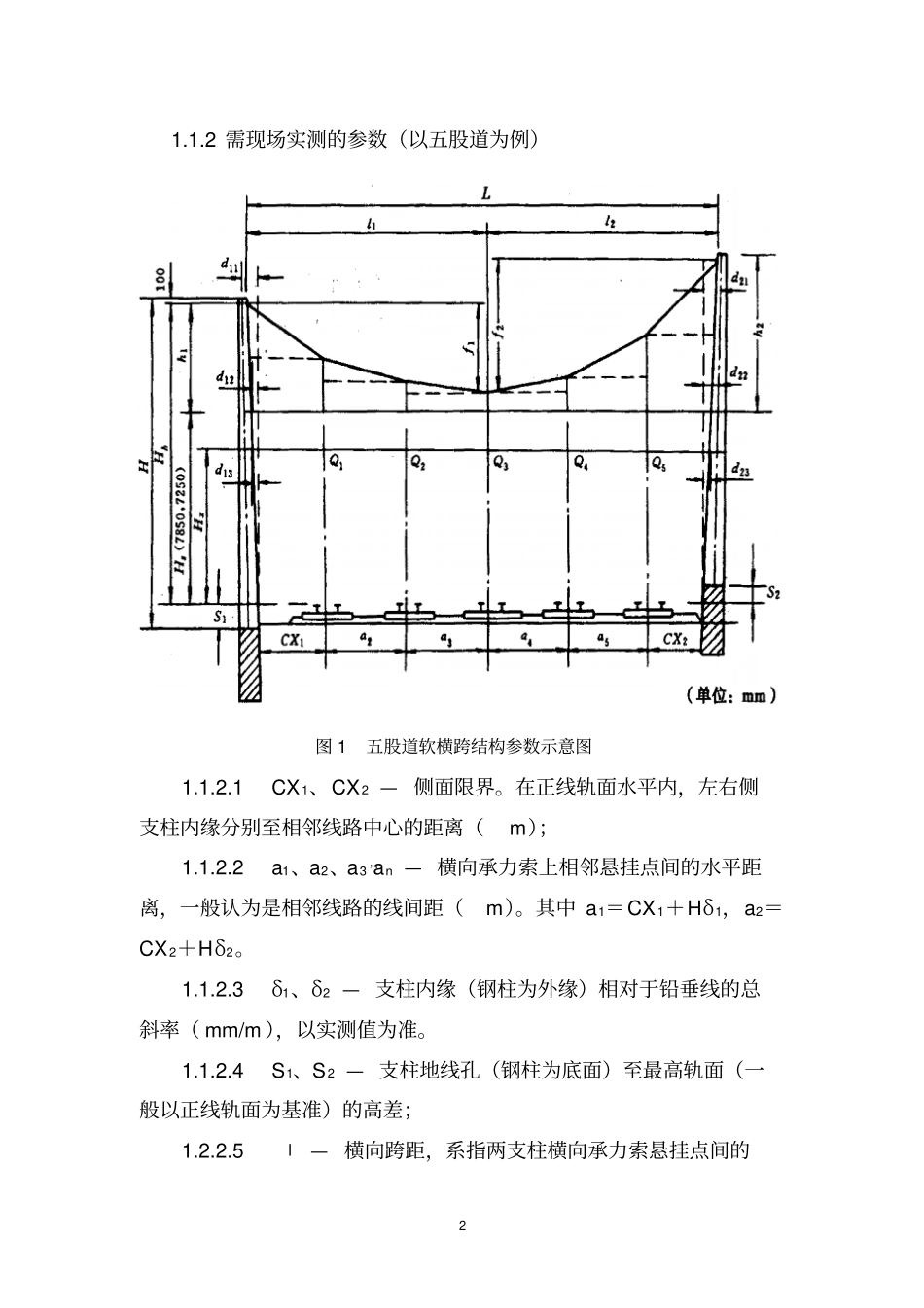

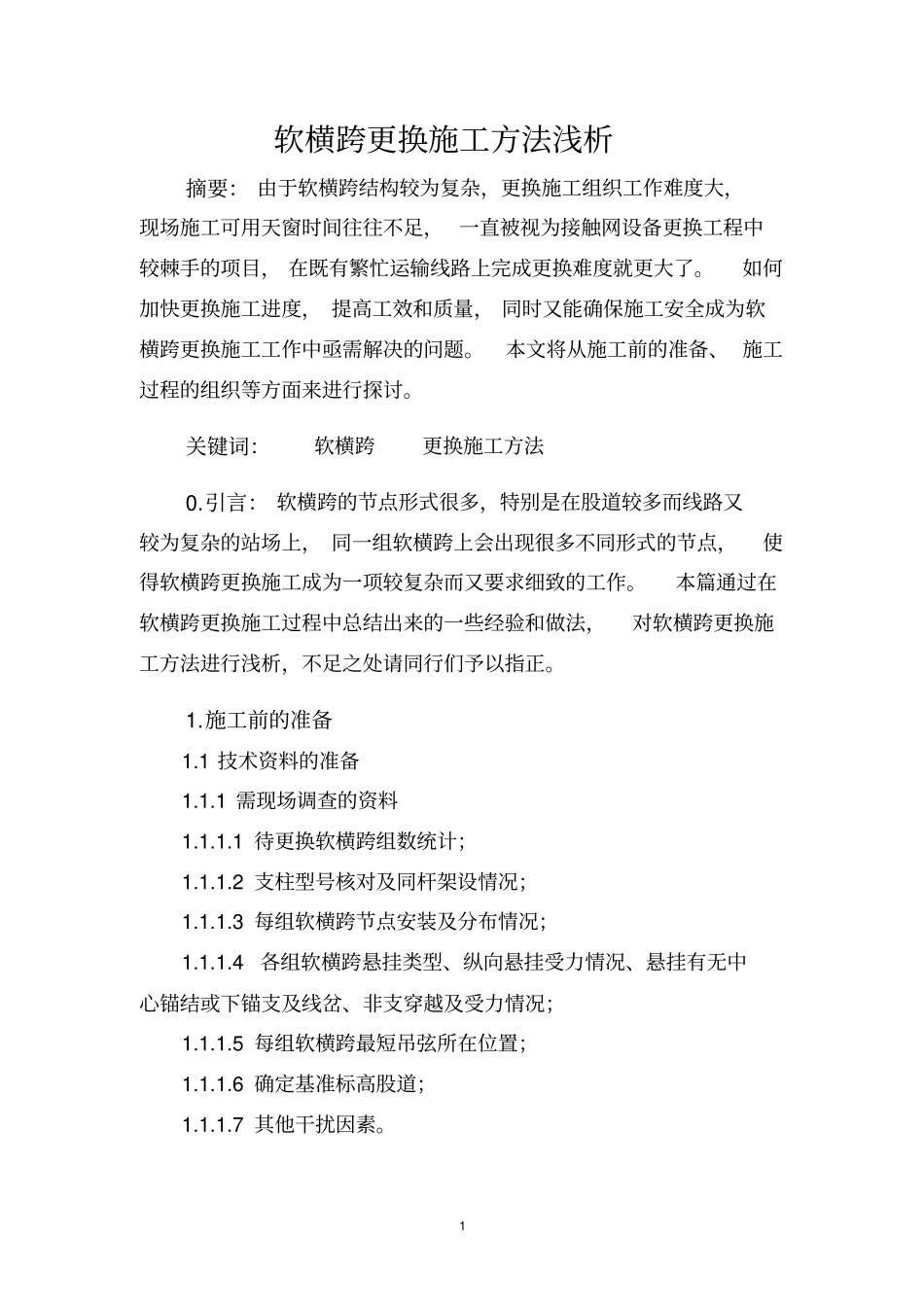

1软横跨更换施工方法浅析摘要:由于软横跨结构较为复杂,更换施工组织工作难度大,现场施工可用天窗时间往往不足,一直被视为接触网设备更换工程中较棘手的项目,在既有繁忙运输线路上完成更换难度就更大了。如何加快更换施工进度,提高工效和质量,同时又能确保施工安全成为软横跨更换施工工作中亟需解决的问题。本文将从施工前的准备、施工过程的组织等方面来进行探讨。关键词:软横跨更换施工方法0.引言:软横跨的节点形式很多,特别是在股道较多而线路又较为复杂的站场上,同一组软横跨上会出现很多不同形式的节点,使得软横跨更换施工成为一项较复杂而又要求细致的工作。本篇通过在软横跨更换施工过程中总结出来的一些经验和做法,对软横跨更换施工方法进行浅析,不足之处请同行们予以指正。1.施工前的准备1.1技术资料的准备1.1.1需现场调查的资料1.1.1.1待更换软横跨组数统计;1.1.1.2支柱型号核对及同杆架设情况;1.1.1.3每组软横跨节点安装及分布情况;1.1.1.4各组软横跨悬挂类型、纵向悬挂受力情况、悬挂有无中心锚结或下锚支及线岔、非支穿越及受力情况;1.1.1.5每组软横跨最短吊弦所在位置;1.1.1.6确定基准标高股道;1.1.1.7其他干扰因素。21.1.2需现场实测的参数(以五股道为例)图1五股道软横跨结构参数示意图1.1.2.1CX1、CX2—侧面限界。在正线轨面水平内,左右侧支柱内缘分别至相邻线路中心的距离(m);1.1.2.2a1、a2、a3‘’an—横向承力索上相邻悬挂点间的水平距离,一般认为是相邻线路的线间距(m)。其中a1=CX1+Hδ1,a2=CX2+Hδ2。1.1.2.3δ1、δ2—支柱内缘(钢柱为外缘)相对于铅垂线的总斜率(mm/m),以实测值为准。1.1.2.4S1、S2—支柱地线孔(钢柱为底面)至最高轨面(一般以正线轨面为基准)的高差;1.2.2.5l—横向跨距,系指两支柱横向承力索悬挂点间的3水平距离(m);1l、2l—由横向承力索最低点分别至两支柱横向承力索悬挂点的水平距离(m)。1.1.3确定参数以不等高悬挂(不对称悬挂)为例来确定参数,等高(对称)悬挂暂不讨论。d1=δ1(H1±S1-h1)d2=δ2(H2﹢S1-h1)考虑到支柱受力后产生的绕度和基础内倾,经验取值比一般计算值偏小。f1、f2—横向承力索的驰度f1=H1-Hs1±S1-Cmin-100f2=H2-Hs2±S2-Cmin-100;1.1.4确定悬挂负载Qi=Ji+Gi+Pi+Mi其中Ji包括分段绝缘子串增加的负载。对于中心锚节和下锚支自重负载已经归算到结点负载Ji中去的,则Mi为0。1.1.5通过调查已知最短吊弦所在位置可求MA、MB,进而求出分界力Y和水平力T。分界力Y=122112flflfMfMBA(此为左边悬挂比右边悬挂低时的计算),反之则Y=122121flflfMfMAB;水平力T=122121flfllMlMAB1.1.6求算出横向承力索分段长度、总长度及各悬挂点吊弦长度。先求算出悬挂点高差m1、m2、m3⋯mn+1后,再求算出横向承力索分段长度b1、b2、b3⋯bn+14横向承力索悬挂最低点左侧:mi=aiTYQQKi'横向承力索悬挂最低点右侧:mi=aiTYQQKi''1横向承力索分段长度及总长度分别为:bi=22iima;B=11niib。在预制横向承力索时,应将计算长度扣除杵头杆、绝缘子串等连接零件的长度,再加上承力索做回头的预留长度就可以了。各悬挂点吊弦长度为:横向承力索悬挂最低点吊弦长度为Ck=Cmin=400~600mm(一般取值为400mm)。横向承力索悬挂最低点左侧吊弦长度为:CK-1=Cmin+mK⋯Ci=Ci+1+mi+1⋯C2=C3+m3C1=C2+m2横向承力索悬挂最低点右侧吊弦长度为:CK+1=Cmin+mK+1⋯Ci=Ci-1+mi⋯Cn-1=Cn-2+mn-1Cn=Cn-1+mn1.1.7求算上、下部固定绳长度(求算时要考虑该组软横跨是固5定在钢柱上还是混凝土柱上,在钢柱上时应另加在上、下部固定绳固定处的支柱宽度)Ls=δ1Hs1+Cx1+a2+a3+⋯+an+Cx2+δ2Hs2Lx=δ1Hx1+Cx1+a2+a3+⋯+an+Cx2+δ2Hx21.1.8结果校验检查悬挂点高差之和是否分别等于最大驰度值f1及f2。1.2预制1.2.1指定班组专人负责组织预制工作,并由业务骨干负责预制完成后软横跨各分段尺寸的验收。1.2.2选择适当场地,按软横跨实图尺寸从线盘回出GJ-70、GJ-50钢绞线(由于线索带力,回线时要注意防止线索弹出伤人),要求顺直展放,不得出现拗劲、散股、硬弯...
