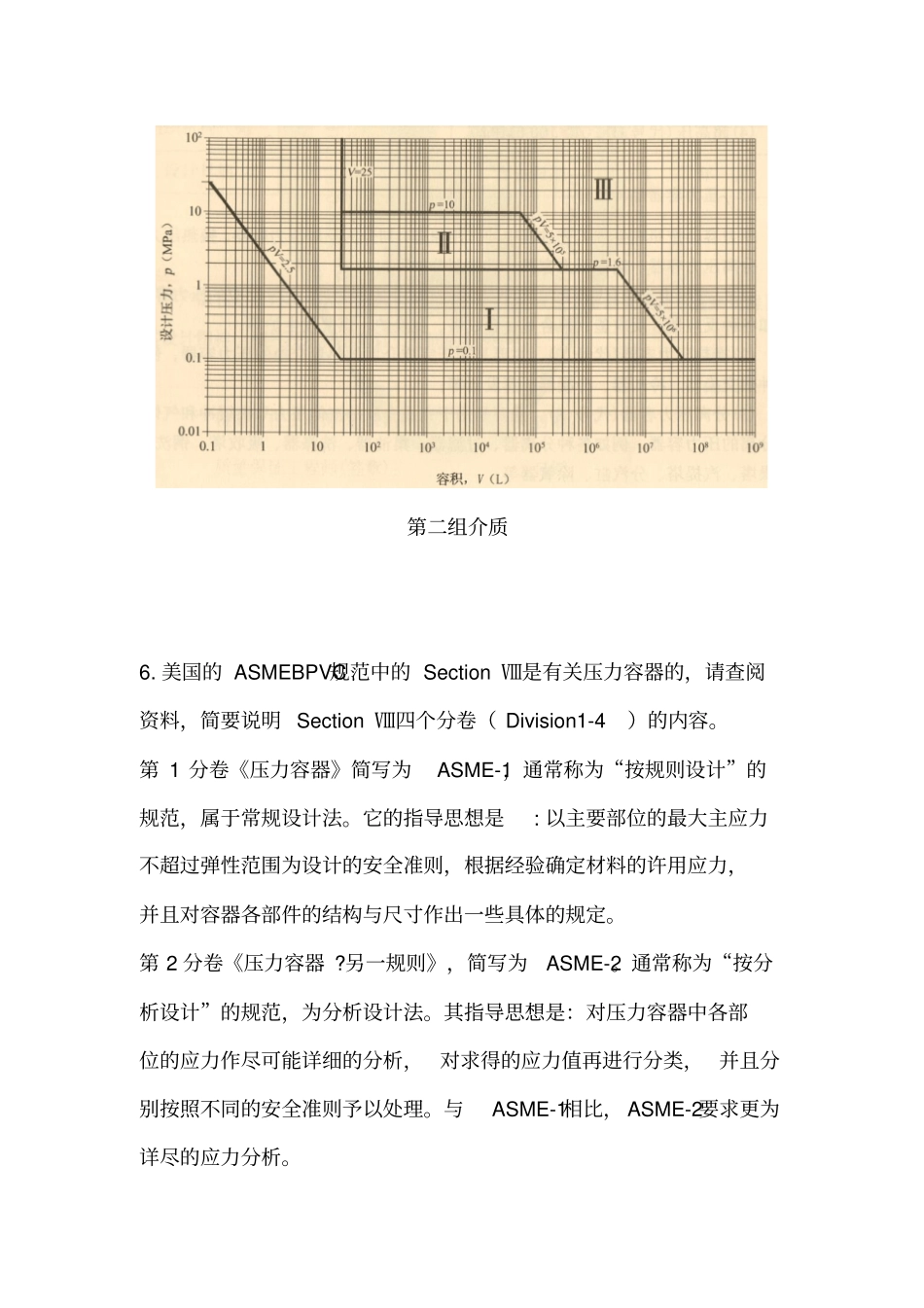

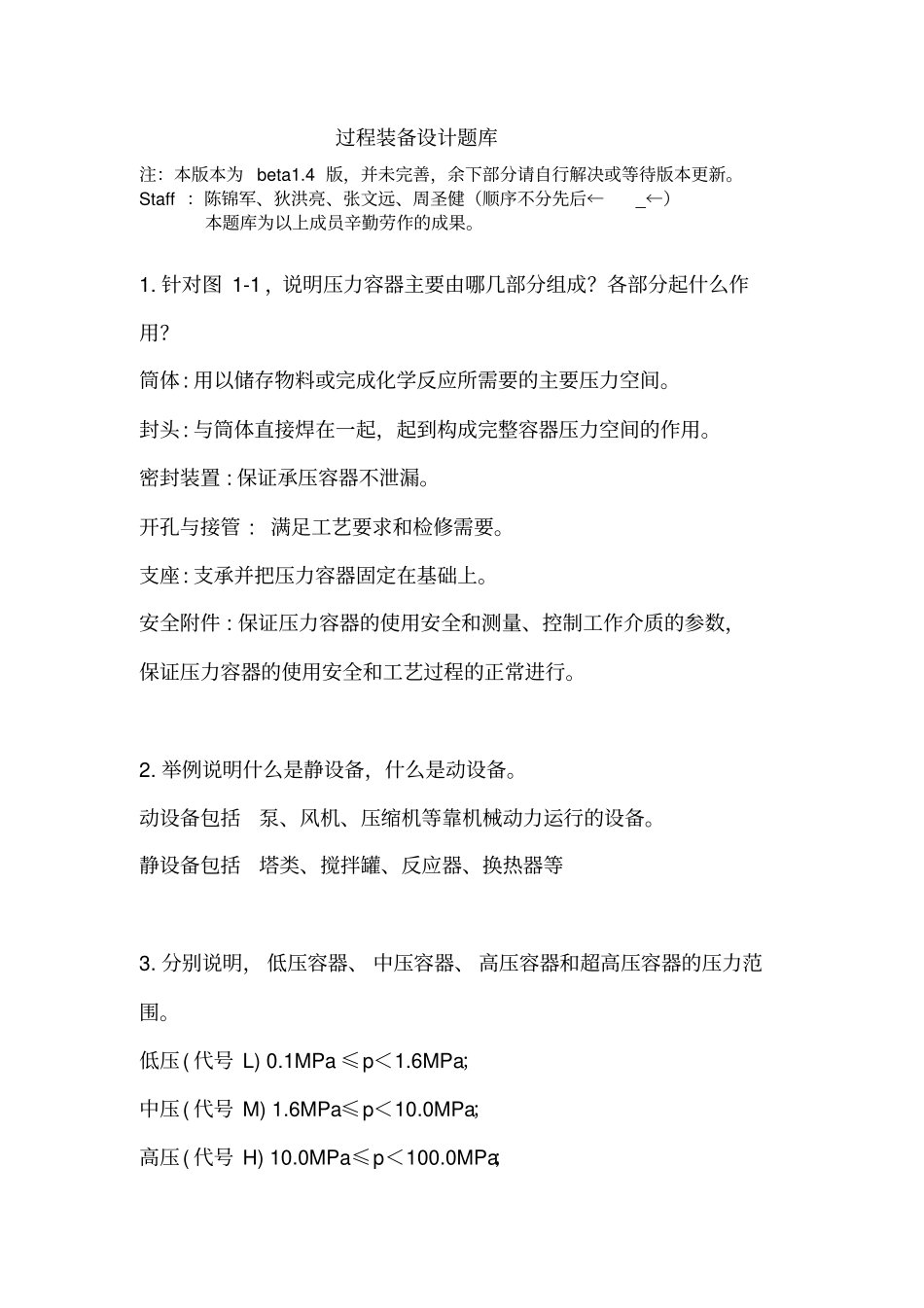

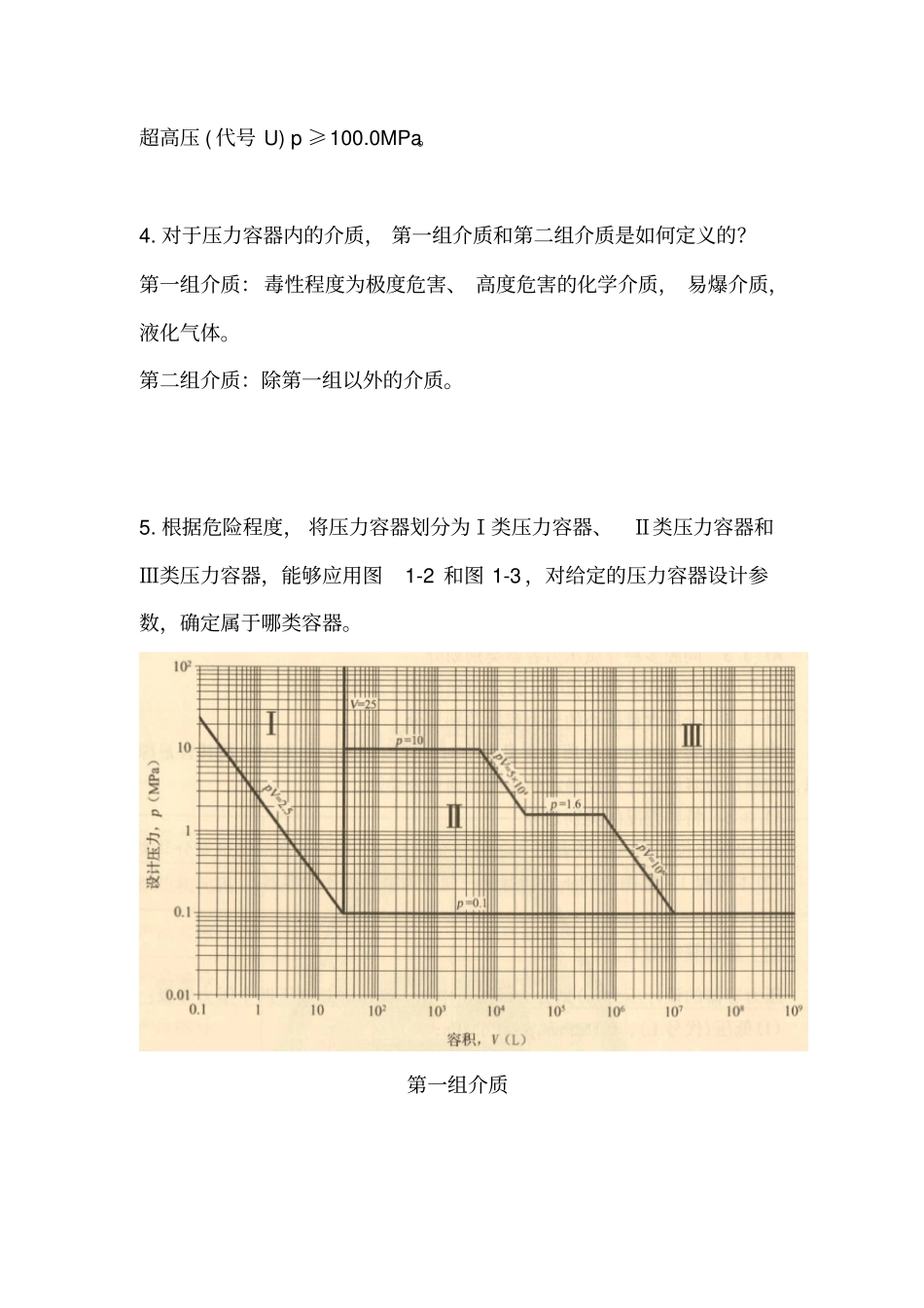

过程装备设计题库注：本版本为beta1.4版，并未完善，余下部分请自行解决或等待版本更新。Staff：陈锦军、狄洪亮、张文远、周圣健（顺序不分先后←_←）本题库为以上成员辛勤劳作的成果。1.针对图1-1，说明压力容器主要由哪几部分组成？各部分起什么作用？筒体:用以储存物料或完成化学反应所需要的主要压力空间。封头:与筒体直接焊在一起，起到构成完整容器压力空间的作用。密封装置:保证承压容器不泄漏。开孔与接管:满足工艺要求和检修需要。支座:支承并把压力容器固定在基础上。安全附件:保证压力容器的使用安全和测量、控制工作介质的参数，保证压力容器的使用安全和工艺过程的正常进行。2.举例说明什么是静设备，什么是动设备。动设备包括泵、风机、压缩机等靠机械动力运行的设备。静设备包括塔类、搅拌罐、反应器、换热器等3.分别说明，低压容器、中压容器、高压容器和超高压容器的压力范围。低压(代号L)0.1MPa≤p＜1.6MPa；中压(代号M)1.6MPa≤p＜10.0MPa；高压(代号H)10.0MPa≤p＜100.0MPa；超高压(代号U)p≥100.0MPa。4.对于压力容器内的介质，第一组介质和第二组介质是如何定义的？第一组介质：毒性程度为极度危害、高度危害的化学介质，易爆介质，液化气体。第二组介质：除第一组以外的介质。5.根据危险程度，将压力容器划分为Ⅰ类压力容器、Ⅱ类压力容器和Ⅲ类压力容器，能够应用图1-2和图1-3，对给定的压力容器设计参数，确定属于哪类容器。第一组介质第二组介质6.美国的ASMEBPVC规范中的SectionⅧ是有关压力容器的，请查阅资料，简要说明SectionⅧ四个分卷（Division1-4）的内容。第1分卷《压力容器》简写为ASME-1，通常称为“按规则设计”的规范，属于常规设计法。它的指导思想是:以主要部位的最大主应力不超过弹性范围为设计的安全准则，根据经验确定材料的许用应力，并且对容器各部件的结构与尺寸作出一些具体的规定。第2分卷《压力容器?另一规则》，简写为ASME-2。通常称为“按分析设计”的规范，为分析设计法。其指导思想是：对压力容器中各部位的应力作尽可能详细的分析，对求得的应力值再进行分类，并且分别按照不同的安全准则予以处理。与ASME-1相比，ASME-2要求更为详尽的应力分析。第3分卷高压容器设计7.目前我国压力容器设计所依据的国标是，GB150-2011《压力容器》，请查阅资料，说明该标准的适用范围和主要内容。（不要罗列目录）GB150标准适用的范围是：1.2本标准适用的设计压力1.2.1钢制容器不大于35Mpa1.2.2其他金属材料制造、容器按照相应引用标准确定1.3本标准适用的设计温度范围1.3.1设计温度范围：-269℃~-900℃1.3.2钢制容器不得超过按GB150.2中列入材料的允许使用温度范围1.3.3其他金属材料制容器按本部分相应引用标准中列入的材料允许使用温度确定1.4本标准适用的结构形式1.4.1本标准适用钢制容器的结构形式按本部分一级GB150.2~150.4的相应规定1.4.2本标准适用范围内的特定结构容器以及铝、钛、铜、镍及镍合金、锆制容器，其结构形式和适用范围还应满足下述标准的相应要求：a.GB151《管壳式换热器》b.GB12337《钢制球形储罐》c.JB/T4731《卧式容器》d.JB/T4710《塔式容器》e.JB/T4734《铝制焊接容器》f.JB/T4745《钛制焊接容器》g.JB/T4755《铜制焊接容器》h.JB/T4756《镍及镍合金焊接容器》i.NB/T47011《锆制压力容器》8.目前我国压力容器制造检验所依据的规范是，TSGR0004-2009《固定式压力容器安全技术监察规程》，请查阅资料，说明该规范的主要内容和作用。（不要罗列目录）简称《固容规》，是固定式压力容器设计、制造过程中所遵守的总原则，由中华人民共和国国家质量监督检验检疫总局颁布。其目的是保障固定式压力容器安全运行，保护人民生命和财产安全，促进国民经济快步发展。9.在压力容器设计中，如何定义薄壁容器？为什么要有薄壁容器的定义？压力容器按厚度可以分为薄壁容器和厚壁容器。所谓厚壁与薄壁并不是按容器厚度的大小来划分，而是一种相对概念，通常根据容器外径DO与内径Di的比值K来判断，K＞1.2为厚壁容器，K≤1.2为薄壁容器。工程实际中的压力容器大多为薄壁容器。10.对于回转曲面上的某点，画图说明该点的几何参数R1、R...
