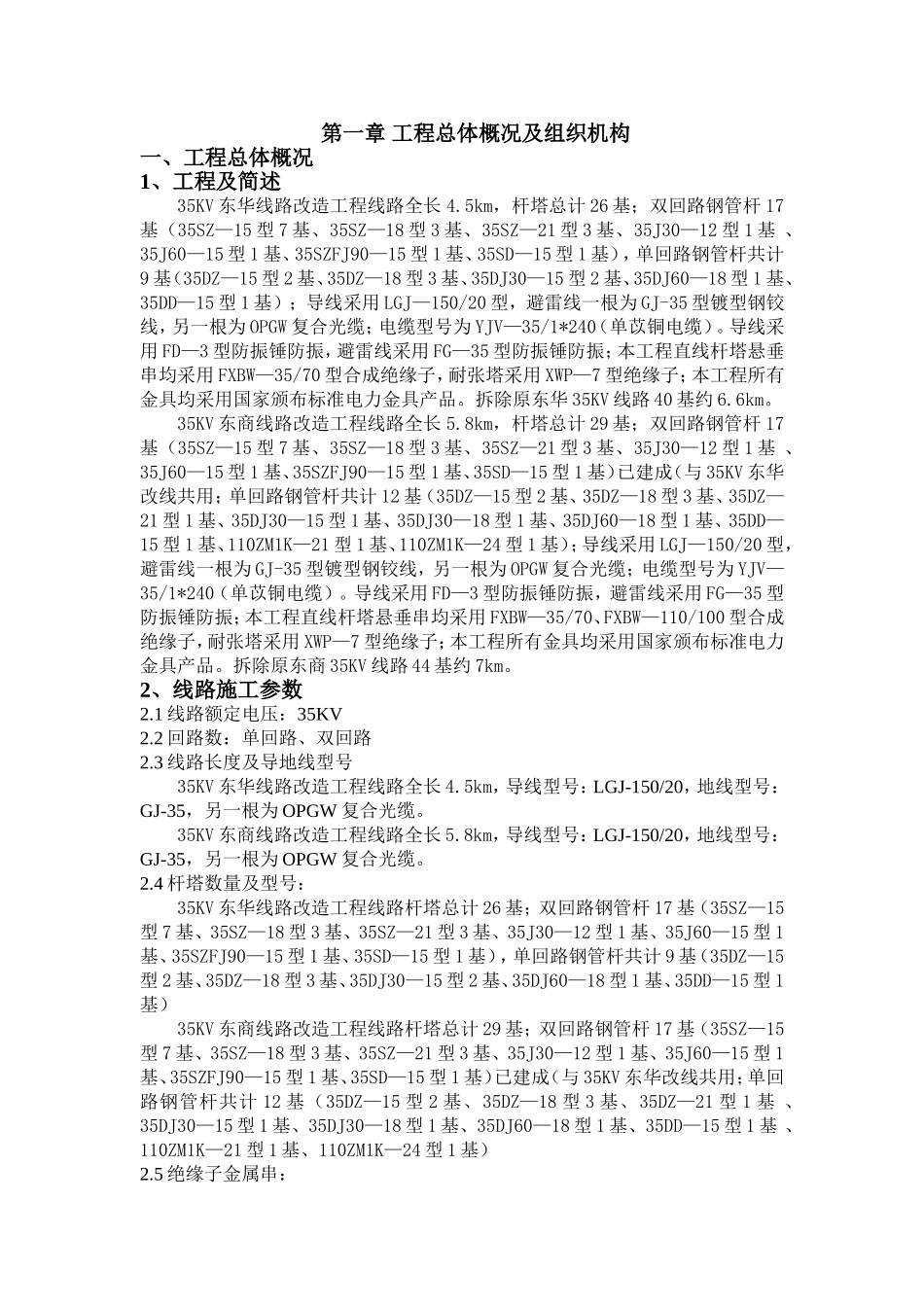

第一章工程总体概况及组织机构一、工程总体概况1、工程及简述35KV东华线路改造工程线路全长4.5km，杆塔总计26基；双回路钢管杆17基（35SZ—15型7基、35SZ—18型3基、35SZ—21型3基、35J30—12型1基、35J60—15型1基、35SZFJ90—15型1基、35SD—15型1基），单回路钢管杆共计9基（35DZ—15型2基、35DZ—18型3基、35DJ30—15型2基、35DJ60—18型1基、35DD—15型1基）；导线采用LGJ—150/20型，避雷线一根为GJ-35型镀型钢铰线，另一根为OPGW复合光缆；电缆型号为YJV—35/1*240（单苡铜电缆）。导线采用FD—3型防振锤防振，避雷线采用FG—35型防振锤防振；本工程直线杆塔悬垂串均采用FXBW—35/70型合成绝缘子，耐张塔采用XWP—7型绝缘子；本工程所有金具均采用国家颁布标准电力金具产品。拆除原东华35KV线路40基约6.6km。35KV东商线路改造工程线路全长5.8km，杆塔总计29基；双回路钢管杆17基（35SZ—15型7基、35SZ—18型3基、35SZ—21型3基、35J30—12型1基、35J60—15型1基、35SZFJ90—15型1基、35SD—15型1基）已建成（与35KV东华改线共用；单回路钢管杆共计12基（35DZ—15型2基、35DZ—18型3基、35DZ—21型1基、35DJ30—15型1基、35DJ30—18型1基、35DJ60—18型1基、35DD—15型1基、110ZM1K—21型1基、110ZM1K—24型1基）；导线采用LGJ—150/20型，避雷线一根为GJ-35型镀型钢铰线，另一根为OPGW复合光缆；电缆型号为YJV—35/1*240（单苡铜电缆）。导线采用FD—3型防振锤防振，避雷线采用FG—35型防振锤防振；本工程直线杆塔悬垂串均采用FXBW—35/70、FXBW—110/100型合成绝缘子，耐张塔采用XWP—7型绝缘子；本工程所有金具均采用国家颁布标准电力金具产品。拆除原东商35KV线路44基约7km。2、线路施工参数2.1线路额定电压：35KV2.2回路数：单回路、双回路2.3线路长度及导地线型号35KV东华线路改造工程线路全长4.5km，导线型号：LGJ-150/20，地线型号：GJ-35，另一根为OPGW复合光缆。35KV东商线路改造工程线路全长5.8km，导线型号：LGJ-150/20，地线型号：GJ-35，另一根为OPGW复合光缆。2.4杆塔数量及型号：35KV东华线路改造工程线路杆塔总计26基；双回路钢管杆17基（35SZ—15型7基、35SZ—18型3基、35SZ—21型3基、35J30—12型1基、35J60—15型1基、35SZFJ90—15型1基、35SD—15型1基），单回路钢管杆共计9基（35DZ—15型2基、35DZ—18型3基、35DJ30—15型2基、35DJ60—18型1基、35DD—15型1基）35KV东商线路改造工程线路杆塔总计29基；双回路钢管杆17基（35SZ—15型7基、35SZ—18型3基、35SZ—21型3基、35J30—12型1基、35J60—15型1基、35SZFJ90—15型1基、35SD—15型1基）已建成（与35KV东华改线共用；单回路钢管杆共计12基（35DZ—15型2基、35DZ—18型3基、35DZ—21型1基、35DJ30—15型1基、35DJ30—18型1基、35DJ60—18型1基、35DD—15型1基、110ZM1K—21型1基、110ZM1K—24型1基）2.5绝缘子金属串：35KV东华、东商改造工程直线杆塔悬垂串均采用FXBW—35/70、FXBW—110/100型合成绝缘子，耐张塔采用XWP—7型绝缘子3、施工环境地型及土质：1、地形：丘陵：90%。平地10%2、土质：普土：45%。松砂石：55%4、交通情况本工程线路所经地区为击规化的沿公路绿化带，地形波状起伏较大。现场运输都需修补道路或拓宽道路。二、施工组织机构1、施工组织机构1.1工程施工现场设施工负责人，施工负责人受公司经理委派，常驻施工现场，对本工程施工进行组织、管理及协调，负一切领导责任。1.2组织机构关系图见下图：组织机构关系图2、职责2.1施工负责人代表公司经理处理本工程的各项事务，并对公司经理负责。2.1.1自觉维护项目法人及职工的利益，确保项目法人的要求和公司下达的各项经济技术指标的全面完成。2.1.2科学组织和调配人、财、物，确保工程进度按计划完成。2.1.3对本工程的安全负责，贯彻上级有关安全法规和条例，执行过件有关施工安全管理规定和上级颁发的有关安全规程，确保各项安全管理制度在本工程中有效运行。2.1.4协调各部门之间的关系，做好人力、物力和机械设备的供应工作，及时解决施工中出现的问题。2.1.5定期向公司和项目法人汇报工程进展情况。协调：李志光协调材料员：李...
