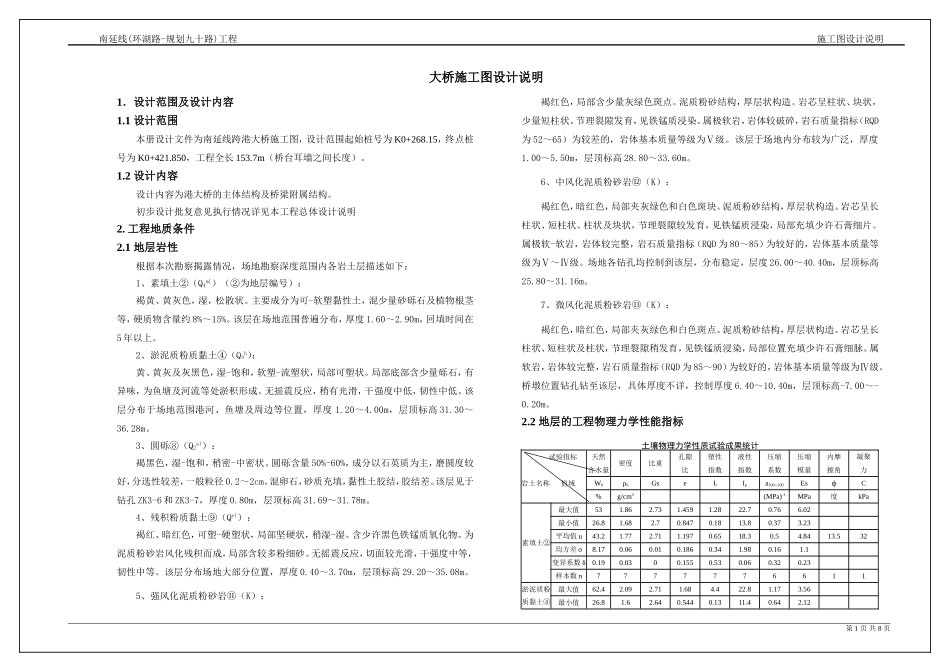

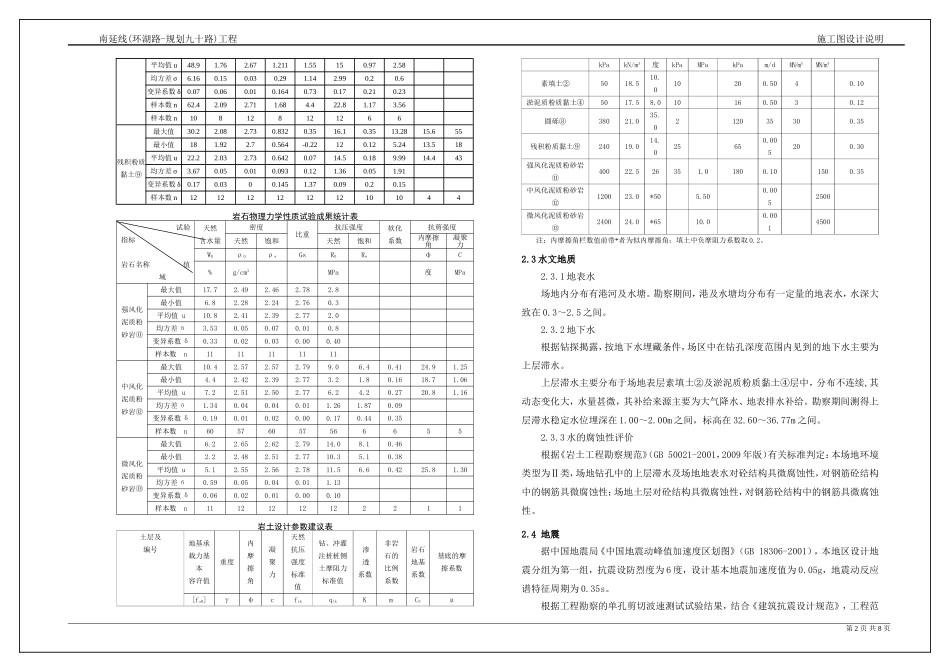

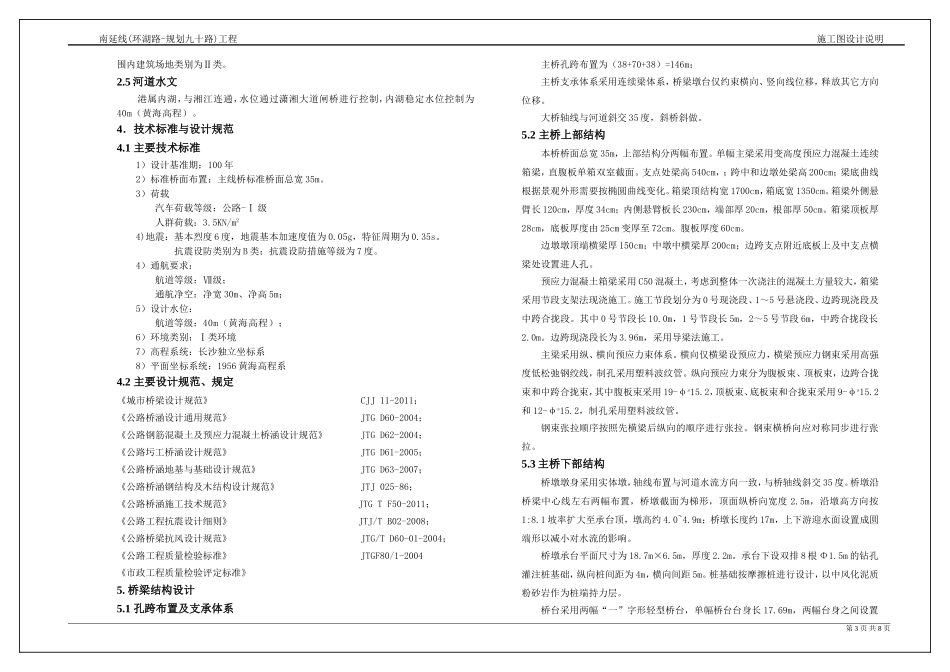

南延线(环湖路-规划九十路)工程施工图设计说明大桥施工图设计说明1．设计范围及设计内容1.1设计范围本册设计文件为南延线跨港大桥施工图，设计范围起始桩号为K0+268.15，终点桩号为K0+421.850，工程全长153.7m（桥台耳墙之间长度）。1.2设计内容设计内容为港大桥的主体结构及桥梁附属结构。初步设计批复意见执行情况详见本工程总体设计说明2.工程地质条件2.1地层岩性根据本次勘察揭露情况，场地勘察深度范围内各岩土层描述如下：1、素填土②（Q4ml）（②为地层编号）：褐黄、黄灰色，湿，松散状。主要成分为可-软塑黏性土，混少量砂砾石及植物根茎等，硬质物含量约8%～15%。该层在场地范围普遍分布，厚度1.60～2.90m，回填时间在5年以上。2、淤泥质粉质黏土④（Q4h）：黄、黄灰及灰黑色，湿-饱和，软塑-流塑状，局部可塑状。局部底部含少量砾石，有异味，为鱼塘及河流等处淤积形成。无摇震反应，稍有光滑，干强度中低，韧性中低。该层分布于场地范围港河、鱼塘及周边等位置，厚度1.20～4.00m，层顶标高31.30～36.28m。3、圆砾⑧（Q2al）：褐黑色，湿-饱和，稍密-中密状。圆砾含量50%-60%，成分以石英质为主，磨圆度较好，分选性较差，一般粒径0.2～2cm。混卵石，砂质充填，黏性土胶结，胶结差。该层见于钻孔ZK3-6和ZK3-7，厚度0.80m，层顶标高31.69～31.78m。4、残积粉质黏土⑨（Qel）：褐红、暗红色，可塑-硬塑状，局部坚硬状，稍湿-湿。含少许黑色铁锰质氧化物。为泥质粉砂岩风化残积而成，局部含较多粉细砂。无摇震反应，切面较光滑，干强度中等，韧性中等。该层分布场地大部分位置，厚度0.40～3.70m，层顶标高29.20～35.08m。5、强风化泥质粉砂岩⑪（K）：褐红色，局部含少量灰绿色斑点。泥质粉砂结构，厚层状构造。岩芯呈柱状、块状，少量短柱状。节理裂隙发育，见铁锰质浸染。属极软岩，岩体较破碎，岩石质量指标（RQD为52～65）为较差的，岩体基本质量等级为Ⅴ级。该层于场地内分布较为广泛，厚度1.00～5.50m，层顶标高28.80～33.60m。6、中风化泥质粉砂岩⑫（K）：褐红色，暗红色，局部夹灰绿色和白色斑块。泥质粉砂结构，厚层状构造。岩芯呈长柱状、短柱状、柱状及块状，节理裂隙较发育，见铁锰质浸染，局部充填少许石膏细片。属极软-软岩，岩体较完整，岩石质量指标（RQD为80～85）为较好的，岩体基本质量等级为Ⅴ～Ⅳ级。场地各钻孔均控制到该层，分布稳定，层度26.00～40.40m，层顶标高25.80～31.16m。7、微风化泥质粉砂岩⑬（K）：褐红色，暗红色，局部夹灰绿色和白色斑点。泥质粉砂结构，厚层状构造。岩芯呈长柱状、短柱状及柱状，节理裂隙稍发育，见铁锰质浸染，局部位置充填少许石膏细脉。属软岩，岩体较完整，岩石质量指标（RQD为85～90）为较好的，岩体基本质量等级为Ⅳ级。桥墩位置钻孔钻至该层，具体厚度不详，控制厚度6.40～10.40m，层顶标高-7.00～-0.20m。2.2地层的工程物理力学性能指标土壤物理力学性质试验成果统计试验指标天然密度比重孔隙塑性液性压缩压缩内摩凝聚含水量比指数指数系数模量擦角力岩土名称值域W0ρ0GseIlIpa100--200EsфC%g/cm3(MPa)-1MPa度kPa素填土②最大值531.862.731.4591.2822.70.766.02最小值26.81.682.70.8470.1813.80.373.23平均值u43.21.772.711.1970.6518.30.54.8413.532均方差σ8.170.060.010.1860.341.980.161.1变异系数δ0.190.0300.1550.530.060.320.23样本数n7777776611淤泥质粉质黏土④最大值62.42.092.711.684.422.81.173.56最小值26.81.62.640.5440.1311.40.642.12第1页共8页南延线(环湖路-规划九十路)工程施工图设计说明平均值u48.91.762.671.2111.55150.972.58均方差σ6.160.150.030.291.142.990.20.6变异系数δ0.070.060.010.1640.730.170.210.23样本数n62.42.092.711.684.422.81.173.56样本数n108128121266残积粉质黏土⑨最大值30.22.082.730.8320.3516.10.3513.2815.655最小值181.922.70.564-0.22120.125.2413.518平均值u22.22.032.730.6420.0714.50.189.9914.443均方差σ3.670.050.010.0930.121.360.051.91变异系数δ0.170.0300.1451.370.090.20.15样本数n121212121212101044岩石物理力学性质试验成果统计表试...
