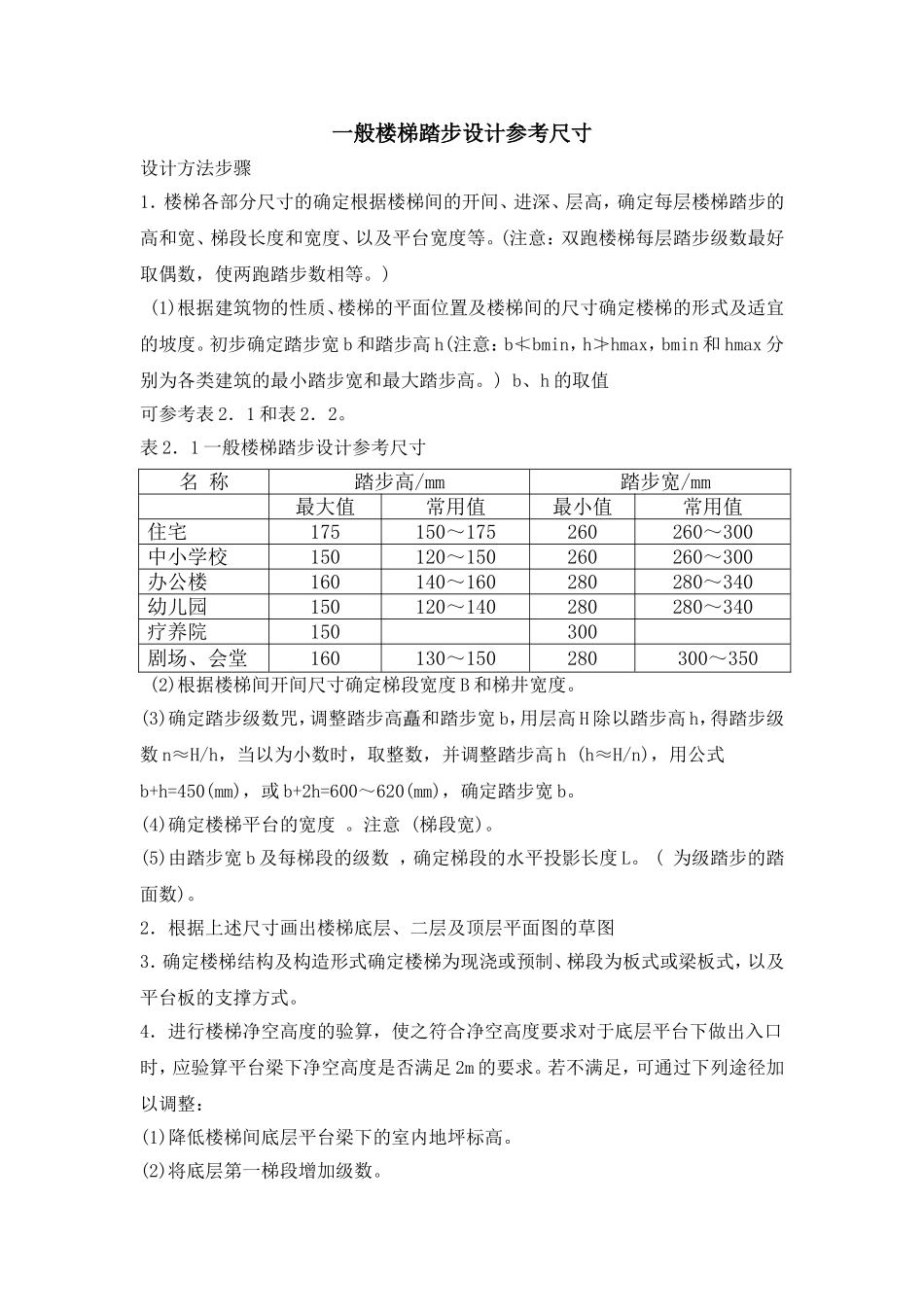

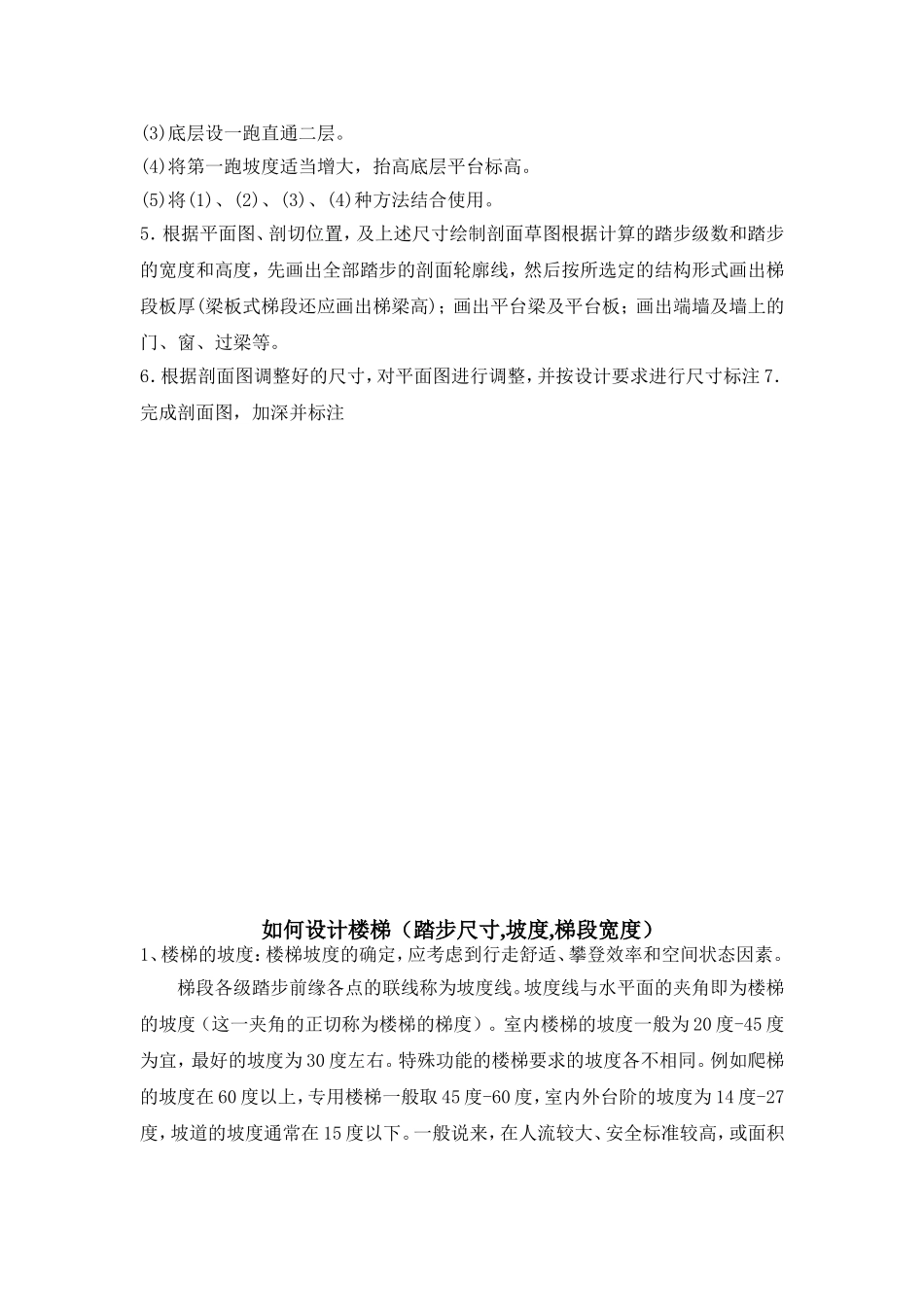

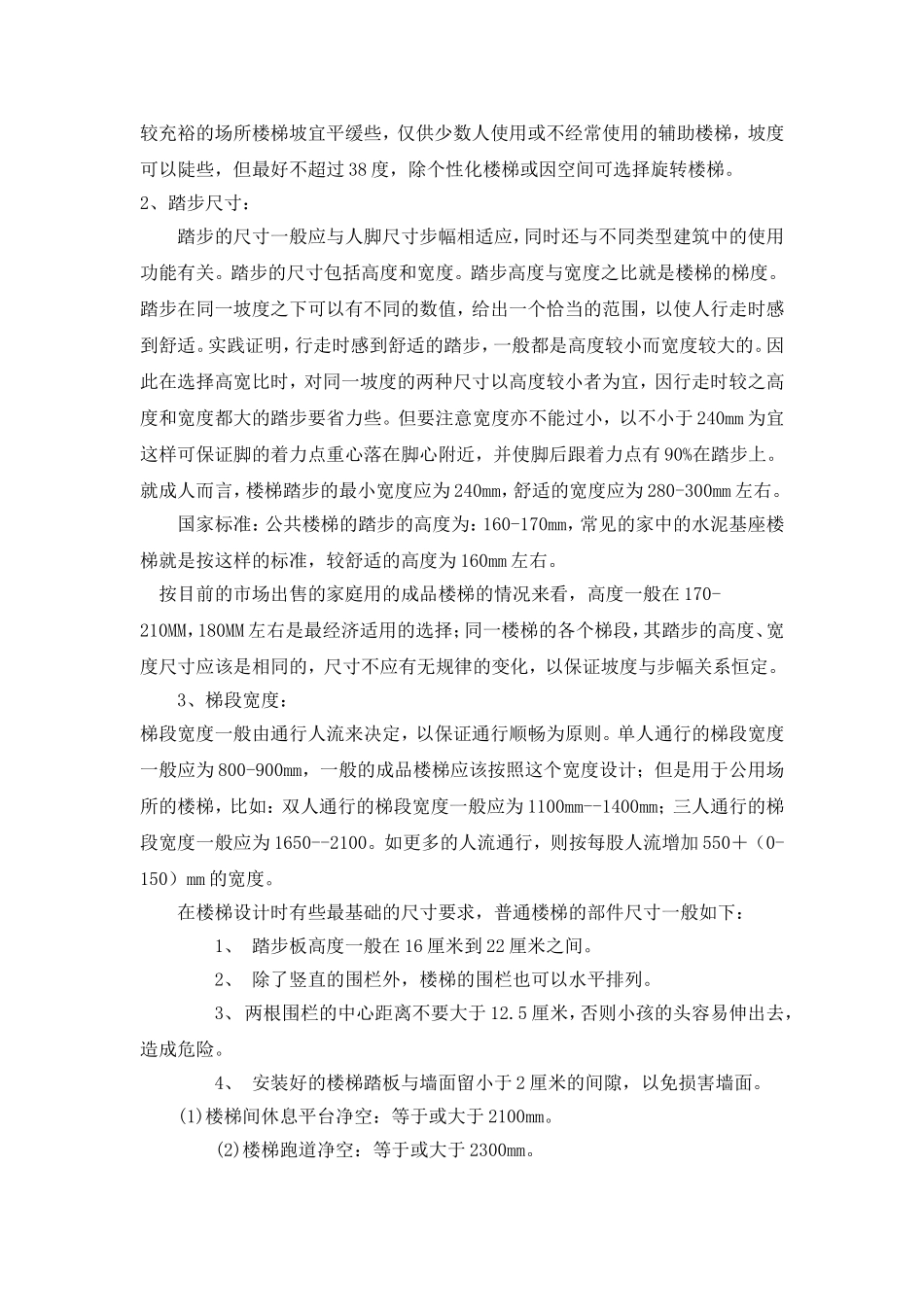

一般楼梯踏步设计尺寸参考VIP免费

一般楼梯踏步设计参考尺寸设计方法步骤1．楼梯各部分尺寸的确定根据楼梯间的开间、进深、层高，确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等。(注意：双跑楼梯每层踏步级数最好取偶数，使两跑踏步数相等。)(1)根据建筑物的性质、楼梯的平面位置及楼梯间的尺寸确定楼梯的形式及适宜的坡度。初步确定踏步宽b和踏步高h(注意：b≮bmin，h≯hmax，bmin和hmax分别为各类建筑的最小踏步宽和最大踏步高。)b、h的取值可参考表2．1和表2．2。表2．1一般楼梯踏步设计参考尺寸名称踏步高/mm踏步宽/mm最大值常用值最小值常用值住宅175150～175260260～300中小学校150120～150260260～300办公楼160140～160280280～340幼儿园150120～140280280～340疗养院150300剧场、会堂160130～150280300～350(2)根据楼梯间开间尺寸确定梯段宽度B和梯井宽度。(3)确定踏步级数咒，调整踏步高矗和踏步宽b，用层高H除以踏步高h，得踏步级数n≈H/h，当以为小数时，取整数，并调整踏步高h(h≈H/n)，用公式b+h=450(mm)，或b+2h=600～620(mm)，确定踏步宽b。(4)确定楼梯平台的宽度。注意(梯段宽)。(5)由踏步宽b及每梯段的级数，确定梯段的水平投影长度L。(为级踏步的踏面数)。2．根据上述尺寸画出楼梯底层、二层及顶层平面图的草图3．确定楼梯结构及构造形式确定楼梯为现浇或预制、梯段为板式或梁板式，以及平台板的支撑方式。4．进行楼梯净空高度的验算，使之符合净空高度要求对于底层平台下做出入口时，应验算平台梁下净空高度是否满足2m的要求。若不满足，可通过下列途径加以调整：(1)降低楼梯间底层平台梁下的室内地坪标高。(2)将底层第一梯段增加级数。(3)底层设一跑直通二层。(4)将第一跑坡度适当增大，抬高底层平台标高。(5)将(1)、(2)、(3)、(4)种方法结合使用。5．根据平面图、剖切位置，及上述尺寸绘制剖面草图根据计算的踏步级数和踏步的宽度和高度，先画出全部踏步的剖面轮廓线，然后按所选定的结构形式画出梯段板厚(梁板式梯段还应画出梯梁高)；画出平台梁及平台板；画出端墙及墙上的门、窗、过梁等。6．根据剖面图调整好的尺寸，对平面图进行调整，并按设计要求进行尺寸标注7．完成剖面图，加深并标注如何设计楼梯（踏步尺寸,坡度,梯段宽度）1、楼梯的坡度：楼梯坡度的确定，应考虑到行走舒适、攀登效率和空间状态因素。梯段各级踏步前缘各点的联线称为坡度线。坡度线与水平面的夹角即为楼梯的坡度（这一夹角的正切称为楼梯的梯度）。室内楼梯的坡度一般为20度-45度为宜，最好的坡度为30度左右。特殊功能的楼梯要求的坡度各不相同。例如爬梯的坡度在60度以上，专用楼梯一般取45度-60度，室内外台阶的坡度为14度-27度，坡道的坡度通常在15度以下。一般说来，在人流较大、安全标准较高，或面积较充裕的场所楼梯坡宜平缓些，仅供少数人使用或不经常使用的辅助楼梯，坡度可以陡些，但最好不超过38度，除个性化楼梯或因空间可选择旋转楼梯。2、踏步尺寸：踏步的尺寸一般应与人脚尺寸步幅相适应，同时还与不同类型建筑中的使用功能有关。踏步的尺寸包括高度和宽度。踏步高度与宽度之比就是楼梯的梯度。踏步在同一坡度之下可以有不同的数值，给出一个恰当的范围，以使人行走时感到舒适。实践证明，行走时感到舒适的踏步，一般都是高度较小而宽度较大的。因此在选择高宽比时，对同一坡度的两种尺寸以高度较小者为宜，因行走时较之高度和宽度都大的踏步要省力些。但要注意宽度亦不能过小，以不小于240mm为宜这样可保证脚的着力点重心落在脚心附近，并使脚后跟着力点有90%在踏步上。就成人而言，楼梯踏步的最小宽度应为240mm，舒适的宽度应为280-300mm左右。国家标准：公共楼梯的踏步的高度为：160-170mm，常见的家中的水泥基座楼梯就是按这样的标准，较舒适的高度为160mm左右。按目前的市场出售的家庭用的成品楼梯的情况来看，高度一般在170-210MM，180MM左右是最经济适用的选择；同一楼梯的各个梯段，其踏步的高度、宽度尺寸应该是相同的，尺寸不应有无规律的变化，以保证坡度与步幅关系恒定。3、梯段宽度：梯段宽度一般由通行人流来决定，以保证通行顺畅为原则。单人通行的梯段宽度一般应为800-9...
