SSGF新建造体系装修专业设计技术标准VIP免费

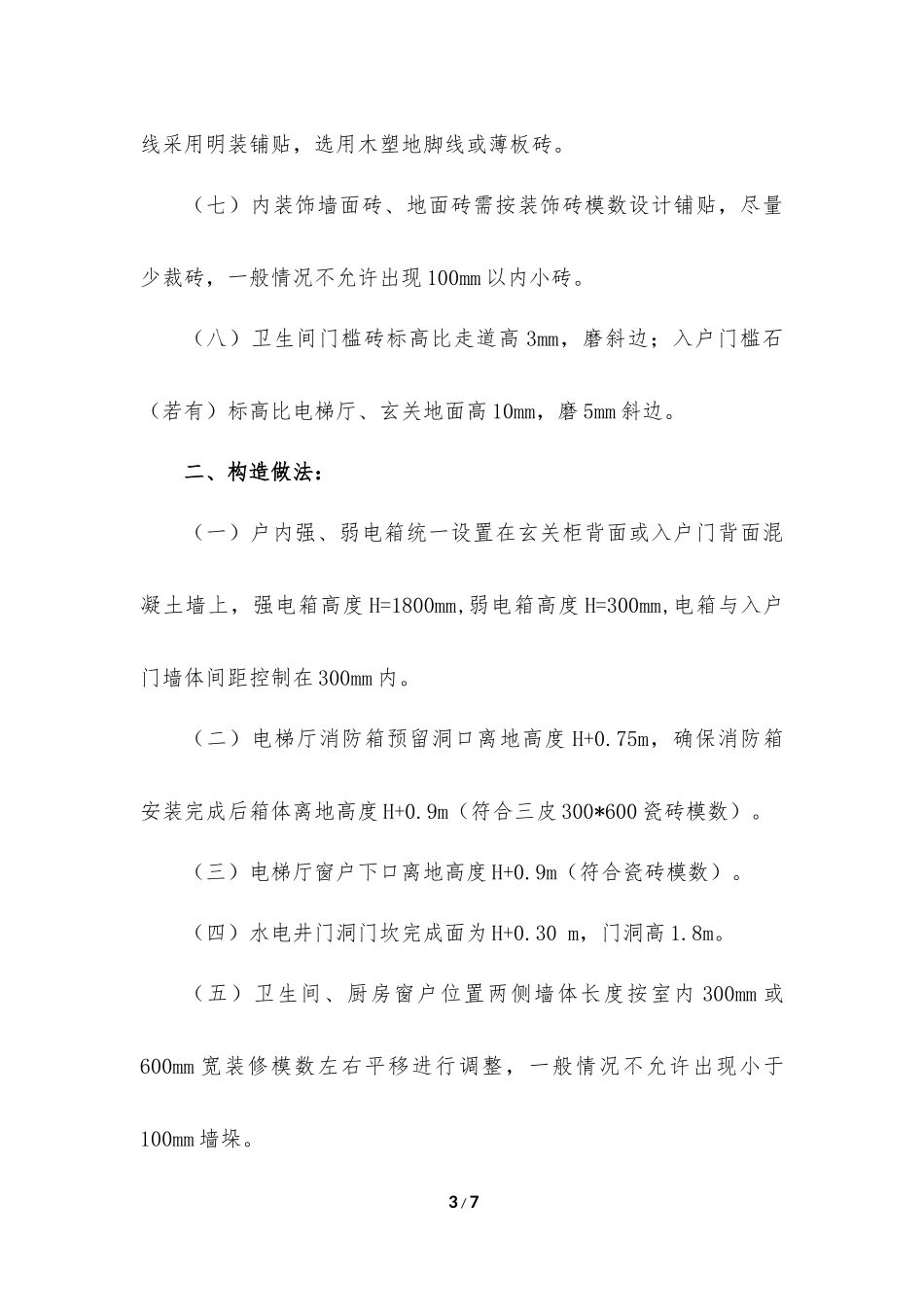

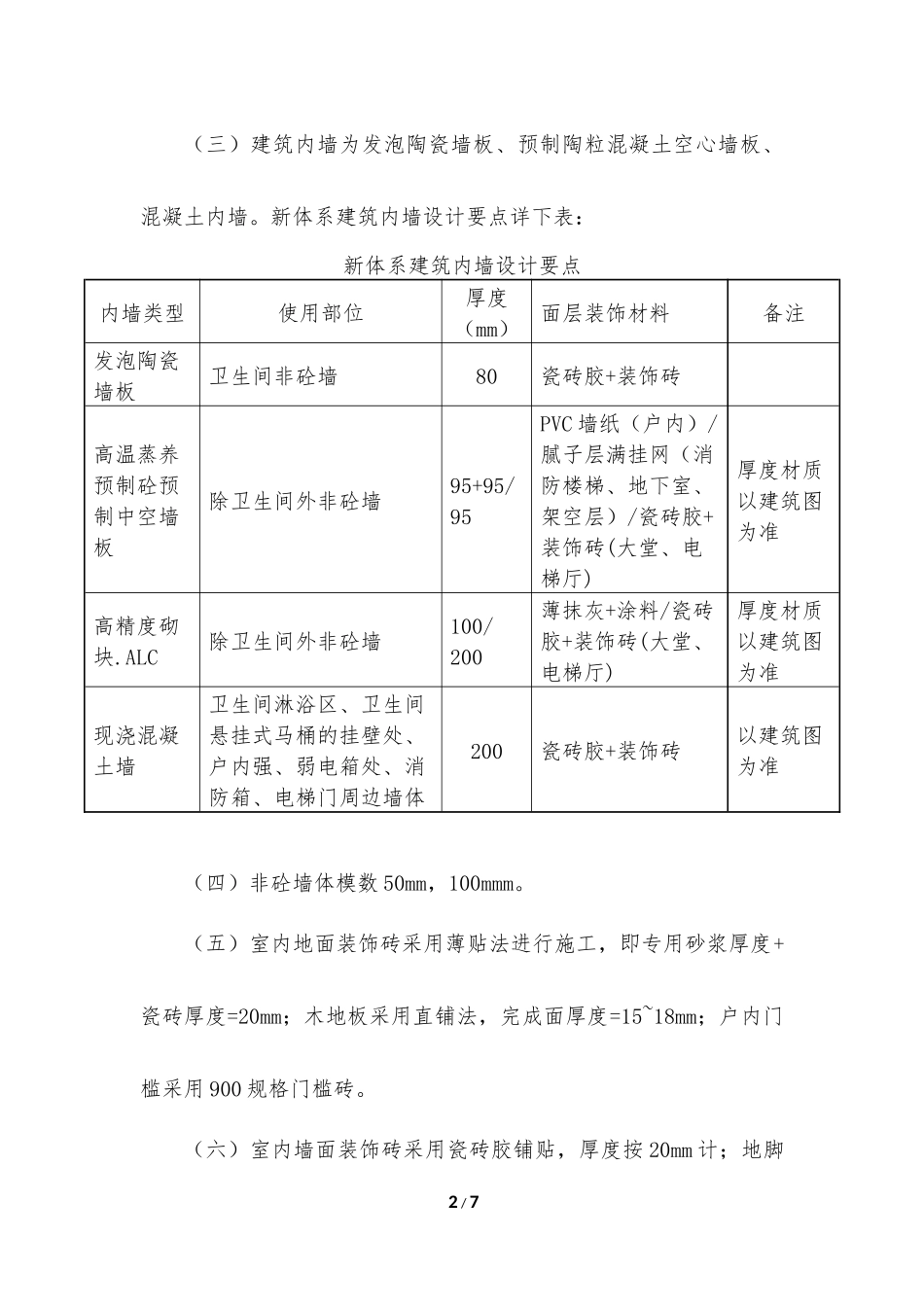

附件6：SSGF新建造体系装修专业设计技术标准装修专业负责人：张园联系电话：13702435860一、设计概念：（一）建筑全免抹灰体系，墙面、楼面为高精度施工完成面。（二）建筑外墙、结构柱、钢筋混凝土内墙均采用铝模板，模数50mm，100mm。1/7（三）建筑内墙为发泡陶瓷墙板、预制陶粒混凝土空心墙板、混凝土内墙。新体系建筑内墙设计要点详下表：（四）非砼墙体模数50mm，100mmm。（五）室内地面装饰砖采用薄贴法进行施工，即专用砂浆厚度+瓷砖厚度=20mm；木地板采用直铺法，完成面厚度=15~18mm；户内门槛采用900规格门槛砖。（六）室内墙面装饰砖采用瓷砖胶铺贴，厚度按20mm计；地脚2/7新体系建筑内墙设计要点内墙类型使用部位厚度（mm）面层装饰材料备注发泡陶瓷墙板卫生间非砼墙80瓷砖胶+装饰砖高温蒸养预制砼预制中空墙板除卫生间外非砼墙95+95/95PVC墙纸（户内）/腻子层满挂网（消防楼梯、地下室、架空层）/瓷砖胶+装饰砖(大堂、电梯厅)厚度材质以建筑图为准高精度砌块.ALC除卫生间外非砼墙100/200薄抹灰+涂料/瓷砖胶+装饰砖(大堂、电梯厅)厚度材质以建筑图为准现浇混凝土墙卫生间淋浴区、卫生间悬挂式马桶的挂壁处、户内强、弱电箱处、消防箱、电梯门周边墙体200瓷砖胶+装饰砖以建筑图为准线采用明装铺贴，选用木塑地脚线或薄板砖。（七）内装饰墙面砖、地面砖需按装饰砖模数设计铺贴，尽量少裁砖，一般情况不允许出现100mm以内小砖。（八）卫生间门槛砖标高比走道高3mm，磨斜边；入户门槛石（若有）标高比电梯厅、玄关地面高10mm，磨5mm斜边。二、构造做法：（一）户内强、弱电箱统一设置在玄关柜背面或入户门背面混凝土墙上，强电箱高度H=1800mm,弱电箱高度H=300mm,电箱与入户门墙体间距控制在300mm内。（二）电梯厅消防箱预留洞口离地高度H+0.75m，确保消防箱安装完成后箱体离地高度H+0.9m（符合三皮300*600瓷砖模数）。（三）电梯厅窗户下口离地高度H+0.9m（符合瓷砖模数）。（四）水电井门洞门坎完成面为H+0.30m，门洞高1.8m。（五）卫生间、厨房窗户位置两侧墙体长度按室内300mm或600mm宽装修模数左右平移进行调整，一般情况不允许出现小于100mm墙垛。3/7（六）注意建筑卫生间管井尺寸的变化，常规为300X900，需注意因层数变化而涉及的结构尺寸变化，是否会导致卫生间的贴砖模数的变动。（七）所有户内门门套线做50mm宽度，卫生间门洞靠一边设，采用预制墙板时门垛统一为50mm，采用高精度砌块时门垛统一为100mm。（八）与项目明确厨房、卫生间干区做±0.000，其自愈合防水做法可否顺利得到政府批准，当卫生间干区做±0.000标高时，淋浴区为-0.030，确认三皮300*600规格整砖铺贴至窗台。（九）铝模建筑，水管从天花入户明管敷设，注意水管的走向及尺寸，做出相应的封包造型处理。（十）对应不同装修的风格，结合管道走位对天花造型相应优化设计。其中，现代风格与欧式风格更应注意大样节点尺寸。（十一）室内梁高统一为500mm，厨房、卫生间、卧室门洞开到梁底，不下挂。房间与卫生间门扇高度统一按2100mm，厨房门扇4/7按2300mm，均设置门头。若走道吊天花注意门头高度走道侧至天花，房间侧至梁底，门套横向线条贴天花或梁底设置。（十二）室内所有柜体板、房门、卧室地脚线一般情况下采用木塑材质，厨卫天花采用铝扣板吊顶。（十三）需提前确定户型内卫生间排风形式及开孔定位尺寸。1.浴霸带排气扇⃞�2.LED灯带排气扇⃞�3.墙式（窗式）排气扇⃞�（十四）需提前确定客厅暗藏窗帘盒的做法，注意是否与出阳台给水管冲突。（十五）需提前确定空调孔与插座、新风系统孔、厨房接外墙立管排水孔及厨房热水器排气孔、卫生间排气扇孔定位尺寸。（十六）需提前确定户内部品深化图，结合厨卫瓷砖排版图、墙板深化图确定室内水电定位，要求水电位与部品、墙板拼缝无冲突，与墙砖无压缝。（十七）外墙R型柔性腻子颜色统一为灰色；内墙N型耐水腻5/7子颜色为白色。三、施工工艺注意事项：（一）明确卫生间地面标高要求：1.最低点标高2.地漏的定位及标高（二）若卫生间不设置沉箱，则干区地面与走道地面完成面标高均为±0，湿区地面完成面标高-0.03；淋浴屏采用吊轨式，固定玻璃设置在干...
