JDPaint精雕软件之平面绘图工具VIP免费

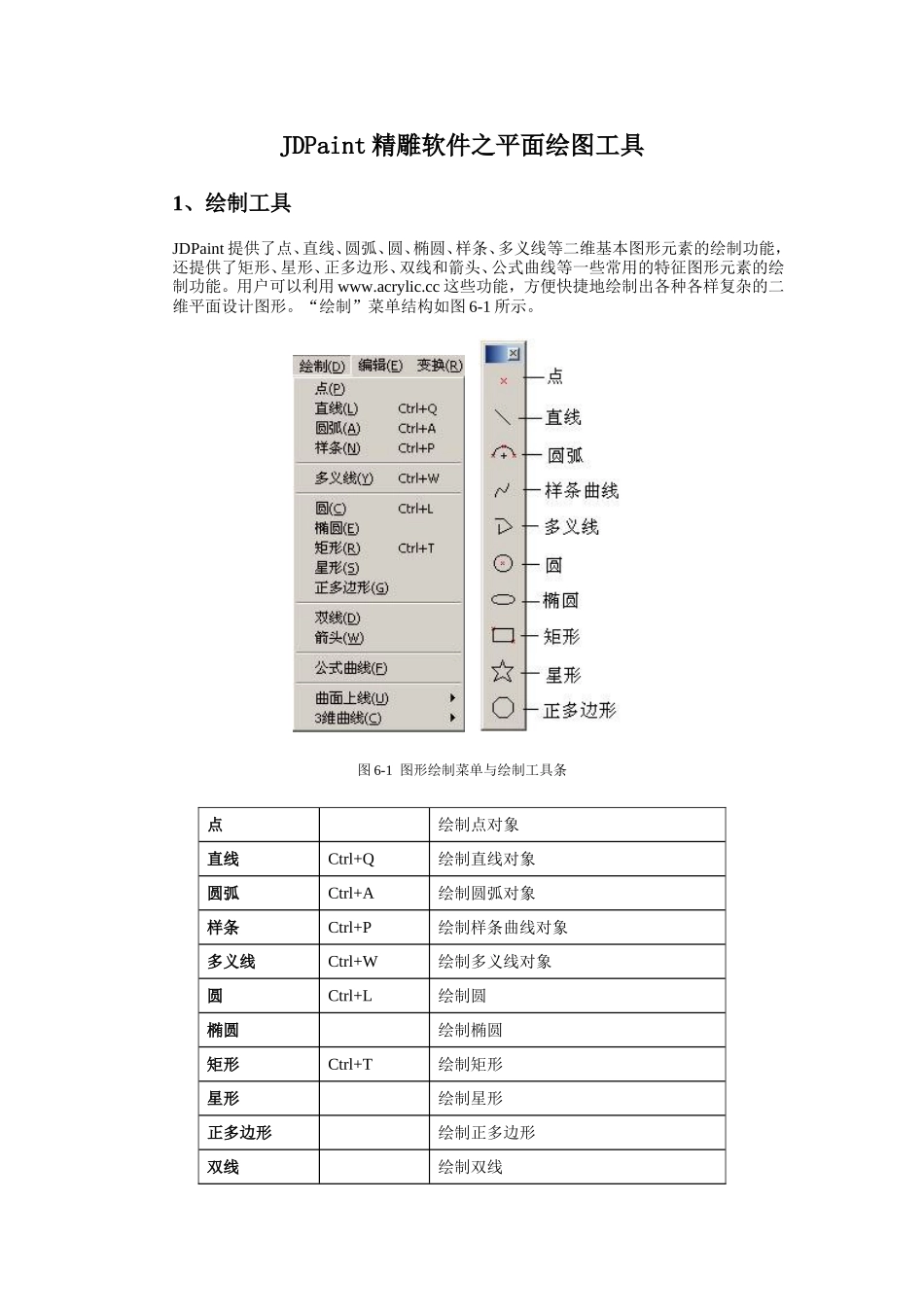

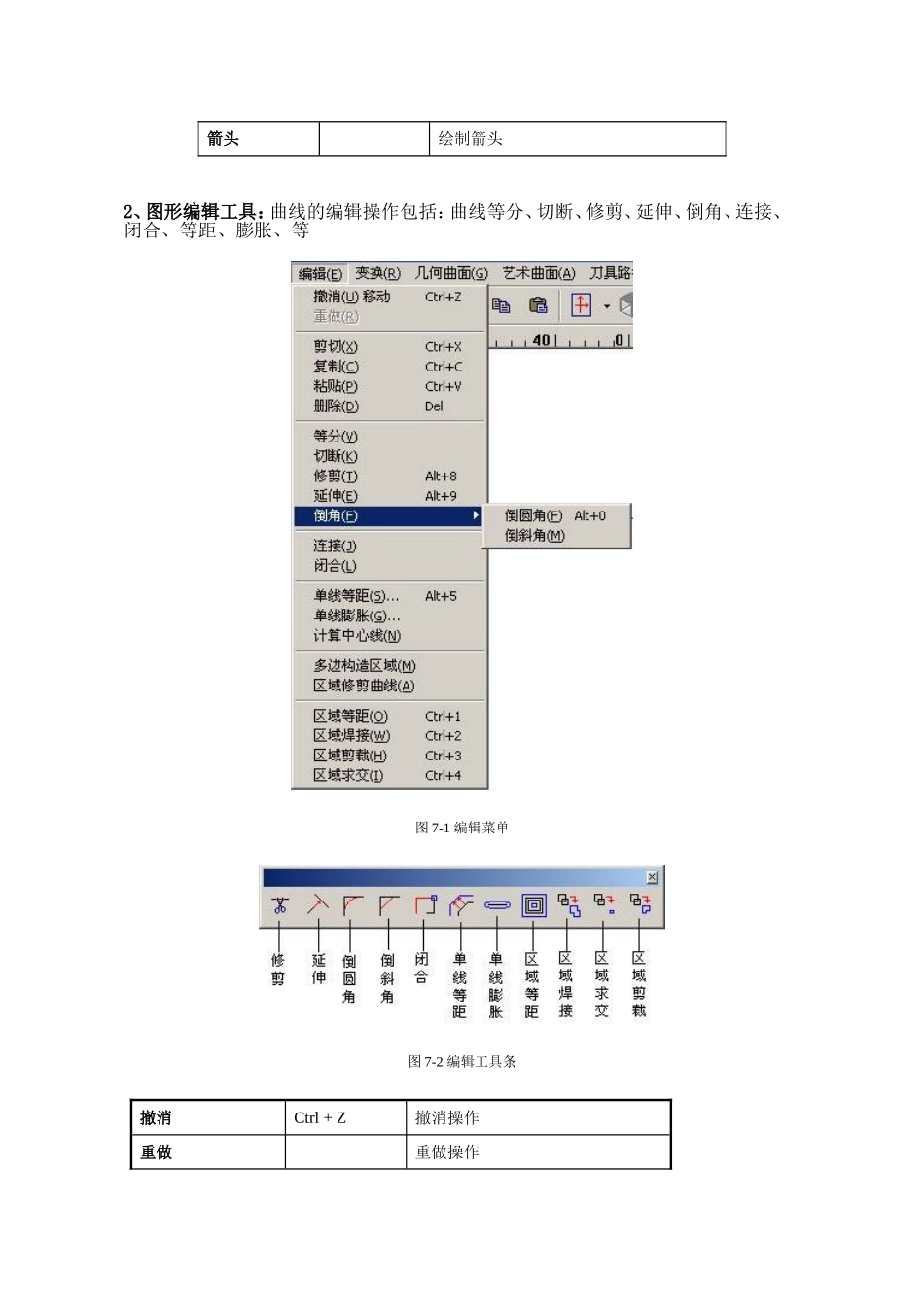

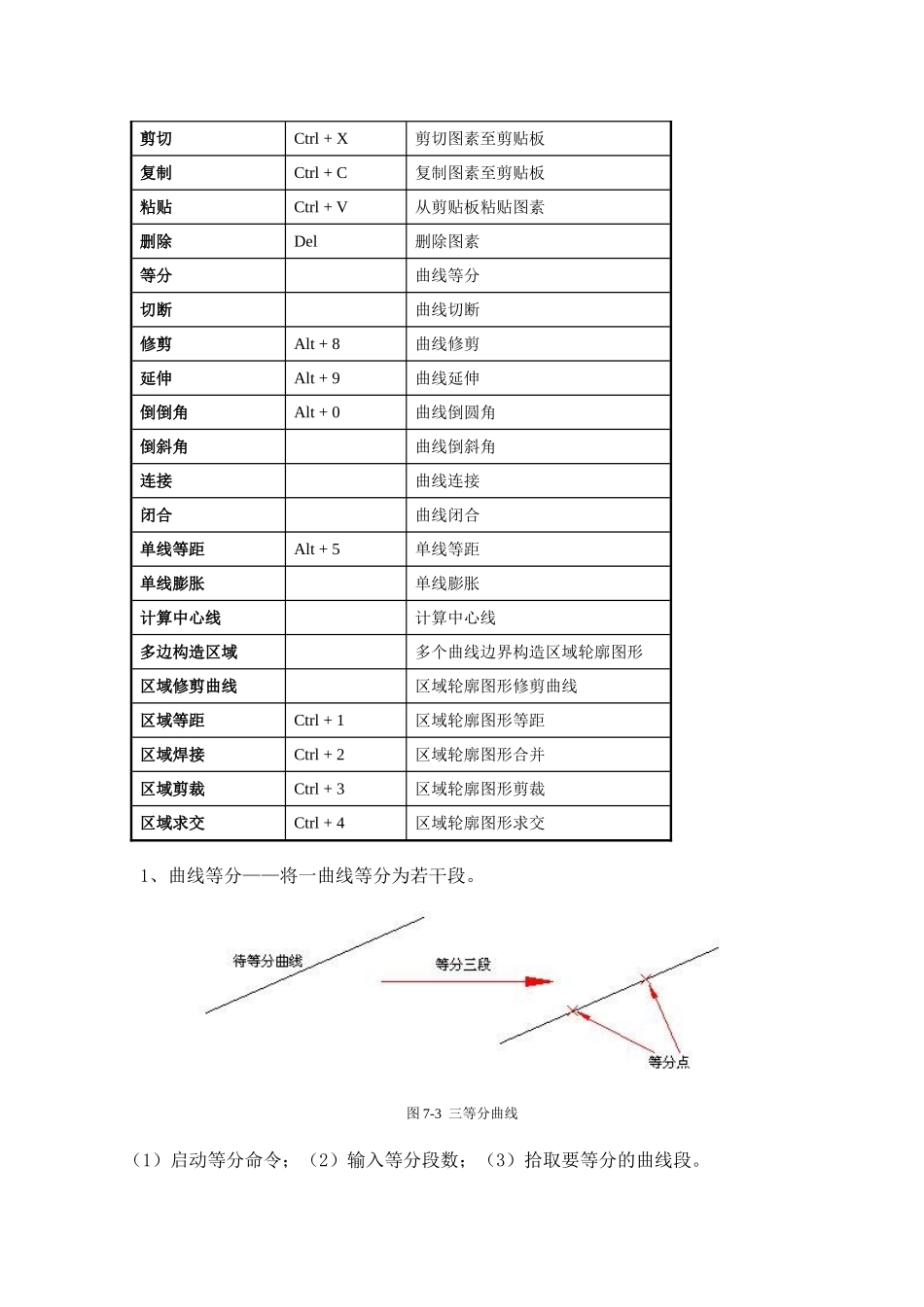

JDPaint精雕软件之平面绘图工具1、绘制工具JDPaint提供了点、直线、圆弧、圆、椭圆、样条、多义线等二维基本图形元素的绘制功能，还提供了矩形、星形、正多边形、双线和箭头、公式曲线等一些常用的特征图形元素的绘制功能。用户可以利用www.acrylic.cc这些功能，方便快捷地绘制出各种各样复杂的二维平面设计图形。“绘制”菜单结构如图6-1所示。图6-1图形绘制菜单与绘制工具条点绘制点对象直线Ctrl+Q绘制直线对象圆弧Ctrl+A绘制圆弧对象样条Ctrl+P绘制样条曲线对象多义线Ctrl+W绘制多义线对象圆Ctrl+L绘制圆椭圆绘制椭圆矩形Ctrl+T绘制矩形星形绘制星形正多边形绘制正多边形双线绘制双线箭头绘制箭头2、图形编辑工具：曲线的编辑操作包括：曲线等分、切断、修剪、延伸、倒角、连接、闭合、等距、膨胀、等图7-1编辑菜单图7-2编辑工具条撤消Ctrl+Z撤消操作重做重做操作剪切Ctrl+X剪切图素至剪贴板复制Ctrl+C复制图素至剪贴板粘贴Ctrl+V从剪贴板粘贴图素删除Del删除图素等分曲线等分切断曲线切断修剪Alt+8曲线修剪延伸Alt+9曲线延伸倒倒角Alt+0曲线倒圆角倒斜角曲线倒斜角连接曲线连接闭合曲线闭合单线等距Alt+5单线等距单线膨胀单线膨胀计算中心线计算中心线多边构造区域多个曲线边界构造区域轮廓图形区域修剪曲线区域轮廓图形修剪曲线区域等距Ctrl+1区域轮廓图形等距区域焊接Ctrl+2区域轮廓图形合并区域剪裁Ctrl+3区域轮廓图形剪裁区域求交Ctrl+4区域轮廓图形求交1、曲线等分——将一曲线等分为若干段。图7-3三等分曲线（1）启动等分命令；（2）输入等分段数；（3）拾取要等分的曲线段。2、曲线切断——将给定的曲线在某位置处进行打断。图7-7点切断1）拾取要被切断的曲线2）启动点切断命令3）拾取切断点3、曲线修剪——利用一条或多条曲线对象对给定曲线（被裁剪线）进行修剪,删除不需要的部分。(a)边界曲线和被修剪曲线定义(b)修剪结果图7-11线修剪(a)被修剪曲线及边界点定义(b)修剪结果图7-12点修剪曲线1）启动线裁剪命令：2）拾取边界曲线；单击鼠标右键3）拾取被裁剪的曲线。4、曲线延伸——将给定的曲线延伸到某一曲线边界或某一点处。(a)边界曲线和延伸曲线的定义(b)延伸结果图7-14曲线延伸到线(表示曲线的拾取位置)1）启动线延伸命令；2）拾取边界曲线；单击鼠标右键3）拾取延伸曲线。5、倒圆角>>单线过渡是在曲线的每两个相邻曲线段之间进行给定半径的圆角过渡。>>两线过渡是指在两曲段线之间进行给定半径的圆角过渡。图7-20单线倒圆角1）启动命令2）输入圆角半径3）拾取曲线6、倒斜角>>在指定的两直线段之间进行斜角过渡图7-25单线倒斜角1）启动倒斜角命令；2）输入倒角半径1和倒角半径2；3）拾取要倒斜角的两条直线段。7、曲线连接——将两条或者多条开曲线连接为一条曲线。图7-29自动连接1）启动自动连接命令；2）拾取一条开曲线。8、曲线闭合——通过一定的方式将开曲线闭合。可以在首末点加入直线或圆弧，也可以改变开曲线的首末点来进行闭合。图7-34曲线闭合1）选择开曲线；2）启动曲线闭合命令；3）在对话框中定义闭合模式。9、单线等距——将给定曲线在其某一侧方向上偏移一定距离，即绘制某一条曲线的等距线。图7-36单线等距（偏移次数=2）尖角过渡圆角过渡截断过渡图7-39三种尖角处理方式图例1）启动单线等距命令；（2）定义对话框中等距参数和选项；3）拾取曲线；（4）选择曲线偏移方向。10、单线膨胀——将曲线同时向两侧偏移一个给定的距离，然后由这两条等距线来形成一个封闭的区域。它可以快速地将一条单线变成一个区域。青岛速霸浮雕培训中心提供最新版精雕软件下载及浮雕设计培训教程。
