光纤拉丝工艺课件VIP免费

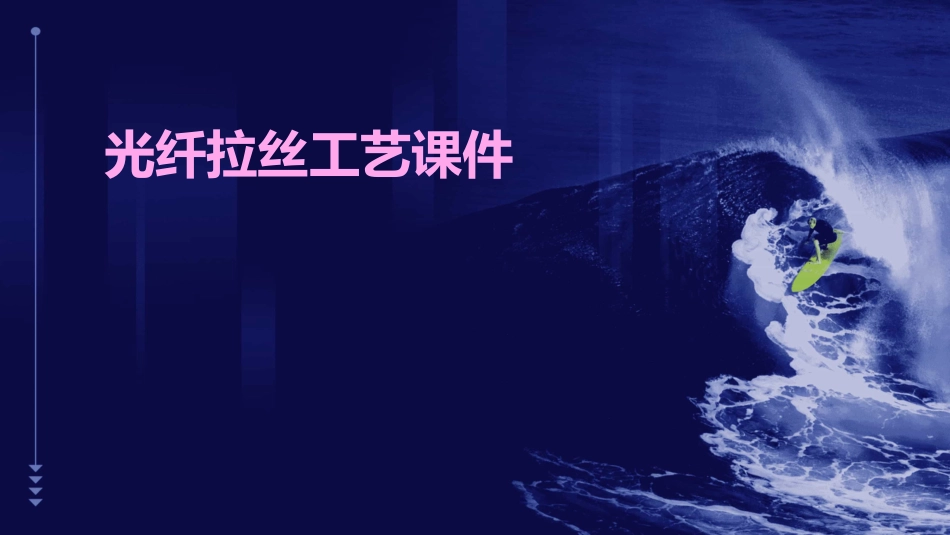

光纤拉丝工艺课件_第1页
1/31

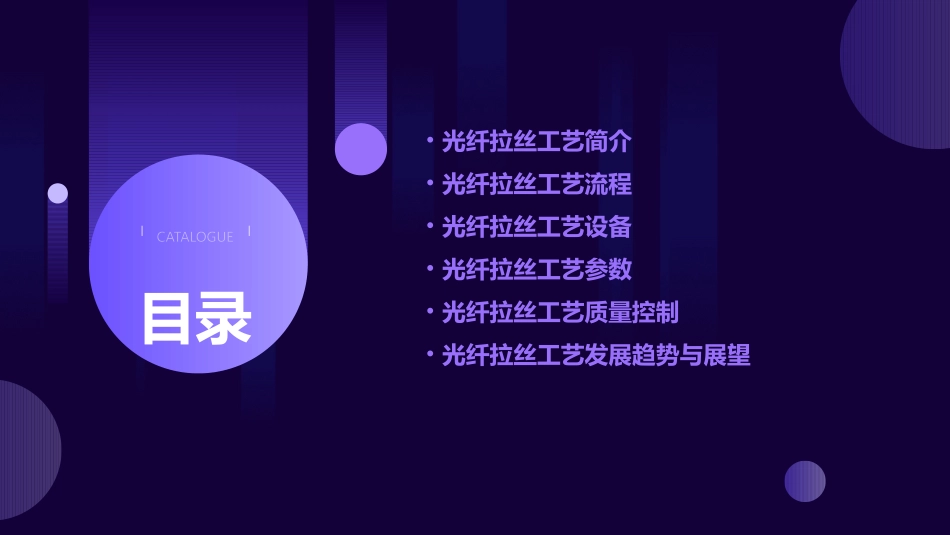

光纤拉丝工艺课件_第2页
2/31

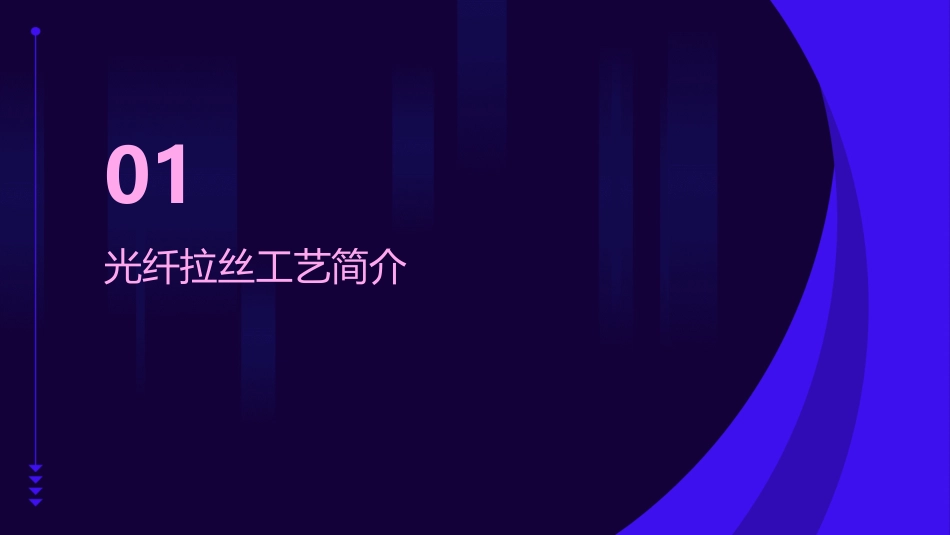

光纤拉丝工艺课件_第3页
3/31
光纤拉丝工艺课件CATALOGUE目录•光纤拉丝工艺简介•光纤拉丝工艺流程•光纤拉丝工艺设备•光纤拉丝工艺参数•光纤拉丝工艺质量控制•光纤拉丝工艺发展趋势与展望01光纤拉丝工艺简介0102光纤拉丝工艺的定义该工艺需要精确控制温度、速度和玻璃管成分,以保证光纤的几何尺寸、折射率和机械性能等参数符合要求。光纤拉丝工艺是指将高纯度玻璃管通过加热和拉丝机具,拉制成细长且具有特定直径的光纤的过程。光纤拉丝工艺的原理光纤拉丝工艺基于玻璃的热塑性,通过控制加热温度和拉丝速度,使玻璃管在软化状态下逐渐被拉长,并形成固态光纤。在拉丝过程中,玻璃管内的物质受热后会发生相变,形成具有特定折射率和机械性能的光纤。光纤拉丝工艺是制造通信光纤的主要方法之一,广泛应用于光纤通信、传感器、激光器等领域。通过光纤拉丝工艺制造的光纤具有传输损耗低、带宽高、重量轻、耐腐蚀等优点,是现代信息传输的重要载体。光纤拉丝工艺的应用02光纤拉丝工艺流程预制棒是光纤拉丝工艺的起始材料,其质量直接影响光纤的质量和性能。总结词预制棒制作包括沉积、热处理、研磨和切割等步骤。在沉积阶段,使用化学气相沉积法等方法将高纯度石英玻璃沉积在芯棒上,形成一定形状和直径的预制棒。热处理阶段则是对预制棒进行高温处理,以消除内应力并提高其机械强度。研磨和切割阶段则是将预制棒研磨光滑并进行切割,以便于后续的拉丝操作。详细描述预制棒制作加热与软化是光纤拉丝工艺中的关键步骤,其目的是将预制棒加热至软化点,使其易于拉丝。总结词加热与软化过程中,预制棒被放置在高温炉中,加热至其软化点以上。这一过程中,需要控制温度和加热速度,以避免预制棒过热或产生其他质量问题。软化后的预制棒在拉丝过程中更容易形成连续且均匀的玻璃纤维。详细描述加热与软化总结词拉丝是将加热软化的预制棒通过一定速度的牵引力拉制成连续的玻璃纤维的过程。详细描述拉丝过程中,软化的预制棒通过一个细小的模具口,在牵引力的作用下形成连续的玻璃纤维。这一过程中,模具口的大小和牵引速度对光纤的直径和性能有重要影响。同时,为了防止光纤在高温下再次软化或粘结,需要进行快速冷却。拉丝与冷却VS涂覆是为了保护光纤免受环境影响并提高其机械性能而进行的表面处理。检测则是对光纤的质量进行评估和筛选。详细描述涂覆过程中,光纤经过涂覆机,在表面涂上一层聚合物涂层。这层涂层可以保护光纤免受水分、氧气等环境因素的影响,并提高其抗拉强度和耐久性。检测阶段则包括外观检测、性能检测和老化试验等步骤。通过这些检测,可以评估光纤的质量和性能,并筛选出合格品和不良品。总结词涂覆与检测03光纤拉丝工艺设备用于筛选和清洁用于制作预制棒的原材料,确保原料的质量和纯度。原料筛选与清洁设备通过化学气相沉积或物理气相沉积等方法,在特定条件下生长预制棒。合成与生长设备对预制棒表面进行抛光、清洗等处理,确保表面光滑、无缺陷。表面处理设备对预制棒的尺寸、形状、成分等进行检测,同时监控生长过程中的各种参数。检测与监控设备预制棒制作设备加热与软化设备提供持续、稳定的温度,使光纤材料软化。实时监测材料温度,确保温度控制在合适的范围内。调整炉内温度分布,确保材料均匀受热。控制炉内气氛,如氧气、氮气等,以影响材料性质。高温炉红外测温仪热场控制设备气氛控制装置拉丝塔冷却装置速度控制系统导向装置拉丝与冷却设备01020304提供拉丝所需的高度和稳定的力量。对刚拉出的光纤进行快速冷却,防止其变形或断裂。控制拉丝的速度,以确保光纤的直径和质地均匀。确保光纤在拉丝过程中保持稳定的方向和路径。在光纤表面涂覆一层或多层保护涂层,提高光纤的机械性能和保护光纤不受环境影响。涂覆机干燥装置检测仪器分路器与测试仪表快速去除涂层中的溶剂,确保涂层牢固附着在光纤上。检测光纤的几何尺寸、光学性能和机械性能等参数是否满足要求。用于测试光纤的传输性能和连接性能等。涂覆与检测设备04光纤拉丝工艺参数高纯度石英、掺杂剂等。预制棒材料直径、长度等。预制棒尺寸表面质量、气泡、杂质等。预制棒质量溶铸、烧结、研磨等。预制棒加工工艺预制棒参...
