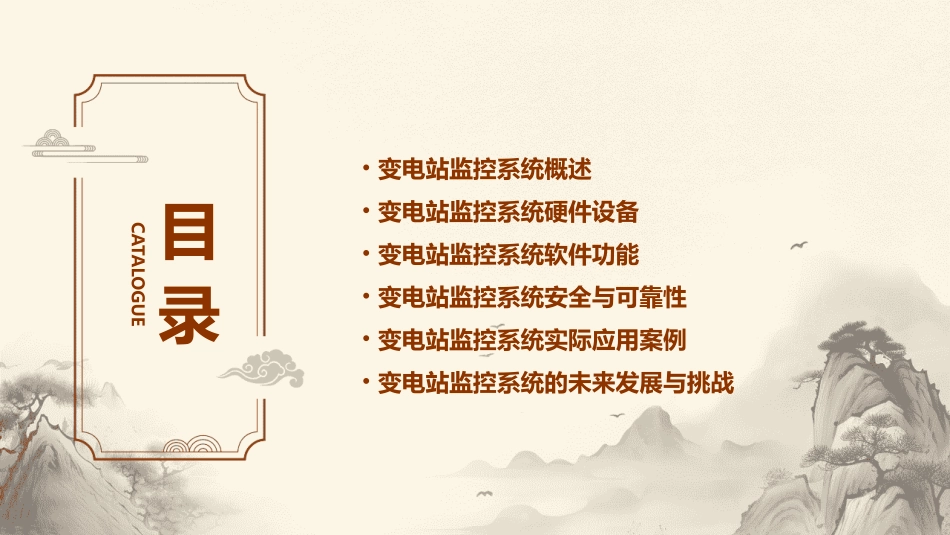

变电站监控系统课件目录CATALOGUE•变电站监控系统概述•变电站监控系统硬件设备•变电站监控系统软件功能•变电站监控系统安全与可靠性•变电站监控系统实际应用案例•变电站监控系统的未来发展与挑战变电站监控系统概述CATALOGUE01变电站监控系统是指通过自动化技术对变电站进行实时监测、控制和保护的综合性系统。定义实时监测设备运行状态、控制设备运行、保护设备免受故障影响、数据采集与处理等。功能定义与功能主要包括监控主机、通信网络、测控装置、传感器等部分。系统组成一般采用分层分布式结构，包括站控层、间隔层和过程层。架构系统组成与架构广泛应用于电力系统中的变电站，提高变电站运行的安全性、可靠性和经济性。随着技术的发展，变电站监控系统正朝着智能化、网络化、集成化的方向发展，进一步提高系统的自动化和智能化水平。监控系统的应用与发展发展应用变电站监控系统硬件设备CATALOGUE02电流和电压传感器温度传感器液位传感器压力传感器传感器与测量设备01020304用于实时监测变电站内的电流和电压，确保设备正常运行。用于监测变电站内设备的温度，预防过热和火灾。用于监测变压器油位、水箱水位等，防止油位过低或过高。用于监测气体压力或水压，确保压力在安全范围内。负责收集来自传感器的数据，并进行初步处理。数据采集模块数据传输设备数据存储设备如光纤收发器、无线数传模块等，将数据传输到监控中心。用于存储历史数据和实时数据，便于后续分析和查询。030201数据采集与传输设备负责接收、处理和存储来自数据采集与传输设备的数据。监控服务器用于实时显示变电站的运行状态和报警信息。大屏显示器提供人机交互界面，方便操作员进行远程控制和调节。操作台和键盘在出现异常情况时，及时发出声、光、电报警信号，提醒操作员处理。声光电报警装置监控中心设备变电站监控系统软件功能CATALOGUE03数据采集实时采集变电站内各种设备的运行数据，如电压、电流、功率因数等。数据处理对采集到的数据进行处理，包括数据清洗、转换和计算，以满足后续分析需求。数据采集与处理状态监测与预警状态监测实时监测变电站内设备的运行状态，判断设备是否正常工作。预警功能根据设备运行状态和参数变化趋势，及时发出预警信息，提醒运维人员采取相应措施。通过监控系统实现对变电站内设备的远程控制，如开关设备的分合闸操作。远程控制根据电网运行情况和调度指令，对变电站内的设备进行调度和优化控制。调度功能远程控制与调度数据存储将采集和处理后的数据存储在数据库中，方便后续查询和分析。报表生成根据需要生成各种报表，如运行日报表、月报表等，以便对变电站的运行情况进行统计和分析。数据存储与报表生成变电站监控系统安全与可靠性CATALOGUE04防雷采用避雷针、避雷带等设备防止直击雷对设备造成损坏。要点一要点二接地保护将设备接地，将雷电流引入地下，保障设备和人身安全。防雷与接地保护数据加密采用加密算法对传输的数据进行加密，确保数据传输过程中的安全性。网络安全设置防火墙、入侵检测系统等，防止网络攻击和非法入侵。数据加密与网络安全VS采用多套设备、线路等，确保系统在部分设备故障时仍能正常运行。容错技术通过软件、硬件等技术手段，提高系统在故障情况下的容错能力。系统冗余系统冗余与容错技术通过实时监测和数据分析，快速定位系统故障原因。根据故障原因，采取相应措施进行修复，确保系统尽快恢复正常运行。故障诊断恢复故障诊断与恢复变电站监控系统实际应用案例CATALOGUE05某地区为了提高变电站的运行效率和安全性，建设了一套先进的变电站监控系统。案例概述系统架构实施过程效果评估该系统采用分层分布式结构，包括站控层、间隔层和过程层。系统的实施包括设备选型、安装调试、系统集成等步骤，确保系统的稳定性和可靠性。该系统的应用提高了变电站的自动化水平，减少了人工干预，降低了运行成本。某地区变电站监控系统建设案例智能电网是未来电力系统的发展方向，变电站作为智能电网的重要组成部分，其监控系统的应用至关重要。智能电网概述智能电网中的变电站监控系统应具备遥测、遥控、遥信、遥调等功能，能够实现实时监...
