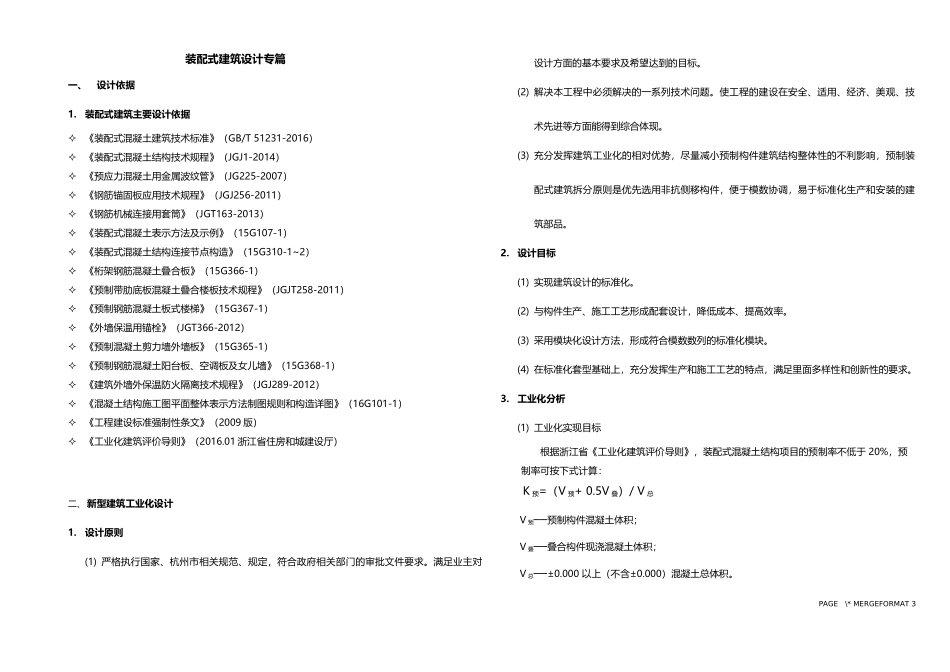

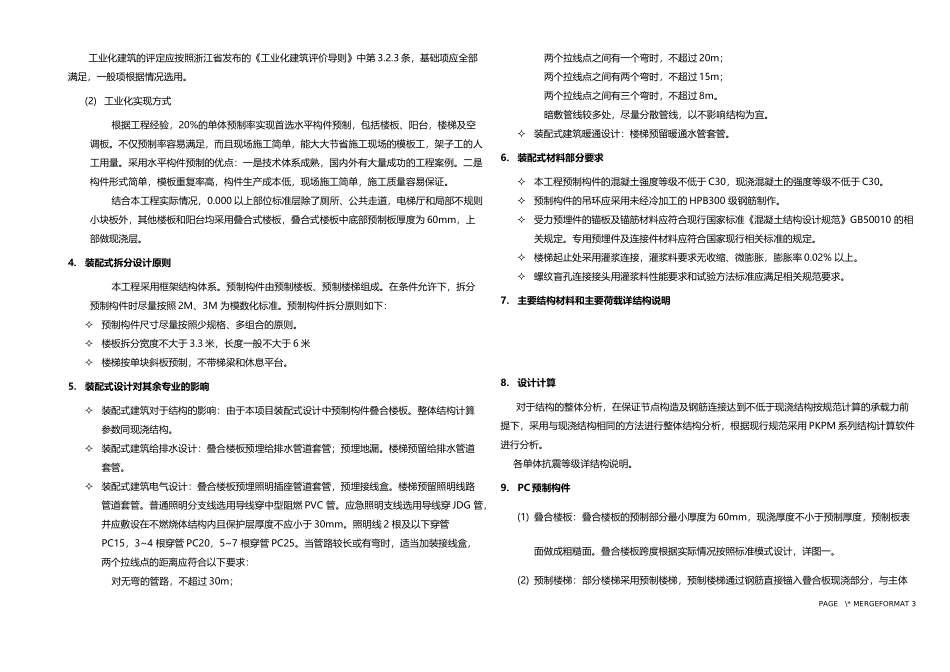

装配式建筑设计专篇一、设计依据1.装配式建筑主要设计依据《装配式混凝土建筑技术标准》（GB/T51231-2016）《装配式混凝土结构技术规程》（JGJ1-2014）《预应力混凝土用金属波纹管》（JG225-2007）《钢筋锚固板应用技术规程》（JGJ256-2011）《钢筋机械连接用套筒》（JGT163-2013）《装配式混凝土表示方法及示例》（15G107-1）《装配式混凝土结构连接节点构造》（15G310-1~2）《桁架钢筋混凝土叠合板》（15G366-1）《预制带肋底板混凝土叠合楼板技术规程》（JGJT258-2011）《预制钢筋混凝土板式楼梯》（15G367-1）《外墙保温用锚栓》（JGT366-2012）《预制混凝土剪力墙外墙板》（15G365-1）《预制钢筋混凝土阳台板、空调板及女儿墙》（15G368-1）《建筑外墙外保温防火隔离技术规程》（JGJ289-2012）《混凝土结构施工图平面整体表示方法制图规则和构造详图》（16G101-1）《工程建设标准强制性条文》（2009版）《工业化建筑评价导则》（2016.01浙江省住房和城建设厅）二、新型建筑工业化设计1.设计原则(1)严格执行国家、杭州市相关规范、规定，符合政府相关部门的审批文件要求。满足业主对设计方面的基本要求及希望达到的目标。(2)解决本工程中必须解决的一系列技术问题。使工程的建设在安全、适用、经济、美观、技术先进等方面能得到综合体现。(3)充分发挥建筑工业化的相对优势，尽量减小预制构件建筑结构整体性的不利影响，预制装配式建筑拆分原则是优先选用非抗侧移构件，便于模数协调，易于标准化生产和安装的建筑部品。2.设计目标(1)实现建筑设计的标准化。(2)与构件生产、施工工艺形成配套设计，降低成本、提高效率。(3)采用模块化设计方法，形成符合模数数列的标准化模块。(4)在标准化套型基础上，充分发挥生产和施工工艺的特点，满足里面多样性和创新性的要求。3.工业化分析(1)工业化实现目标根据浙江省《工业化建筑评价导则》，装配式混凝土结构项目的预制率不低于20%，预制率可按下式计算：K预=（V预+0.5V叠）/V总V预──预制构件混凝土体积；V叠──叠合构件现浇混凝土体积；V总──±0.000以上（不含±0.000）混凝土总体积。PAGE\*MERGEFORMAT3工业化建筑的评定应按照浙江省发布的《工业化建筑评价导则》中第3.2.3条，基础项应全部满足，一般项根据情况选用。(2)工业化实现方式根据工程经验，20%的单体预制率实现首选水平构件预制，包括楼板、阳台，楼梯及空调板。不仅预制率容易满足，而且现场施工简单，能大大节省施工现场的模板工，架子工的人工用量。采用水平构件预制的优点：一是技术体系成熟，国内外有大量成功的工程案例。二是构件形式简单，模板重复率高，构件生产成本低，现场施工简单，施工质量容易保证。结合本工程实际情况，0.000以上部位标准层除了厕所、公共走道，电梯厅和局部不规则小块板外，其他楼板和阳台均采用叠合式楼板，叠合式楼板中底部预制板厚度为60mm，上部做现浇层。4.装配式拆分设计原则本工程采用框架结构体系。预制构件由预制楼板、预制楼梯组成。在条件允许下，拆分预制构件时尽量按照2M、3M为模数化标准。预制构件拆分原则如下：预制构件尺寸尽量按照少规格、多组合的原则。楼板拆分宽度不大于3.3米，长度一般不大于6米楼梯按单块斜板预制，不带梯梁和休息平台。5.装配式设计对其余专业的影响装配式建筑对于结构的影响：由于本项目装配式设计中预制构件叠合楼板。整体结构计算参数同现浇结构。装配式建筑给排水设计：叠合楼板预埋给排水管道套管；预埋地漏。楼梯预留给排水管道套管。装配式建筑电气设计：叠合楼板预埋照明插座管道套管，预埋接线盒。楼梯预留照明线路管道套管。普通照明分支线选用导线穿中型阻燃PVC管。应急照明支线选用导线穿JDG管，并应敷设在不燃烧体结构内且保护层厚度不应小于30mm。照明线2根及以下穿管PC15，3~4根穿管PC20，5~7根穿管PC25。当管路较长或有弯时，适当加装接线盒，两个拉线点的距离应符合以下要求：对无弯的管路，不超过30m；两个拉线点之间有一个弯时，不超过20m；两个拉线点之间有两个弯时，不超过15m；两个拉线点之间有三个弯时，不超过8m。暗敷...
