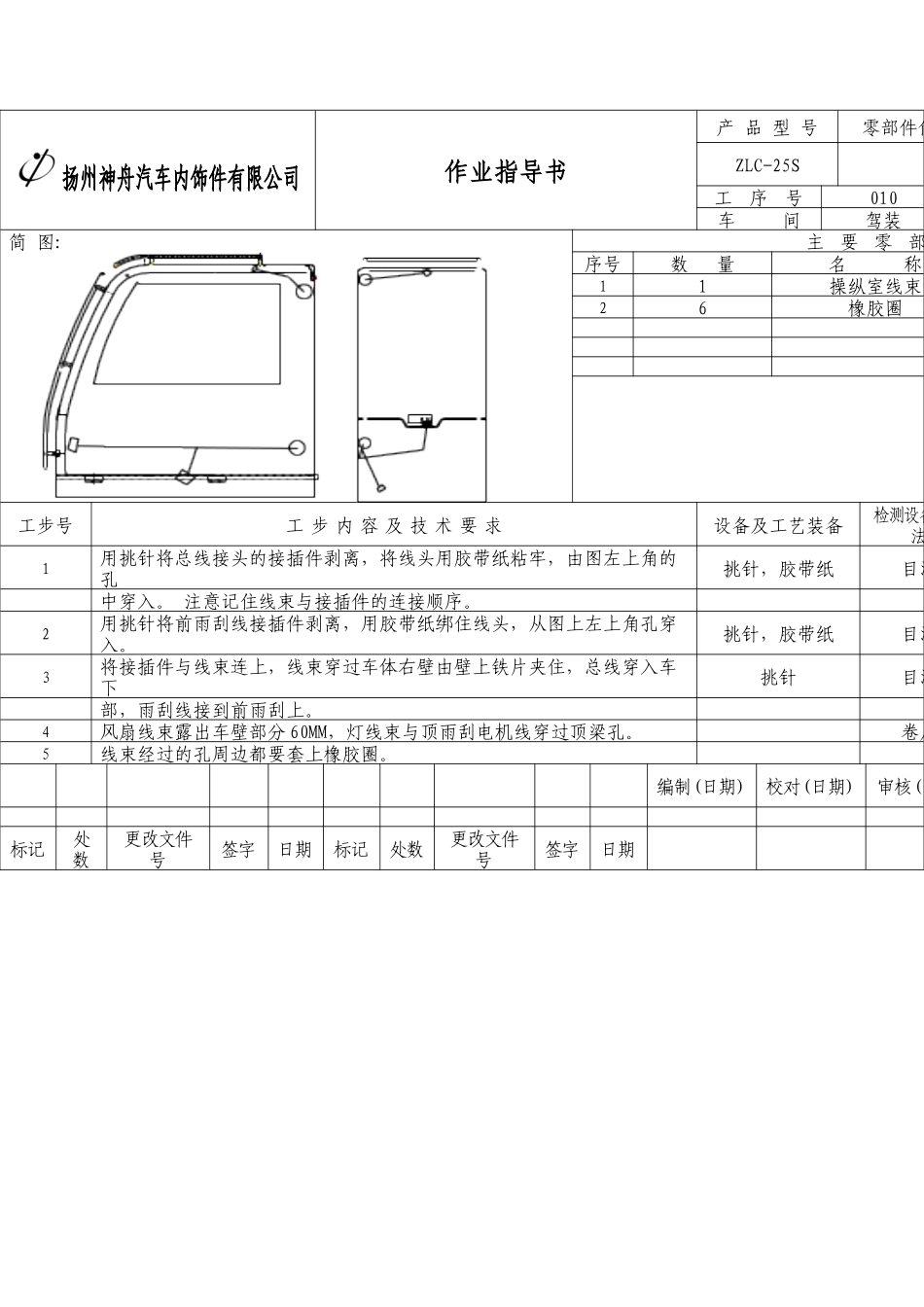

版次：扬州神舟汽车内饰件有限公司作业指导书产 品 型 号零部件代号ZLC-25S工 序 号010车 间驾装简 图:主要零部件序号数 量名 称11操纵室线束26橡胶圈工步号工 步 内 容 及 技 术 要 求设备及工艺装备检测设备及方法1用挑针将总线接头的接插件剥离，将线头用胶带纸粘牢，由图左上角的孔挑针，胶带纸目测中穿入
注意记住线束与接插件的连接顺序
2用挑针将前雨刮线接插件剥离，用胶带纸绑住线头，从图上左上角孔穿入
挑针，胶带纸目测3将接插件与线束连上，线束穿过车体右壁由壁上铁片夹住，总线穿入车下挑针目测部，雨刮线接到前雨刮上
4风扇线束露出车壁部分 60MM，灯线束与顶雨刮电机线穿过顶梁孔
卷尺5线束经过的孔周边都要套上橡胶圈

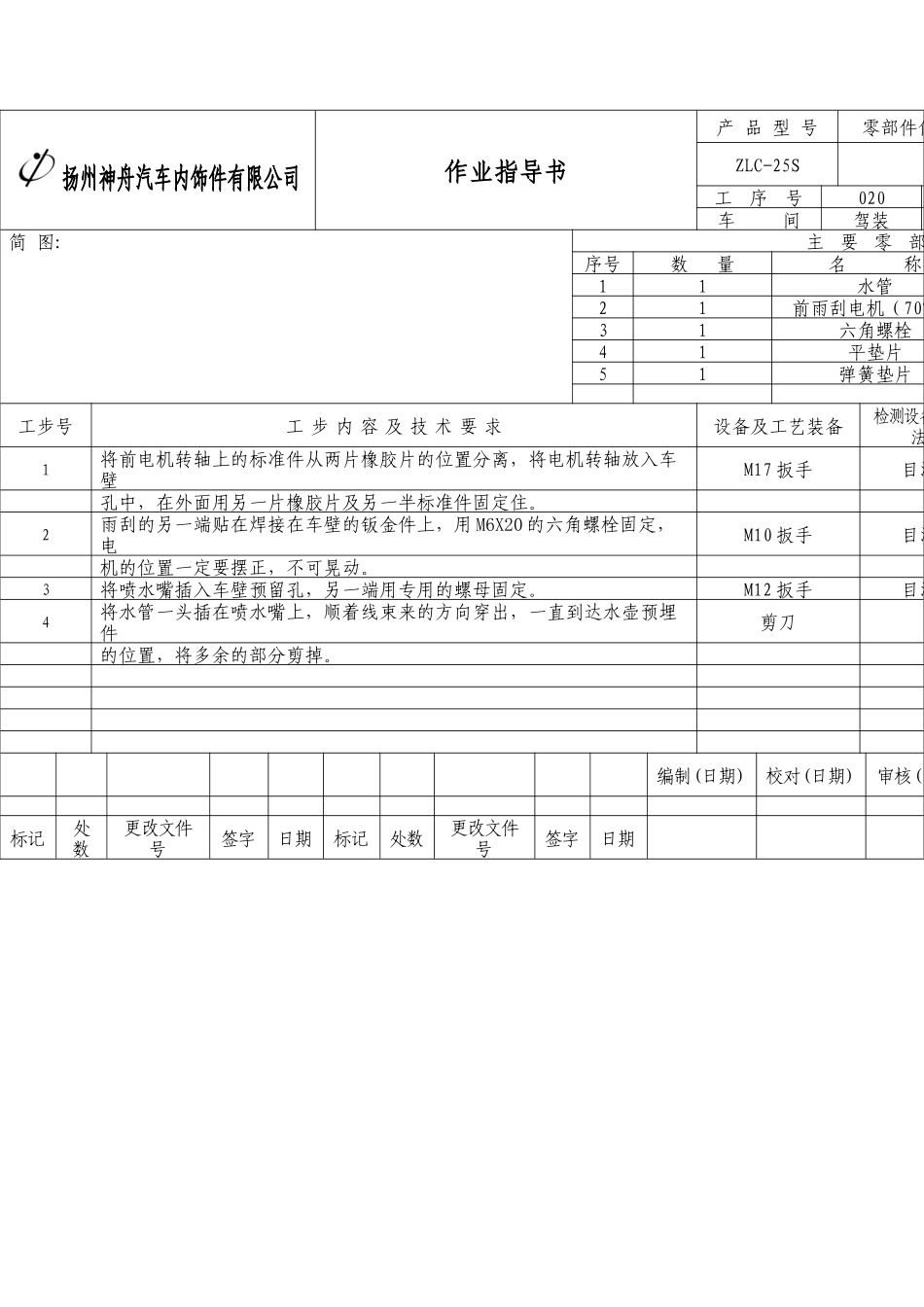

编制(日期)校对(日期)审核(日期标记处数更改文件号签字日期标记处数更改文件号签字日期扬州神舟汽车内饰件有限公司作业指导书产 品 型 号零部件代号ZLC-25S工 序 号020车 间驾装简 图:主要零部件序号数 量名 称11水管21前雨刮电机（70°31六角螺栓41平垫片51弹簧垫片工步号工 步 内 容 及 技 术 要 求设备及工艺装备检测设备及方法1将前电机转轴上的标准件从两片橡胶片的位置分离，将电机转轴放入车壁M17 扳手目测孔中，在外面用另一片橡胶片及另一半标准件固定住
2雨刮的另一端贴在焊接在车壁的钣金件上，用 M6X20 的六角螺栓固定，电M10 扳手目测机的位置一定要摆正，不可晃动
3将喷水嘴插入车壁预留孔，另一端用专用的螺母固定
M12 扳手目测4将水管一头插在喷水嘴上，顺着线束来的方向穿出，一直到达水壶预埋件剪刀的位置，将多余的部分剪掉
编制(日期)校对(日期)审核(日期标记处数更改文件号签字日期标记处数更改文件号签字日
