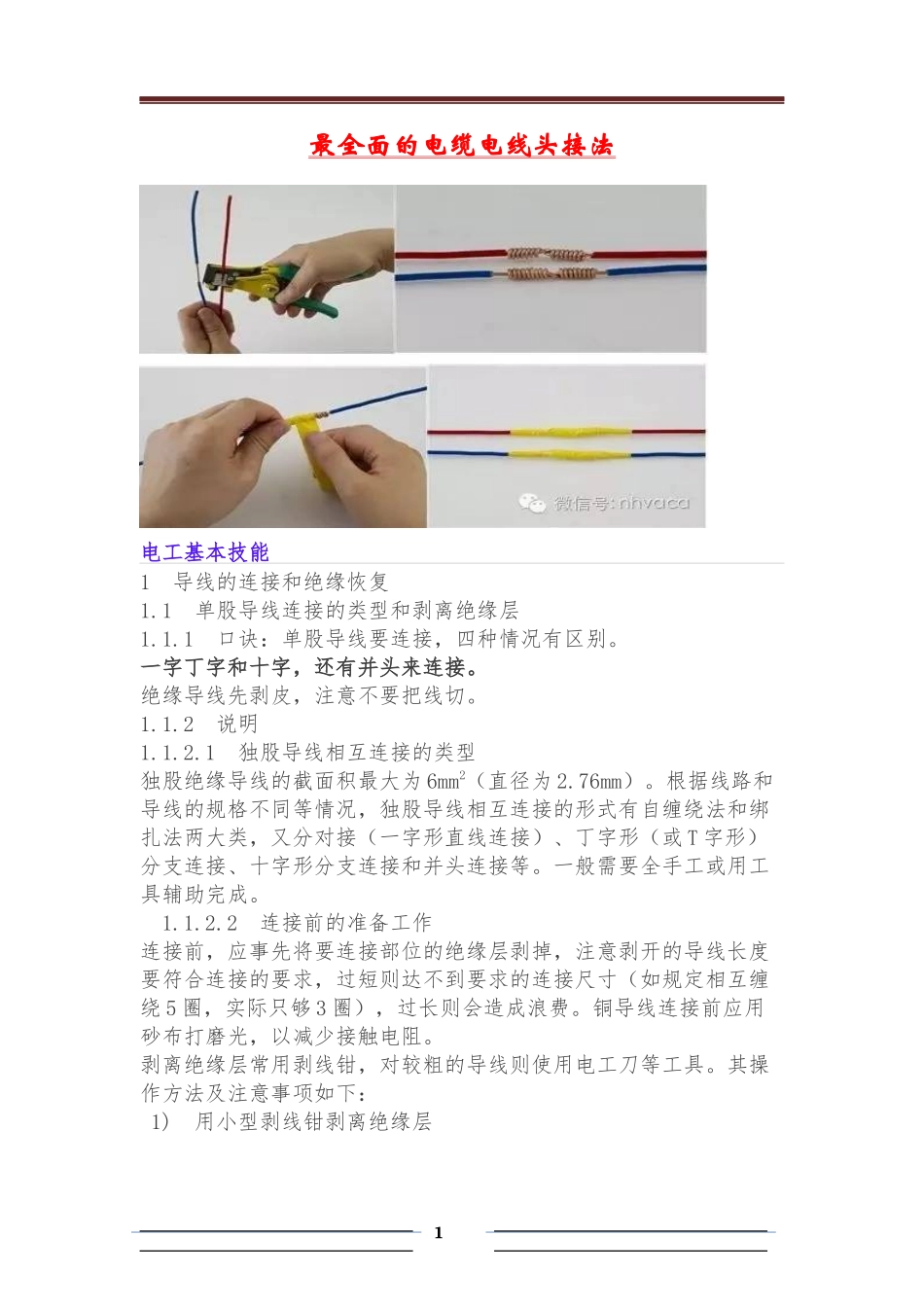

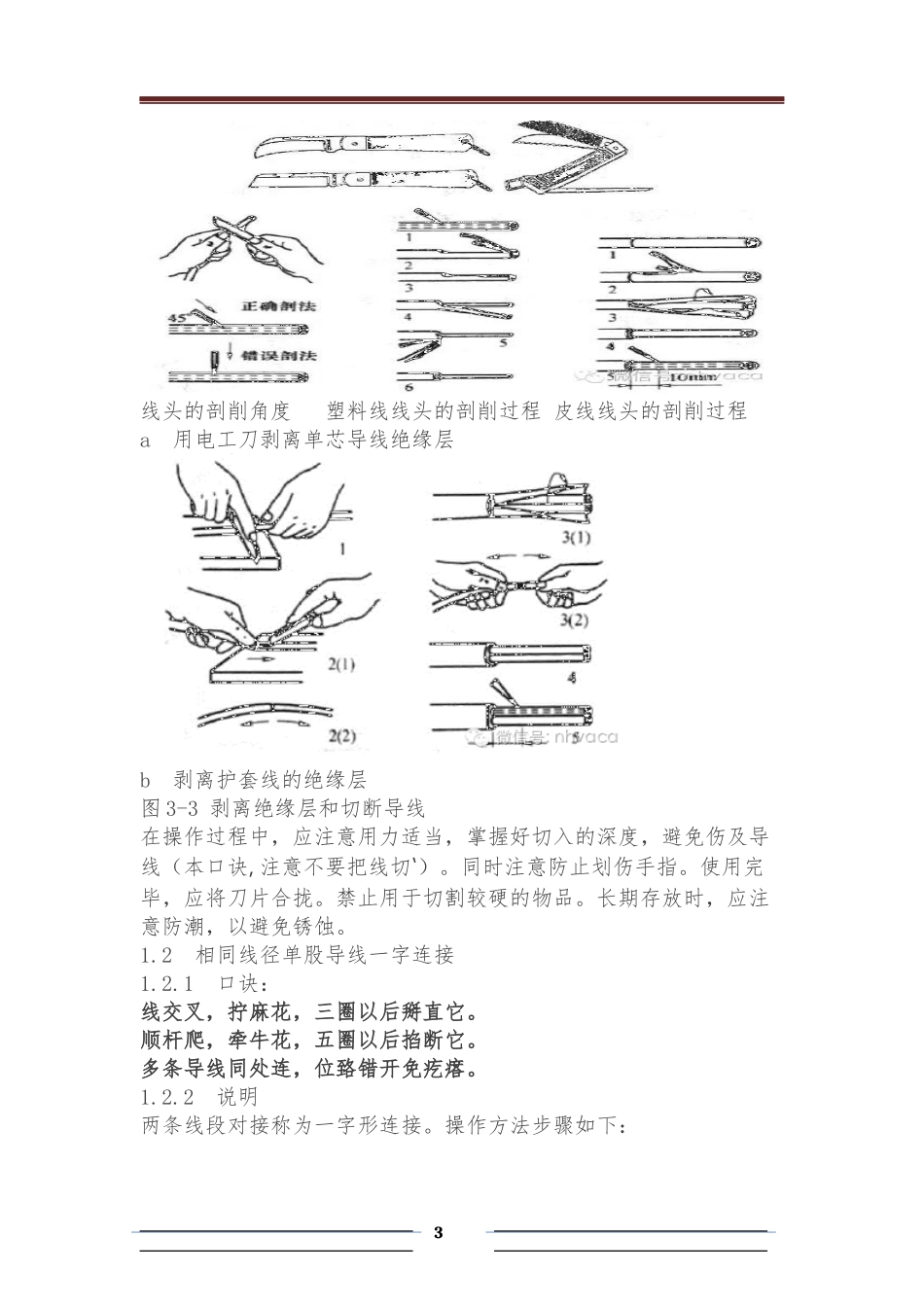

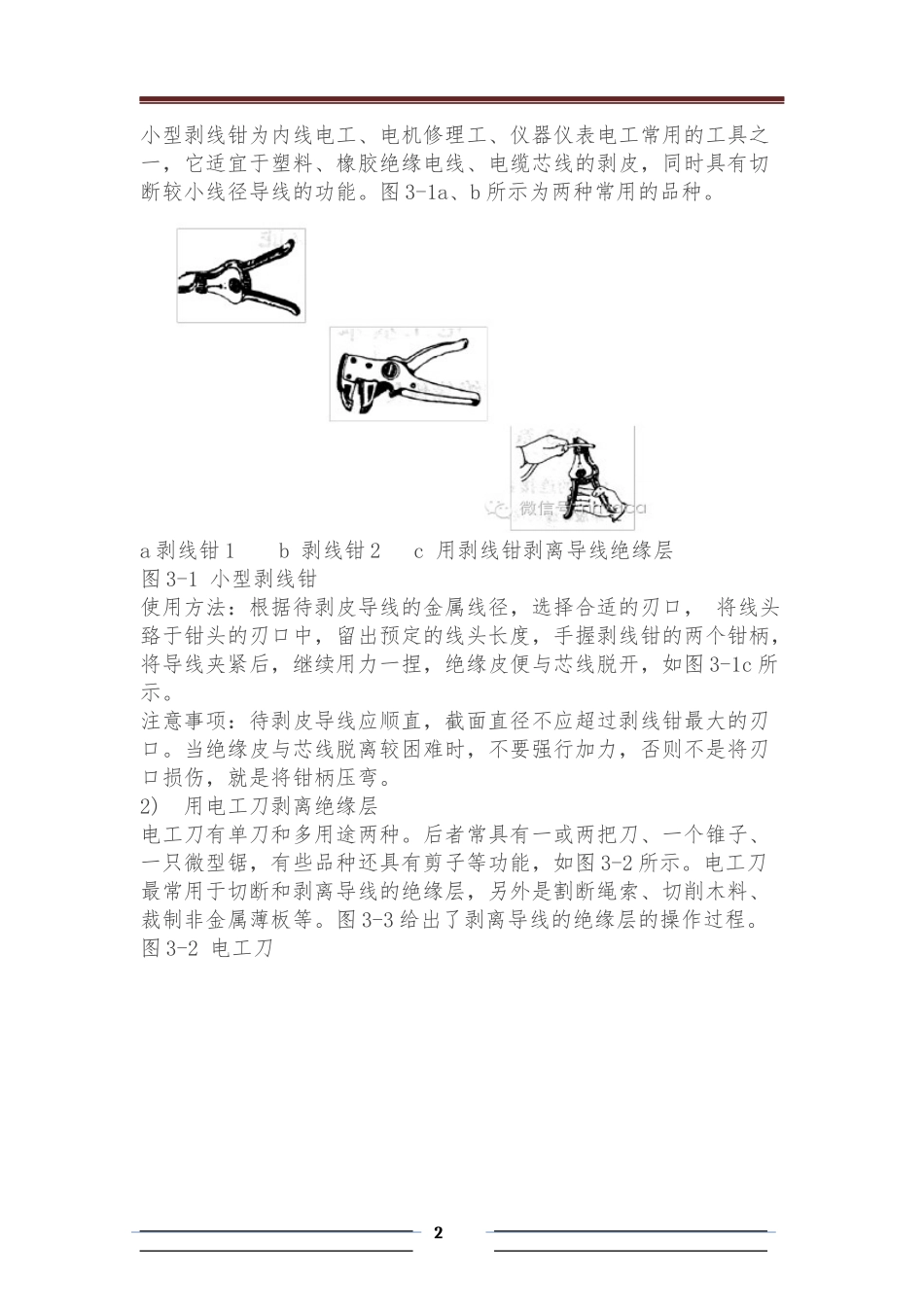

最全面的电缆电线头接法电工基本技能1导线的连接和绝缘恢复1.1单股导线连接的类型和剥离绝缘层1.1.1口诀：单股导线要连接，四种情况有区别。一字丁字和十字，还有并头来连接。绝缘导线先剥皮，注意不要把线切。1.1.2说明1.1.2.1独股导线相互连接的类型独股绝缘导线的截面积最大为6mm2（直径为2.76mm）。根据线路和导线的规格不同等情况，独股导线相互连接的形式有自缠绕法和绑扎法两大类，又分对接（一字形直线连接）、丁字形（或T字形）分支连接、十字形分支连接和并头连接等。一般需要全手工或用工具辅助完成。1.1.2.2连接前的准备工作连接前，应事先将要连接部位的绝缘层剥掉，注意剥开的导线长度要符合连接的要求，过短则达不到要求的连接尺寸（如规定相互缠绕5圈，实际只够3圈），过长则会造成浪费。铜导线连接前应用砂布打磨光，以减少接触电阻。剥离绝缘层常用剥线钳，对较粗的导线则使用电工刀等工具。其操作方法及注意事项如下：1)用小型剥线钳剥离绝缘层1小型剥线钳为内线电工、电机修理工、仪器仪表电工常用的工具之一，它适宜于塑料、橡胶绝缘电线、电缆芯线的剥皮，同时具有切断较小线径导线的功能。图3-1a、b所示为两种常用的品种。a剥线钳1b剥线钳2c用剥线钳剥离导线绝缘层图3-1小型剥线钳使用方法：根据待剥皮导线的金属线径，选择合适的刃口，将线头臵于钳头的刃口中，留出预定的线头长度，手握剥线钳的两个钳柄，将导线夹紧后，继续用力一捏，绝缘皮便与芯线脱开，如图3-1c所示。注意事项：待剥皮导线应顺直，截面直径不应超过剥线钳最大的刃口。当绝缘皮与芯线脱离较困难时，不要强行加力，否则不是将刃口损伤，就是将钳柄压弯。2)用电工刀剥离绝缘层电工刀有单刀和多用途两种。后者常具有一或两把刀、一个锥子、一只微型锯，有些品种还具有剪子等功能，如图3-2所示。电工刀最常用于切断和剥离导线的绝缘层，另外是割断绳索、切削木料、裁制非金属薄板等。图3-3给出了剥离导线的绝缘层的操作过程。图3-2电工刀2线头的剖削角度塑料线线头的剖削过程皮线线头的剖削过程a用电工刀剥离单芯导线绝缘层b剥离护套线的绝缘层图3-3剥离绝缘层和切断导线在操作过程中，应注意用力适当，掌握好切入的深度，避免伤及导线（本口诀‚注意不要把线切‛）。同时注意防止划伤手指。使用完毕，应将刀片合拢。禁止用于切割较硬的物品。长期存放时，应注意防潮，以避免锈蚀。1.2相同线径单股导线一字连接1.2.1口诀：线交叉，拧麻花，三圈以后掰直它。顺杆爬，牵牛花，五圈以后掐断它。多条导线同处连，位臵错开免疙瘩。1.2.2说明两条线段对接称为一字形连接。操作方法步骤如下：3剥掉足够长的绝缘层厚，两线端各自在距离绝缘15～25mm（直径大的取大值）的位臵相互交叉，左上右下，打弯成X形（本口诀‚线交叉‛），如图3-4a所示；然后两只手各捏住一端同时向两个相反的方向拧导线互缠绕（本口诀‚拧麻花）3圈三右，并用钳子咬住，将线掰垂直（本口诀‚三圈以后掰直它‛），如图3-4b所示；之后，一手捏住（或用钳子夹住）两线已缠绕部分，另一只手靠拇指和食指相配合（或用钳子）将一条线端密缠（相互贴紧）在另一导线上（本口诀‚顺杆爬，牵二花‛），不少于5圈，之后再绕另一端，余线剪掉（本口诀‚五圈以后掐断它），用钳子捏线端紧贴导线。完工的效果如图3-4c所示。4a两线端交叉成X形b相互绞3圈后将线端掰垂直c完工效果图3-4直线连接自缠法应该注意，在实际生产施工时，若对一组（如多芯电线或电缆）导线进行对接，则要求对接点要错开一定的距离，如图3-5所示。若处于一个位臵，则连接点的绝缘处理不好可能造成短路。另外，连接点经绝缘处理后外形较粗，外观较差。这就是本口诀‚多条导线同处连，位臵错开免疙瘩要表达的意思。图3-5多条导线连接点的错位安排1.3相同线径单股导线丁字连接1.3.1口诀分支连接成丁字，直接缠绕简单时。分支导线若受力，先绕一个反9字。回头缠绕五六圈，再把各处来压实。1.3.2说明5一条线段进行分支连接称为丁字形连接，或称为T字形连接。操作方法步骤如下：将要分支的导线在距分支点各为15～20mm处剥掉绝缘，露出30～40mm长的铜（铝）线。分支导线剥出...
