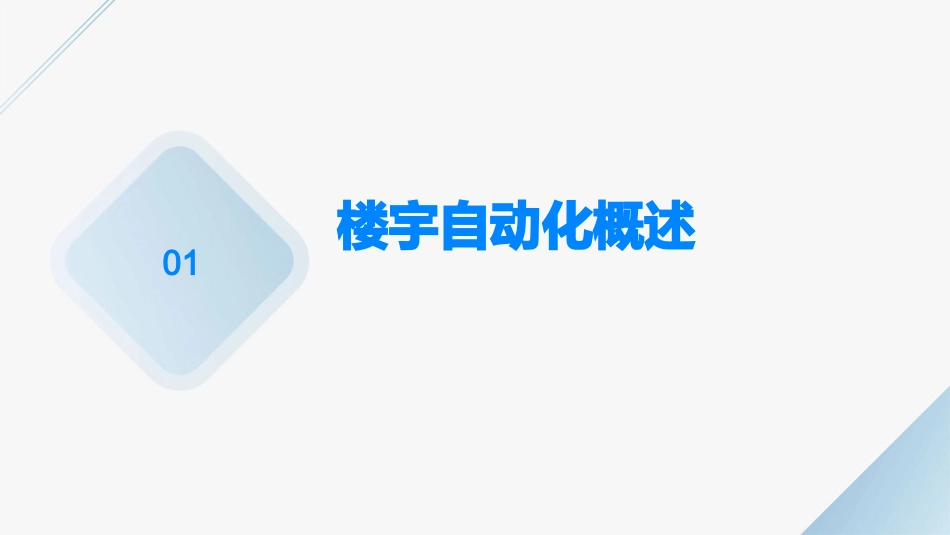

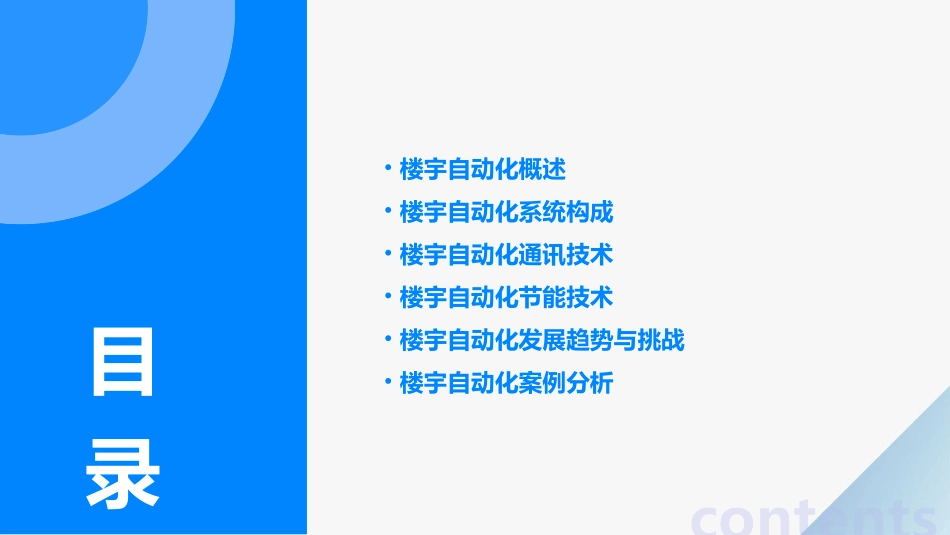

楼宇自动化资料课件•楼宇自动化概述•楼宇自动化系统构成•楼宇自动化通讯技术•楼宇自动化节能技术•楼宇自动化发展趋势与挑战•楼宇自动化案例分析contents目录楼宇自动化概述01楼宇自动化的定义楼宇自动化是指利用计算机、网络、通信、自动控制等技术，对楼宇内的各种设备、系统进行智能化管理，实现设备的安全、节能、高效运行。楼宇自动化系统通过对楼宇设备的数据采集、监视和控制，可以实现设备的自动化控制和优化管理，提高楼宇的使用舒适度和能源效率。进入21世纪，随着网络、通信、物联网等技术的发展，楼宇自动化得到了广泛应用和推广，各种智能化楼宇不断涌现。目前，楼宇自动化技术已经成为了建筑智能化管理的重要组成部分，被广泛应用于商业、住宅、酒店等领域。楼宇自动化起源于20世纪70年代，随着计算机技术的发展，逐渐实现了对楼宇设备的自动化控制。楼宇自动化的历史与发展楼宇自动化系统可以应用于各种建筑类型，如商业写字楼、酒店、医院、住宅等。在酒店中，楼宇自动化系统可以实现客房智能化管理、能源监测与控制等功能，提高酒店的服务质量和客户体验。在商业写字楼中，楼宇自动化系统可以实现对空调、照明、电梯等设备的智能化控制和管理，提高楼宇的能源效率和舒适度。在医院中，楼宇自动化系统可以对医疗设备、病房等进行智能化管理，提高医院的管理效率和医疗服务水平。楼宇自动化的应用场景楼宇自动化系统构成02温度传感器湿度传感器光照传感器空气质量传感器传感器01020304用于监测楼宇内的温度，将温度转化为电信号传输给控制器。用于监测楼宇内的湿度，将湿度转化为电信号传输给控制器。用于监测楼宇内的光照强度，将光照强度转化为电信号传输给控制器。用于监测楼宇内的空气质量，将空气质量转化为电信号传输给控制器。可编程逻辑控制器，能够接收传感器的信号并对执行器进行控制。PLC控制器直接数字控制器，是一种智能化的楼宇自动化控制器。DDC控制器网络控制器单元，是一种通过网络进行控制和监控的控制器。NCU控制器远程终端单元，是一种远程监控和控制楼宇设备的控制器。RTU控制器控制器电动执行器的一种，用于控制楼宇内的水、蒸汽、空气等介质的流量和压力。电动阀电动执行器的一种，用于调节楼宇内的温度、湿度等环境参数。电动调节阀电动执行器的一种，用于控制楼宇内的门和出入口的开关。电动门用于控制楼宇内的照明设备，如灯具、窗帘等。照明控制模块执行器用于监控楼宇内的环境参数和设备运行状态，可实时显示数据和图像。监控软件控制软件报警软件维护软件用于控制楼宇内的设备，可设置参数和调整控制策略。用于报警处理和故障诊断，可实时监测异常情况并发出警报。用于维护和管理楼宇自动化系统，可进行系统备份、恢复和升级等操作。上位机楼宇自动化通讯技术03优点结构简单，易于扩展，可靠性高，稳定性好。缺点对总线的依赖度高，一旦总线出现故障，整个系统可能受到影响。总线型网络拓扑结构楼宇自动化系统中的总线型网络拓扑结构是指各设备通过总线进行连接，总线作为通信干线，各设备之间实现数据交换。总线型网络拓扑结构03应用场景广泛应用于楼宇自动化、照明控制、空调控制、安防监控等领域。01LonWorks技术LonWorks是一种开放的、基于IP的标准，用于智能楼宇、工业自动化、家庭自动化等领域。02设计理念基于LonWorks技术的智能楼宇设计主要遵循“分散控制、集中管理”的理念，实现楼宇设备的智能化、网络化。基于LonWorks技术的智能楼宇设计123Modbus是一种串行通信协议，广泛应用于工业自动化领域，而TCP是互联网协议中的一种传输协议。Modbus/TCP协议Modbus/TCP协议结合了Modbus协议的可靠性和TCP协议的便捷性，具有高可靠性、实时性、灵活性和易于集成等优点。应用优势广泛应用于楼宇自动化系统中，可以实现楼宇设备与上位机之间的数据传输与控制。应用场景Modbus/TCP通讯协议在楼宇自动化中的应用楼宇自动化节能技术04总结词：空调系统是楼宇中能耗最大的部分，因此对其进行节能优化至关重要。详细描述1.合理设计空调系统：根据楼宇的实际需求和环境条件，合理设计空调系统的结构和布局，以提高能源利用效率。2.采...
