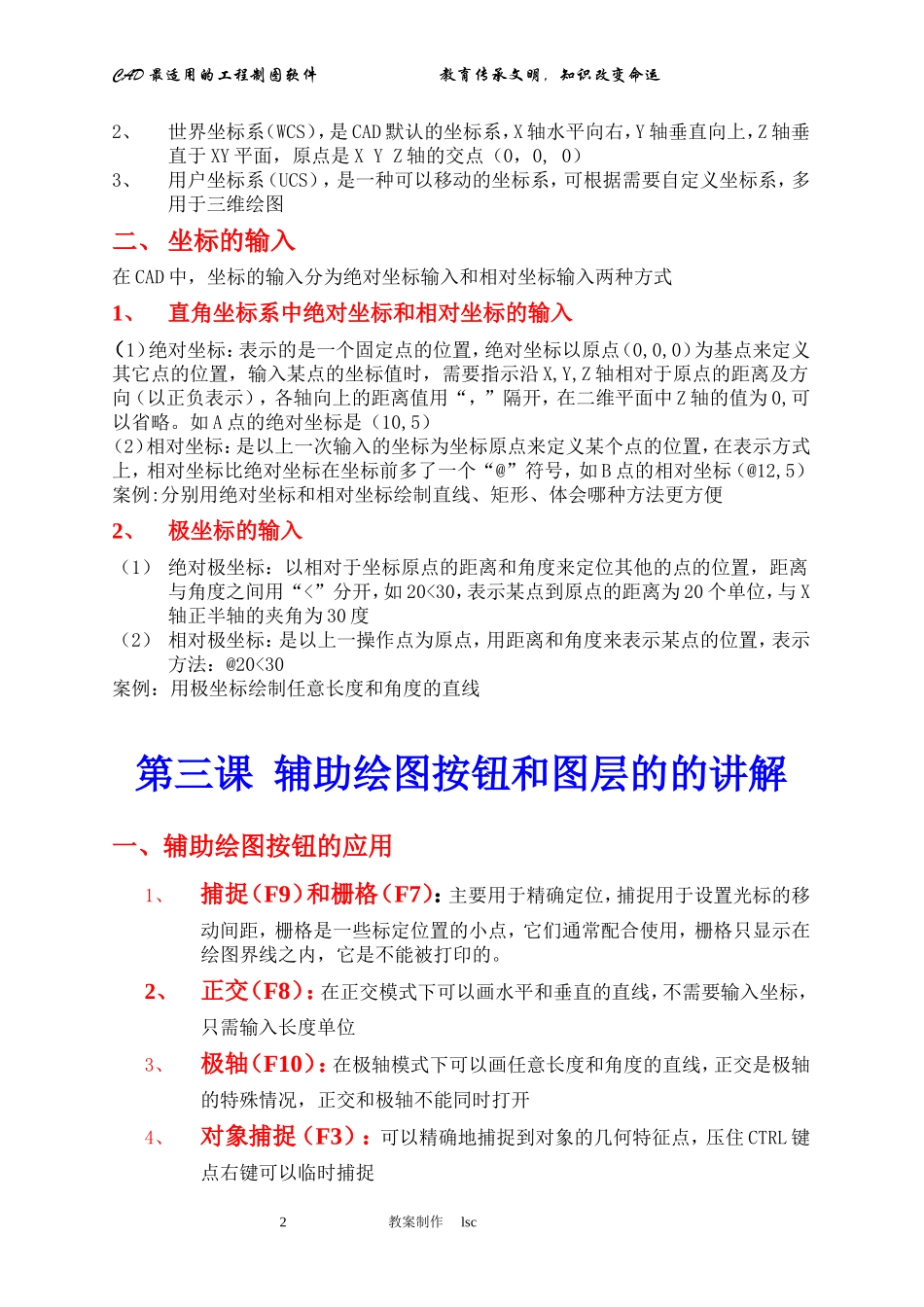

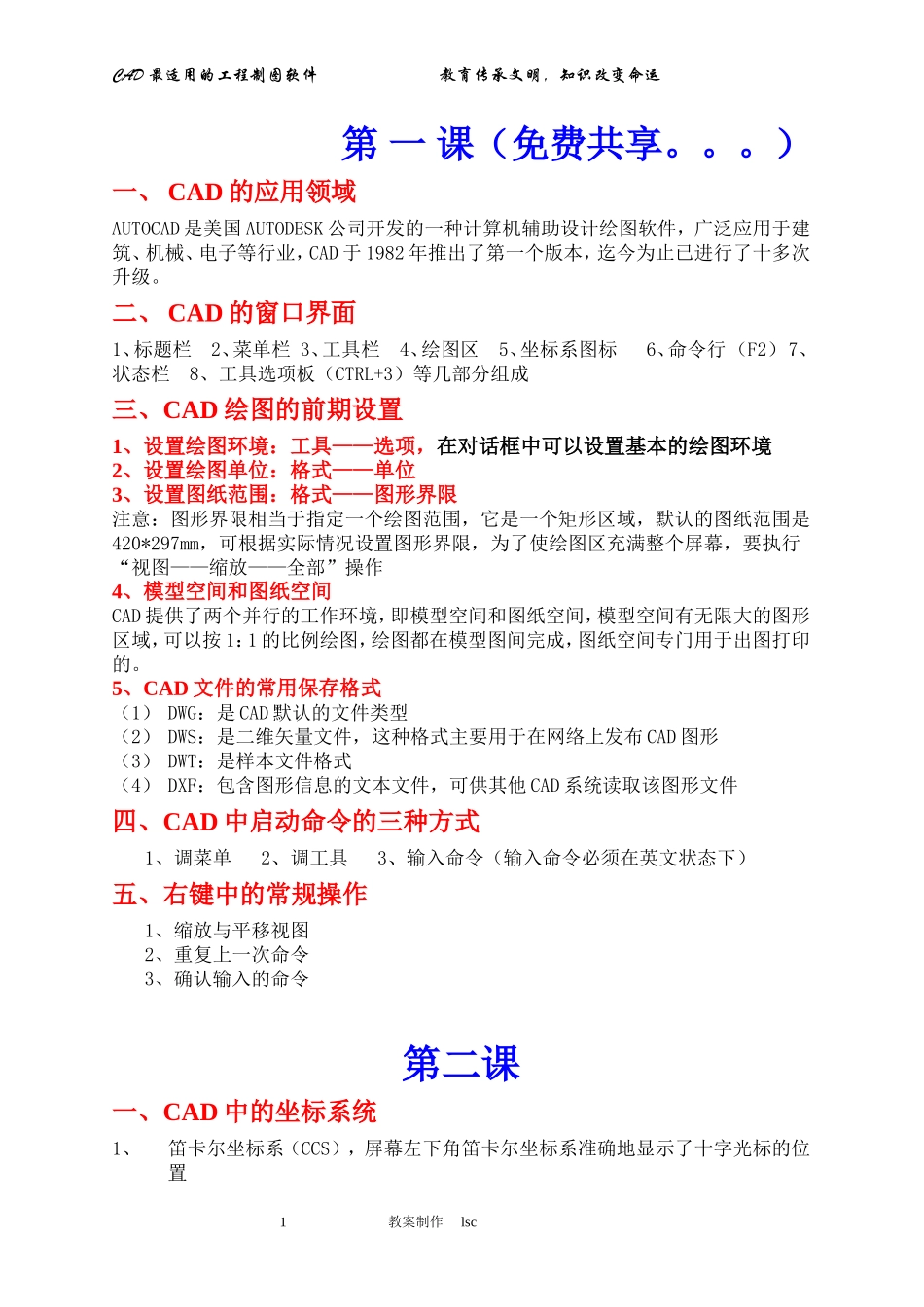

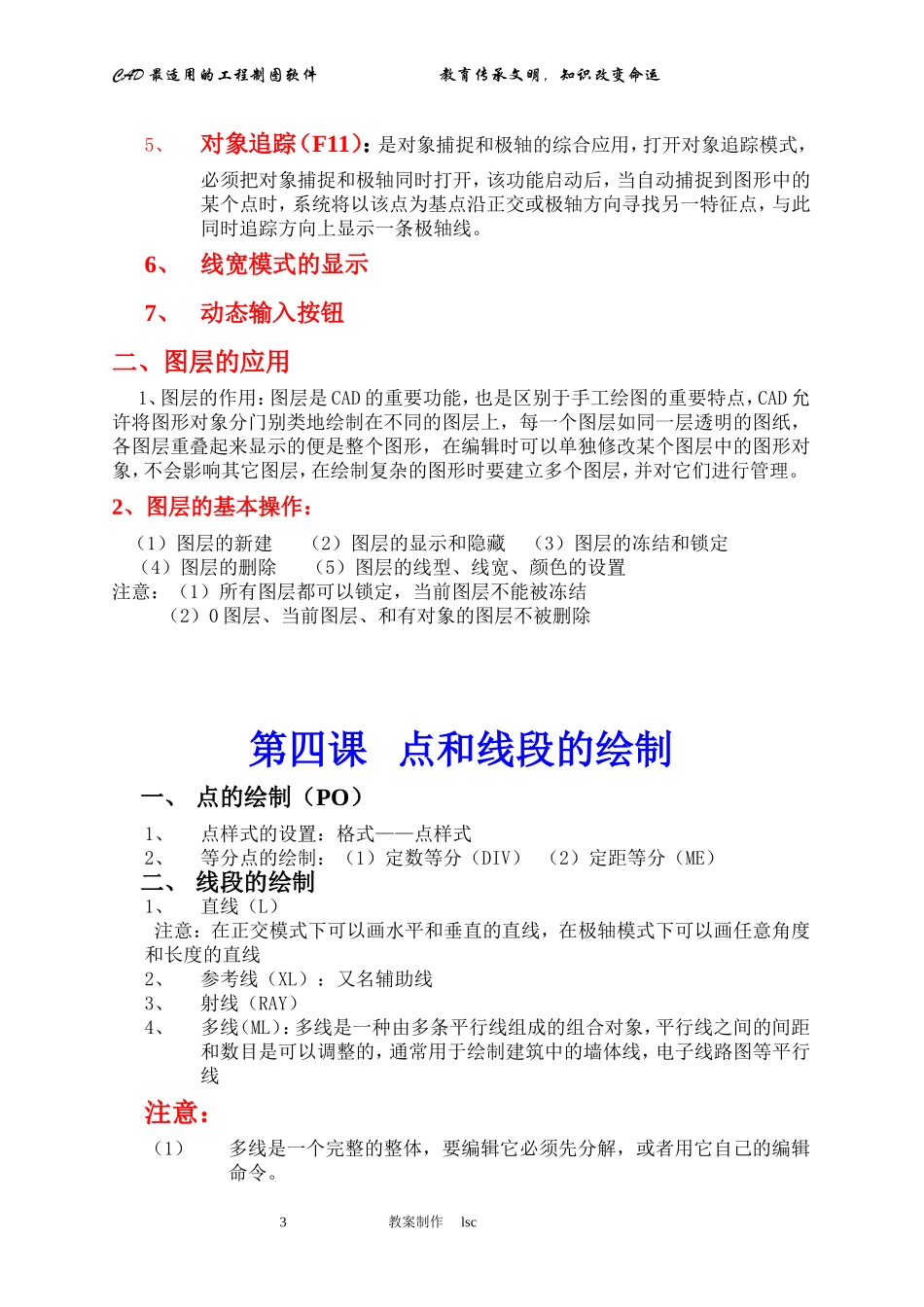

CAD最适用的工程制图软件教育传承文明，知识改变命运第一课（免费共享。。。）一、CAD的应用领域AUTOCAD是美国AUTODESK公司开发的一种计算机辅助设计绘图软件，广泛应用于建筑、机械、电子等行业，CAD于1982年推出了第一个版本，迄今为止已进行了十多次升级。二、CAD的窗口界面1、标题栏2、菜单栏3、工具栏4、绘图区5、坐标系图标6、命令行（F2）7、状态栏8、工具选项板（CTRL+3）等几部分组成三、CAD绘图的前期设置1、设置绘图环境：工具——选项，在对话框中可以设置基本的绘图环境2、设置绘图单位：格式——单位3、设置图纸范围：格式——图形界限注意：图形界限相当于指定一个绘图范围，它是一个矩形区域，默认的图纸范围是420*297mm，可根据实际情况设置图形界限，为了使绘图区充满整个屏幕，要执行“视图——缩放——全部”操作4、模型空间和图纸空间CAD提供了两个并行的工作环境，即模型空间和图纸空间，模型空间有无限大的图形区域，可以按1：1的比例绘图，绘图都在模型图间完成，图纸空间专门用于出图打印的。5、CAD文件的常用保存格式（1）DWG：是CAD默认的文件类型（2）DWS：是二维矢量文件，这种格式主要用于在网络上发布CAD图形（3）DWT：是样本文件格式（4）DXF：包含图形信息的文本文件，可供其他CAD系统读取该图形文件四、CAD中启动命令的三种方式1、调菜单2、调工具3、输入命令（输入命令必须在英文状态下）五、右键中的常规操作1、缩放与平移视图2、重复上一次命令3、确认输入的命令第二课一、CAD中的坐标系统1、笛卡尔坐标系（CCS），屏幕左下角笛卡尔坐标系准确地显示了十字光标的位置1教案制作lscCAD最适用的工程制图软件教育传承文明，知识改变命运2、世界坐标系（WCS），是CAD默认的坐标系，X轴水平向右，Y轴垂直向上，Z轴垂直于XY平面，原点是XYZ轴的交点（0，0,0）3、用户坐标系（UCS），是一种可以移动的坐标系，可根据需要自定义坐标系，多用于三维绘图二、坐标的输入在CAD中，坐标的输入分为绝对坐标输入和相对坐标输入两种方式1、直角坐标系中绝对坐标和相对坐标的输入（1）绝对坐标：表示的是一个固定点的位置，绝对坐标以原点（0,0,0）为基点来定义其它点的位置，输入某点的坐标值时，需要指示沿X,Y,Z轴相对于原点的距离及方向（以正负表示），各轴向上的距离值用“，”隔开，在二维平面中Z轴的值为0,可以省略。如A点的绝对坐标是（10,5）（2）相对坐标：是以上一次输入的坐标为坐标原点来定义某个点的位置，在表示方式上，相对坐标比绝对坐标在坐标前多了一个“@”符号，如B点的相对坐标（@12,5）案例:分别用绝对坐标和相对坐标绘制直线、矩形、体会哪种方法更方便2、极坐标的输入（1）绝对极坐标：以相对于坐标原点的距离和角度来定位其他的点的位置，距离与角度之间用“<”分开，如20<30，表示某点到原点的距离为20个单位，与X轴正半轴的夹角为30度（2）相对极坐标：是以上一操作点为原点，用距离和角度来表示某点的位置，表示方法：@20<30案例：用极坐标绘制任意长度和角度的直线第三课辅助绘图按钮和图层的的讲解一、辅助绘图按钮的应用1、捕捉（F9）和栅格（F7）：主要用于精确定位，捕捉用于设置光标的移动间距，栅格是一些标定位置的小点，它们通常配合使用，栅格只显示在绘图界线之内，它是不能被打印的。2、正交（F8）：在正交模式下可以画水平和垂直的直线，不需要输入坐标，只需输入长度单位3、极轴（F10）：在极轴模式下可以画任意长度和角度的直线，正交是极轴的特殊情况，正交和极轴不能同时打开4、对象捕捉（F3）：可以精确地捕捉到对象的几何特征点，压住CTRL键点右键可以临时捕捉2教案制作lscCAD最适用的工程制图软件教育传承文明，知识改变命运5、对象追踪（F11）：是对象捕捉和极轴的综合应用，打开对象追踪模式，必须把对象捕捉和极轴同时打开，该功能启动后，当自动捕捉到图形中的某个点时，系统将以该点为基点沿正交或极轴方向寻找另一特征点，与此同时追踪方向上显示一条极轴线。6、线宽模式的显示7、动态输入按钮二、图层的应用1、图层的作用：图层是CAD的重要功能，也是区别于手工绘图的重要特点，CAD允许将图形对象分门...
