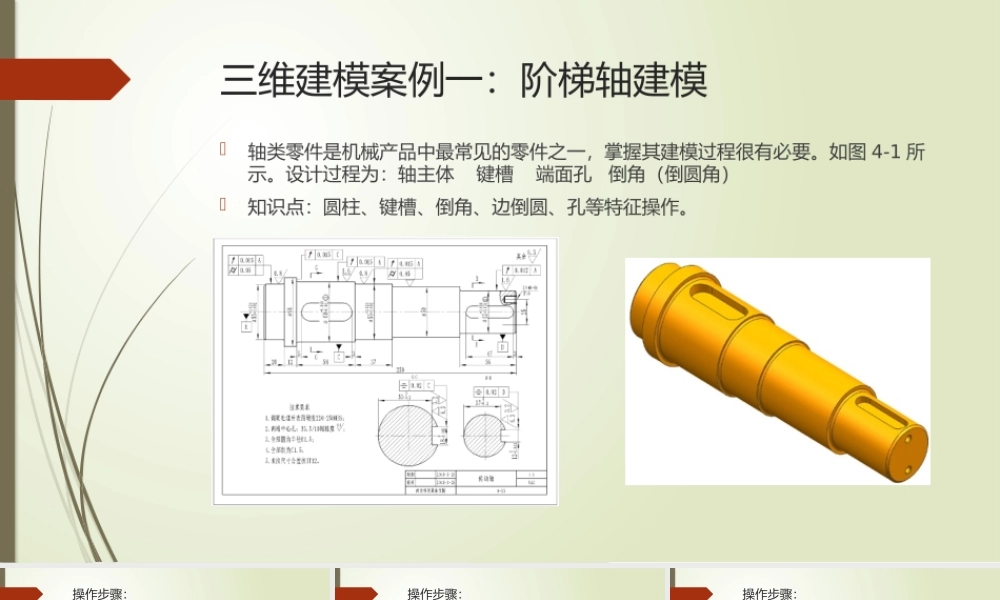

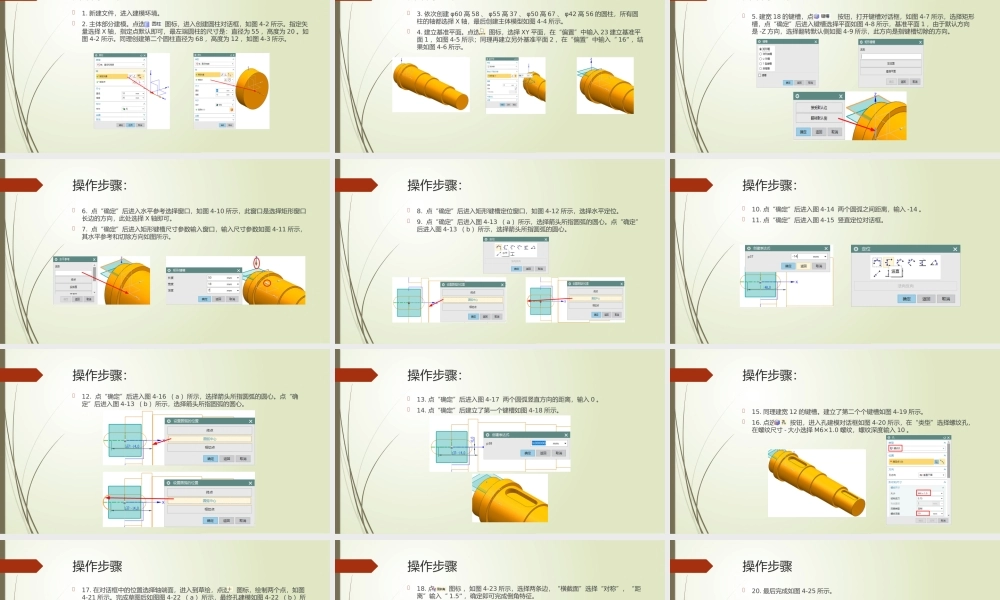

三维建模案例一：阶梯轴建模轴类零件是机械产品中最常见的零件之一，掌握其建模过程很有必要。如图 4-1 所示。设计过程为：轴主体 键槽 端面孔 倒角（倒圆角）知识点：圆柱、键槽、倒角、边倒圆、孔等特征操作。操作步骤：1. 新建文件，进入建模环境。2. 主体部分建模。点选 图标，进入创建圆柱对话框，如图 4-2 所示。指定矢量选择 X 轴，指定点默认即可，最左端圆柱的尺寸是：直径为 55 ，高度为 20 。如图 4-2 所示。同理创建第二个圆柱直径为 68 ，高度为 12 ，如图 4-3 所示。操作步骤：3. 依次创建 φ60 高 58 、 φ55 高 37 、 φ50 高 67 、 φ42 高 56 的圆柱，所有圆柱的轴都选择 X 轴，最后创建主体模型如图 4-4 所示。4. 建立基准平面。点选 图标，选择 XY 平面，在“偏置”中输入 23 建立基准平面 1 ，如图 4-5 所示；同理再建立另外基准平面 2 ，在“偏置”中输入“ 16” ，结果如图 4-6 所示。操作步骤：5. 建宽 18 的键槽，点选 按钮，打开键槽对话框，如图 4-7 所示，选择矩形槽，点“确定”后进入键槽选择平面如图 4-8 所示，基准平面 1 ，由于默认方向是 -Z 方向，选择翻转默认侧如图 4-9 所示，此方向是指键槽切除的方向。操作步骤：6. 点“确定”后进入水平参考选择窗口，如图 4-10 所示，此窗口是选择矩形窗口长边的方向，此处选择 X 轴即可。7. 点“确定”后进入矩形键槽尺寸参数输入窗口，输入尺寸参数如图 4-11 所示，其水平参考和切除方向如图所示。操作步骤：8. 点“确定”后进入矩形键槽定位窗口，如图 4-12 所示，选择水平定位。9. 点“确定”后进入图 4-13 （ a ）所示，选择箭头所指圆弧的圆心。点“确定”后进入图 4-13 （ b ）所示，选择箭头所指圆弧的圆心。操作步骤：10. 点“确定”后进入图 4-14 两个圆弧之间距离，输入 -14 。11. 点“确定”后进入图 4-15 竖直定位对话框。操作步骤：12. 点“确定”后进入图 4-16 （ a ）所示，选择箭头所指圆弧的圆心。点“确定”后进入图 4-13 （ b ）所示，选择箭头所指圆弧的圆心。操作步骤：13. 点“确定”后进入图 4-17 两个圆弧竖直方向的距离，输入 0 。14. 点“确定”后建立了第一个键槽如图 4-18 所示。操作步骤：15. 同理建宽 12 的键槽。建立了第二个个键槽如图 4-19 所示。16. 点选 按...
