指针式万用表读数训练练习题VIP免费

指针式万用表读数训练练习题_第1页
1/6
指针式万用表读数训练练习题_第2页
2/6
指针式万用表读数训练练习题_第3页
3/6

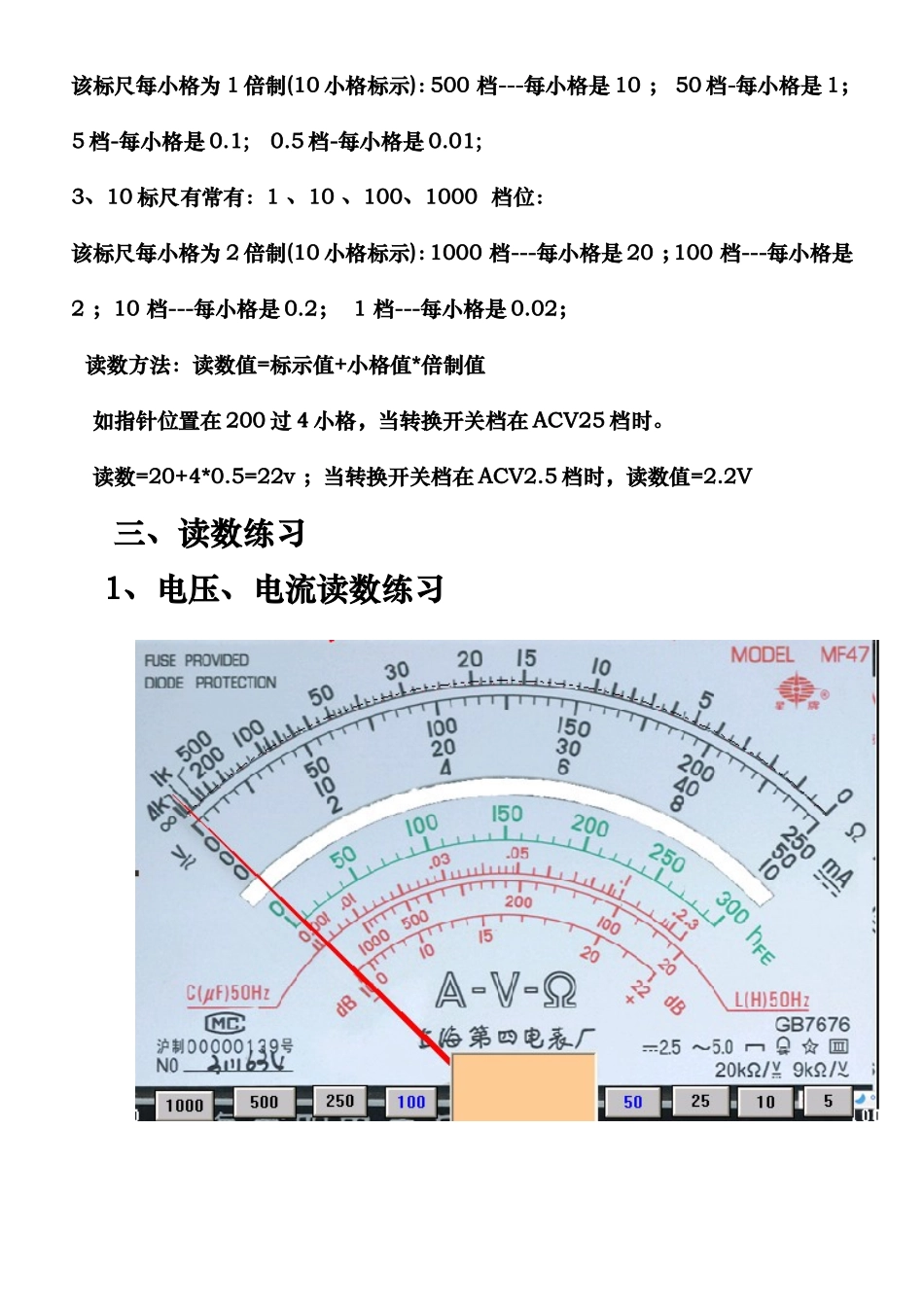

指针式万用表的读数训练指针式万用表读数训练:一、电流、电压档位值=满刻度值(此时读数最确),观测标尺为第二条标尺(从上至下),如果指针在250满刻度位时,那么1、当转换开关在交流电压档250v(ACV250V)---读数值就为250V2、当转换开关在交流电压档50v(ACV50V)-----读数值就为50V3、当转换开关在直流电流档25mA(DcmA25mA)-----读数值就为25mA二、读数方法各档位标尺倍制;1、250标尺有常有0.25、2.5、25、250、2500档位该标尺每小格为5倍制(10小格标示):2500档每小格是50;250档---每小格是525档---每小格就是0.5;2.5档---每小格就是0.05;0.25档—每小格是0.0052、50标尺有常有0.5、5、50、500、档为该标尺每小格为1倍制(10小格标示):500档---每小格是10;50档-每小格是1;5档-每小格是0.1;0.5档-每小格是0.01;3、10标尺有常有:1、10、100、1000档位:该标尺每小格为2倍制(10小格标示):1000档---每小格是20;100档---每小格是2;10档---每小格是0.2;1档---每小格是0.02;读数方法:读数值=标示值+小格值*倍制值如指针位置在200过4小格,当转换开关档在ACV25档时。读数=20+4*0.5=22v;当转换开关档在ACV2.5档时,读数值=2.2V三、读数练习1、电压、电流读数练习注:测电流、电压时指针越靠近满刻度值,测量数值就越准确。测量时请调整合适的档位使指针位置指示在1/2与满刻度之间。确保测量的准确度。2、电阻读数测量读数前进行欧姆调零,指针在标尺中间的数值叫欧姆中心中值,此时测量的数值最准确,因此调整转换开关倍率档,使指针尽量靠近欧姆中心值。序号指针位置转换开关位置读数值备注150过2小格ACV5002150过3小格DCV2.53200过3小格ACV25040过7小格DcmA5005100过9小格DCV2.56100过3小格ACV100070过6小格DCV0.5850过7小格AcmA1009200过9小格ACV25010150过1小格DCV25常用电阻倍率档有×1×10×100×1K×10K序号指针位置转换开关位置读数值备注10过9格×125过6格×1K0315过3格×100430过7格×10550过8格×10K题一:一多用电表的电阻挡有三个倍率,分别是×1、×10、×100.用×10挡测量某电阻时,操作步骤正确,发现表头指针偏转角度很小,为了较准确地进行测量,应换到挡,如果换挡后立即用表笔连接待测电阻进行读数,那么缺少的步骤是;若补上该步骤后测量,表盘的示数如图所示,则该电阻的阻值是Ω.若将该表的选择开关置于1mA挡测电流,表盘示数仍如图所示,则被测电流为mA;若用直流15V挡测量电压,则读数为V.
