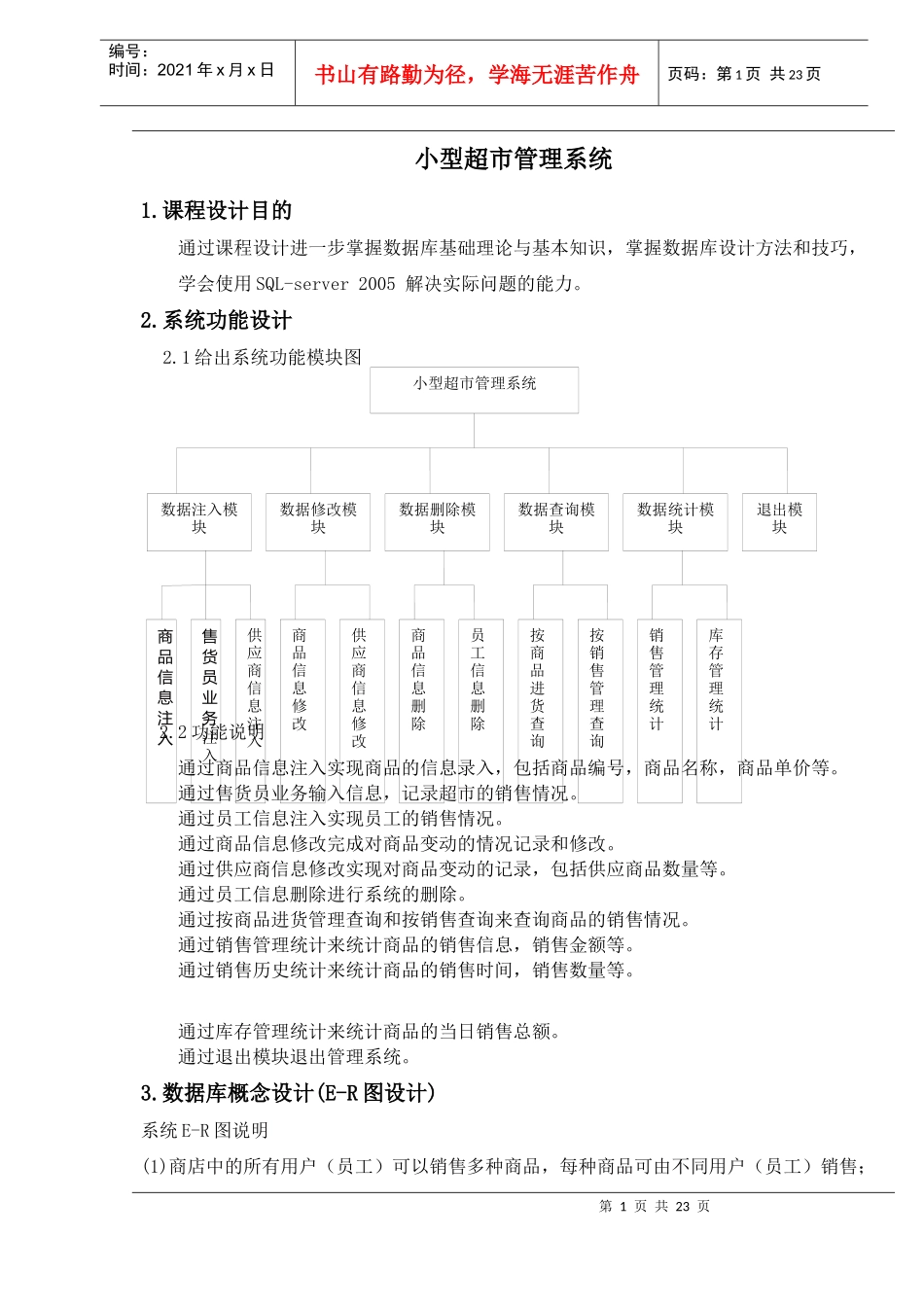

第1页共23页小型超市管理系统数据注入模块数据修改模块数据删除模块数据查询模块数据统计模块退出模块商品信息注入售货员业务注入供应商信息注入商品信息修改供应商信息修改商品信息删除员工信息删除按商品进货查询按销售管理查询销售管理统计库存管理统计编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页小型超市管理系统1.课程设计目的通过课程设计进一步掌握数据库基础理论与基本知识，掌握数据库设计方法和技巧，学会使用SQL-server2005解决实际问题的能力。2.系统功能设计2.1给出系统功能模块图2.2功能说明通过商品信息注入实现商品的信息录入，包括商品编号，商品名称，商品单价等。通过售货员业务输入信息，记录超市的销售情况。通过员工信息注入实现员工的销售情况。通过商品信息修改完成对商品变动的情况记录和修改。通过供应商信息修改实现对商品变动的记录，包括供应商品数量等。通过员工信息删除进行系统的删除。通过按商品进货管理查询和按销售查询来查询商品的销售情况。通过销售管理统计来统计商品的销售信息，销售金额等。通过销售历史统计来统计商品的销售时间，销售数量等。通过库存管理统计来统计商品的当日销售总额。通过退出模块退出管理系统。3.数据库概念设计(E-R图设计)系统E-R图说明(1)商店中的所有用户（员工）可以销售多种商品，每种商品可由不同用户（员工）销售；第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页(2)每个顾客可以购买多种商品，不同商品可由不同顾客购买。(3)每个供货商可以供应多种不同商品，每种商品可由多个供应商供应。(4)每个厂商可以生产多种不同商品，每个商品可由多个厂商生产。MMNNMMNN系统E-R图商品E-R图销售E-R图第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页进库入库E-R图供货商E-R图厂商E-R图第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页用户E-R图4.数据库逻辑设计(1)商品（商品ID，商品名称，价格，促销价格，促销起日期，促销止日期，允许打折，库存数量，库存报警数量，计划进货数，允许销售，厂商编号，供货商编号）主码：商品ID(2)用户（用户编号，用户名称）主码：用户编号(3)销售表（销售编号，商品ID，销售数量，销售金额，销售日期）主码：销售编号外码：商品ID(4)交易表（交易编号，用户名称，交易金额，交易日期）主码：交易编号(5)进货入库表（入库编号，入库商品编号，入库数量，单额，总额，入库日期，计划进货日期，入库状态）主码:入库编号(6)供货商表（供货商编号，供货商名称，供货商地址，供货商电话）主码：供货商编号(7)厂商表（厂商编号，厂商名称，厂商地址，厂商电话）主码：厂商编号5.数据库物理设计表1商品信息表(MerchInfo)字段名字段类型长度主/外键字段值约束说明第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页商品IDint4PNotnull商品编号商品名称Varchar50Notnull商品名称商品价格Money4Notnull商品价格库存数量Int4Notnull库存数量库存报警数量Int4Notnull库存报警数量计划进货数Int4null计划进货数促销价格Money4促销价格厂商编号Varchar10FNotnull厂商编号供货商编号Varchar10FNotnull供货商编号表2用户表(User1)字段名字段类型长度主/外键字段值约束说明用户编号varchar10PNotnull用户编号用户名称Varchar25Notnull用户名称表3销售表(Sale)字段名字段类型长度主/外键字段值约束说明销售编号Varchar10PNotnull销售编号商品IDVarchar10FNotnull商品编号销售日期Datetime8Notnull销售日期销售数量Int4Notnull销售数量销售单额Money4Notnull销售单额表4交易表(Dealing)第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页字段名字段类型长度主/外键字段值约束说明交易编号Varchar10PNotnull交易编号交易金额Money4Notnull交易金额交易日期Money4Notnull交易日期用户名称Varchar10FNotnull用户名称表5入...
