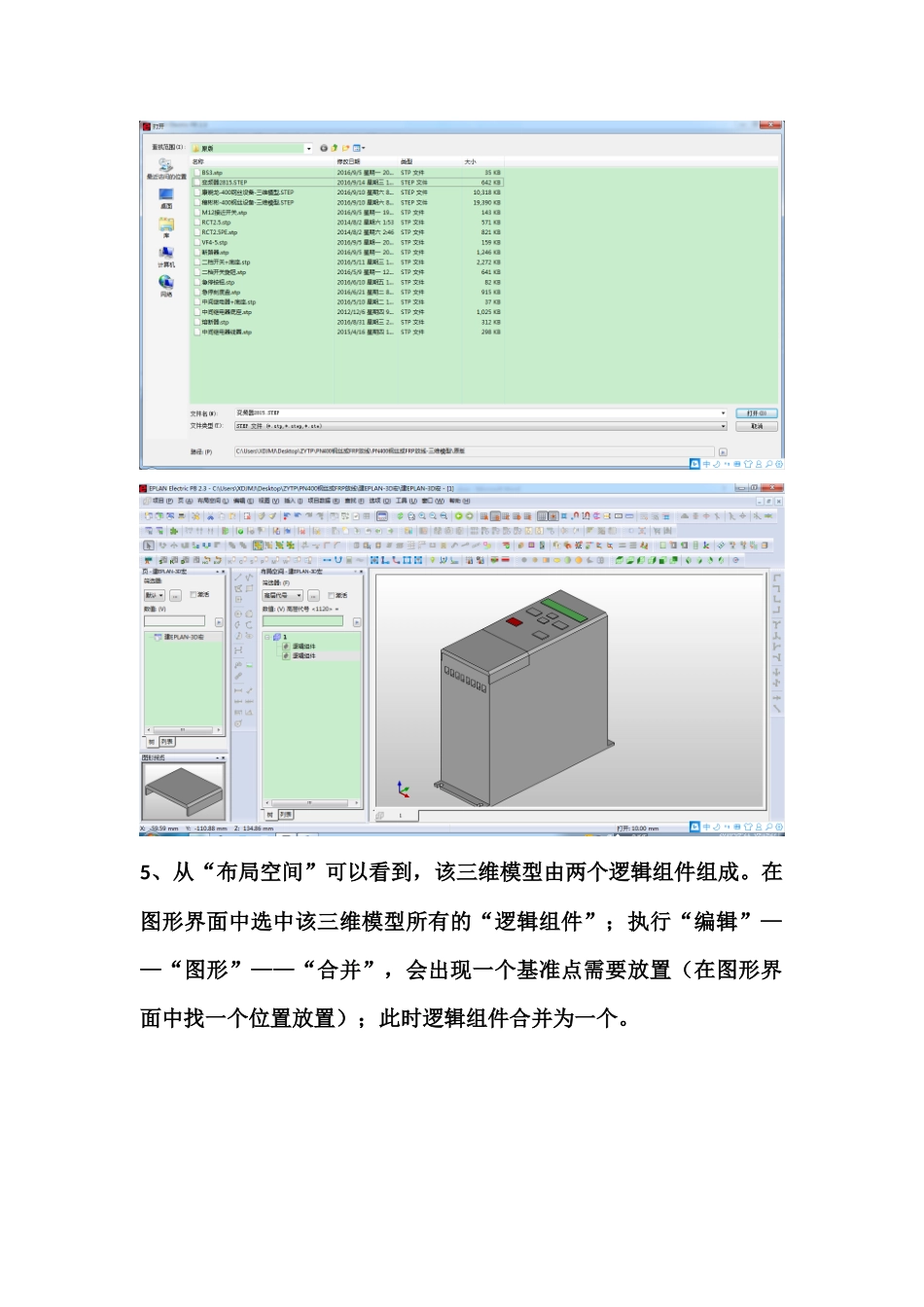

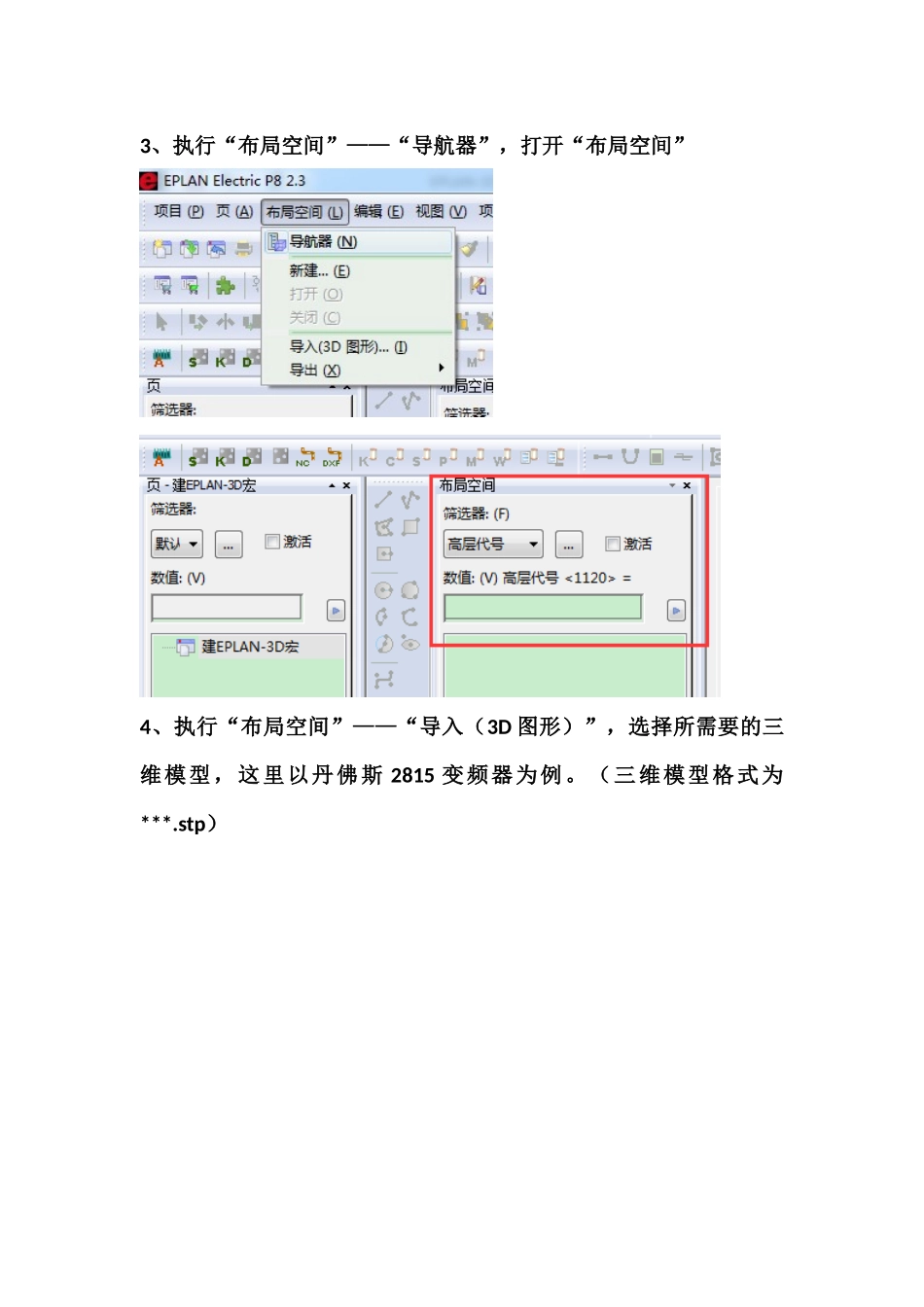

一、建EPLAN-3D电气元件宏及部件库1、打开EPLANElectricP82.3软件，新建一个项目2、将“项目属性”中的“项目类型”设置为“宏项目”3、执行“布局空间”——“导航器”，打开“布局空间”4、执行“布局空间”——“导入（3D图形）”，选择所需要的三维模型，这里以丹佛斯2815变频器为例。（三维模型格式为***.stp）5、从“布局空间”可以看到，该三维模型由两个逻辑组件组成。在图形界面中选中该三维模型所有的“逻辑组件”；执行“编辑”——“图形”——“合并”，会出现一个基准点需要放置（在图形界面中找一个位置放置）；此时逻辑组件合并为一个。6、执行“编辑”——“设备逻辑”——“放置区域”——“定义”，将变频器底面定义为放置区域（）。放置区域是和安装面（安装板）接触的面。使用“工具栏”中的“旋转视角”，调节三维模型的视角7、双击三维模型，打开属性对话框，单击“格式”标签，修改透明度。8、执行“视图”——“连接点代号”和“连接点方向”。9、进行“电气连接点”定义。执行“编辑”——“设备逻辑”——“连接点排列样式”——“定义连接点”命令，在图形界面中选择（单击）电气连接点的位置，打开属性对话框。10、在上一步中，对打开的属性对话框进行编辑，如连接点代号、连接点位置（X位置、Y位置、Z位置）、布线方向（不要选自动）、连接点方向（X向量、Y向量、Z向量）、线长裕量、最小截面积、最大截面积等进行定义。注：连接点位置是（X，Y，Z）的坐标。连接点方向是（X，Y，Z）的向量方向，一般Y=1时方向向上，Y=-1时方向向下。连接点代号必须和原理图符号或符号宏中的连接点代号一致。通过打开“视图”中的“连接点代号”和“连接点方向”，可以看到三维模型中已经定义好的“连接点代号”和“连接点方向”。此时三维模型编辑已基本完成11、选中编辑好的三维模型，执行“编辑”——“创建窗口宏”命令，打开对话框进行编辑，此处与创建2D窗口宏相同。此时3D窗口宏创建完成。12、执行“工具“——“部件”——“管理”，打开对话框。找到“变频器2815”的部件，将“技术数据”中的“宏”路径设置为刚刚保存的3D窗口宏。保存后同步数据，此时变频器2815的3D部件库建立完成。此处同2D部件库的建立。注：如果原来设置的“技术数据”中的“宏”路径为原理图符号宏的路径，则将符号宏的路径改为“功能模板”——“符号宏”。二、建EPLAN-3D箱柜宏及部件库1、箱柜宏的建立前七步同电气元件宏的建立（注意不要将三维模型的组件进行合并，需要对每个组件进行定义，如门、安装板、柜体、框架等）。2、定义“门”，双击“门”逻辑组件，打开属性对话框，执行“部件放置”——“功能定义”——“机械”——“系统附件”——“机柜”——“门”，确认。（安装板、柜体、框架等逻辑组件的定义方法同“门”）。3、选中一个逻辑组件，右击执行“隐藏”命令，可以将不想看到的逻辑组件隐藏掉。4、定义安装面，执行“编辑”——“逻辑组件”——“安装面”，定义安装板上的安装面。注：安装面的定义不局限于安装板，像门表面、柜体侧面等都可以定义安装面；安装面是用来放置3D宏的；放置区域是和安装面接触的面。安装面定义完成后，会在相应的位置下显示安装面，此处是将安装面定义在安装板上。5、3D箱柜窗口宏和部件库的建立同3D电气元件窗口宏和部件库的建立，与2D窗口宏和部件库的建立相同，此处不做赘述。三、3D电气安装布局（以PN400钢丝或FRP放线为例）1、打开一个已经完成的“原理图项目”，执行“布局空间”——“导航器”，新建一个布局空间。插入所需的箱柜，双击左侧的“安装板”。2、执行“选项”——“干涉检查”，此时EPLAN会自动对元件之间的干涉进行实时检查；相互干涉的元件默认为“红色”显示，并且无法进行放置。3、根据设计，从“部件库”中选择需要的“线槽”、“导轨”进行布局4、执行“项目数据”——“设备/部件”——“3D安装布局导航器”；将电气元件按照设计要求拖放至安装板导轨上。与2D安装板布局类似。四、3D布局转为2D安装板布局1、生成2D安装板布局图（模型视图）。新建一个页，“页类型”设置为“模型视图（交互式）”，确定。2...
