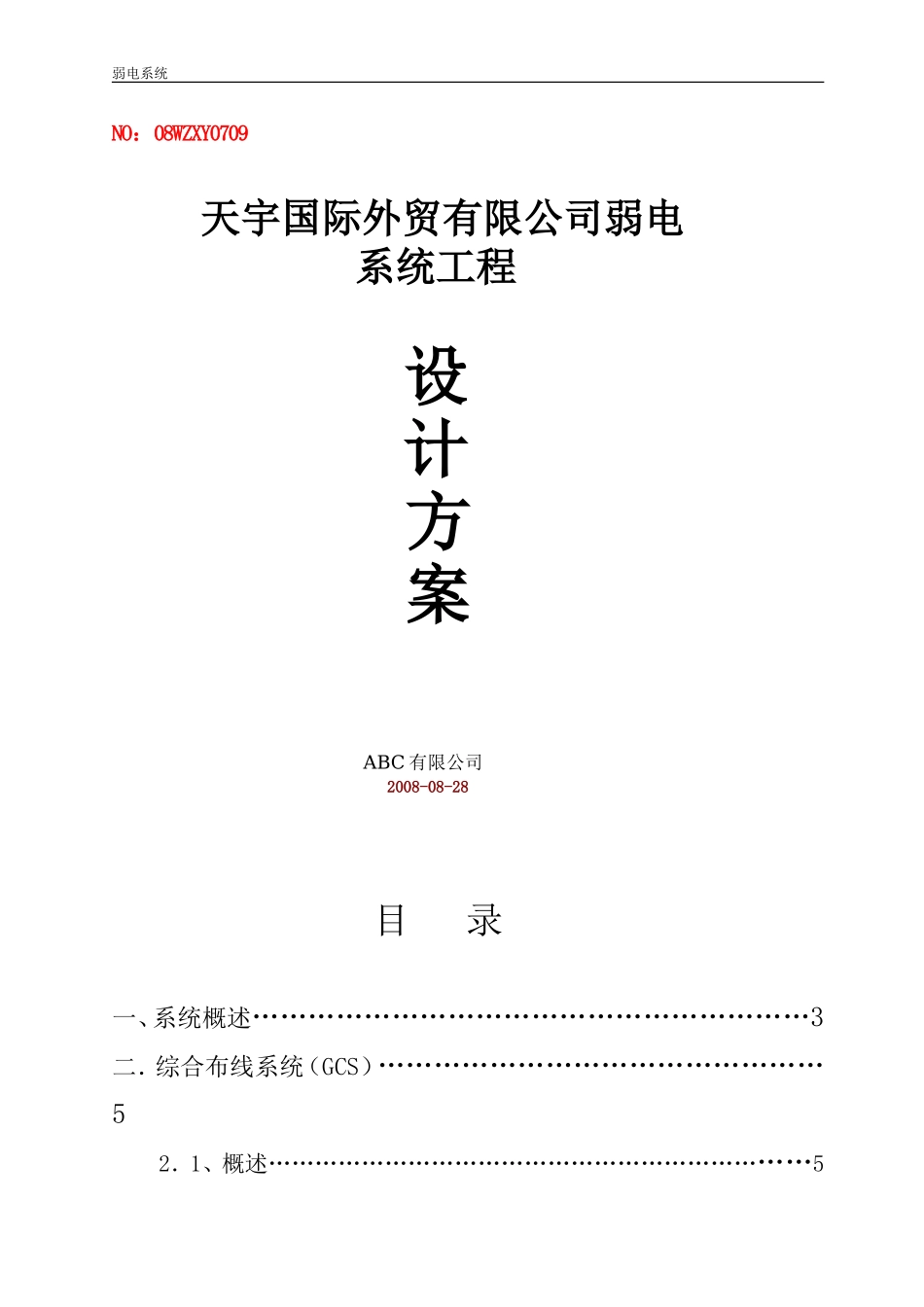

弱电系统NO：08WZXY0709天宇国际外贸有限公司弱电系统工程设计方案ABC有限公司2008-08-28目录一、系统概述……………………………………………………3二．综合布线系统（GCS）…………………………………………52．1、概述……………………………………………………………5弱电系统2．2、设计依据………………………………………………………62．3、系统结构………………………………………………………62．4、网络设备介绍…………………………………………………112．5、电话接入………………………………………………………152．6、设计图纸（见附页）……………………………………………15三、视频安防报警系统（VSCS）………………………………………163．1、概述……………………………………………………………163．2、设计依据………………………………………………………173．3、系统结构………………………………………………………173．4、设计图纸（见附页）……………………………………………22四、一卡通系统………………………………………………………234．1、门禁系统概述…………………………………………………234．2、门禁设计依据…………………………………………………254．3、门禁系统结构…………………………………………………254．4、考勤系统………………………………………………………36五、会议系统…………………………………………………………395．1、概述……………………………………………………………395．2、设计原则………………………………………………………395．3、系统结构………………………………………………………40六、工程预算…………………………………………………………456．1、综合布线部分…………………………………………………456．2、视频监控部分…………………………………………………476．3、一卡通部分……………………………………………………486．4、会议系统部分…………………………………………………491弱电系统一、系统概述项目名称：天宇国际外贸有限公司弱电系统工程地点：车站大道华盟商务广场31F建设目标：建立以计算机中心机房为核心的信息控制中心，在综合布线的基础上，建设性能稳定，反应迅捷，安全可靠，业内领先的计算机综合网络系统，程控电话交换系统；以及安全防范系统（CCTV系统、ACS系统）和会议系统。充分利用信息技术对企业发展的巨大推动能力，从根本上降低的天宇国际外贸有限公司的运营成本，提高工作效率，增强的天宇国际外贸有限公司的总体竞争能力。建设周期：本整体规划、分布实施的原则，预计个月完成（具体时间依装潢布定）。项目概算：综合布线计人民币48679.78元；2弱电系统监控系统计人民币12279.82元；门禁系统计人民币9408元；会议系统统计人民币17699.73元；弱电系统总计人民币88067.32元。系统构成：根据该天宇公司决策层的意图，本系统由综合布线系统、安全防范系统、一卡通和会议系统由四大部分组成。经最后协商确定，安全防范系统只从视频安防监控子系统（VSCS）和出入口控制子系统（ACS）（门禁系统）着手，原来规划的入侵报警子系统予以取缔。信息点位设计原则（请结合图纸参阅）-----一、GCS（综合布线）部分：1）普通办公区（普通员工区）一个网络，一个电话；2）独立的办公室（管理区）两个网络，一个电话；3）会议室要求无线网络覆盖；4）预设点：在员工洽谈区，预留4个网络，二个电话，以防功能区的转换（现在的员工洽谈区，有一天可能会变成办公区）；打印服务区另外增加两个，见图纸D62T47和D63T48（这两个地方都是拐角，空间适中，很好放打印机和传真机，且比规划好的文印室要方便）。二、VSCS（监控）部分：1号控制大门；2号控制垂直通道；3号控制水平通道；4号控制销售部通道。三、一卡通部分门禁部分：电子感应门、刷卡门、总经理室和财务部。考勤部分：考勤机一台，部署在刷卡门进门的右边。四、会议系统部分（略）二、综合布线系统2．1、概述综合布线系统是应用高品质的标准材料，以非屏蔽双绞线和光纤作为传输介质，采用组合压接方...
