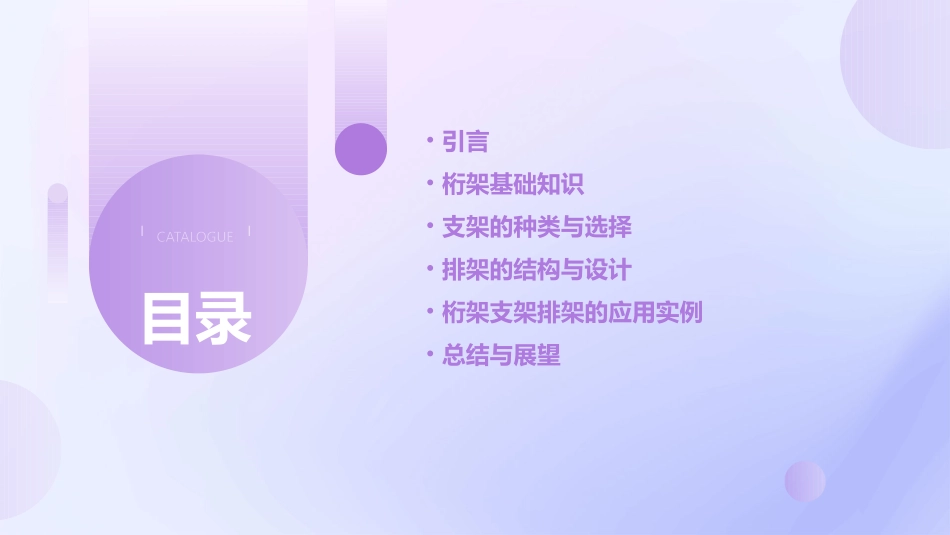

桁架支架排架课件CATALOGUE目录•引言•桁架基础知识•支架的种类与选择•排架的结构与设计•桁架支架排架的应用实例•总结与展望01引言介绍桁架支架排架的基本概念和相关知识强调桁架支架排架在建筑、桥梁等结构中的重要性引出课程的目的和意义背景介绍学会分析桁架支架排架的受力情况和稳定性了解桁架支架排架的应用和发展趋势掌握桁架支架排架的基本原理和设计方法课程目的02桁架基础知识0102桁架的定义桁架在工程中广泛应用于各种建筑结构、桥梁、车辆、船舶等领域。桁架是由杆件通过节点连接而成的一种结构，其中节点是只受到集中力作用的结构单元。根据节点连接方式，桁架可分为刚性连接和柔性连接两种。刚性连接的节点不仅承受力，还限制了杆件的相对位移。柔性连接的节点只能承受力，杆件在节点处可以相对位移。桁架的分类指材料或结构在一定条件下抵抗破坏的能力。强度指结构在受力后抵抗变形的能力。刚度指结构在受到扰动后保持原有平衡状态的能力。稳定性桁架的力学性能03支架的种类与选择桁架支架铝合金支架铸铁支架混凝土支架支架的种类01020304由钢材焊接而成，结构稳固，适用于大型设备支撑、展览、舞台背景等场合。轻便、美观，适用于小型设备支撑、摄影、摄像等场合。耐腐蚀、承重能力强，适用于实验室、工业设备等场合。坚固、稳定，适用于桥梁、建筑等场合。不同场合需要选择不同类型的支架，如室内或室外、固定或移动等。根据使用场合选择根据承重能力选择根据高度选择根据需要支撑的重量选择合适的支架，确保安全稳固。根据需要支撑的高度选择合适的支架，确保能够满足高度要求。030201支架的选择根据需要支撑的设备或物体的位置和重量，选择合适的支撑点。确定支撑点根据支架的类型和规格，按照说明书或规范进行安装。安装支架对于需要固定的支架，采用合适的方法进行固定；对于需要调整的支架，根据需要进行调整。固定和调整支架的安装04排架的结构与设计立柱类型根据应用需求，排架可以设计成单立柱、双立柱或三立柱等类型。定义和组成排架是由多个立柱和横梁组成的几何结构，用于支撑和固定设备。横梁类型横梁是连接立柱的水平构件，其类型包括实腹梁、桁架梁等。排架的结构排架需满足设备重量和使用要求，保证足够的强度和刚度。强度和刚度为避免排架在受载条件下发生失稳，需要考虑稳定性条件。稳定性考虑排架的制造工艺和安装要求，以确保经济性和可行性。制造和安装排架的设计原则优化方法采用基于数学模型、有限元分析等方法的优化算法，对排架结构进行优化。优化流程从设计参数的选择、分析、校核到调整优化方案，完成排架的优化设计过程。优化目标以结构性能、制造成本和安装费用等为优化目标，进行多目标优化设计。排架的优化设计05桁架支架排架的应用实例总结词桥梁工程中，桁架支架被广泛应用于施工和维修中，以确保桥梁的稳定性和安全性。详细描述在桥梁工程中，桁架支架由钢构和缆索组成，能够提供稳定的支撑力，用于保持桥梁的形状和结构完整性。特别是在大跨度桥梁和高层桥梁中，桁架支架对于施工和维修作业至关重要。实例一：桥梁工程中的桁架支架排架结构是一种常见的厂房建筑结构形式，具有灵活性和稳定性。总结词排架结构由钢构和钢筋混凝土组成，具有较好的承载能力和稳定性，同时可以根据需要灵活调整建筑布局。在厂房建筑中，排架结构能够满足生产工艺和设备安装的需求。详细描述实例二：厂房建筑中的排架结构总结词组合式桁架在大型设备安装中具有重要的作用，可以提供稳定的支撑和吊装功能。详细描述组合式桁架由不同类型和尺寸的钢构组成，具有较好的承载能力和稳定性，同时可以根据设备安装的需求进行组合和调整。在大型设备安装中，组合式桁架可以提供稳定的支撑和吊装功能，确保设备安装的顺利进行。实例三：组合式桁架在大型设备安装中的应用06总结与展望03增强建筑物的美观度桁架支架排架能够使建筑物外观更加美观，提升建筑物的整体形象和品质。01保证工程质量桁架支架排架能够有效地保证建筑工程的施工质量，提高工程的安全性和稳定性。02提高施工效率在建筑工程中，桁架支架排架能够缩短施工周期，提高施工效率，减少施...
