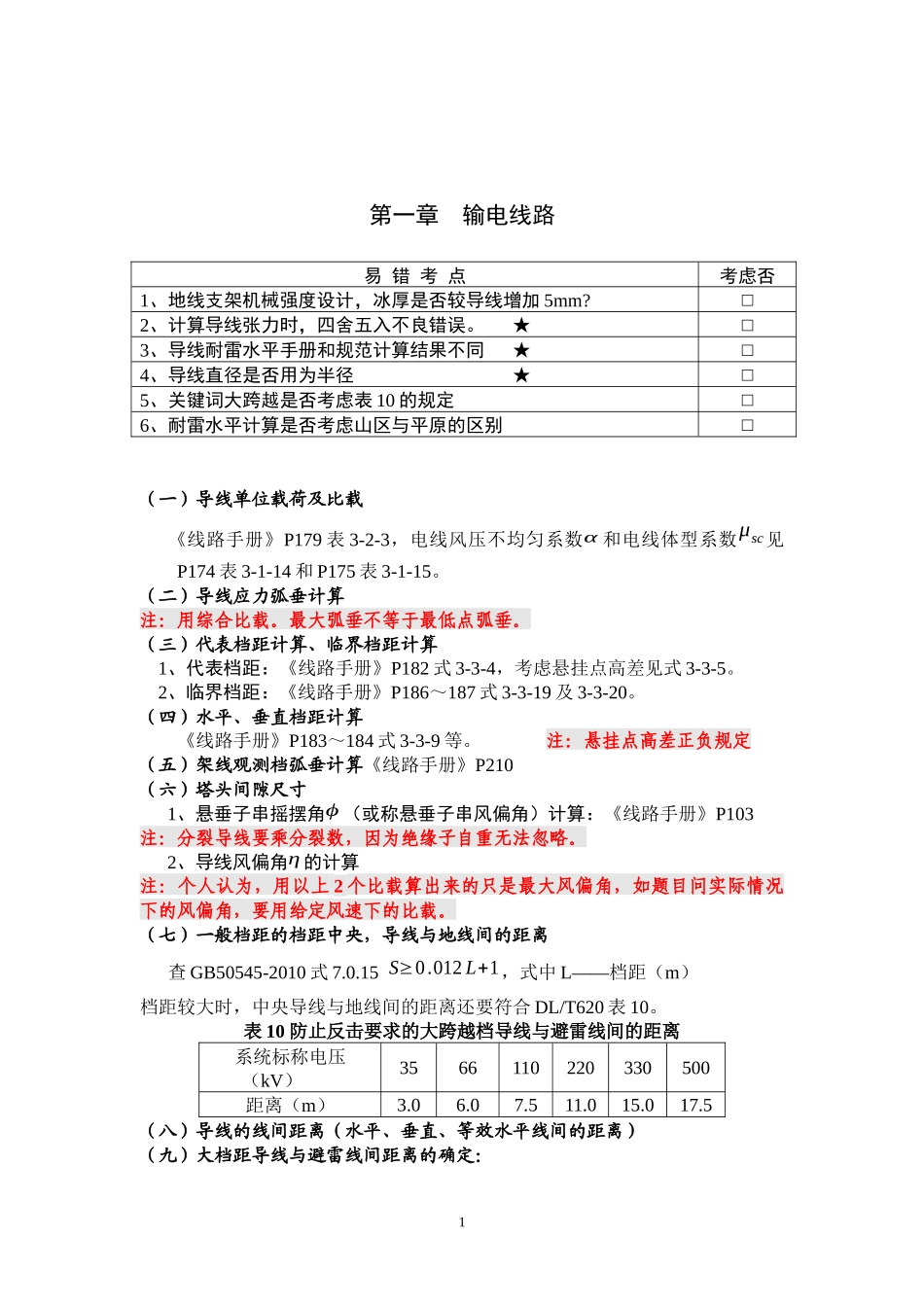

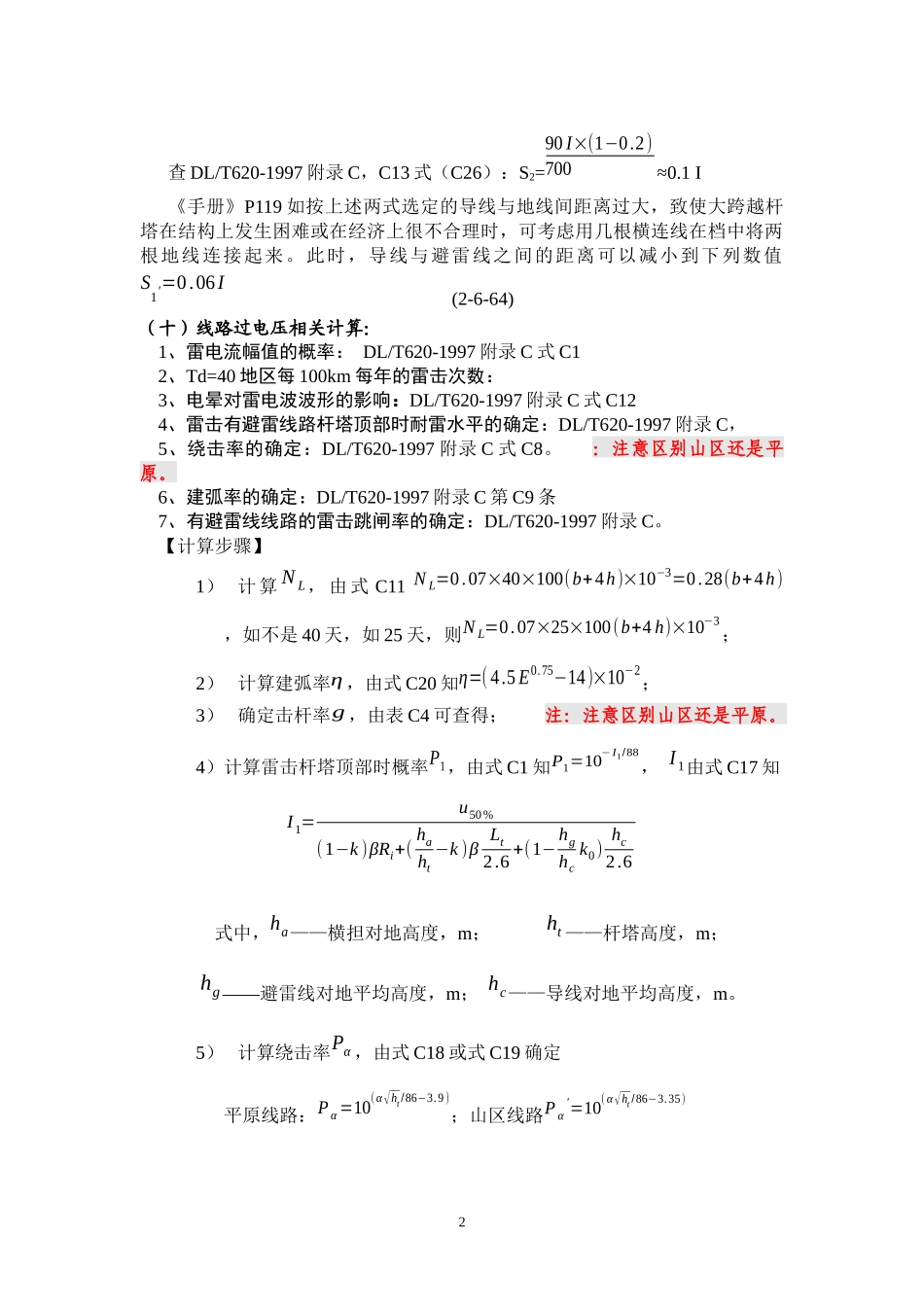

第一章输电线路易错考点考虑否1、地线支架机械强度设计，冰厚是否较导线增加5mm?□2、计算导线张力时，四舍五入不良错误。★□3、导线耐雷水平手册和规范计算结果不同★□4、导线直径是否用为半径★□5、关键词大跨越是否考虑表10的规定□6、耐雷水平计算是否考虑山区与平原的区别□（一）导线单位载荷及比载《线路手册》P179表3-2-3，电线风压不均匀系数α和电线体型系数μsc见P174表3-1-14和P175表3-1-15。（二）导线应力弧垂计算注：用综合比载。最大弧垂不等于最低点弧垂。（三）代表档距计算、临界档距计算1、代表档距：《线路手册》P182式3-3-4，考虑悬挂点高差见式3-3-5。2、临界档距：《线路手册》P186～187式3-3-19及3-3-20。（四）水平、垂直档距计算《线路手册》P183～184式3-3-9等。注：悬挂点高差正负规定（五）架线观测档弧垂计算《线路手册》P210（六）塔头间隙尺寸1、悬垂子串摇摆角ϕ（或称悬垂子串风偏角）计算：《线路手册》P103注：分裂导线要乘分裂数，因为绝缘子自重无法忽略。2、导线风偏角η的计算注：个人认为，用以上2个比载算出来的只是最大风偏角，如题目问实际情况下的风偏角，要用给定风速下的比载。（七）一般档距的档距中央，导线与地线间的距离查GB50545-2010式7.0.15S≥0.012L+1，式中L——档距（m）档距较大时，中央导线与地线间的距离还要符合DL/T620表10。表10防止反击要求的大跨越档导线与避雷线间的距离系统标称电压（kV）3566110220330500距离（m）3.06.07.511.015.017.5（八）导线的线间距离（水平、垂直、等效水平线间的距离）（九）大档距导线与避雷线间距离的确定：1查DL/T620-1997附录C，C13式（C26）：S2=90I×(1−0.2)700≈0.1I《手册》P119如按上述两式选定的导线与地线间距离过大，致使大跨越杆塔在结构上发生困难或在经济上很不合理时，可考虑用几根横连线在档中将两根地线连接起来。此时，导线与避雷线之间的距离可以减小到下列数值S1′=0.06I(2-6-64)（十）线路过电压相关计算：1、雷电流幅值的概率：DL/T620-1997附录C式C12、Td=40地区每100km每年的雷击次数：3、电晕对雷电波波形的影响：DL/T620-1997附录C式C124、雷击有避雷线路杆塔顶部时耐雷水平的确定：DL/T620-1997附录C，5、绕击率的确定：DL/T620-1997附录C式C8。：注意区别山区还是平原。6、建弧率的确定：DL/T620-1997附录C第C9条7、有避雷线线路的雷击跳闸率的确定：DL/T620-1997附录C。【计算步骤】1）计算NL，由式C11NL=0.07×40×100(b+4h)×10−3=0.28(b+4h)，如不是40天，如25天，则NL=0.07×25×100(b+4h)×10−3；2）计算建弧率η，由式C20知η=(4.5E0.75−14)×10−2；3）确定击杆率g，由表C4可查得；注：注意区别山区还是平原。4）计算雷击杆塔顶部时概率P1，由式C1知P1=10−I1/88，I1由式C17知I1=u50%(1−k)βRi+(haht−k)βLt2.6+(1−hghck0)hc2.6式中，ha——横担对地高度，m；ht——杆塔高度，m；hg——避雷线对地平均高度，m；hc——导线对地平均高度，m。5）计算绕击率Pα，由式C18或式C19确定平原线路：Pα=10(α√ht/86−3.9)；山区线路P′α=10(α√ht/86−3.35)26）计算雷绕击导线时概率P2，由式C1知P2=10−I2/88，其中I2由式C23确定，I2=u50%1007)计算跳闸率，由式C24N=NLη(gP1+PαP2)（十一）线路的电气参数计算1、分裂导线芯等价半径（自几何均距）有效半径、半径：《线路手册》P16第2-1节式（2-1-7）（2-1-8）（2-1-9）2、常用导线有效半径re：《线路手册》P16第2-1节表2-1-1注：re用表2-1-1，没说是什么导线，才用式2-1-4（指单根圆柱体）。3、单回线路相导线的几何均距dm:《线路手册》P16第2-1节式（2-1-3）：dm=3√dabdbcdcadm=1.26dab注：是开3次方，不是开平方。4、送电线路的波阻抗和自然功率：《线路手册》P24第2-1节（十二）导线的电晕临界电场强度Em《线路手册》P30第2-2节式（2-1-1）及（2-1-2）注：用半径，非直径★（十三）满足无线电干扰（RI）限值要求的导线表面最大电场强度P41式（2-3-22）E≤21−10lgd（kV/cm）d—单根导线直径，cm（十四）导线状态方程式：P182第3-3节三（一）（十五）导线不平衡张力及角度合力计算：...
