DKBA04000190-E华为图纸说明规范VIP免费

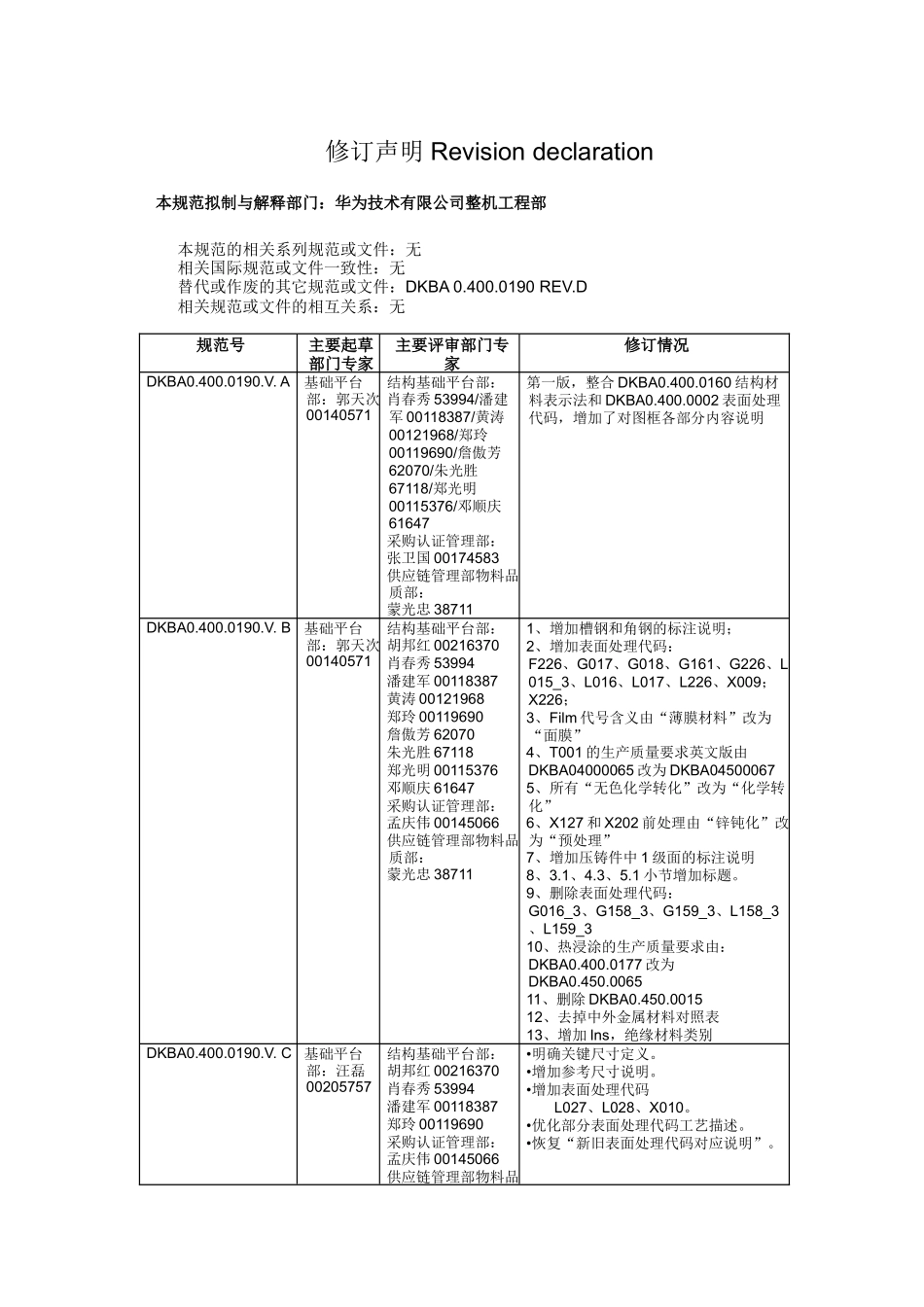

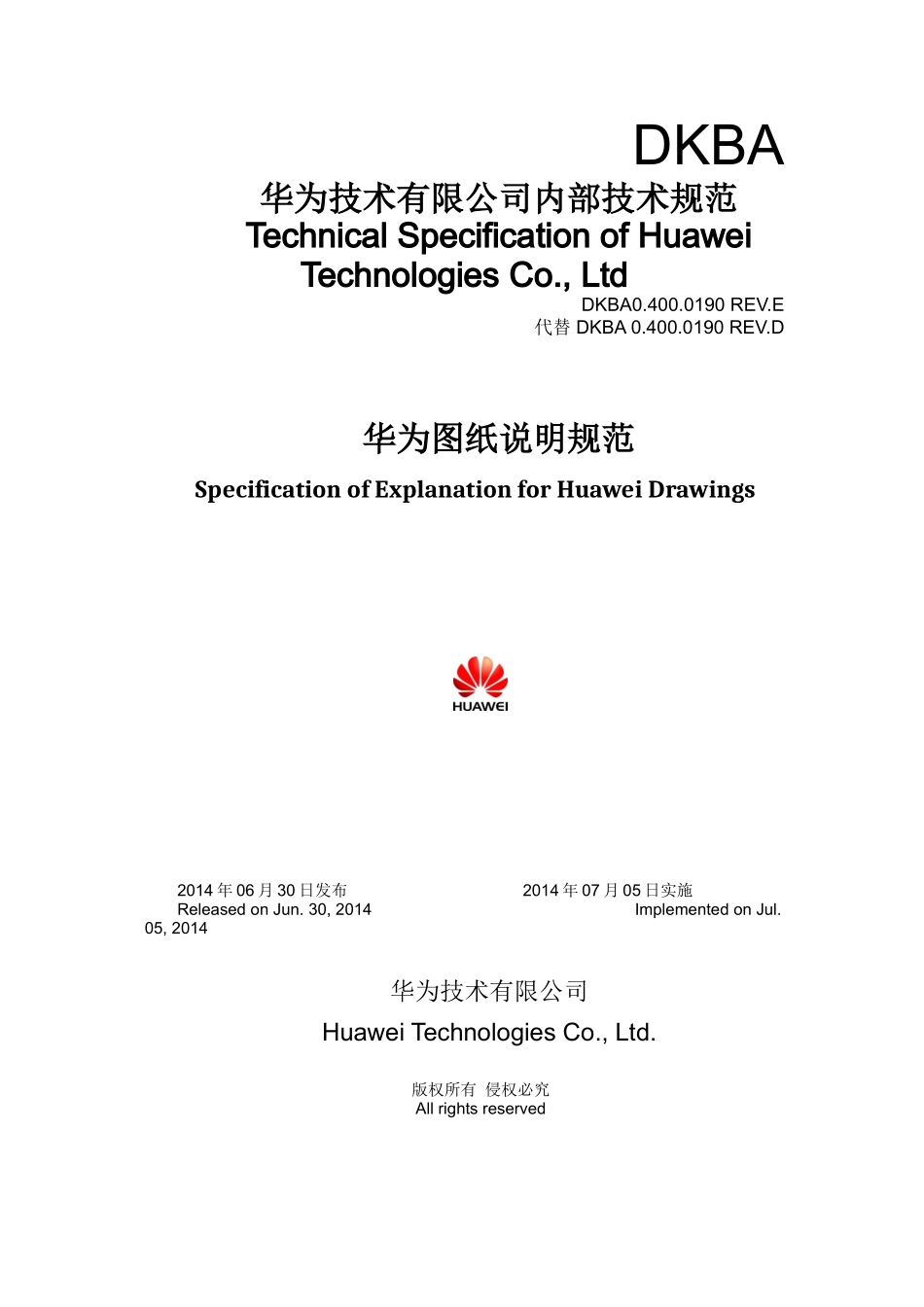

DKBA华为技术有限公司内部技术规范TechnicalSpecificationofHuaweiTechnologiesCo.,LtdDKBA0.400.0190REV.E代替DKBA0.400.0190REV.D华为图纸说明规范SpecificationofExplanationforHuaweiDrawings2014年06月30日发布2014年07月05日实施ReleasedonJun.30,2014ImplementedonJul.05,2014华为技术有限公司HuaweiTechnologiesCo.,Ltd.版权所有侵权必究Allrightsreserved修订声明Revisiondeclaration本规范拟制与解释部门：华为技术有限公司整机工程部本规范的相关系列规范或文件：无相关国际规范或文件一致性：无替代或作废的其它规范或文件：DKBA0.400.0190REV.D相关规范或文件的相互关系：无规范号主要起草部门专家主要评审部门专家修订情况DKBA0.400.0190.V.A基础平台部：郭天次00140571结构基础平台部：肖春秀53994/潘建军00118387/黄涛00121968/郑玲00119690/詹傲芳62070/朱光胜67118/郑光明00115376/邓顺庆61647采购认证管理部：张卫国00174583供应链管理部物料品质部：蒙光忠38711第一版，整合DKBA0.400.0160结构材料表示法和DKBA0.400.0002表面处理代码，增加了对图框各部分内容说明DKBA0.400.0190.V.B基础平台部：郭天次00140571结构基础平台部：胡邦红00216370肖春秀53994潘建军00118387黄涛00121968郑玲00119690詹傲芳62070朱光胜67118郑光明00115376邓顺庆61647采购认证管理部：孟庆伟00145066供应链管理部物料品质部：蒙光忠387111、增加槽钢和角钢的标注说明；2、增加表面处理代码：F226、G017、G018、G161、G226、L015_3、L016、L017、L226、X009；X226；3、Film代号含义由“薄膜材料”改为“面膜”4、T001的生产质量要求英文版由DKBA04000065改为DKBA045000675、所有“无色化学转化”改为“化学转化”6、X127和X202前处理由“锌钝化”改为“预处理”7、增加压铸件中1级面的标注说明8、3.1、4.3、5.1小节增加标题。9、删除表面处理代码：G016_3、G158_3、G159_3、L158_3、L159_310、热浸涂的生产质量要求由：DKBA0.400.0177改为DKBA0.450.006511、删除DKBA0.450.001512、去掉中外金属材料对照表13、增加Ins，绝缘材料类别DKBA0.400.0190.V.C基础平台部：汪磊00205757结构基础平台部：胡邦红00216370肖春秀53994潘建军00118387郑玲00119690采购认证管理部：孟庆伟00145066供应链管理部物料品•明确关键尺寸定义。•增加参考尺寸说明。•增加表面处理代码L027、L028、X010。•优化部分表面处理代码工艺描述。•恢复“新旧表面处理代码对应说明”。质部：蒙光忠38711DKBA0.400.0190.REV.D基础平台部：汪磊00205757结构基础平台部：胡邦红00216370肖春秀53994潘建军00118387郑玲00119690采购认证管理部：孟庆伟00145066供应链管理部物料品质部：蒙光忠38711•增加表面处理代码F227、F228、F229、F230、F231、G034、G227、G228、L029、L030、L031、L032、L033、L034、L162、L163、L227、L228、T034、X227、X228。•删除表面处理代码G155、G156。DKBA0.400.0190.REV.E基础平台部：汪磊00205757结构基础平台部：胡邦红00216370肖春秀53994潘建军00118387郑玲00119690采购认证管理部：孟庆伟00145066供应链管理部物料品质部：蒙光忠38711•增加表面处理代码F007、L158、X158、G201、G202。目录范围:.....................................................................................................................................41.标准应用原则52.图框结构说明53.图纸标注说明73.1.图面说明73.2.压铆件标注73.3.焊接符号标注83.4.紧固件材质和表面处理标注84.材料栏内容说明84.1.标准材料标注格式84.2.非标准材料标注格式104.3.特殊标注115.表面处理代码说明115.1.表面处理代码编码规则115.2.表面处理代码表示的内容116.附录176.1.常用材料新旧表示对照表176.2.作废代码列表18华为图纸说明规范SpecificationofExplanationforHuaweiDrawings范围:本规范规定了华为技术有限公司结构件设计图的标题栏中各部分的表示规则以及图面标注规则。本规范适用于华为技术有限公司结构产品的生产和质量检验。简介：本规范对结构件设计图纸标注进行了说明。主要介绍了图框各部分所...
