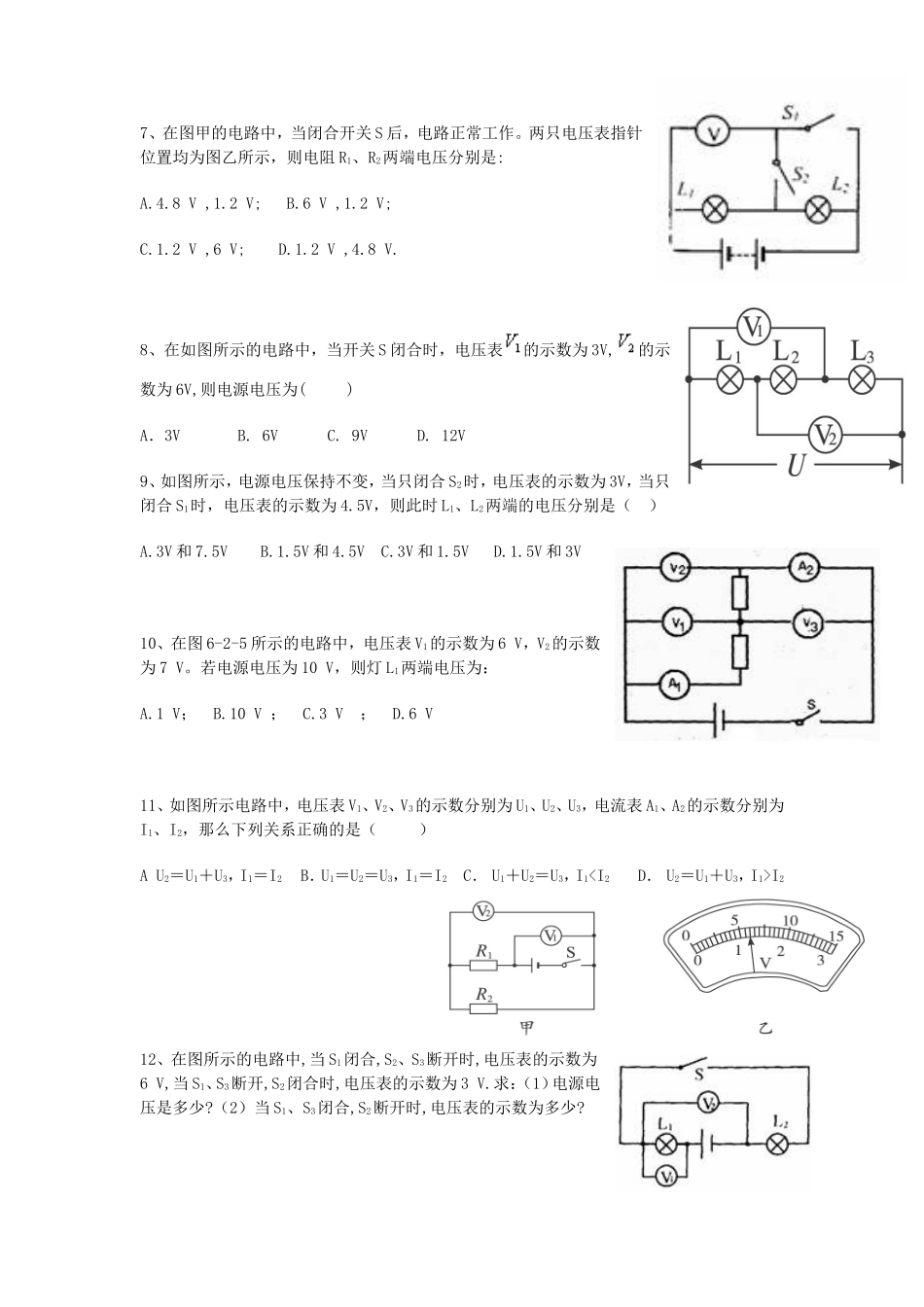

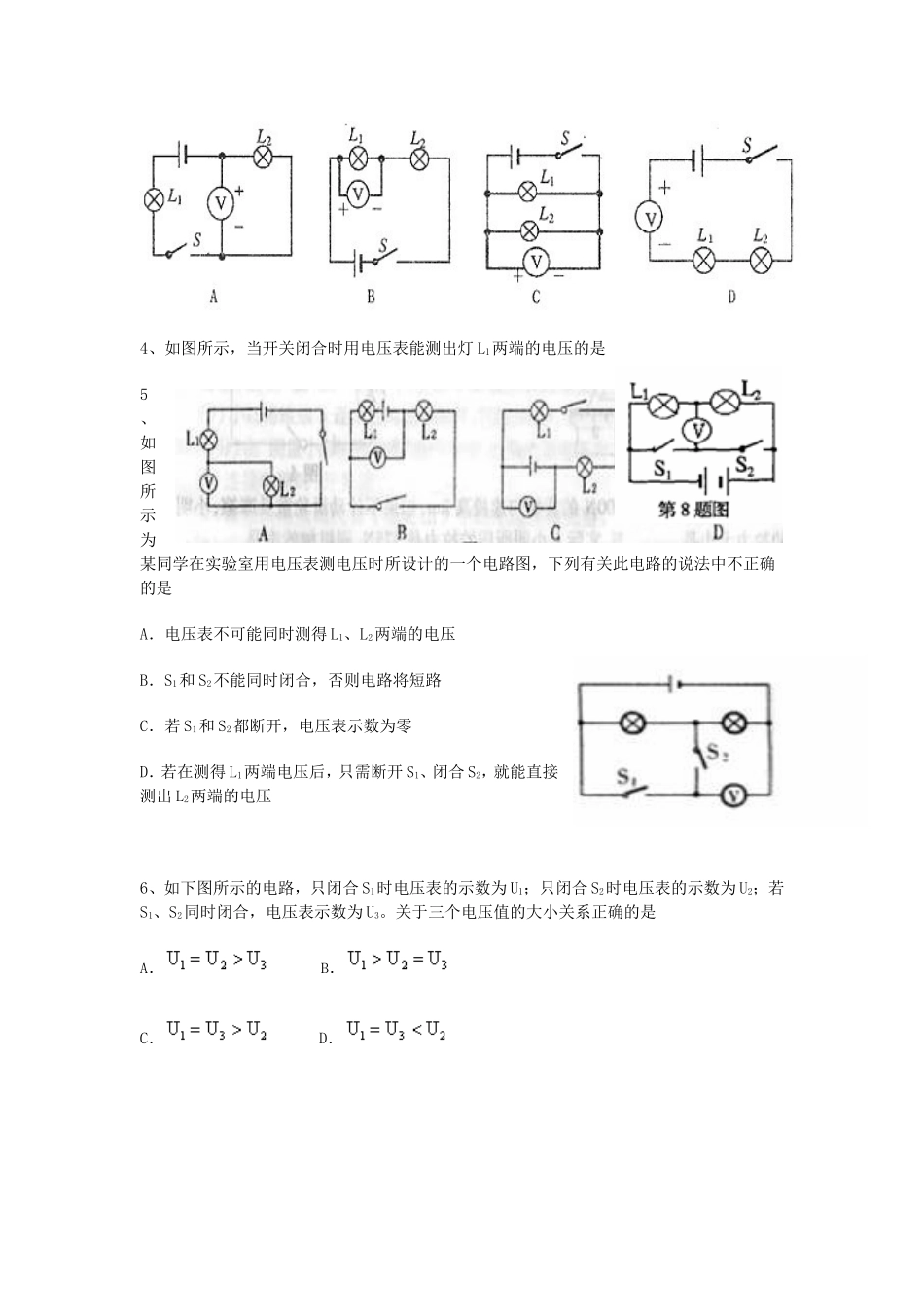

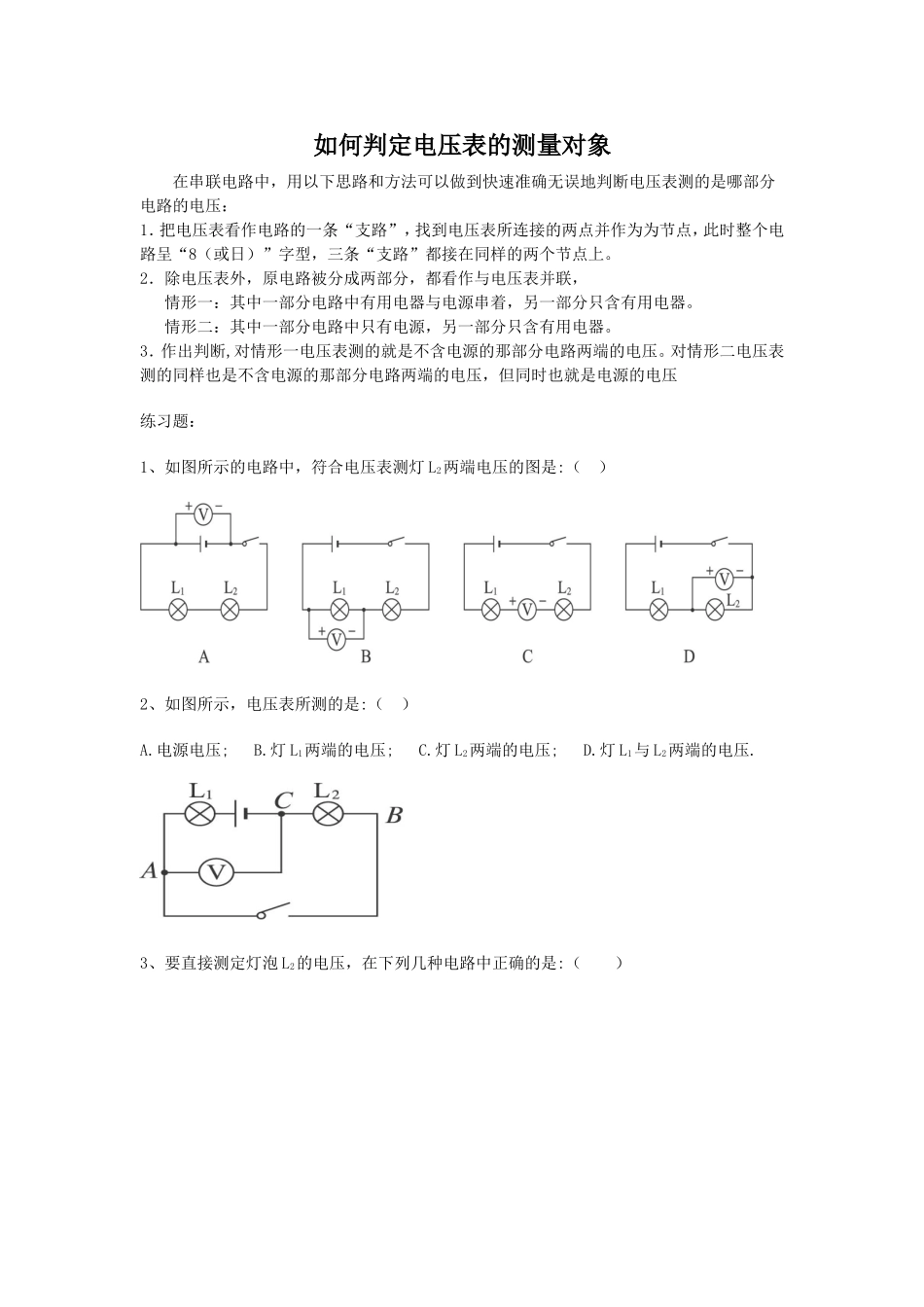

如何判定电压表的测量对象在串联电路中，用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压：1．把电压表看作电路的一条“支路”，找到电压表所连接的两点并作为为节点，此时整个电路呈“8（或日）”字型，三条“支路”都接在同样的两个节点上。2．除电压表外，原电路被分成两部分，都看作与电压表并联，情形一：其中一部分电路中有用电器与电源串着，另一部分只含有用电器。情形二：其中一部分电路中只有电源，另一部分只含有用电器。3．作出判断,对情形一电压表测的就是不含电源的那部分电路两端的电压。对情形二电压表测的同样也是不含电源的那部分电路两端的电压，但同时也就是电源的电压练习题：1、如图所示的电路中，符合电压表测灯L2两端电压的图是:（）2、如图所示，电压表所测的是:（）A.电源电压;B.灯L1两端的电压;C.灯L2两端的电压;D.灯L1与L2两端的电压.3、要直接测定灯泡L2的电压，在下列几种电路中正确的是:（）4、如图所示，当开关闭合时用电压表能测出灯L1两端的电压的是5、如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是A．电压表不可能同时测得L1、L2两端的电压B．S1和S2不能同时闭合，否则电路将短路C．若S1和S2都断开，电压表示数为零D．若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压6、如下图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2；若S1、S2同时闭合，电压表示数为U3。关于三个电压值的大小关系正确的是A．B．C．D．7、在图甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是:A.4.8V,1.2V;B.6V,1.2V;C.1.2V,6V;D.1.2V,4.8V.8、在如图所示的电路中，当开关S闭合时，电压表的示数为3V,的示数为6V,则电源电压为()A．3VB.6VC.9VD.12V9、如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（）A.3V和7.5VB.1.5V和4.5VC.3V和1.5VD.1.5V和3V10、在图6-2-5所示的电路中，电压表V1的示数为6V，V2的示数为7V。若电源电压为10V，则灯L1两端电压为：A.1V；B.10V；C.3V；D.6V11、如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）AU2＝U1＋U3，I1＝I2B．U1＝U2＝U3，I1＝I2C．U1＋U2＝U3，I1I212、在图所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6V,当S1、S3断开,S2闭合时,电压表的示数为3V.求：（1）电源电压是多少?（2）当S1、S3闭合,S2断开时,电压表的示数为多少?
