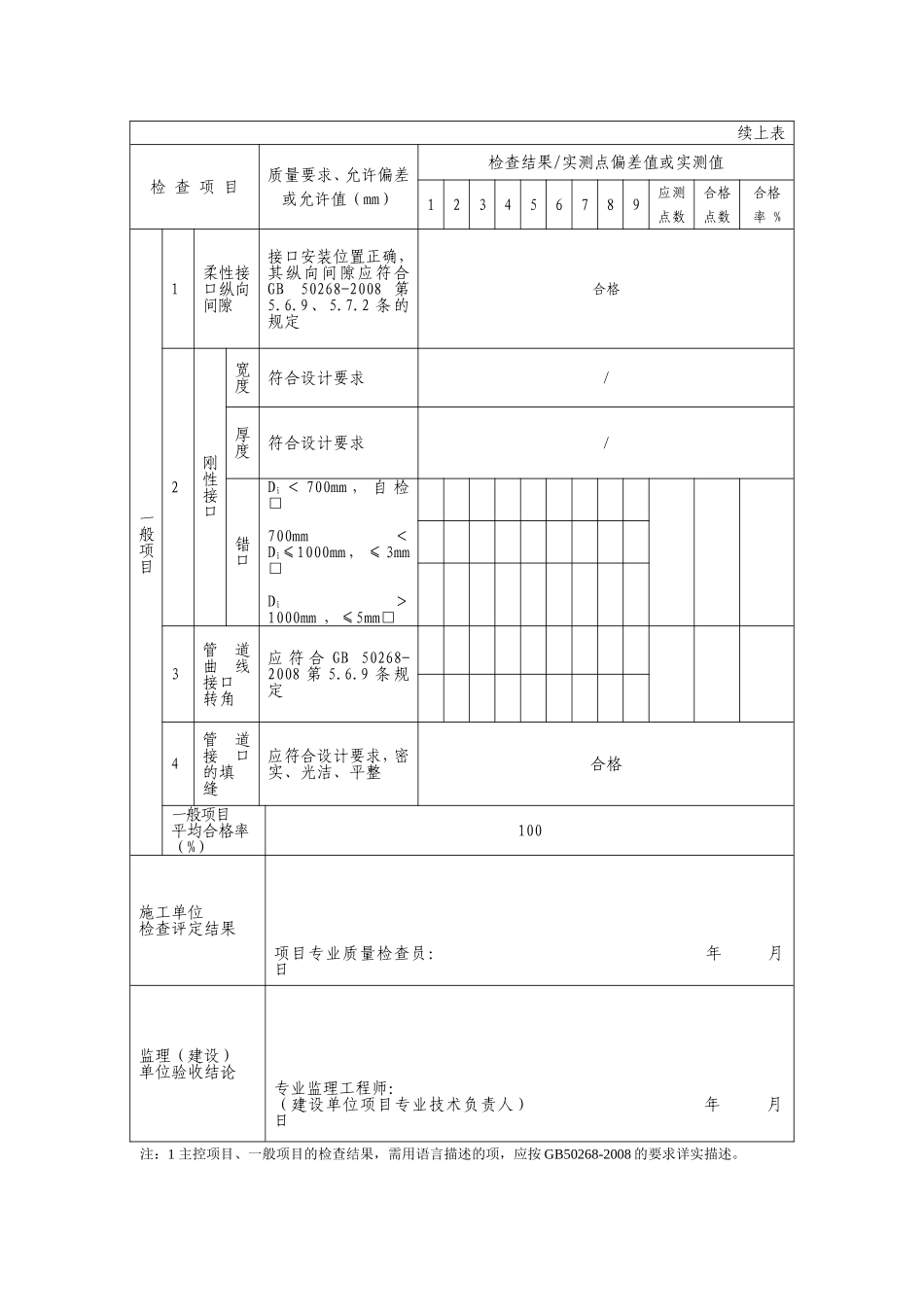

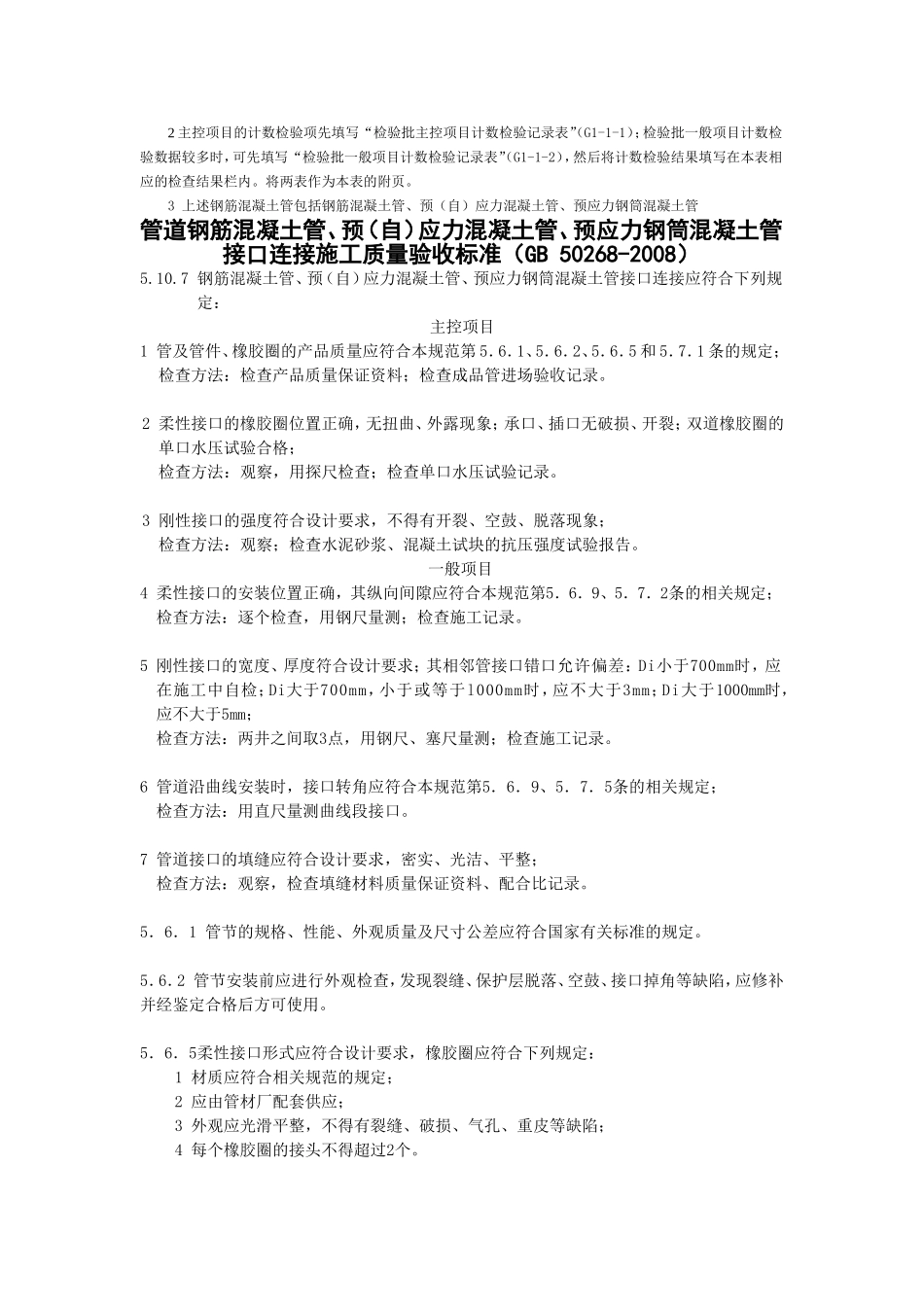

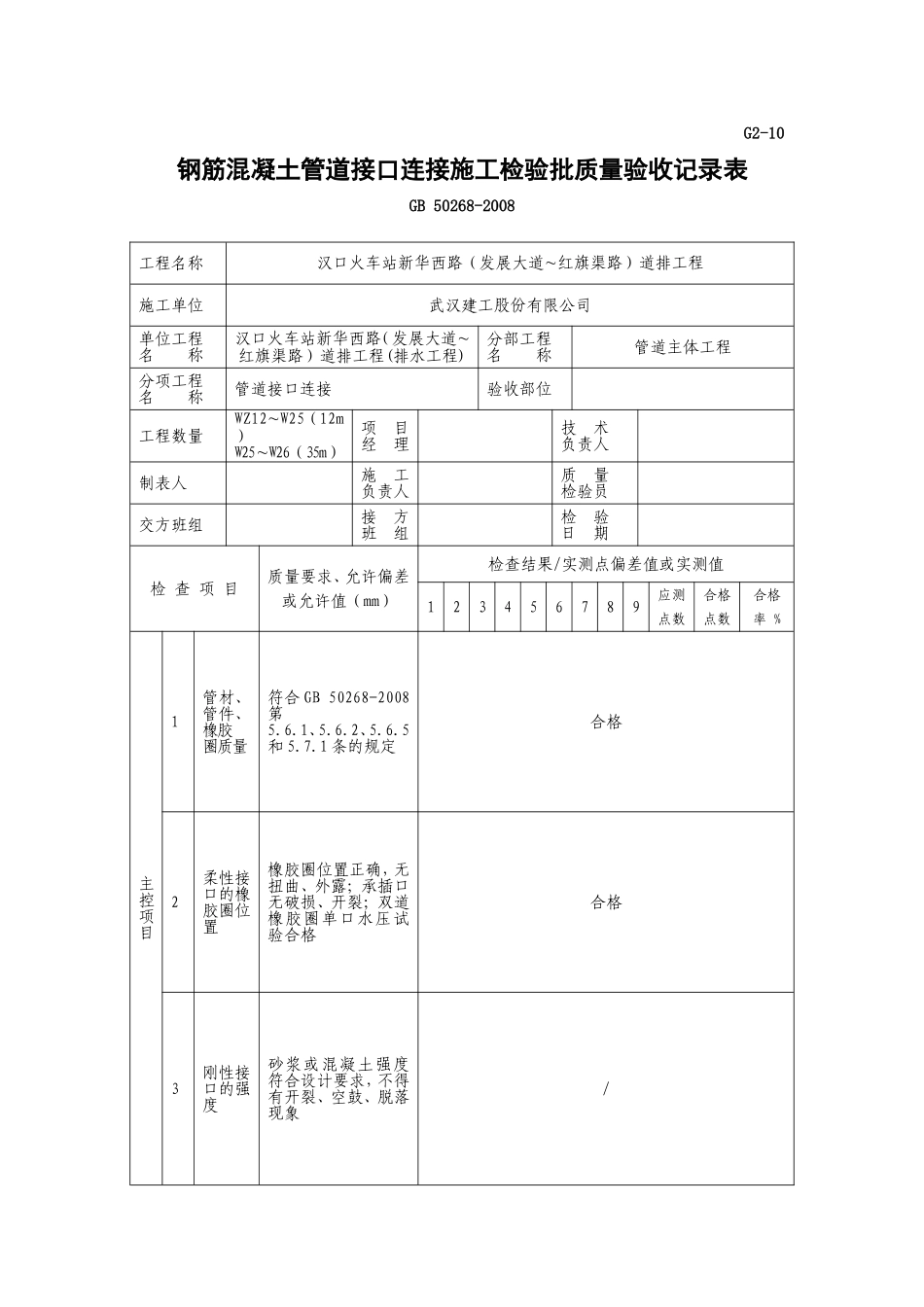

G2-10钢筋混凝土管道接口连接施工检验批质量验收记录表GB50268-2008工程名称汉口火车站新华西路（发展大道红旗渠路）道排工程施工单位武汉建工股份有限公司单位工程名称汉口火车站新华西路（发展大道红旗渠路）道排工程(排水工程)分部工程名称管道主体工程分项工程名称管道接口连接验收部位工程数量WZ12W25（12m）W25W26（35m）项目经理技术负责人制表人施工负责人质量检验员交方班组接方班组检验日期检查项目质量要求、允许偏差或允许值（mm）检查结果/实测点偏差值或实测值123456789应测点数合格点数合格率%主控项目1管材、管件、橡胶圈质量符合GB50268-2008第5.6.1、5.6.2、5.6.5和5.7.1条的规定合格2柔性接口的橡胶圈位置橡胶圈位置正确，无扭曲、外露；承插口无破损、开裂；双道橡胶圈单口水压试验合格合格3刚性接口的强度砂浆或混凝土强度符合设计要求，不得有开裂、空鼓、脱落现象/续上表检查项目质量要求、允许偏差或允许值（mm）检查结果/实测点偏差值或实测值123456789应测点数合格点数合格率%一般项目1柔性接口纵向间隙接口安装位置正确，其纵向间隙应符合GB50268-2008第5.6.9、5.7.2条的规定合格2刚性接口宽度符合设计要求/厚度符合设计要求/错口Di＜700mm，自检□700mm＜Di≤1000mm，≤3mm□Di＞1000mm，≤5mm□3管道曲线接口转角应符合GB50268-2008第5.6.9条规定4管道接口的填缝应符合设计要求，密实、光洁、平整合格一般项目平均合格率（%）100施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日注：1主控项目、一般项目的检查结果，需用语言描述的项，应按GB50268-2008的要求详实描述。2主控项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1）；检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏内。将两表作为本表的附页。3上述钢筋混凝土管包括钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管管道钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管接口连接施工质量验收标准（GB50268-2008）5.10.7钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管接口连接应符合下列规定：主控项目1管及管件、橡胶圈的产品质量应符合本规范第5．6．1、5．6．2、5．6．5和5．7．1条的规定；检查方法：检查产品质量保证资料；检查成品管进场验收记录。2柔性接口的橡胶圈位置正确，无扭曲、外露现象；承口、插口无破损、开裂；双道橡胶圈的单口水压试验合格；检查方法：观察，用探尺检查；检查单口水压试验记录。3刚性接口的强度符合设计要求，不得有开裂、空鼓、脱落现象；检查方法：观察；检查水泥砂浆、混凝土试块的抗压强度试验报告。一般项目4柔性接口的安装位置正确，其纵向间隙应符合本规范第5．6．9、5．7．2条的相关规定；检查方法：逐个检查，用钢尺量测；检查施工记录。5刚性接口的宽度、厚度符合设计要求；其相邻管接口错口允许偏差：Di小于700mm时，应在施工中自检；Di大于700mm，小于或等于l000mm时，应不大于3mm；Di大于1000mm时，应不大于5mm；检查方法：两井之间取3点，用钢尺、塞尺量测；检查施工记录。6管道沿曲线安装时，接口转角应符合本规范第5．6．9、5．7．5条的相关规定；检查方法：用直尺量测曲线段接口。7管道接口的填缝应符合设计要求，密实、光洁、平整；检查方法：观察，检查填缝材料质量保证资料、配合比记录。5．6．1管节的规格、性能、外观质量及尺寸公差应符合国家有关标准的规定。5．6．2管节安装前应进行外观检查，发现裂缝、保护层脱落、空鼓、接口掉角等缺陷，应修补并经鉴定合格后方可使用。5．6．5柔性接口形式应符合设计要求，橡胶圈应符合下列规定：1材质应符合相关规范的规定；2应由管材厂配套供应；3外观应光滑平整，不得有裂缝、破损、气孔、重皮等缺陷；4每个橡胶圈的接头不得超过2个。5．6．9钢筋混凝土管沿直线安装时，管口间的纵向间隙应符合设计及产品标准要求，无明确要求时应符合表5．6．9—1的规定；预(自...
