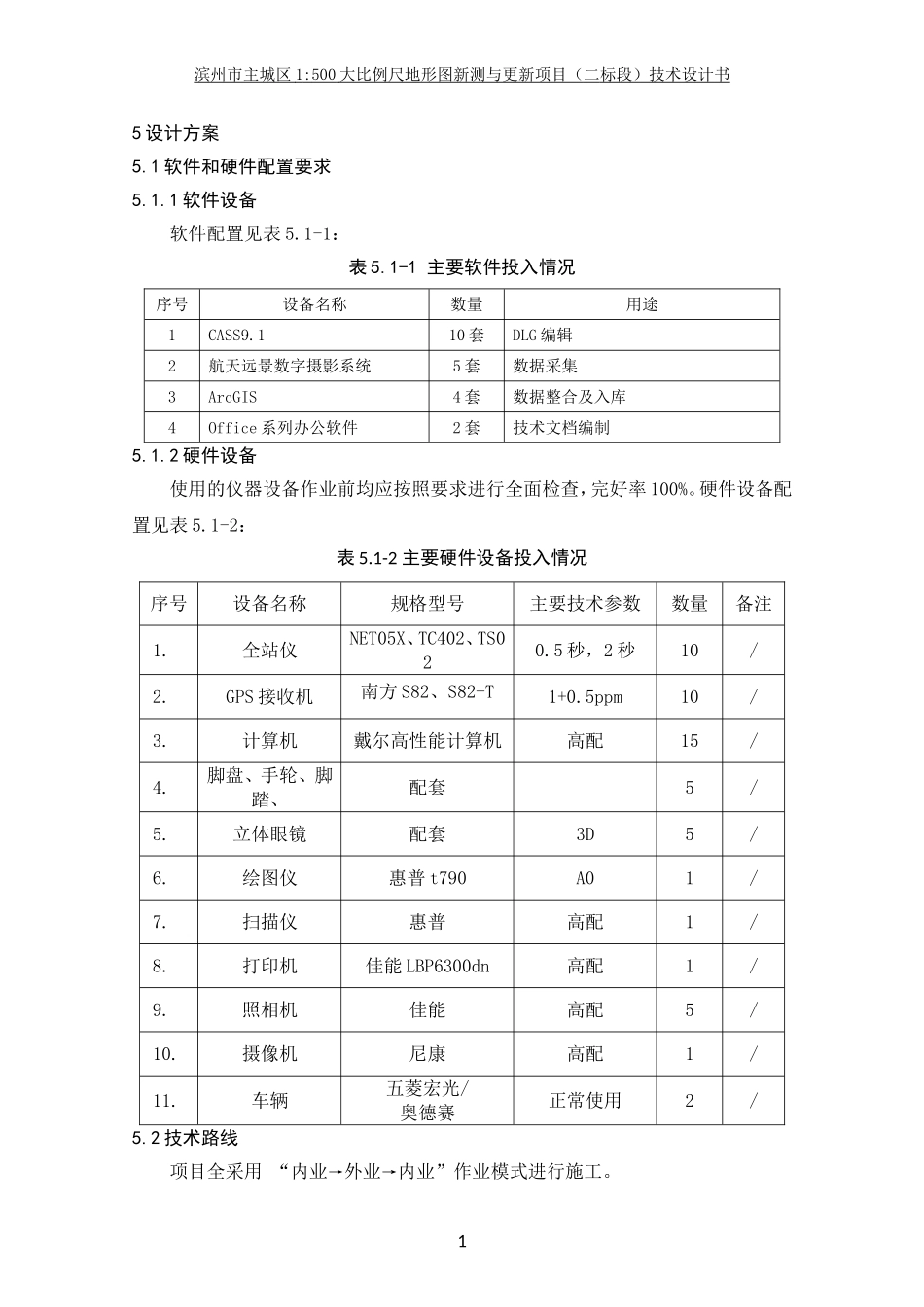

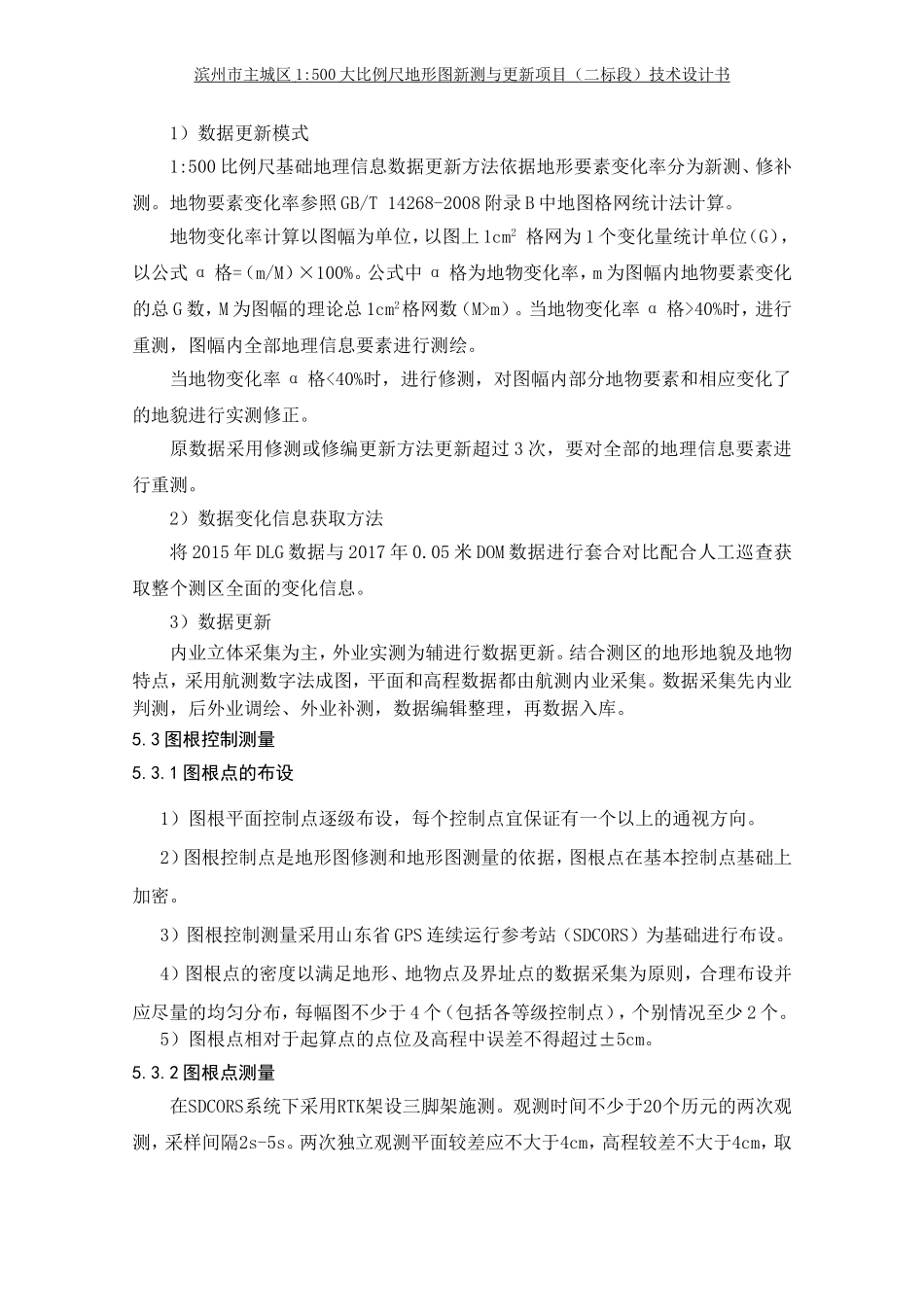

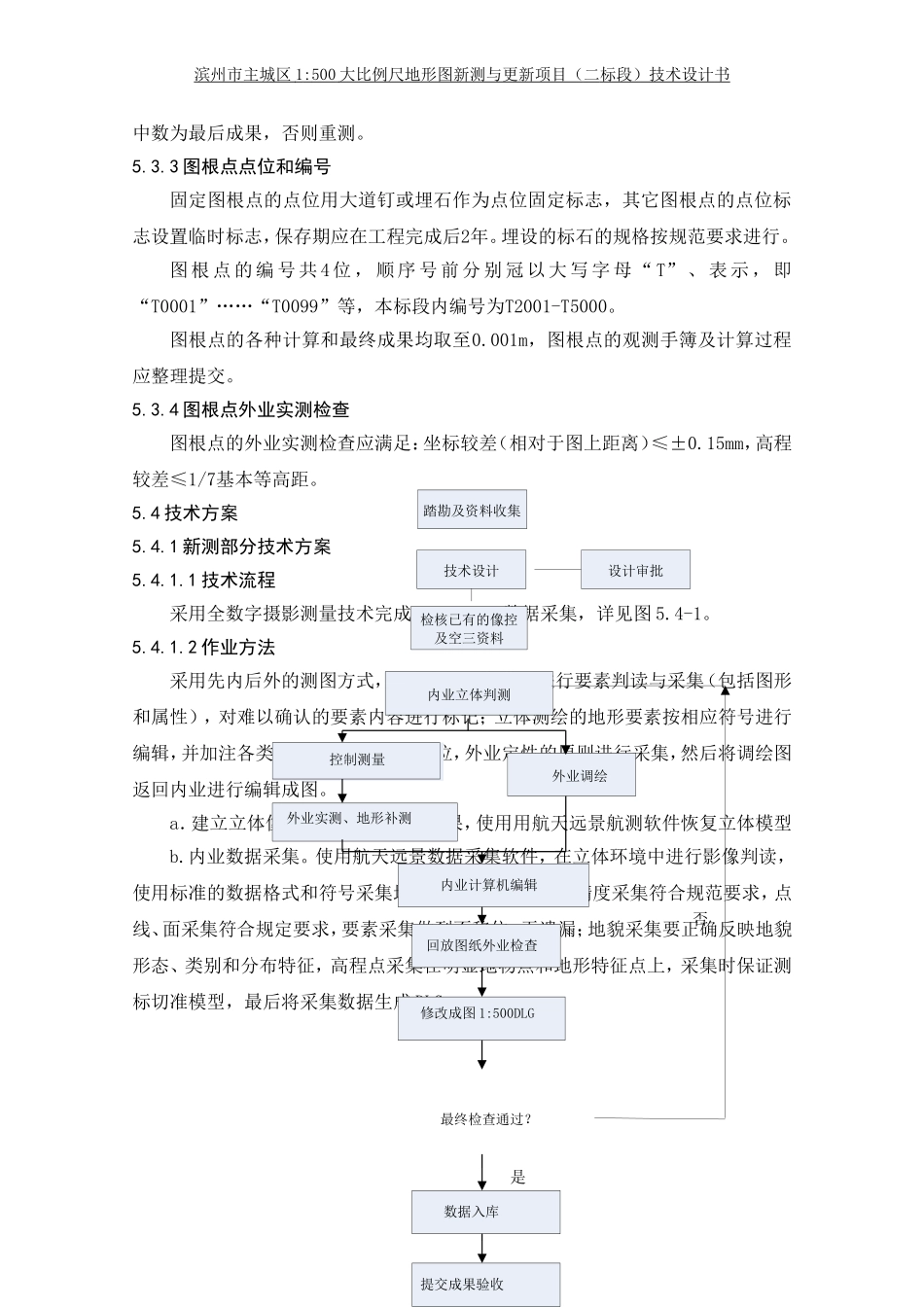

滨州市主城区1:500大比例尺地形图新测与更新项目（二标段）技术设计书5设计方案5.1软件和硬件配置要求5.1.1软件设备软件配置见表5.1-1：表5.1-1主要软件投入情况序号设备名称数量用途1CASS9.110套DLG编辑2航天远景数字摄影系统5套数据采集3ArcGIS4套数据整合及入库4Office系列办公软件2套技术文档编制5.1.2硬件设备使用的仪器设备作业前均应按照要求进行全面检查，完好率100%。硬件设备配置见表5.1-2：表5.1-2主要硬件设备投入情况序号设备名称规格型号主要技术参数数量备注1.全站仪NET05X、TC402、TS020.5秒，2秒10/2.GPS接收机南方S82、S82-T1+0.5ppm10/3.计算机戴尔高性能计算机高配15/4.脚盘、手轮、脚踏、配套5/5.立体眼镜配套3D5/6.绘图仪惠普t790A01/7.扫描仪惠普高配1/8.打印机佳能LBP6300dn高配1/9.照相机佳能高配5/10.摄像机尼康高配1/11.车辆五菱宏光/奥德赛正常使用2/5.2技术路线项目全采用“内业→外业→内业”作业模式进行施工。1滨州市主城区1:500大比例尺地形图新测与更新项目（二标段）技术设计书1）数据更新模式1:500比例尺基础地理信息数据更新方法依据地形要素变化率分为新测、修补测。地物要素变化率参照GB/T14268-2008附录B中地图格网统计法计算。地物变化率计算以图幅为单位，以图上1cm2格网为1个变化量统计单位（G），以公式α格=（m/M）×100%。公式中α格为地物变化率，m为图幅内地物要素变化的总G数，M为图幅的理论总1cm2格网数（M>m）。当地物变化率α格>40%时，进行重测，图幅内全部地理信息要素进行测绘。当地物变化率α格<40%时，进行修测，对图幅内部分地物要素和相应变化了的地貌进行实测修正。原数据采用修测或修编更新方法更新超过3次，要对全部的地理信息要素进行重测。2）数据变化信息获取方法将2015年DLG数据与2017年0.05米DOM数据进行套合对比配合人工巡查获取整个测区全面的变化信息。3）数据更新内业立体采集为主，外业实测为辅进行数据更新。结合测区的地形地貌及地物特点，采用航测数字法成图，平面和高程数据都由航测内业采集。数据采集先内业判测，后外业调绘、外业补测，数据编辑整理，再数据入库。5.3图根控制测量5.3.1图根点的布设1）图根平面控制点逐级布设，每个控制点宜保证有一个以上的通视方向。2）图根控制点是地形图修测和地形图测量的依据，图根点在基本控制点基础上加密。3）图根控制测量采用山东省GPS连续运行参考站（SDCORS）为基础进行布设。4）图根点的密度以满足地形、地物点及界址点的数据采集为原则，合理布设并应尽量的均匀分布，每幅图不少于4个（包括各等级控制点），个别情况至少2个。5）图根点相对于起算点的点位及高程中误差不得超过±5cm。5.3.2图根点测量在SDCORS系统下采用RTK架设三脚架施测。观测时间不少于20个历元的两次观测，采样间隔2s-5s。两次独立观测平面较差应不大于4cm，高程较差不大于4cm，取滨州市主城区1:500大比例尺地形图新测与更新项目（二标段）技术设计书中数为最后成果，否则重测。5.3.3图根点点位和编号固定图根点的点位用大道钉或埋石作为点位固定标志，其它图根点的点位标志设置临时标志，保存期应在工程完成后2年。埋设的标石的规格按规范要求进行。图根点的编号共4位，顺序号前分别冠以大写字母“T”、表示，即“T0001”……“T0099”等，本标段内编号为T2001-T5000。图根点的各种计算和最终成果均取至0.001m，图根点的观测手簿及计算过程应整理提交。5.3.4图根点外业实测检查图根点的外业实测检查应满足：坐标较差（相对于图上距离）≤±0.15mm，高程较差≤1/7基本等高距。5.4技术方案5.4.1新测部分技术方案5.4.1.1技术流程采用全数字摄影测量技术完成1:500DLG数据采集，详见图5.4-1。5.4.1.2作业方法采用先内后外的测图方式，通过立体影像模型进行要素判读与采集（包括图形和属性），对难以确认的要素内容进行标记；立体测绘的地形要素按相应符号进行编辑，并加注各类注记。数据按内业定位，外业定性的原则进行采集，然后将调绘图返回内业进行编辑成图。a．建立立体像对。利用空三加密成果，使用用航天远景航测软件恢复立体模型b.内业数据采集。使用航天远景数据采集软件，在...
