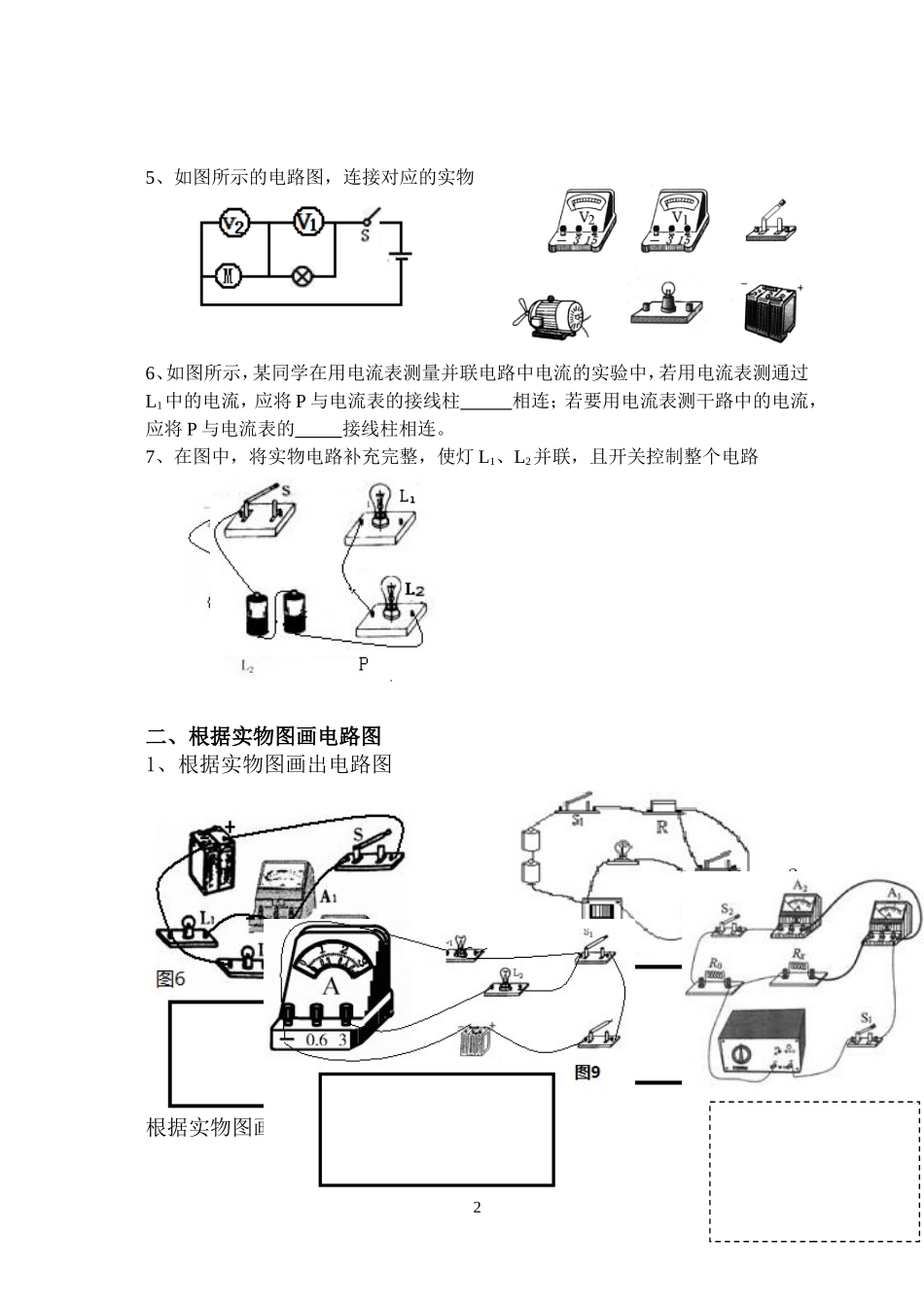

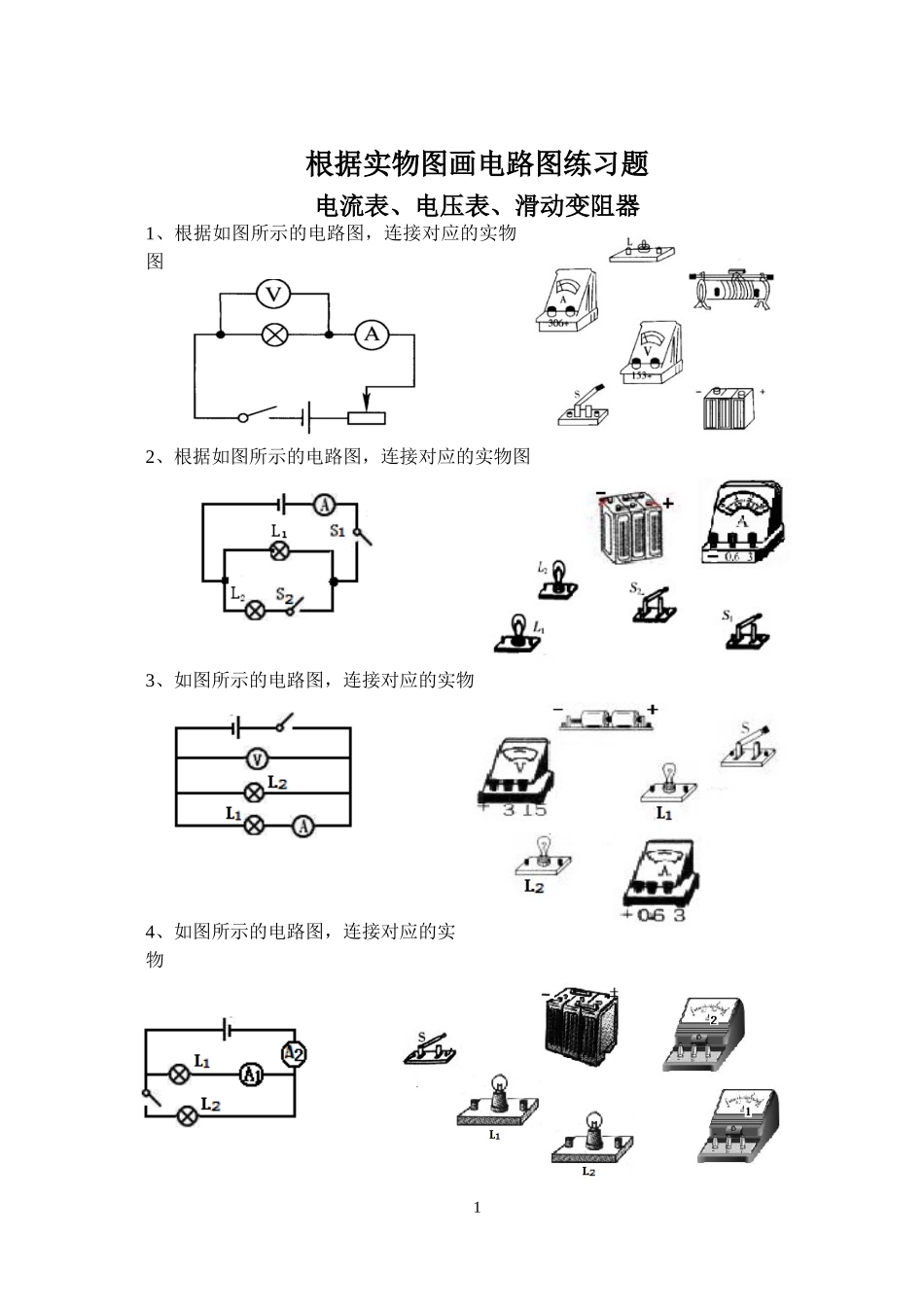

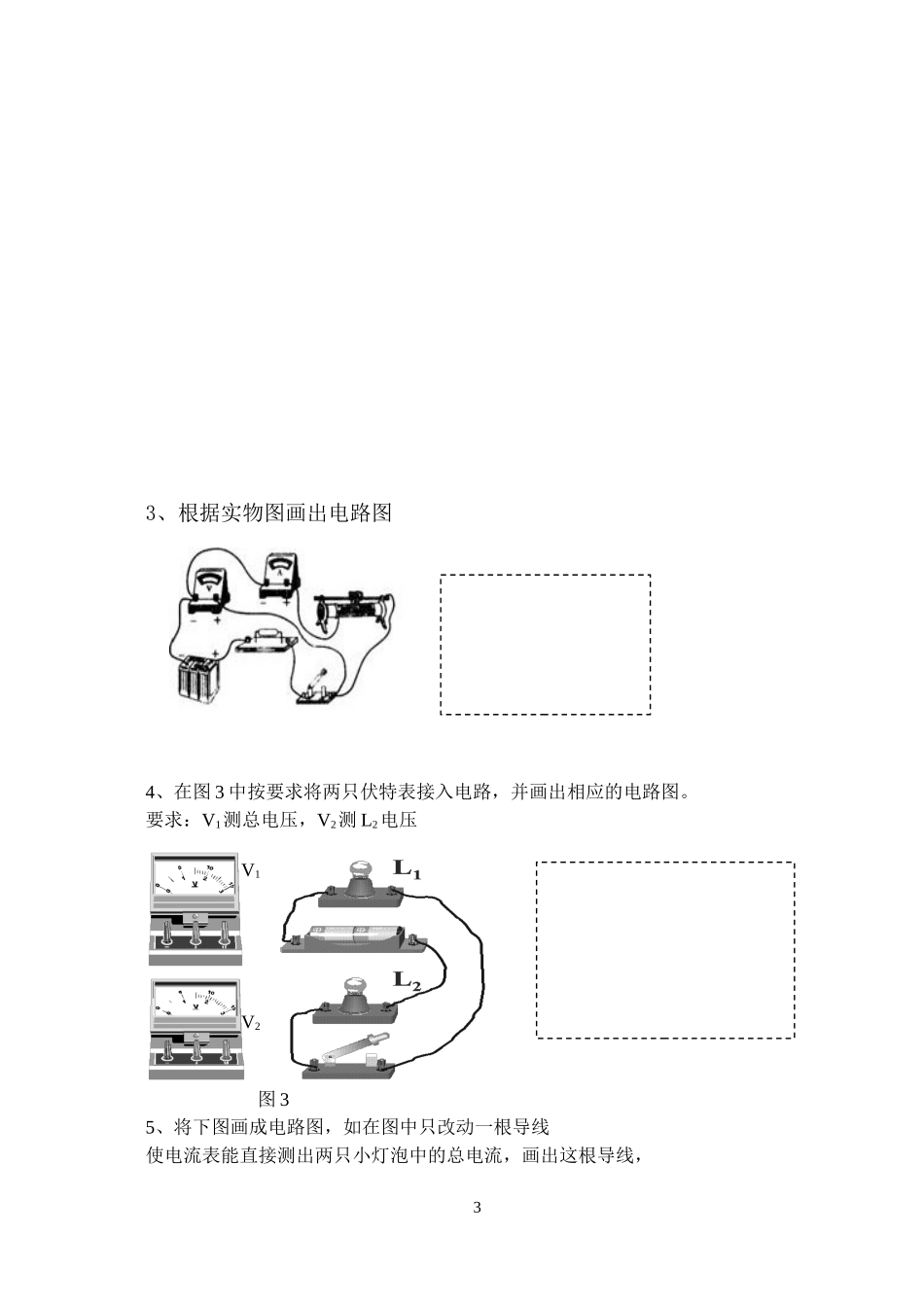

根据实物图画电路图练习题电流表、电压表、滑动变阻器1、根据如图所示的电路图，连接对应的实物图2、根据如图所示的电路图，连接对应的实物图3、如图所示的电路图，连接对应的实物4、如图所示的电路图，连接对应的实物15、如图所示的电路图，连接对应的实物6、如图所示，某同学在用电流表测量并联电路中电流的实验中，若用电流表测通过L1中的电流，应将P与电流表的接线柱相连；若要用电流表测干路中的电流，应将P与电流表的接线柱相连。7、在图中，将实物电路补充完整，使灯L1、L2并联，且开关控制整个电路二、根据实物图画电路图1、根据实物图画出电路图2、根据实物图画出电路图23、根据实物图画出电路图4、在图3中按要求将两只伏特表接入电路，并画出相应的电路图。要求：V1测总电压，V2测L2电压5、将下图画成电路图，如在图中只改动一根导线使电流表能直接测出两只小灯泡中的总电流，画出这根导线，3图3V1V2并把改过后的电路图画出来。6、在图5上用笔画线表示导线把各电路元件按要求连接起来，要求：L1、L2并联；用开关控制整个电路；电流表测L1的电流；用滑动变阻器改变通过L2的电流大小且滑片向左移动时灯L2变亮。根据你的连接在右边方框内再画出相对应的电路图。4SL1L2改过后的电路图L1L2SL1L2改过后的电路图
