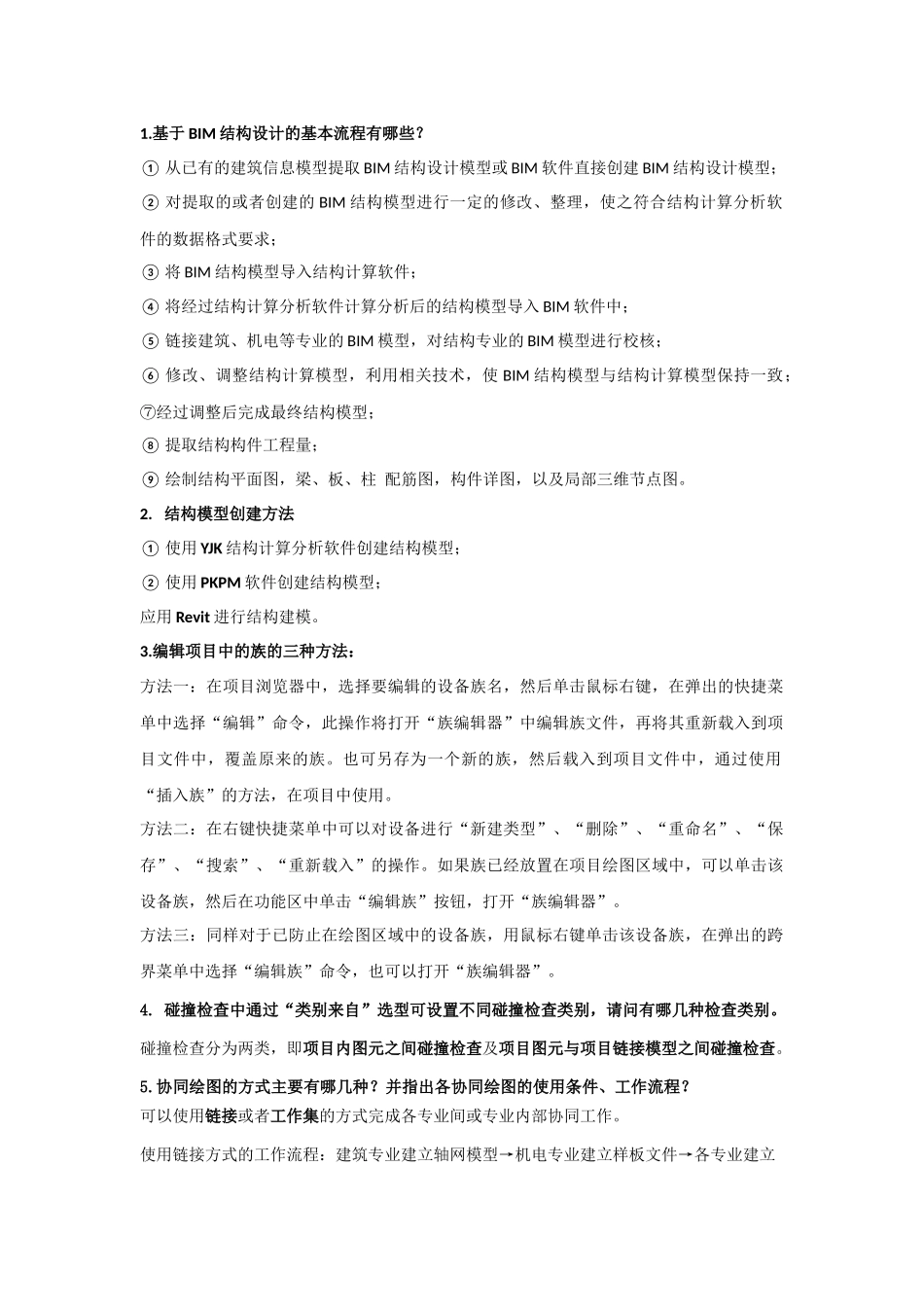

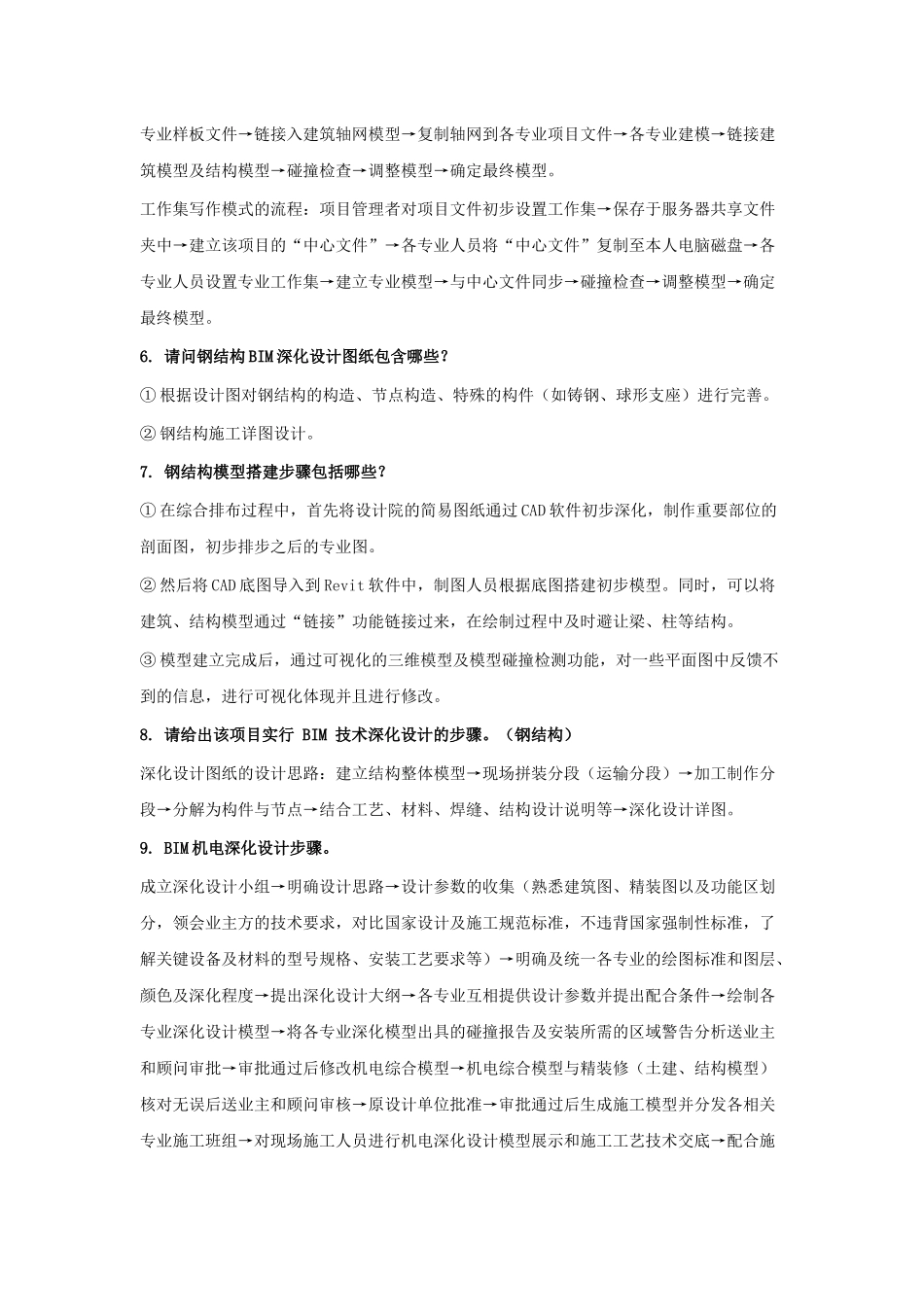

1.基于BIM结构设计的基本流程有哪些？①从已有的建筑信息模型提取BIM结构设计模型或BIM软件直接创建BIM结构设计模型；②对提取的或者创建的BIM结构模型进行一定的修改、整理，使之符合结构计算分析软件的数据格式要求；③将BIM结构模型导入结构计算软件；④将经过结构计算分析软件计算分析后的结构模型导入BIM软件中；⑤链接建筑、机电等专业的BIM模型，对结构专业的BIM模型进行校核；⑥修改、调整结构计算模型，利用相关技术，使BIM结构模型与结构计算模型保持一致；⑦经过调整后完成最终结构模型；⑧提取结构构件工程量；⑨绘制结构平面图，梁、板、柱配筋图，构件详图，以及局部三维节点图。2.结构模型创建方法①使用YJK结构计算分析软件创建结构模型；②使用PKPM软件创建结构模型；应用Revit进行结构建模。3.编辑项目中的族的三种方法：方法一：在项目浏览器中，选择要编辑的设备族名，然后单击鼠标右键，在弹出的快捷菜单中选择“编辑”命令，此操作将打开“族编辑器”中编辑族文件，再将其重新载入到项目文件中，覆盖原来的族。也可另存为一个新的族，然后载入到项目文件中，通过使用“插入族”的方法，在项目中使用。方法二：在右键快捷菜单中可以对设备进行“新建类型”、“删除”、“重命名”、“保存”、“搜索”、“重新载入”的操作。如果族已经放置在项目绘图区域中，可以单击该设备族，然后在功能区中单击“编辑族”按钮，打开“族编辑器”。方法三：同样对于已防止在绘图区域中的设备族，用鼠标右键单击该设备族，在弹出的跨界菜单中选择“编辑族”命令，也可以打开“族编辑器”。4.碰撞检查中通过“类别来自”选型可设置不同碰撞检查类别，请问有哪几种检查类别。碰撞检查分为两类，即项目内图元之间碰撞检查及项目图元与项目链接模型之间碰撞检查。5.协同绘图的方式主要有哪几种？并指出各协同绘图的使用条件、工作流程？可以使用链接或者工作集的方式完成各专业间或专业内部协同工作。使用链接方式的工作流程：建筑专业建立轴网模型→机电专业建立样板文件→各专业建立专业样板文件→链接入建筑轴网模型→复制轴网到各专业项目文件→各专业建模→链接建筑模型及结构模型→碰撞检查→调整模型→确定最终模型。工作集写作模式的流程：项目管理者对项目文件初步设置工作集→保存于服务器共享文件夹中→建立该项目的“中心文件”→各专业人员将“中心文件”复制至本人电脑磁盘→各专业人员设置专业工作集→建立专业模型→与中心文件同步→碰撞检查→调整模型→确定最终模型。6.请问钢结构BIM深化设计图纸包含哪些？①根据设计图对钢结构的构造、节点构造、特殊的构件（如铸钢、球形支座）进行完善。②钢结构施工详图设计。7.钢结构模型搭建步骤包括哪些？①在综合排布过程中，首先将设计院的简易图纸通过CAD软件初步深化，制作重要部位的剖面图，初步排步之后的专业图。②然后将CAD底图导入到Revit软件中，制图人员根据底图搭建初步模型。同时，可以将建筑、结构模型通过“链接”功能链接过来，在绘制过程中及时避让梁、柱等结构。③模型建立完成后，通过可视化的三维模型及模型碰撞检测功能，对一些平面图中反馈不到的信息，进行可视化体现并且进行修改。8.请给出该项目实行BIM技术深化设计的步骤。（钢结构）深化设计图纸的设计思路：建立结构整体模型→现场拼装分段（运输分段）→加工制作分段→分解为构件与节点→结合工艺、材料、焊缝、结构设计说明等→深化设计详图。9.BIM机电深化设计步骤。成立深化设计小组→明确设计思路→设计参数的收集（熟悉建筑图、精装图以及功能区划分，领会业主方的技术要求，对比国家设计及施工规范标准，不违背国家强制性标准，了解关键设备及材料的型号规格、安装工艺要求等）→明确及统一各专业的绘图标准和图层、颜色及深化程度→提出深化设计大纲→各专业互相提供设计参数并提出配合条件→绘制各专业深化设计模型→将各专业深化模型出具的碰撞报告及安装所需的区域警告分析送业主和顾问审批→审批通过后修改机电综合模型→机电综合模型与精装修（土建、结构模型）核对无误后送业主和顾问审核→原设计单位批准→审批通过后生成...
