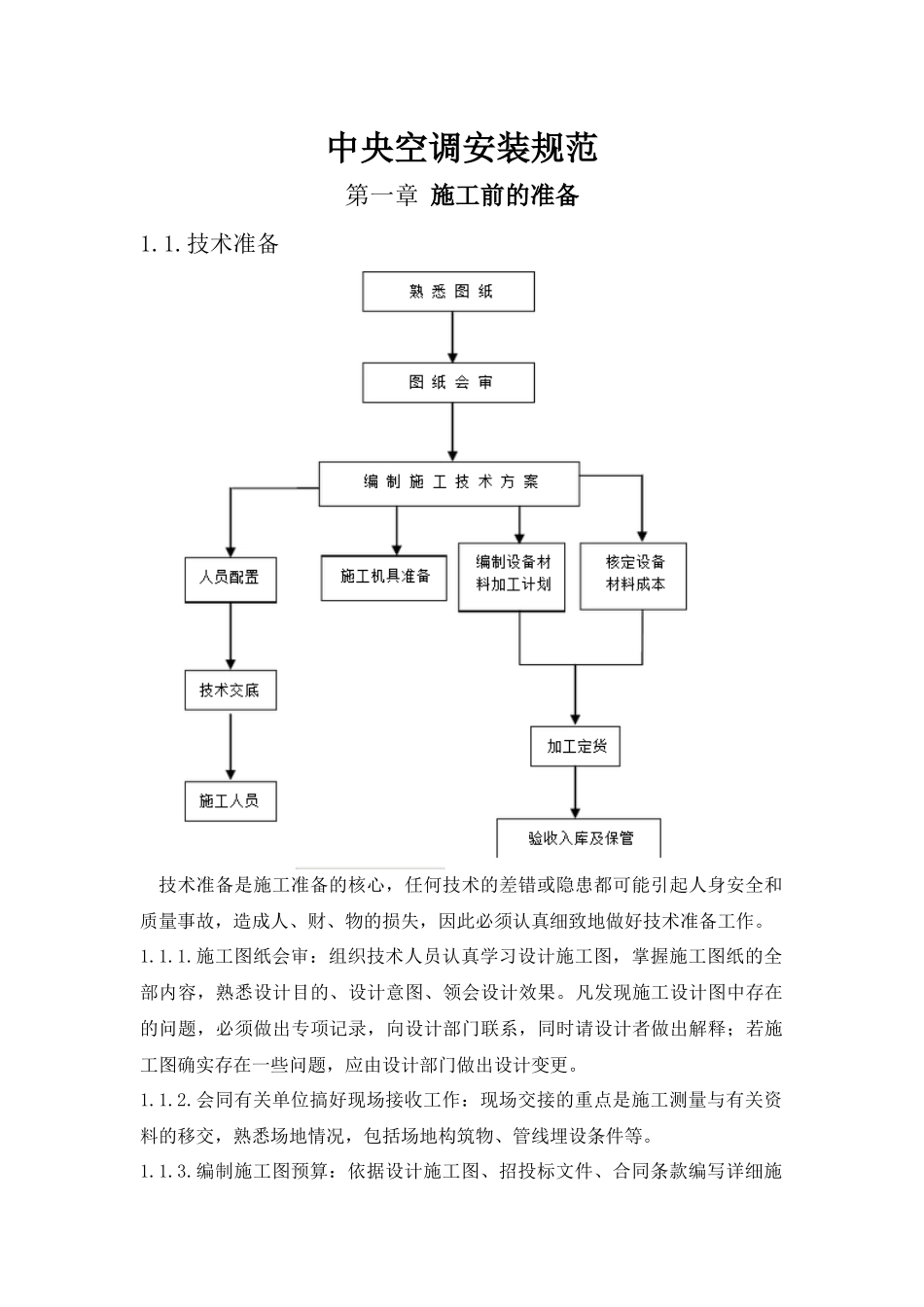

中央空调安装规范第一章施工前的准备1.1.技术准备技术准备是施工准备的核心，任何技术的差错或隐患都可能引起人身安全和质量事故，造成人、财、物的损失，因此必须认真细致地做好技术准备工作。1.1.1.施工图纸会审：组织技术人员认真学习设计施工图，掌握施工图纸的全部内容，熟悉设计目的、设计意图、领会设计效果。凡发现施工设计图中存在的问题，必须做出专项记录，向设计部门联系，同时请设计者做出解释；若施工图确实存在一些问题，应由设计部门做出设计变更。1.1.2.会同有关单位搞好现场接收工作：现场交接的重点是施工测量与有关资料的移交，熟悉场地情况，包括场地构筑物、管线埋设条件等。1.1.3.编制施工图预算：依据设计施工图、招投标文件、合同条款编写详细施工图预算。它是签订合同、工程结算、进度拨款、成本核算、材料计划编制、加强经营管理的重要依据。1.1.4.技术交底：在工程开工前，工程技术负责人应组织参加施工的人员进行技术交底，应结合具体工程内容、施工现场、关键工序和施工难点的质量要求、操作要点及注意事项，验收标准等进行交底。1.2.物质准备物资准备工作包括材料准备、施工机具准备和安全防护用品的准备。1.2.1.材料准备：工程所用材料都必须符合国家标准。根据工程内容确定需用量，确定好货源，签订购买合同。根据进度要求制订进场计划，组织好运输。对主要材料，应根据实际情况做好材料采购计划，分批进场。1.2.2.必须在工程现场设置临时材料仓库，对各种材料的入库、检验、保管和出库应严格做好记录，同时加强防盗、防火的管理。1.2.3.施工机具准备：根据施工工艺的需要，对公司自有的机械设备，提前检修保养好，对不够的机械设备须提前做好计划。1.3.施工准备1.3.1.进场后，将用电负荷报业主，与业主沟通后，然后进行水电接驳，并与业主办理交接手续。第二章室内机组的安装2.1.材料的选择2.1.1.膨胀螺栓、吊杆、槽钢、角钢根据机组重量按下表选择。2.2.设备的检查2.2.1.室内机安装前必须检查型号、名称与施工图纸是否一致。2.2.2.按照机组装箱清单仔细核对机组的随机配件，并妥善保管。2.2.3.检查室内机是否有泄漏。用螺丝刀顶开机组的接管封帽处的塑料顶针，感觉是否有气体流出，若有说明室内机没有泄漏，若没有则需对室内机进行打压试验，确认室内机是否有泄漏。有泄漏的机组不能安装。2.3.室内机的安装2.3.1.室内机安装位置的确认，需按设计图纸与用户及其他工程安装单位一起沟通决定，应综合考虑室内机、检修口、送回风口的位置以及线控器的位置，从检修口或回风口应能方便检查电器盒、电子膨胀阀部件及电机。2.3.2.安装位置选择应考虑如下几点：1）合理的气流组织室内机组的位置选择应能合理布置送、回风口，使房间大部分空气与室内机形成良好的热交换。出风口不能直接对着人吹。2）有利于排水通畅机组安装高度考虑冷凝水的排放。3）机组方便维修有利于设置维修口，有足够的维修空间，能方便对机组电气盒进行操作。2.3.3.室内机吊杆位置必须定位准确，保证吊杆竖直。使用M8及以上的吊杆。2.3.4.室内机必须吊装水平，用水平尺检验机组是否吊装水平，室内机可以向排水管侧以0.003的坡度倾斜安装，以利于排水。2.3.5.室内机吊装后要防尘、防杂物，应对室内机进行保护。机组的电器盒、进风口、出风口以都应做好防护措施。第三章铜管的安装3.1.材料的选择3.1.1．铜管的选择1）铜管必须是磷酸脱氧无缝紫铜管。2）铜管内壁应清洁、干燥：杂质含量≤30mg/10m。3）铜管的壁厚应符合要求，并应具有出厂合格证、质量证明书。3.3.铜管支吊架的安装3.3.1.水平管道应用吊架或托架来支撑；立管应用管码来固定，固定应牢固。必须考虑铜管的热胀冷缩，无论吊架还是托架，都不能将保温后的铜管夹紧，也不能将保温夹薄。铜管支撑间距要求如下：在液管和气管共同悬吊时，以液管尺寸为准。沿墙敷设铜管可以按规定设置固定支架。3.3.2.支、吊架的型式应符合设计规范。3.4.配管3.4.1.根据图纸确定分歧管的位置，若图纸上没有明确，分歧管位置应根据以下原则确定：1）分歧管与分歧管之间的间距要保证800mm以上；分歧管前后与折弯点间距要保证800mm以上，两折弯点...
