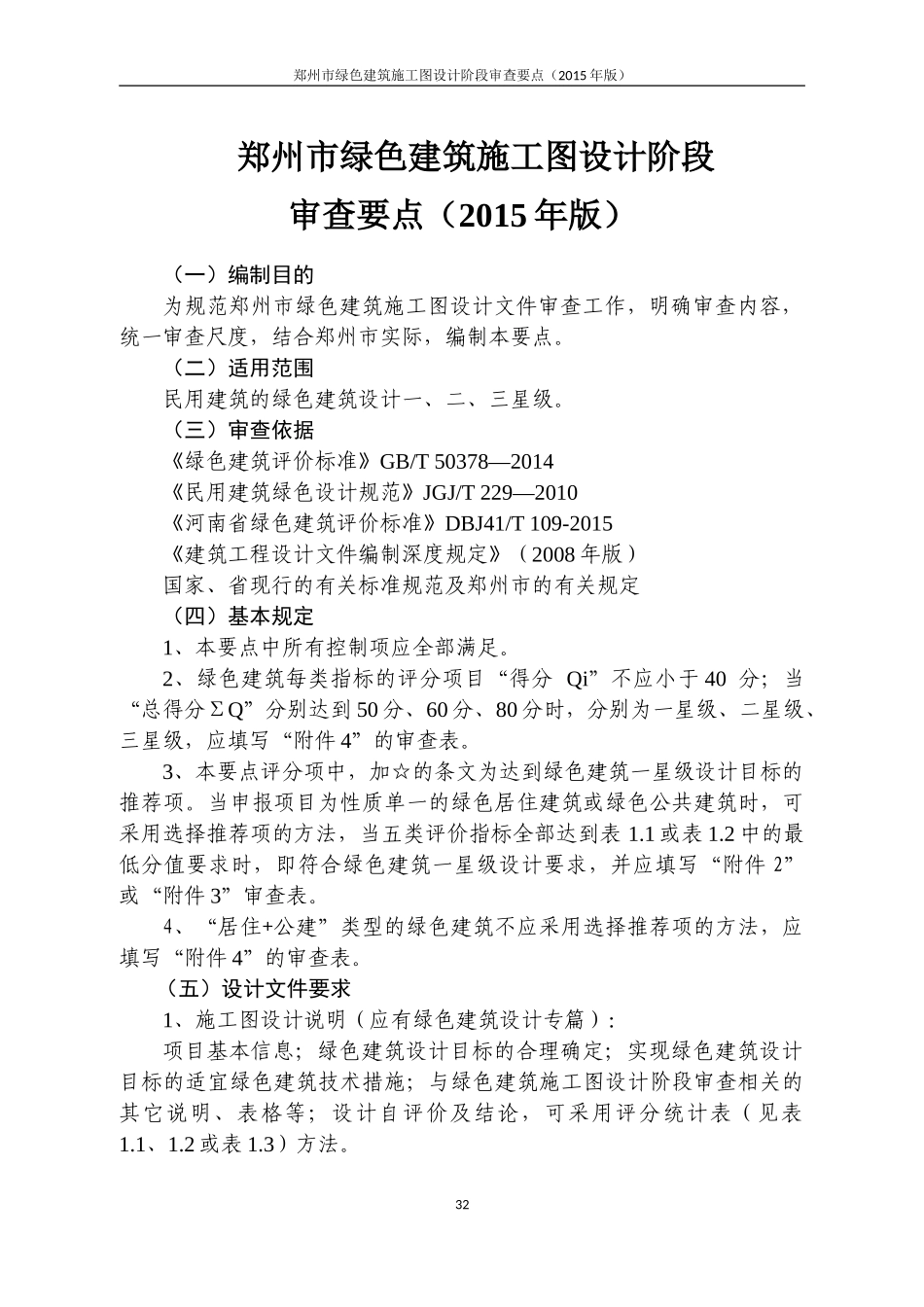

郑州市绿色建筑施工图设计阶段审查要点(2015年版)郑州市绿色建筑施工图设计阶段审查要点(2015年版)(一)编制目的为规范郑州市绿色建筑施工图设计文件审查工作,明确审查内容,统一审查尺度,结合郑州市实际,编制本要点。(二)适用范围民用建筑的绿色建筑设计一、二、三星级。(三)审查依据《绿色建筑评价标准》GB/T50378—2014《民用建筑绿色设计规范》JGJ/T229—2010《河南省绿色建筑评价标准》DBJ41/T109-2015《建筑工程设计文件编制深度规定》(2008年版)国家、省现行的有关标准规范及郑州市的有关规定(四)基本规定1、本要点中所有控制项应全部满足。2、绿色建筑每类指标的评分项目“得分Qi”不应小于40分;当“总得分∑Q”分别达到50分、60分、80分时,分别为一星级、二星级、三星级,应填写“附件4”的审查表。3、本要点评分项中,加☆的条文为达到绿色建筑一星级设计目标的推荐项。当申报项目为性质单一的绿色居住建筑或绿色公共建筑时,可采用选择推荐项的方法,当五类评价指标全部达到表1.1或表1.2中的最低分值要求时,即符合绿色建筑一星级设计要求,并应填写“附件2”或“附件3”审查表。4、“居住+公建”类型的绿色建筑不应采用选择推荐项的方法,应填写“附件4”的审查表。(五)设计文件要求1、施工图设计说明(应有绿色建筑设计专篇):项目基本信息;绿色建筑设计目标的合理确定;实现绿色建筑设计目标的适宜绿色建筑技术措施;与绿色建筑施工图设计阶段审查相关的其它说明、表格等;设计自评价及结论,可采用评分统计表(见表1.1、1.2或表1.3)方法。32郑州市绿色建筑施工图设计阶段审查要点(2015年版)表1.1一星级绿色建筑评分统计表(居住建筑)评价标准节地与室外环境节能与能源利用节水与水资源利用节材与材料资源利用室内环境质量控制项评定结果满足满足满足满足满足评分项适用总分1001009080100最低得分5748503645得分绿色建筑设计等级一星级结论符合一星级施工图设计阶段要求表1.2一星级绿色建筑评分统计表(公共建筑)评价标准节地与室外环境节能与能源利用节水与水资源利用节材与材料资源利用室内环境质量控制项评定结果满足满足满足满足满足评分项适用总分1001009080100最低得分6048503648得分绿色建筑设计等级一星级结论符合一星级施工图设计阶段要求注:1、表1.1及表1.2中,各类指标的最低得分和得分,为实际所选推荐项的分值之和,不再与各类指标的适用于参评项目的评分项总分值进行折算。2、适用总分中不含设计阶段不参评条款的分值,包括6.2.1条(10分)、7.2.8条(10分)、7.2.14条(5分)、7.2.15条(5分)。表1.3绿色建筑评分统计表评价标准节地与室外环境节能与能源利用节水与水资源利用节材与材料资源利用室内环境质量控制项评定结果评分项折算得分Qi加分项得分Q8总得分∑Q绿色建筑设计等级一星□二星□三星□结论符合星级施工图设计阶段要求注:表1.3中,各类指标的折算得分Qi,为该指标得分之和与适用于参评项目的评分项总分值进行折算后的分值。2、图纸:全套施工图,包括总平面图、各单体或子项施工图、相关的分析图等。3、与绿色建筑施工图设计阶段审查相关的计算书、评价或分析报告书等。4、郑州市绿色建筑施工图设计阶段审查表。(六)审查要点《河南省绿色建筑评价标准》DBJ41/T109-201533郑州市绿色建筑施工图设计阶段审查要点(2015年版)1总则(略,见《河南省绿色建筑评价标准》DBJ41/T109-2015)2术语(略,见《河南省绿色建筑评价标准》DBJ41/T109-2015)3基本规定(略,见《河南省绿色建筑评价标准》DBJ41/T109-2015)4节地与室外环境4.1控制项4.1.1(条文内容略)审查专业:规划审查材料:1、项目规划、审批文件;2、场地地形图;3、项目区位图;4、当地有关部门提供的文件和资料。审查要点:项目的选址应按现行《郑州市城乡规划管理技术规定》执行。4.1.2(条文内容略)审查专业:规划审查材料:项目规划、审批文件。审查要点:项目的规划设计文件应符合当地控制性详细规划和规划设计条件的要求。4.1.3(条文内容略)审查专业:勘察审查材料:1、施工图及设计说明;2、场地地形图、环评报告书;3、岩土工程勘察报告(...
