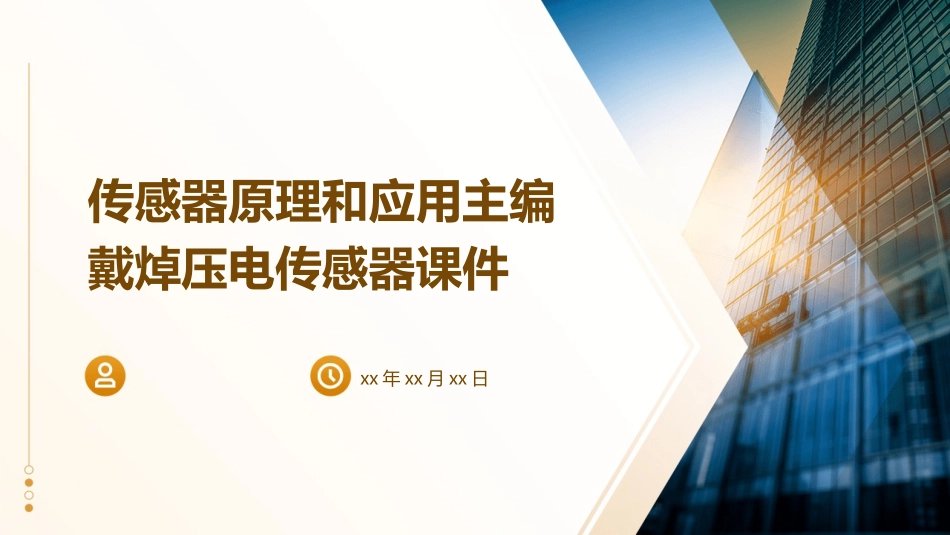

传感器原理和应用主编戴焯压电传感器课件VIP专享VIP免费

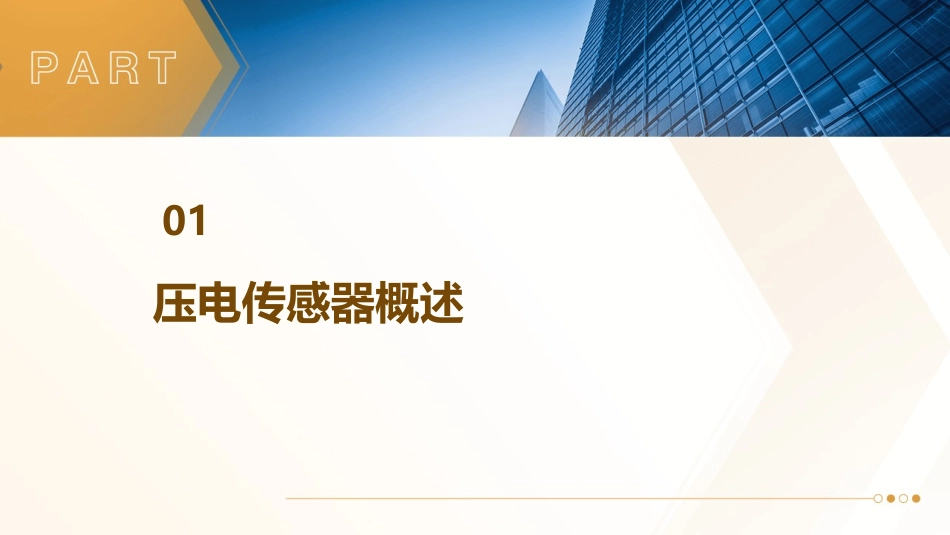

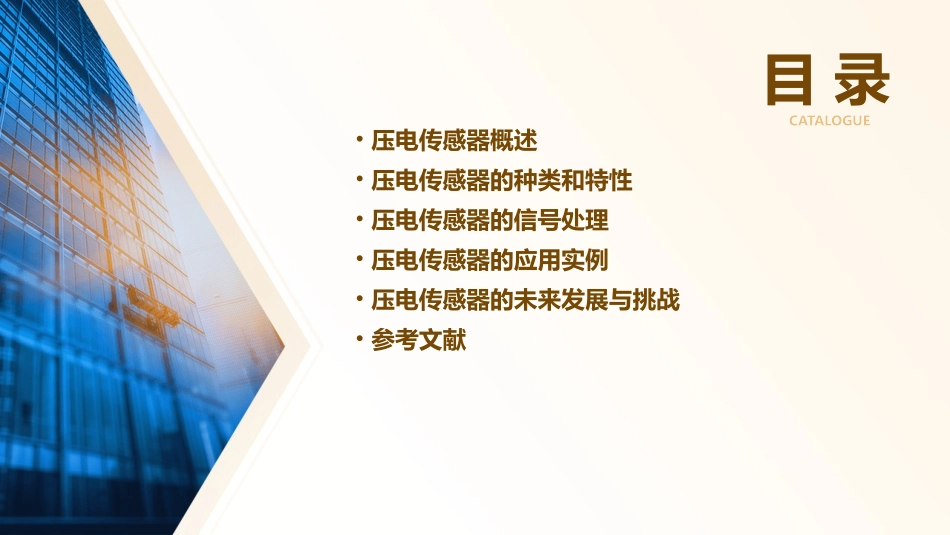

传感器原理和应用主编戴焯压电传感器课件xx年xx月xx日目录CATALOGUE•压电传感器概述•压电传感器的种类和特性•压电传感器的信号处理•压电传感器的应用实例•压电传感器的未来发展与挑战•参考文献01压电传感器概述压电效应压电效应定义某些材料在受到外力作用时，会在其内部产生电荷，这种现象称为压电效应。压电效应原理当材料受到压力或张力作用时，其晶体结构发生形变，导致晶体内部的正负电荷中心相对位移，从而产生电势差。压电效应的发现和应用压电效应最早由居里兄弟在1880年发现，并应用于石英晶体振荡器和超声波探测等领域。压电传感器通常由压电材料、电极和封装材料组成。压电传感器的构造工作原理输出信号处理当压电材料受到外力作用时，其内部产生电荷，通过电极将电荷输出，从而实现对力的测量。压电传感器的输出信号通常比较微弱，需要经过放大和滤波等处理才能被准确测量。030201压电传感器的原理压电传感器广泛应用于压力、加速度、力矩等力学量的测量。力学测量由于压电传感器对声音和振动敏感，因此也广泛应用于声学测量领域，如声强、声压等参数的测量。声学测量压电传感器能够实时监测机械设备的振动情况，及时发现潜在的故障和问题。振动监测在生物医学领域，压电传感器也被用于监测生理信号和生物力学参数等。生物医学应用压电传感器的应用领域02压电传感器的种类和特性石英晶体压电传感器通常用于高精度测量和振动监测等领域。石英晶体压电传感器具有较高的灵敏度和响应速度，能够实现高精度的测量。石英晶体是一种天然的压电材料，具有高度的稳定性和可靠性。石英晶体压电传感器高分子压电传感器是一种新型的压电传感器，利用高分子材料的压电效应。高分子压电传感器具有轻质、柔软、可塑性等特点，可以适应各种复杂形状和环境。高分子压电传感器广泛应用于生物医学、环境监测等领域。高分子压电传感器复合材料压电传感器复合材料压电传感器是由多种材料复合而成的传感器，具有优异的综合性能。复合材料压电传感器可以同时实现高灵敏度、高稳定性、高可靠性等特点。复合材料压电传感器在航空航天、军事等领域有广泛的应用。压电传感器的特性参数压电传感器的输出电压与输入压力之间的比例，是衡量传感器性能的重要参数。压电传感器对压力变化的响应速度，是衡量传感器动态性能的重要参数。压电传感器在温度变化下的性能稳定性，是衡量传感器长期稳定性的重要参数。压电传感器的使用寿命和稳定性，是衡量传感器可靠性的重要参数。灵敏度响应时间温度稳定性可靠性03压电传感器的信号处理由于压电传感器输出的信号通常比较微弱，需要进行放大处理以方便后续的测量和分析。常用的放大器有电压放大器和电荷放大器，根据传感器的输出特性和测量需求选择合适的放大器。信号放大压电传感器在实际应用中可能会受到各种噪声和干扰的影响，因此需要对信号进行滤波处理以去除噪声和干扰，提高信号的信噪比。常用的滤波器有低通滤波器、高通滤波器和带通滤波器等。信号滤波信号放大与滤波信号解调对于某些压电传感器，输出的信号需要进行解调处理以提取有用的信息。常用的解调方法有相敏解调、同步检波等，根据传感器的输出特性和测量需求选择合适的解调方法。信号转换有些压电传感器输出的信号需要经过转换才能被计算机或微处理器读取和处理。常用的转换器有模数转换器和数模转换器，根据传感器的输出特性和测量需求选择合适的转换器。信号解调与转换信号数字化将模拟信号转换为数字信号是数字化处理的第一步。通过模数转换器将模拟信号转换为数字信号，便于计算机或微处理器进行后续的处理和分析。数字信号处理数字信号处理是利用计算机或专用硬件对数字信号进行各种算法运算和变换的技术。常用的数字信号处理技术有滤波、频谱分析、相关分析、卷积等，可以对数字信号进行各种分析和处理，提取有用的信息。信号数字化处理04压电传感器的应用实例总结词压电传感器在振动测量中具有高灵敏度和宽频带响应的特点，能够准确测量各种振动信号。详细描述压电传感器利用压电材料的压电效应，将振动产生的机械能转换为电能，从而测量出振动的幅度、频率和加速度等参数。在...
