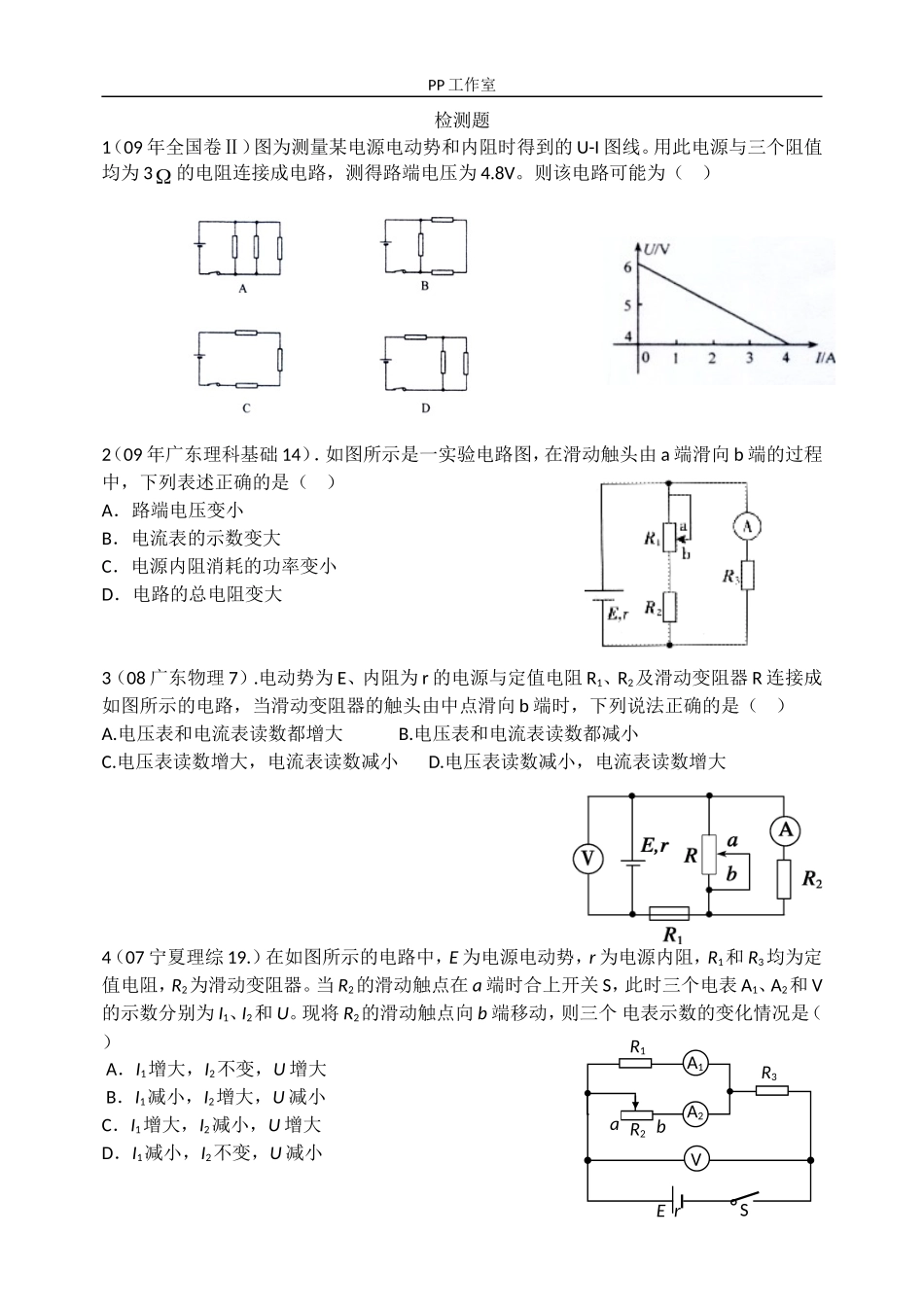

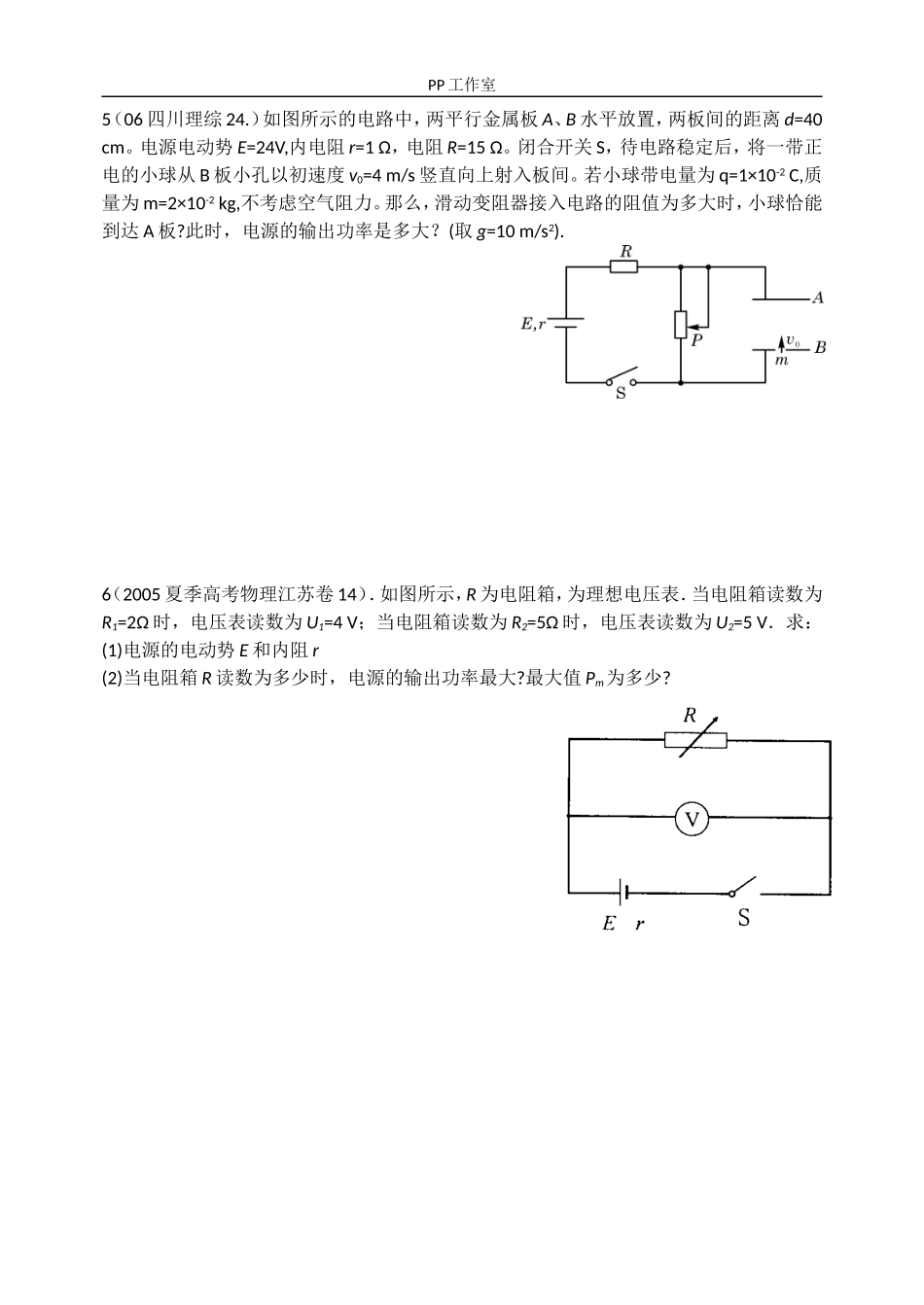

PP工作室检测题1（09年全国卷Ⅱ）图为测量某电源电动势和内阻时得到的U-I图线。用此电源与三个阻值均为3的电阻连接成电路，测得路端电压为4.8V。则该电路可能为（）2（09年广东理科基础14）．如图所示是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A．路端电压变小B．电流表的示数变大C．电源内阻消耗的功率变小D．电路的总电阻变大3（08广东物理7）.电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是（）A.电压表和电流表读数都增大B.电压表和电流表读数都减小C.电压表读数增大，电流表读数减小D.电压表读数减小，电流表读数增大4（07宁夏理综19.）在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向b端移动，则三个电表示数的变化情况是（）A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小A1A2VSR1R2R3abErPP工作室5（06四川理综24.）如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40cm。电源电动势E=24V,内电阻r=1Ω，电阻R=15Ω。闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0=4m/s竖直向上射入板间。若小球带电量为q=1×10-2C,质量为m=2×10-2kg,不考虑空气阻力。那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A板?此时，电源的输出功率是多大？(取g=10m/s2).6（2005夏季高考物理江苏卷14）．如图所示，R为电阻箱，为理想电压表．当电阻箱读数为R1=2Ω时，电压表读数为U1=4V；当电阻箱读数为R2=5Ω时，电压表读数为U2=5V．求：(1)电源的电动势E和内阻r(2)当电阻箱R读数为多少时，电源的输出功率最大?最大值Pm为多少?
