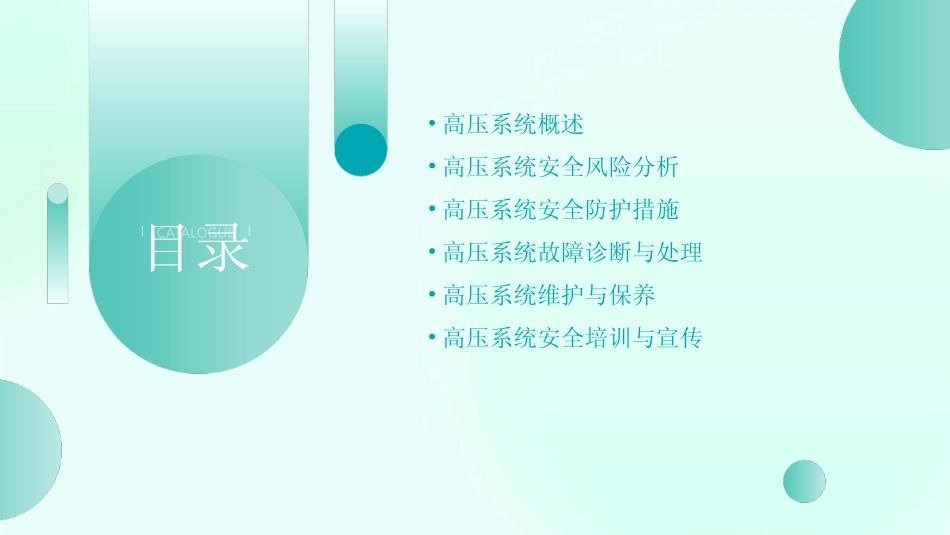

新能源汽车高压系统的安全与防护目录•高压系统概述•高压系统安全风险分析•高压系统安全防护措施•高压系统故障诊断与处理•高压系统维护与保养•高压系统安全培训与宣传01高压系统概述新能源汽车高压系统是指车辆中负责电能存储、转换和传输的部分，其电压等级远高于传统汽车的低压系统。高压系统定义高压系统是新能源汽车动力系统的核心，为电动机提供驱动电能，实现车辆的行驶、加速、减速等功能。高压系统作用高压系统定义及作用高压系统组成主要包括电池组、电机控制器、高压配电盒、充电接口、高压导线等部件。高压系统原理电池组提供电能，通过高压导线传输至电机控制器，电机控制器根据车辆行驶需求控制电机的运转，实现车辆驱动。同时，高压配电盒负责电能的分配和管理，确保各部件正常工作。高压系统组成与原理工作电压范围通常为300V-600V，部分高性能车型可达800V甚至更高。纯电动汽车工作电压范围一般为200V-360V，具体取决于车型和动力配置。混合动力汽车工作电压范围与纯电动汽车相似，但燃料电池堆的输出电压较低，需通过升压变换器提高至高压系统工作电压范围。燃料电池汽车高压系统工作电压范围02高压系统安全风险分析新能源汽车高压系统电压高达数百伏，直接接触可能导致严重电击事故。高压电击短路与过流电磁辐射电气系统短路或过载可能引发火灾或设备损坏。高压系统产生的电磁辐射对人体健康有一定影响，需采取防护措施。030201电气安全风险高压部件在受到外力撞击或振动时可能损坏，导致安全隐患。高压部件损坏高压线束在长期使用过程中可能因磨损而裸露，增加触电风险。高压线束磨损高压连接器如未紧固到位，可能导致接触不良或短路。高压连接器松动机械安全风险电解液泄漏电解液泄漏可能导致腐蚀、污染和电气故障等安全问题。电池热失控电池在高温、过充等条件下可能发生热失控，引发火灾或爆炸。有害气体排放电池在特定条件下可能产生有害气体，对人体健康造成危害。化学安全风险03高压系统安全防护措施绝缘防护措施使用高绝缘性能的材料在高压系统的关键部位，如电池包、电机、逆变器等，采用具有高绝缘性能的材料进行包裹和隔离，以防止电流外泄。绝缘监测通过绝缘监测装置实时监测高压系统的绝缘状态，一旦发现绝缘性能下降，及时采取相应措施。绝缘耐压测试在车辆出厂前和维修过程中，对高压系统进行绝缘耐压测试，确保系统的绝缘性能符合要求。将高压系统的设备外壳与车身金属部分进行可靠接地，确保设备在故障状态下不会带电。设备接地在操作高压系统时，工作人员需佩戴接地手环或使用接地垫等接地设备，以确保人体与大地之间的电位相等，防止触电事故。人员接地定期检测接地电阻的大小，确保接地系统良好有效。接地电阻检测接地防护措施123在高压电路中设置熔断器，当电流超过一定值时，熔断器会自动熔断，切断电路，保护电路和设备不受损坏。熔断器保护采用电子式过流保护装置，实时监测电流大小，当电流超过设定值时，自动切断电路。电子式过流保护高压系统中设置故障诊断与报警装置，当发生过流等故障时，及时发出报警信号并切断电路，提醒工作人员及时处理。故障诊断与报警过流保护措施04高压系统故障诊断与处理03数据流诊断通过读取车辆控制单元中的数据流，分析高压系统的工作参数，判断是否存在异常。01仪器诊断使用万用表、示波器等专用工具对高压系统进行检测，判断是否存在故障。02经验诊断根据维修人员的经验，通过听、看、闻等方式判断高压系统的工作状态。故障诊断方法常见故障类型及处理措施检查高压互锁回路是否完整，修复或更换损坏的部件。对高压系统进行绝缘检测，找出绝缘破损点并进行修复。检查高压系统与车身之间的绝缘电阻，查找漏电原因并进行处理。对损坏的高压部件进行更换，确保高压系统的正常工作。高压互锁故障高压绝缘故障高压漏电故障高压部件损坏车辆无法行驶高压系统漏电高压部件损坏火灾事故应急处理方案01020304在确保安全的前提下，断开高压系统电源，使用拖车将车辆拖至维修站点进行维修。立即停车并疏散人员，使用绝缘工具断开高压系统电源，联系专业人员进行维修。在不影响安全的前提下，将车辆低速行驶...
