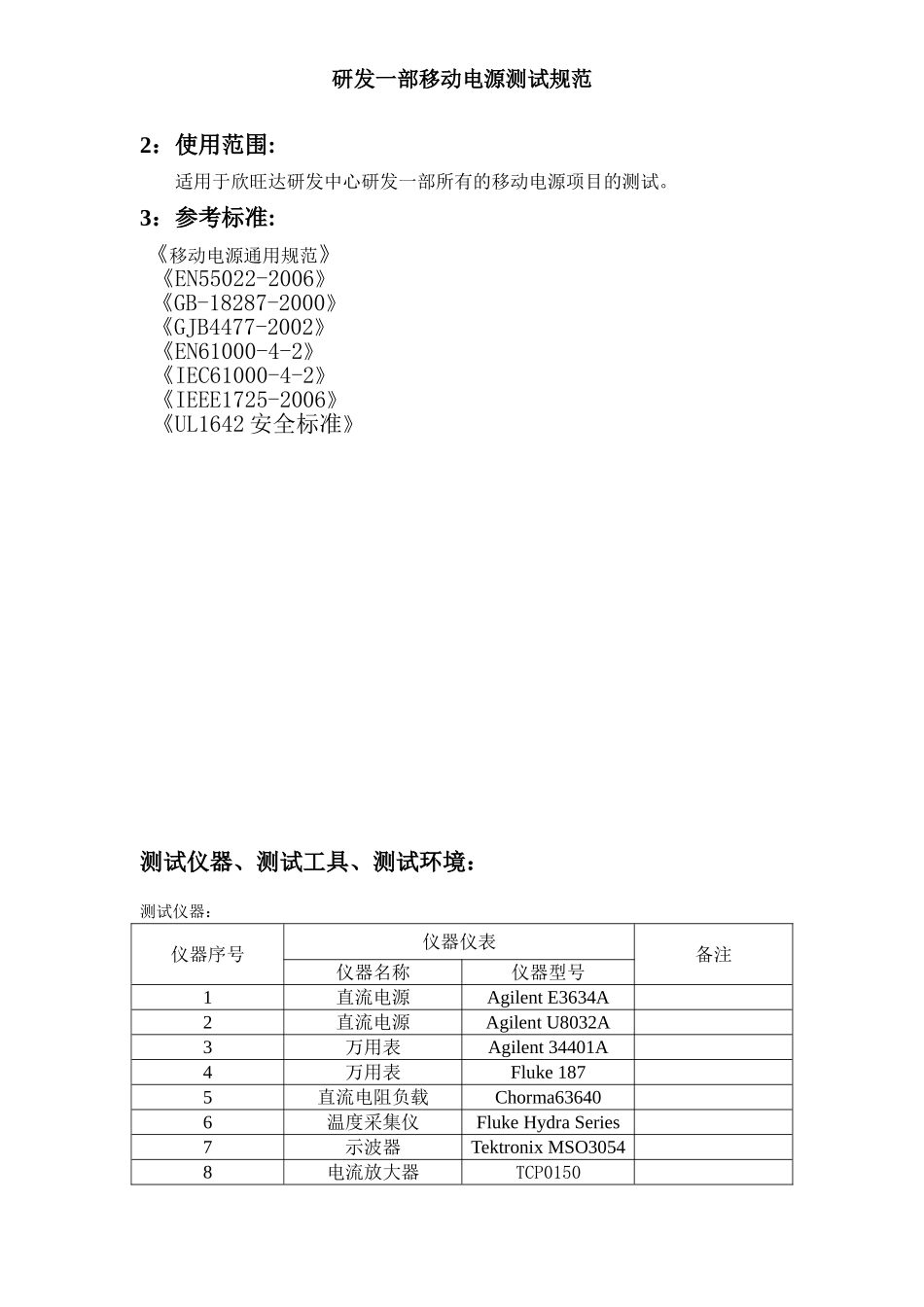

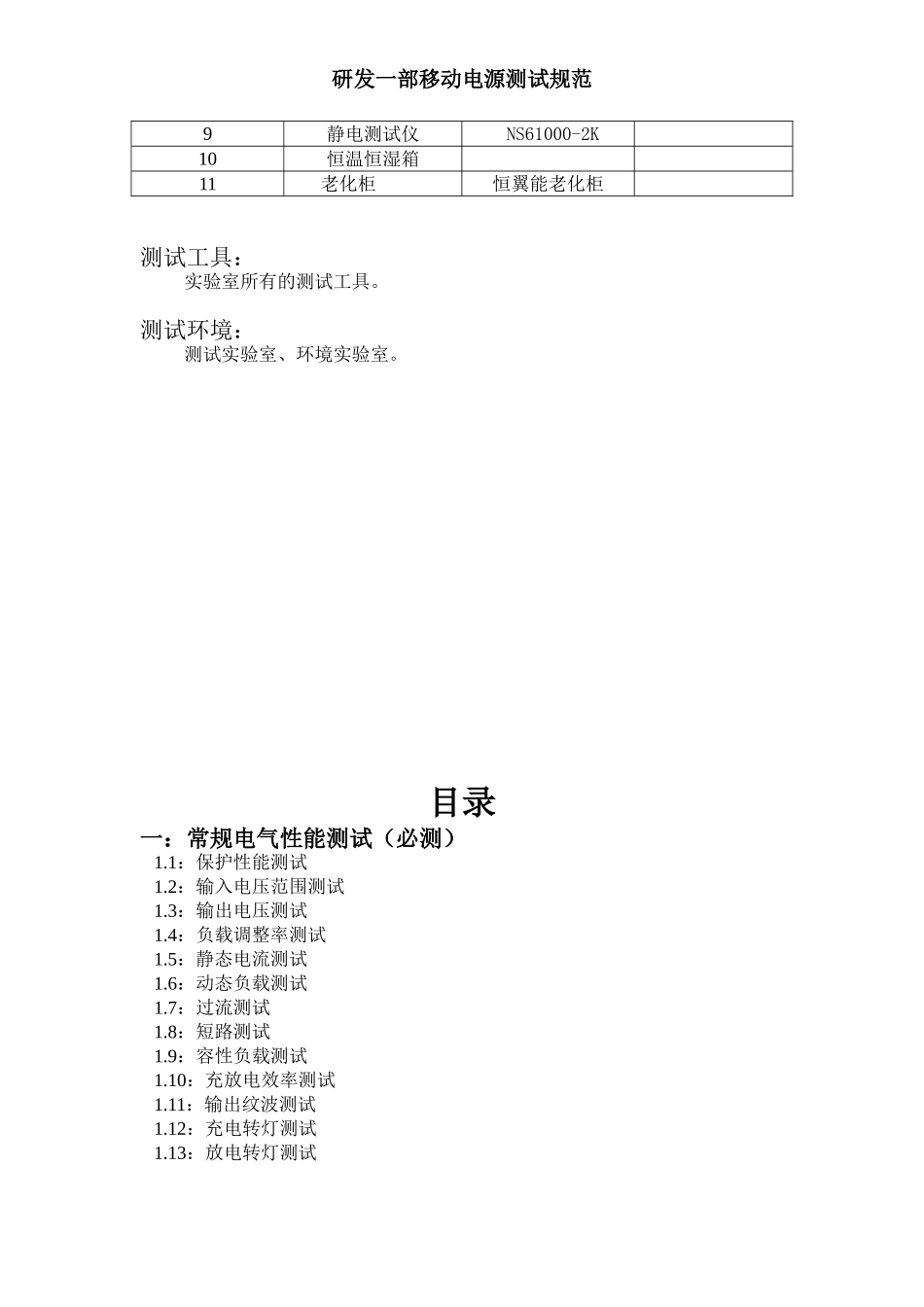

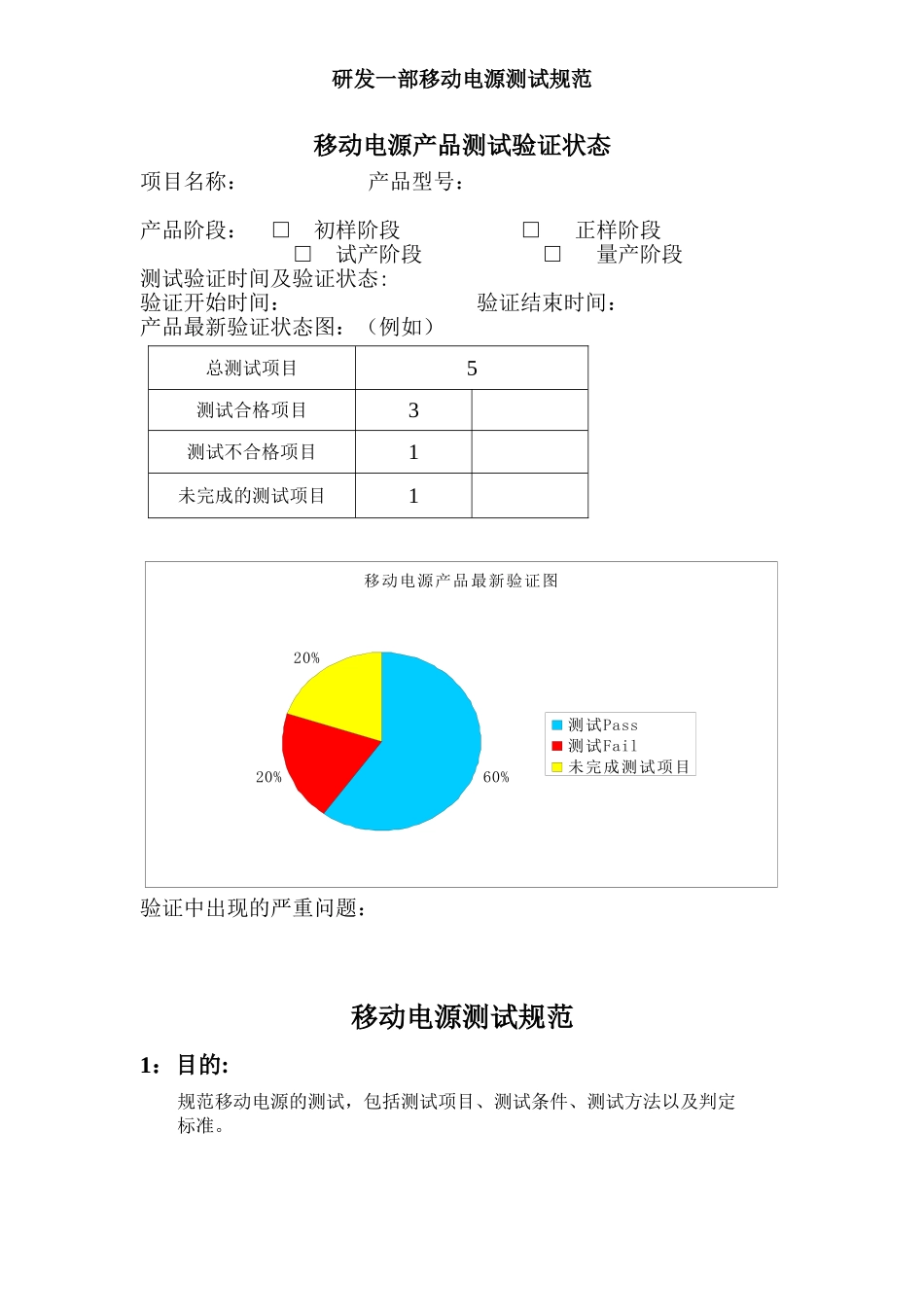

研发一部移动电源测试规范移动电源产品测试验证状态项目名称：产品型号：产品阶段：□初样阶段□正样阶段□试产阶段□量产阶段测试验证时间及验证状态:验证开始时间：验证结束时间：产品最新验证状态图：（例如）移动电源产品最新验证图60%20%20%测试Pass测试Fail未完成测试项目验证中出现的严重问题：移动电源测试规范1：目的:规范移动电源的测试，包括测试项目、测试条件、测试方法以及判定标准。总测试项目5测试合格项目3测试不合格项目1未完成的测试项目1研发一部移动电源测试规范2：使用范围:适用于欣旺达研发中心研发一部所有的移动电源项目的测试。3：参考标准:《移动电源通用规范》《EN55022-2006》《GB-18287-2000》《GJB4477-2002》《EN61000-4-2》《IEC61000-4-2》《IEEE1725-2006》《UL1642安全标准》测试仪器、测试工具、测试环境：测试仪器：仪器序号仪器仪表备注仪器名称仪器型号1直流电源AgilentE3634A2直流电源AgilentU8032A3万用表Agilent34401A4万用表Fluke1875直流电阻负载Chorma636406温度采集仪FlukeHydraSeries7示波器TektronixMSO30548电流放大器TCP0150研发一部移动电源测试规范9静电测试仪NS61000-2K10恒温恒湿箱11老化柜恒翼能老化柜测试工具：实验室所有的测试工具。测试环境：测试实验室、环境实验室。目录一：常规电气性能测试（必测）1.1：保护性能测试1.2：输入电压范围测试1.3：输出电压测试1.4：负载调整率测试1.5：静态电流测试1.6：动态负载测试1.7：过流测试1.8：短路测试1.9：容性负载测试1.10：充放电效率测试1.11：输出纹波测试1.12：充电转灯测试1.13：放电转灯测试研发一部移动电源测试规范1.14：充电特性测试1.15：放电特性测试1.16：开关按键测试1.17：放电容量转换效率测试1.18：充放电时间测试二：安规测试(只测试温升)2.1：温升测试三：ESD测试3.1：静电放电测试四：环境测试（需测试）4.1：高温存储测试4.2：低温存储测试4.3：高温运行测试4.4：低温运行测试4.5：恒定湿热测试4.6：高低温冲击测试五：EMC测试（根据客户要求，无要求可不测）5.1：辐射测试六：可靠性测试（在测试中心做各种跌落、撞击、老化等测试）一：常规电气性能测试1.1：保护性能测试：1：测试目的：检测移动电源的过充、过放保护电压以及延迟时间能否满足规格书的要求，同时记录保护的电压值和相应的延迟时间。2：测试设备：a:安捷伦万用表b:安捷伦直流电源c:泰克示波器3：测试方法：a:将保护板的B+、B-分别接上电源的正负极；b:把示波器的电压探头一接到保护IC的Co、Do脚和地，电压探头二接上保护IC的VDD端，调节电源电压直至保护；C:记录测试数据和保存测试波形。4：判定标准：a:参考保护IC的充放电电压保护值和相应的延迟时间进行判断。1.2：输入电压范围测试：研发一部移动电源测试规范1：测试目的：检测移动电源在规格要求的输入电压范围内能否进行正常工作。2：测试设备：a:安捷伦直流电源b:安捷伦万用表3：测试方法：a:将保护板的B+、B-分别接上电源的正负极；b:按规格书调节电源电压，观测其输出电压；C:记录测试数据。4：判定标准：a:根据产品规格书进行判定。1.3：输出电压测试：1：测试目的：检测移动电源在不同负载的工作状态下的输出电压能否稳定输出。2：测试设备：a:安捷伦直流电源b:安捷伦万用表3：测试方法：a:将保护板的B+、B-分别接上电源的正负极；b:把电源电压设置为3.0V（根据最低电压带载来确定）、3.7V、4.2V，将带载电流设置为满载、半载、空载；C:记录测试数据。4：判定标准：a:根据产品相应的规格书判定；如无特殊情况以：5.0±0.1V进行判定1.4：负载调整率测试：1：测试目的：检测移动电源在不同负载的工作状态下的输出电压的负载调整率能否满足产品规格书的要求。2：测试设备：a:安捷伦直流电源b:安捷伦万用表3：测试方法：a:将保护板的B+、B-分别接上电源的正负极；b:把电源电压设置为3.0V（根据最低电压带载来确定）、3.7V、4.2V；c:把负载电流设置为标准放电电流的0%、20%、50%、100%；d:记录测试数据。4：判定标准：a:负载调整率≤2%η=(VI20%-VI100%)/VI0%1.5：静态电流测试：1：测试目的：研发一部移动电源测试规范检测...
