专用夹具设计说明书VIP免费

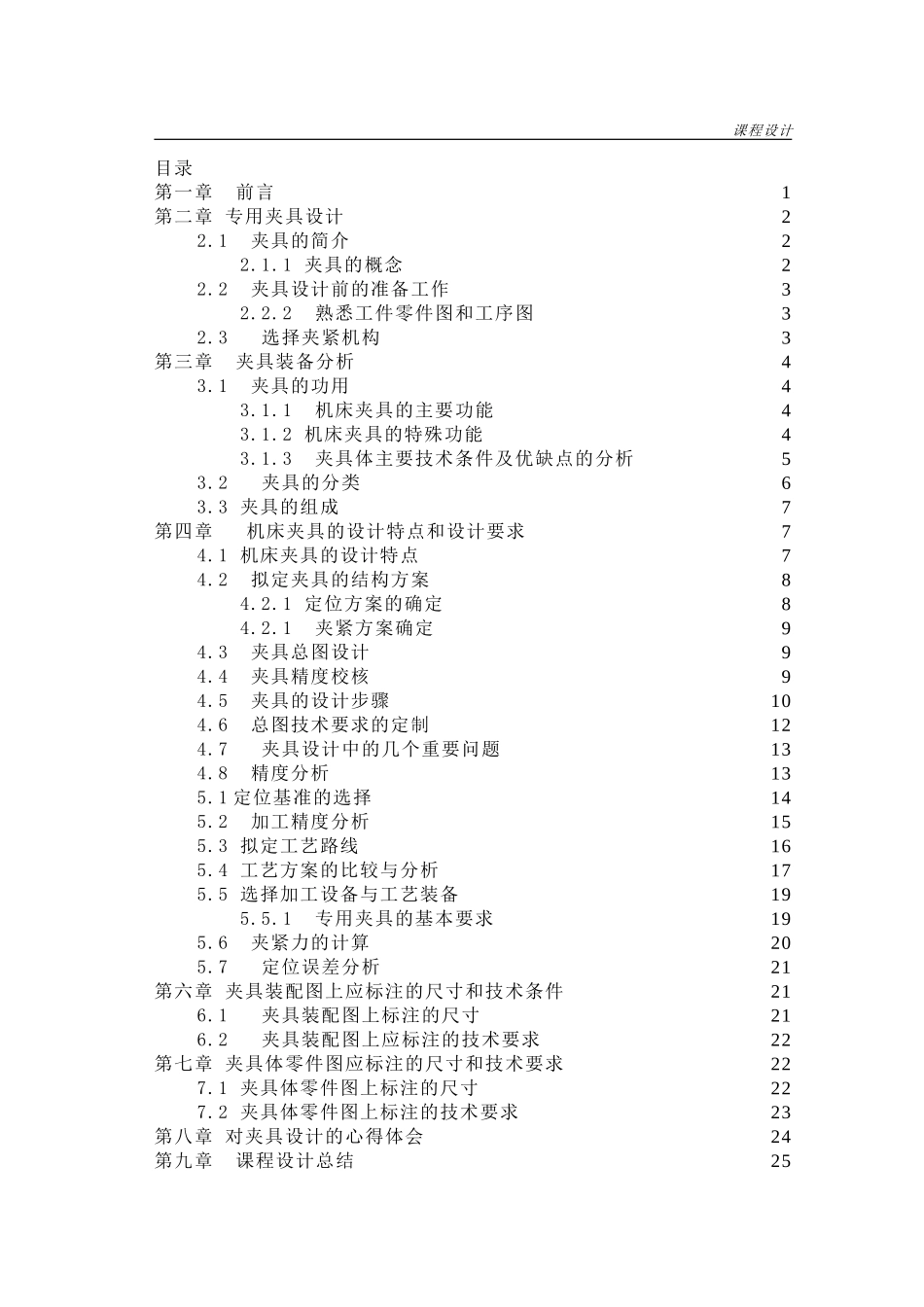

课程设计机械制造技术基础课程设计题目：专用夹具设计学院:机械工程学院班级：xx级机械制造与自动化x班姓名：xx指导教师：xx完成日期：2017年4月31日课程设计目录第一章前言1第二章专用夹具设计22.1夹具的简介22.1.1夹具的概念22.2夹具设计前的准备工作32.2.2熟悉工件零件图和工序图32.3选择夹紧机构3第三章夹具装备分析43.1夹具的功用43.1.1机床夹具的主要功能43.1.2机床夹具的特殊功能43.1.3夹具体主要技术条件及优缺点的分析53.2夹具的分类63.3夹具的组成7第四章机床夹具的设计特点和设计要求74.1机床夹具的设计特点74.2拟定夹具的结构方案84.2.1定位方案的确定84.2.1夹紧方案确定94.3夹具总图设计94.4夹具精度校核94.5夹具的设计步骤104.6总图技术要求的定制124.7夹具设计中的几个重要问题134.8精度分析135.1定位基准的选择145.2加工精度分析155.3拟定工艺路线165.4工艺方案的比较与分析175.5选择加工设备与工艺装备195.5.1专用夹具的基本要求195.6夹紧力的计算205.7定位误差分析21第六章夹具装配图上应标注的尺寸和技术条件216.1夹具装配图上标注的尺寸216.2夹具装配图上应标注的技术要求22第七章夹具体零件图应标注的尺寸和技术要求227.1夹具体零件图上标注的尺寸227.2夹具体零件图上标注的技术要求23第八章对夹具设计的心得体会24第九章课程设计总结25课程设计参考文献26附表1机械加工工艺过程卡片271课程设计第一章前言机械制造装备设计是机械设计制造及其自动化专业的一门主要专业课，其任务是通过该课程的学习，掌握主要机械制造装备的工作原理及其正确使用和选用方法、原则，并具备一定的机械制造装备的总体设计、传动设计、结构设计等基本知识和主要工艺装备的设计能力。而课程设计是机械制造装备设计课程的一个重要的实践性教学环节，也是机械类专业学生较为全面的机械设计训练。通过课程设计的实践，综合地运用装备设计课程和其他先修课程的理论与实际知识，进一步培养与提高学生分析和解决工程实际问题的机械设计能力。其目的在于：〔1〕通过课程设计，使学生能综合运用夹具设计课程及其他相关专业课程的知识，学会用所学的理论知识指导设计实践，树立正确的设计思想。〔2〕通过课程设计，培养学生分析和解决工程实际问题的能力，使学生掌握机床夹具的一般设计方法和步骤，提高其走上工作岗位所需的专业技能。〔3〕通过课程设计，使学生学习运用标准、规范、手册、图册和查阅有关技术资料等。零件在工艺规程之后，就要按工艺规程顺序进行加工。在加工中除了需要机床、刀具、量具之外，成批生产时还要用机床夹具。他们是机床和工件之间的连接装置，使工件相对于机床获得正确的位置。机床夹具的好坏将直接影响工件加工表面的位置精度、形状精度和尺寸精度。通常把确定工件在机床上或夹具中占有正确位置的过程，称为定位。当工件定位后，为了避免在加工中受到切削力、重力等的作用而破坏定位，还应该用一定的机构或装置将工件加以固定。使工件在加工过程中保持定位位置不变的操作，称为夹紧。将工件定位、夹紧的过程称为装夹。工件装夹是否正确、迅速、方便和可靠，将直接影响工件的加工质量、生产效率、制造成本和操作安全。在成批、大量生产中，工件的装夹是通过机床夹具来实现的。机床夹具在生产中应用十分广泛，夹具按使用范围分为通用夹具、专用夹具、可调夹具、组合夹具和随行夹具，按使用机床分为车床夹具、铣床夹具、钻床夹具、镗床夹具、磨床夹具、齿轮机床夹具、自动机床夹具、数控机床夹具、自动线随行夹具以及其他机床夹具等，按夹紧的动力源分为手动夹具、气动夹具、液压夹具、气-液增力夹具、电磁夹具及真空夹具等。根据所加工工件的要求，本次使用的是钻床浮动夹紧专用夹具。由于能力有限，经验不足，设计中还有许多不足之处，希望各位老师多加指教。2课程设计第二章专用夹具设计2.1夹具的简介夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。在金属切削机床上使用的夹具统称为机床夹具。在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着加工的精度、劳动生产率和产品的制...
