4台58MW燃气热水锅炉安装工程施工组织设计VIP免费

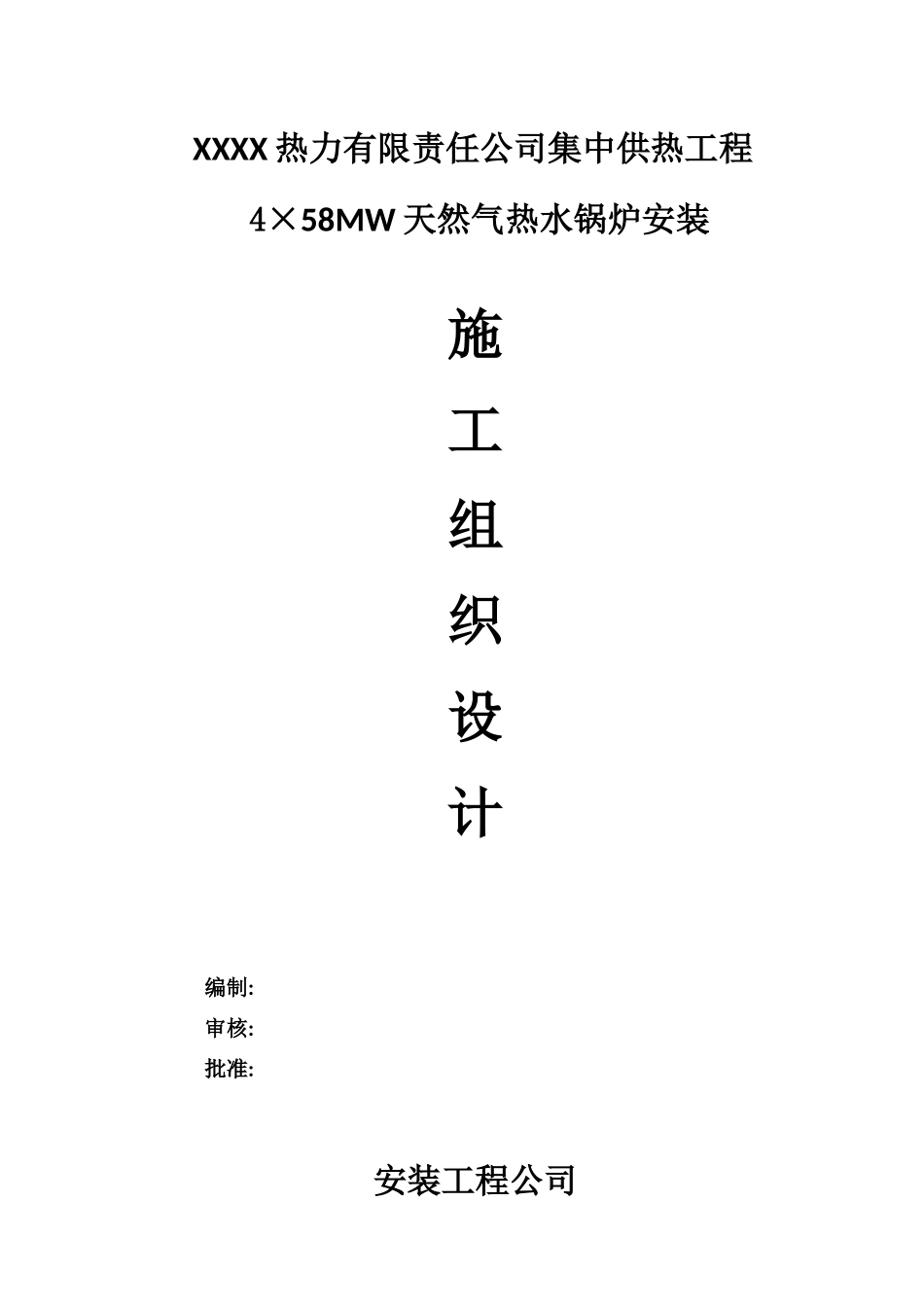

XXXX热力有限责任公司集中供热工程4×58MW天然气热水锅炉安装施工组织设计编制:审核:批准:安装工程公司二0一六年五月一、工程概况1、工程简介热力有限责任公司集中供热工程燃气热水锅炉安装项目，此次安装设备为4台58MW燃气热水锅炉，锅炉设备是由锅炉有限责任公司制造。锅炉设备是新散件发运，施工现场组对安装。现场安装工作涉及到胀接、焊接、大件吊装就位等相关重要工艺。本项目安装要求工期紧任务重，要做好施工前的一切准备工作，做好施工现场组织协调、合理安排各工序、提前编制各施工方案等相关工作，保证施工顺利进行实现施工进度目标。2、锅炉及其它设备主要技术参数2.1锅炉名称、型号、主要参数2.1.158MW燃气热水锅炉技术参数产品名称：58MW燃气热水锅炉产品型号：SZS58-1.6/130/70-Q额定供热量：58MW工作压力：1.6MPa供水温度：130℃回水温度：70℃设计燃料：天燃气2.1.2安装尺寸（长×宽×高）：14.8m×11.5m×9.5m2.2锅炉数量：4台（三用一备）2.3锅炉给水及锅水品质应符合GB1576-2001《工业锅炉水质》标准的规定。2.4锅炉鼓风机（每台锅炉配套一台）3、安装项目3.14×58MW燃气热水锅炉本体及本体管路安装。3.24×58MW燃气热水锅炉的燃烧器、及燃烧器阀门组件安装，鼓风机及消音器的安装（燃烧器、鼓风机分体式）；3.34×58MW燃气热水锅炉的平台扶梯安装。3.44×58MW燃气热水锅炉的省煤器安装。3.54×58MW燃气热水锅炉耐火混凝土浇筑，锅炉本体及省保温。3.64×58MW燃气热水锅炉烘煮炉、试运行。3.74×58MW燃气热水锅炉烟风道制作安装3.84×58MW燃气热水锅炉烟囱制作安装3.9原有锅炉基础拆除3.10四台锅炉、烟囱基础、鼓风机基础、地下风道基础浇筑3.11锅炉房室内ф800管道及与原系统连接安装。3.12四台锅炉自控仪表安装。4、安装工期：90天。二、施工前的准备1、技术资料1.1设计图纸：制造厂设备图纸二套，经设计院、甲方、乙方、监理四方会审无误的图纸。1.2国家标准：《起重设备安装工程施工及验收规范》GB50278-98、《热水锅炉安全技术监察规程》、《建筑安装工人安全技术操作规程》、《工业锅炉安装工程施工及验收规范》GB50273-98、《机械设备安装工程施工及验收通用规范》GB50231—98、《压缩机、风机、泵安装工程施工及验收规范》GB50275—98、《通风与空调工程施工质量验收规范》GB50243-2002、《建筑给排水及采暖工程施工质量验收规范》GB50242-2002、《建筑设备施工安装通用图集》91SB6、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92。1.3锅炉安装表、卡、单准备：1）锅炉安装维修改造告知书。2）竣工报告。3）图纸交底会审记录。4）设备清点记录。5）安装用金属材料及焊接材料等质检记录。6）基础复查记录。7）设备安装垫铁隐蔽工程记录。8）大件吊装操作票。9）隐蔽工程记录。10）受热面通球记录。11）锅炉安装记录。12）辅机安装记录。13）自控仪表安装记录。14）锅炉水压试验签证。15）锅炉筑炉、保温记录。16）烘煮炉记录。17）48小时试运记录及签证。18）设备移交记录。2、编制施工预算根据施工图纸编制班组施工预算，材料部根据预算备好主材、装置性材料、消材，以备加工配制安装使用。3、施工进度计划（附表一）4、施工劳动组织安排（附表二）5、施工用的工机具（附表三）6、施工平面布置（进入现场前根据实际测绘）按图做到三通一平：即电通、水通、路通、平整好场地。6.1安装布置吊装锅炉所用的吊装设备、电焊机等设备，要按布置图的规划就位，并做好防护措施，事先搞好检修，保证机具完好率100%，以免影响施工。6.2按布置图规划的地点将材料按规格分类堆放，并设标识，登记造册，做好收发凭证，保管好材质证明书等原始资料。6.3设备存放要考虑安装顺序，锅炉零部件要按装箱总清单进行仔细清点，并做好记录，如有丢失、损坏、不合格品及时得到处理，以免影响施工进度。7、工程质量保证措施质量管理组织及质保体系本企业由总工程师全面负责质量管理及质量保证相关工作。其管理构架关系如下质量程序控制锅炉安装工程质量程序控制技术部质检部工艺部管道工程部本体工程部资料科技术科理化科质检科计量科资料科工艺科流程操作...
