BAC双面自粘防水卷材屋面防水工程施工工法VIP专享VIP免费

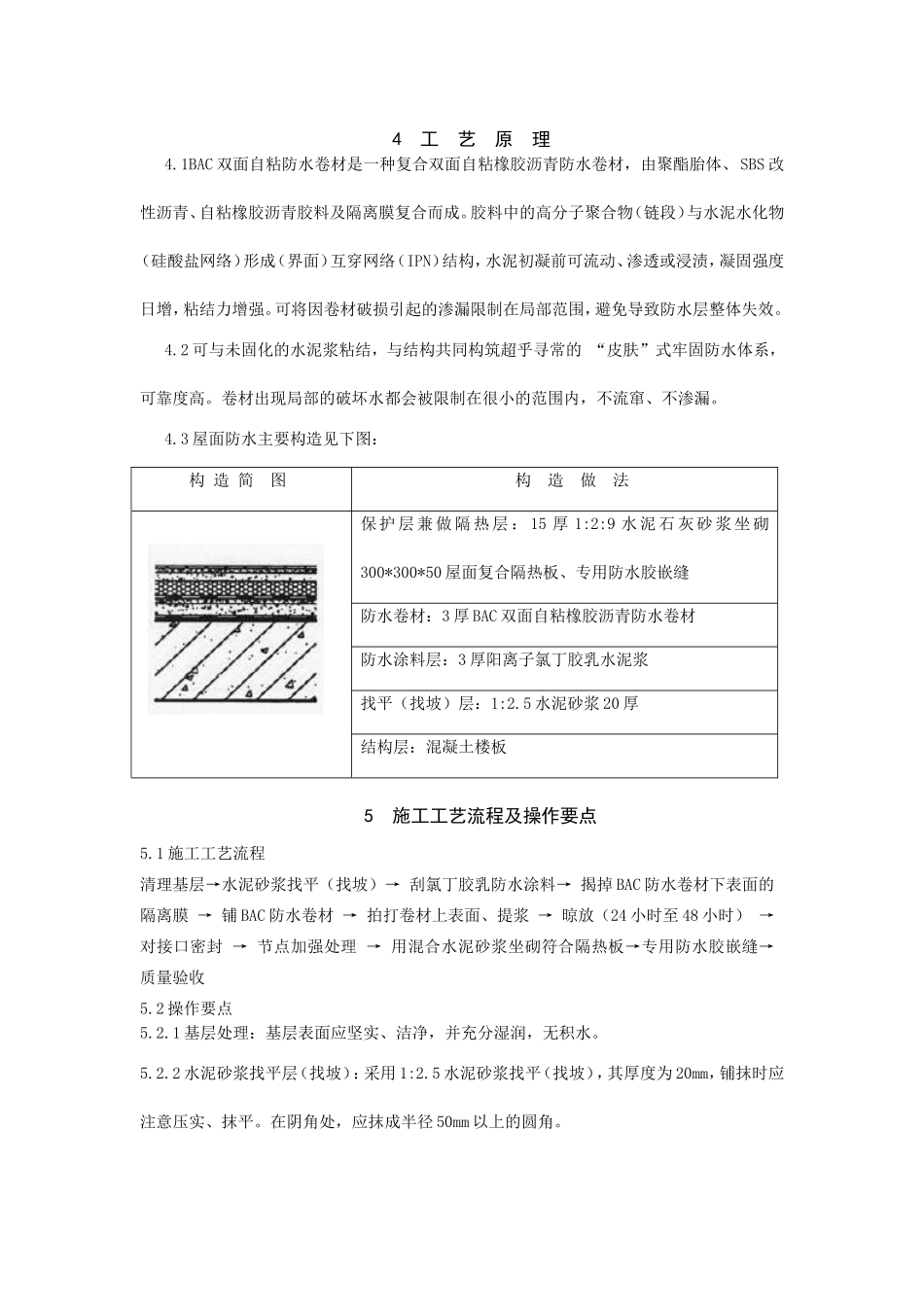

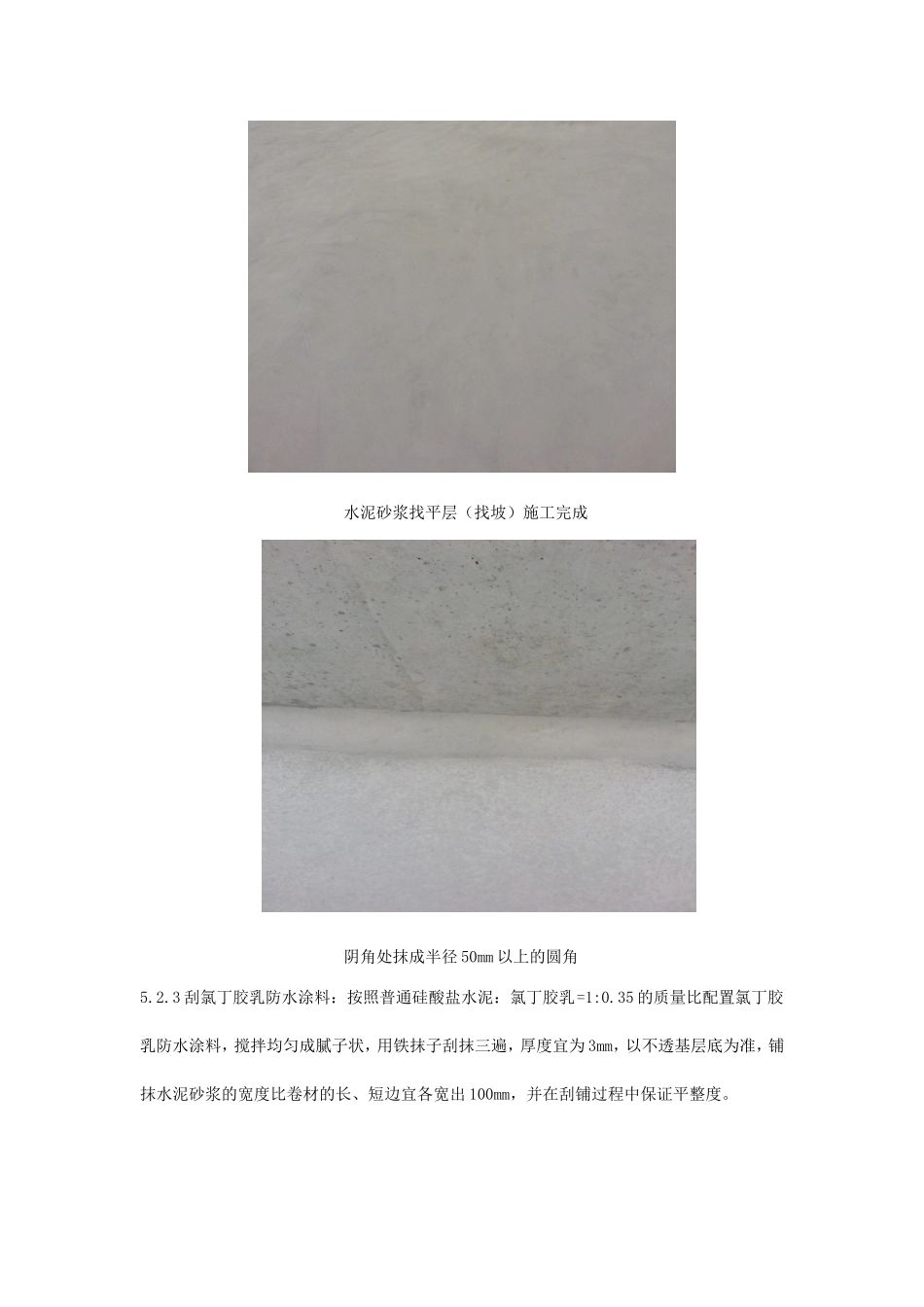

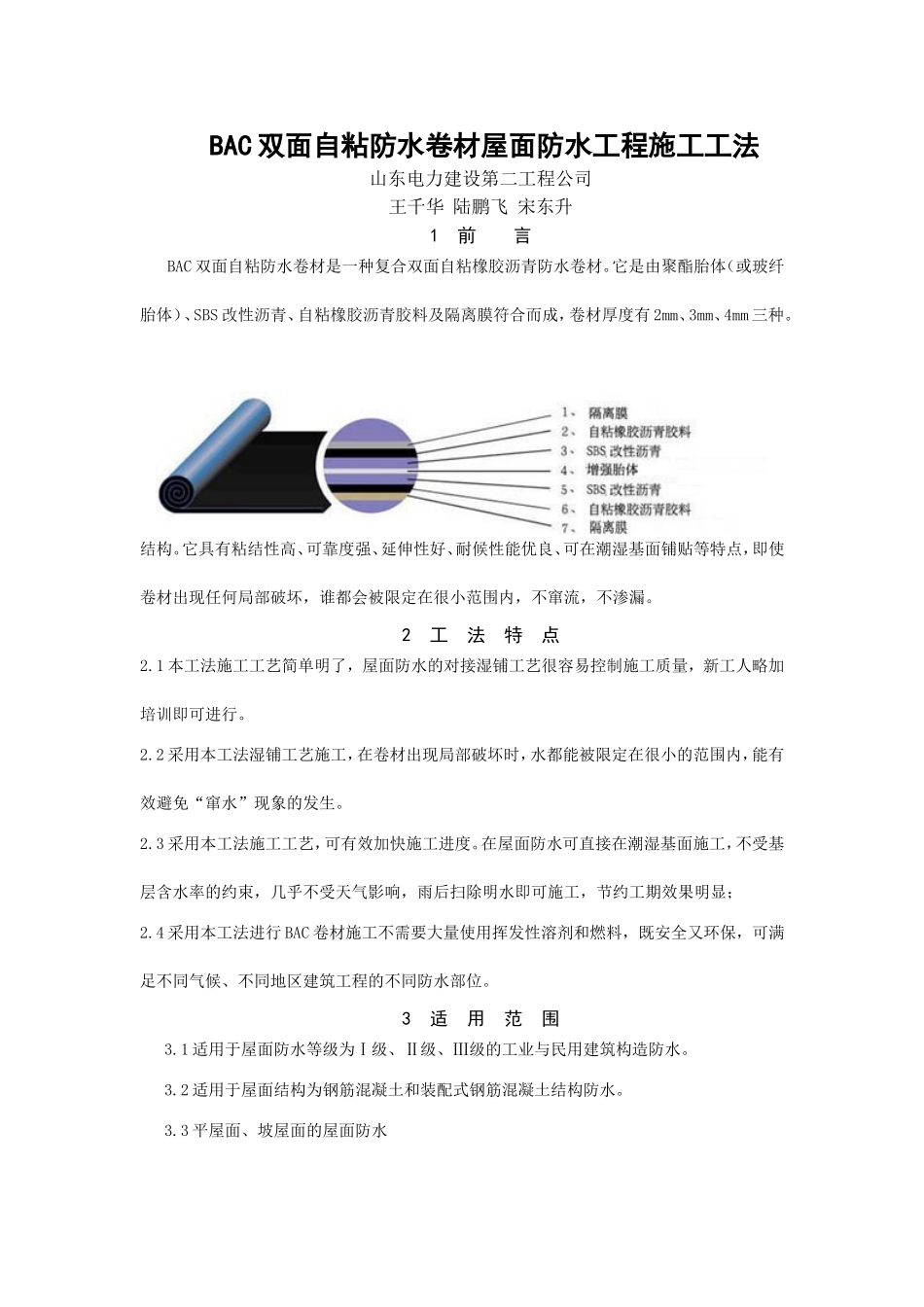

BAC双面自粘防水卷材屋面防水工程施工工法山东电力建设第二工程公司王千华陆鹏飞宋东升1前言BAC双面自粘防水卷材是一种复合双面自粘橡胶沥青防水卷材。它是由聚酯胎体（或玻纤胎体）、SBS改性沥青、自粘橡胶沥青胶料及隔离膜符合而成，卷材厚度有2mm、3mm、4mm三种。结构。它具有粘结性高、可靠度强、延伸性好、耐候性能优良、可在潮湿基面铺贴等特点，即使卷材出现任何局部破坏，谁都会被限定在很小范围内，不窜流，不渗漏。2工法特点2.1本工法施工工艺简单明了，屋面防水的对接湿铺工艺很容易控制施工质量，新工人略加培训即可进行。2.2采用本工法湿铺工艺施工，在卷材出现局部破坏时，水都能被限定在很小的范围内，能有效避免“窜水”现象的发生。2.3采用本工法施工工艺，可有效加快施工进度。在屋面防水可直接在潮湿基面施工，不受基层含水率的约束，几乎不受天气影响，雨后扫除明水即可施工，节约工期效果明显；2.4采用本工法进行BAC卷材施工不需要大量使用挥发性溶剂和燃料，既安全又环保，可满足不同气候、不同地区建筑工程的不同防水部位。3适用范围3.1适用于屋面防水等级为Ⅰ级、Ⅱ级、Ⅲ级的工业与民用建筑构造防水。3.2适用于屋面结构为钢筋混凝土和装配式钢筋混凝土结构防水。3.3平屋面、坡屋面的屋面防水4工艺原理4.1BAC双面自粘防水卷材是一种复合双面自粘橡胶沥青防水卷材，由聚酯胎体、SBS改性沥青、自粘橡胶沥青胶料及隔离膜复合而成。胶料中的高分子聚合物（链段）与水泥水化物（硅酸盐网络）形成（界面）互穿网络（IPN）结构，水泥初凝前可流动、渗透或浸渍，凝固强度日增，粘结力增强。可将因卷材破损引起的渗漏限制在局部范围，避免导致防水层整体失效。4.2可与未固化的水泥浆粘结，与结构共同构筑超乎寻常的“皮肤”式牢固防水体系，可靠度高。卷材出现局部的破坏水都会被限制在很小的范围内，不流窜、不渗漏。4.3屋面防水主要构造见下图：构造简图构造做法保护层兼做隔热层：15厚1:2:9水泥石灰砂浆坐砌300*300*50屋面复合隔热板、专用防水胶嵌缝防水卷材：3厚BAC双面自粘橡胶沥青防水卷材防水涂料层：3厚阳离子氯丁胶乳水泥浆找平（找坡）层：1:2.5水泥砂浆20厚结构层：混凝土楼板5施工工艺流程及操作要点5.1施工工艺流程清理基层→水泥砂浆找平（找坡）→刮氯丁胶乳防水涂料→揭掉BAC防水卷材下表面的隔离膜→铺BAC防水卷材→拍打卷材上表面、提浆→晾放（24小时至48小时）→对接口密封→节点加强处理→用混合水泥砂浆坐砌符合隔热板→专用防水胶嵌缝→质量验收5.2操作要点5.2.1基层处理：基层表面应坚实、洁净，并充分湿润，无积水。5.2.2水泥砂浆找平层（找坡）：采用1:2.5水泥砂浆找平（找坡），其厚度为20mm，铺抹时应注意压实、抹平。在阴角处，应抹成半径50mm以上的圆角。水泥砂浆找平层（找坡）施工完成阴角处抹成半径50mm以上的圆角5.2.3刮氯丁胶乳防水涂料：按照普通硅酸盐水泥：氯丁胶乳=1:0.35的质量比配置氯丁胶乳防水涂料，搅拌均匀成腻子状，用铁抹子刮抹三遍，厚度宜为3mm，以不透基层底为准，铺抹水泥砂浆的宽度比卷材的长、短边宜各宽出100mm，并在刮铺过程中保证平整度。按照比例配置氯丁胶乳水泥浆用铁抹子刮抹氯丁胶乳水泥浆5.2.4揭掉BAC防水卷材下表面的隔离膜，另一面BAC防水卷材保护好，待施工保护层时再揭掉，以防止污染自粘橡胶胶料层。揭掉BAC防水卷材下表面的隔离膜5.2.5铺BAC防水卷材：先在女儿墙等凸起位置粘贴BAC防水卷材附加层，附加层总宽度为500mm，转角两侧各半，撕掉附加层BAC防水卷材上表面，将BAC防水卷材平铺在水泥砂浆上。BAC防水卷材在立墙上铺贴时，在卷材收口处应临时密封（可用胶带或加厚水泥浆密封），以防止立墙收头处水份过快散失。女儿墙泛水附加层大面防水卷材铺贴时，边刮涂氯丁胶乳水泥浆三遍，边揭掉边BAC双面自粘防水卷材一面隔离膜，边铺贴BAC双面自粘防水卷材，为方便施工卷材可以用裁纸刀割成两段，每段5m长，卷材与相邻卷材之间为平行对接，对接缝应尽量拼严。刮涂氯丁胶三遍揭掉底面隔离膜铺贴卷材接缝应尽量拼严泛水细部做法一泛水细部做法二5.2.6拍打卷材上表面、提浆：用木抹子或自制2m长木...
