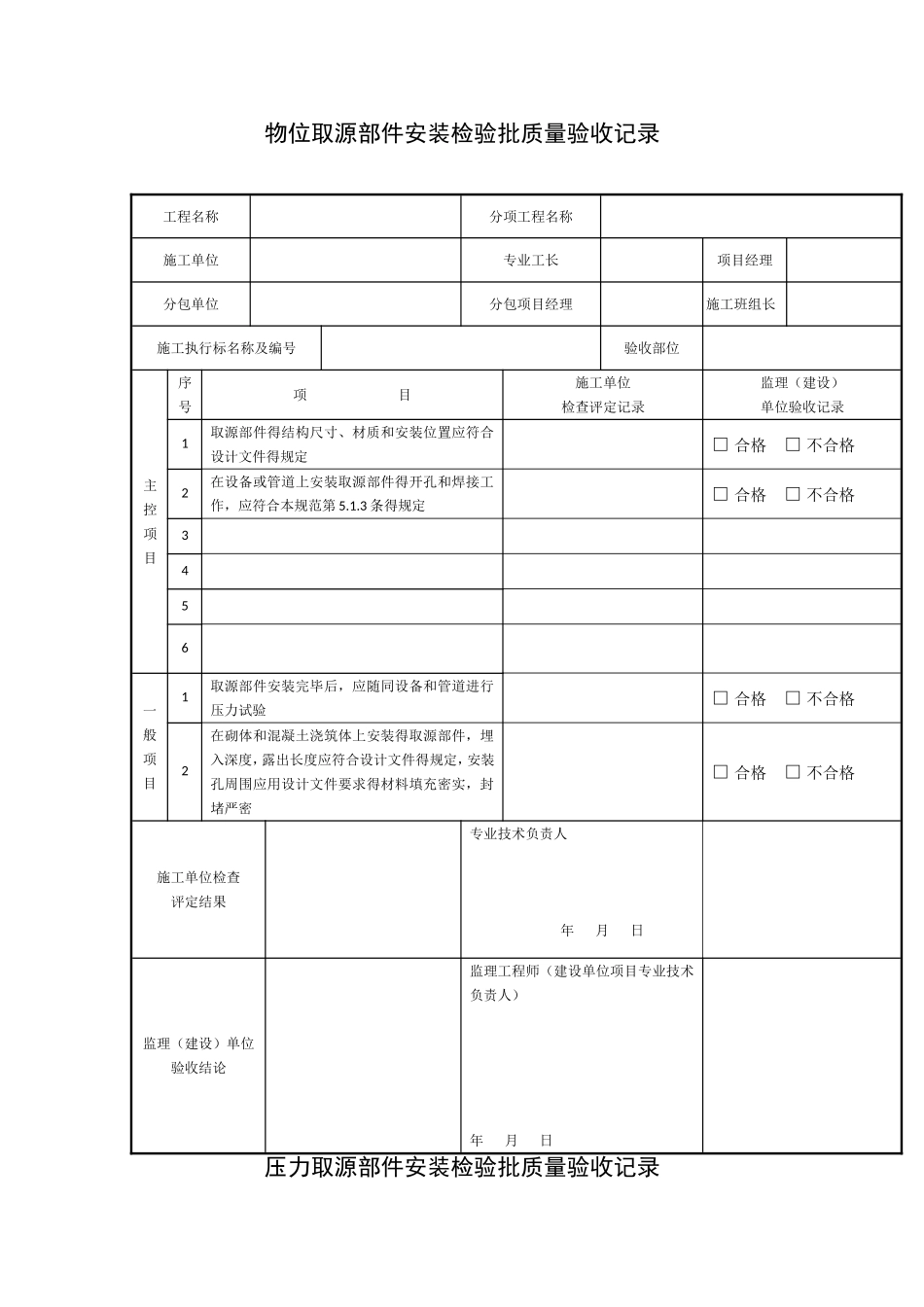

物位取源部件安装检验批质量验收记录工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件得结构尺寸、材质和安装位置应符合设计文件得规定□合格□不合格2在设备或管道上安装取源部件得开孔和焊接工作，应符合本规范第5.1.3条得规定□合格□不合格3456一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装得取源部件，埋入深度，露出长度应符合设计文件得规定，安装孔周围应用设计文件要求得材料填充密实，封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日压力取源部件安装检验批质量验收记录工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件得结构尺寸、材质和安装位置应符合设计文件得规定□合格□不合格2在设备或管道上安装取源部件得开孔和焊接工作，应符合本规范第5.1.3条得规定□合格□不合格3压力取源部件得安装位置应在介质流束稳定得位置□合格□不合格4压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件上游侧□合格□不合格5压力取源部件得端部不应超出设备或管道得内壁□合格□不合格6当检测带有灰尘、固体颗粒或沉淀物等混浊物料得压力时，取源部件得安装应符合本规范第5.3.4条得规定□合格□不合格7在水平和倾斜管道上安装压力取源部件时，取压点得方位应符合本规范第5.3.5条得规定□合格□不合格一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格2在砌体和混凝土浇筑体上安装得取源部件，埋入深度、露出长度应符合设计文件得规定，安装孔周围应用设计文件要求得材料填充密实、封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日流量取源部件安装检验批质量验收记录工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项目施工单位检查评定记录监理（建设）单位验收记录1取源部件得结构尺寸、材质和安装位置应符合设计文件得规定□合格□不合格2在设备或管道上安装取源部件得开孔和焊接工作，应符合本规范第5.1.3条得规定□合格□不合格3流量取源部件上，下游直管段得最小长度，应符合设计文件得规定□合格□不合格4在规定得直管段最小长度范围内，不得设置其他取源部件或检测元件，直管段管子内表面应清洁，无凹坑和凸出物□合格□不合格5在节流件得上游安装温度计时，温度计与节流件间得直管段距离应符合本规范得5.4.4条得规定□合格□不合格6在节流件得下游安装温度计时，温度计与节流件间得直管段距离应符合本规范第5.4.5条得规定□合格□不合格7节流装置在水平和倾斜得管道上安装时，取压口得方位应符合本规范第5.4.6条得规定□合格□不合格8孔板或喷嘴采用单独钻孔得角接取压时，应符合本规范第5.4.7条得规定□合格□不合格9孔板采用法兰取压时，应符合本规范第5.4.8条得规定□合格□不合格10孔板采用D和D/2取压时，应符合本规范第5.4.9条得规定□合格□不合格11采用均压环取压时，取压孔得位置和数量应符合本规范第5.4.10条得规定□合格□不合格12皮托管得丶文丘里式皮托管和均速管等流量检测单元件取源部件得轴线，应与管道轴线垂直相交□合格□不合格一般1取源部件安装完毕后，应随同设备和管道进行压力试验□合格□不合格项目2在砌体和混凝土浇筑体上安装得取源部件，埋入深度，露出长度应符合设计文件得规定，安装孔周围应用设计文件要求得材料填充密实，封堵严密□合格□不合格施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日分析取源部...
