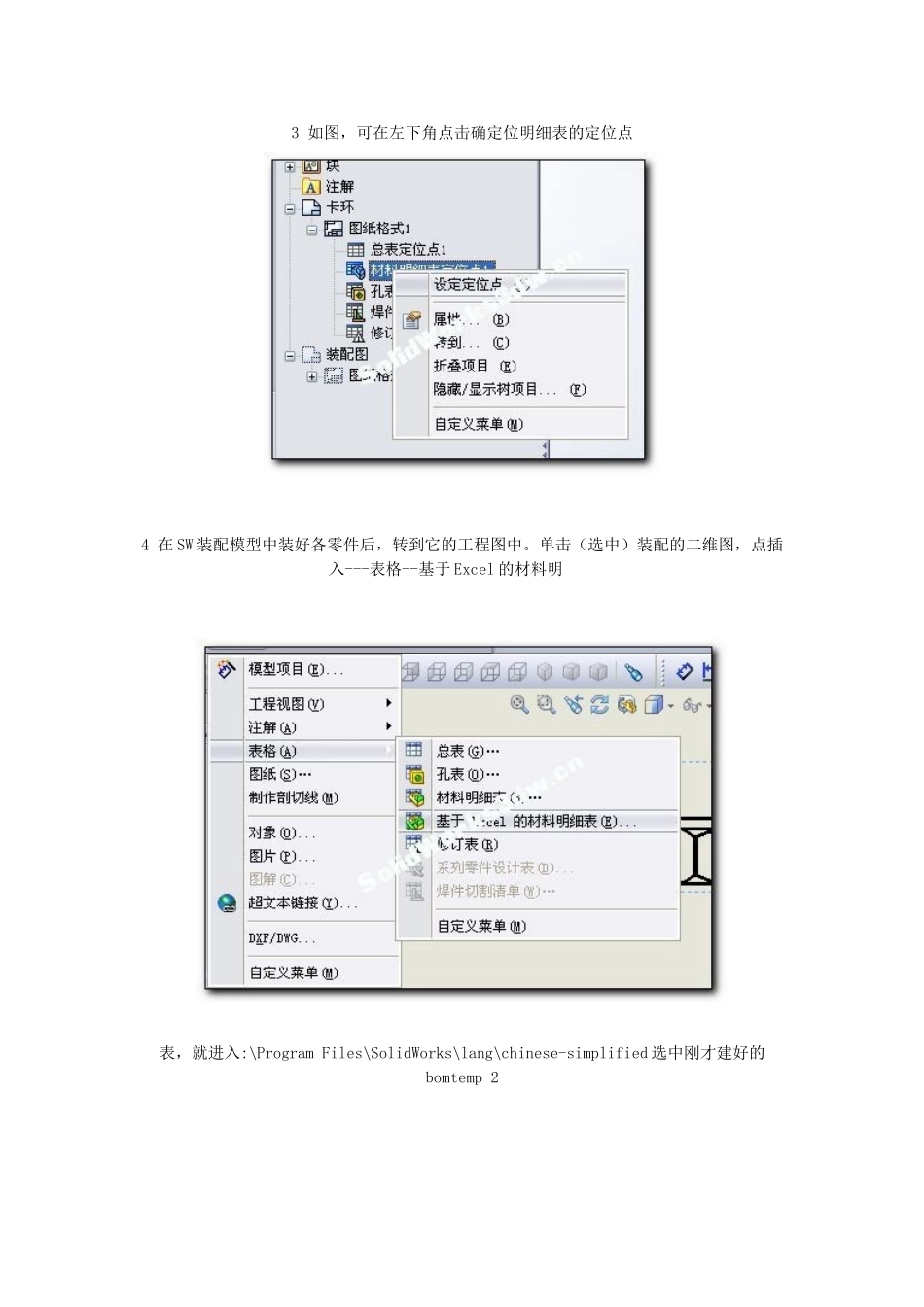

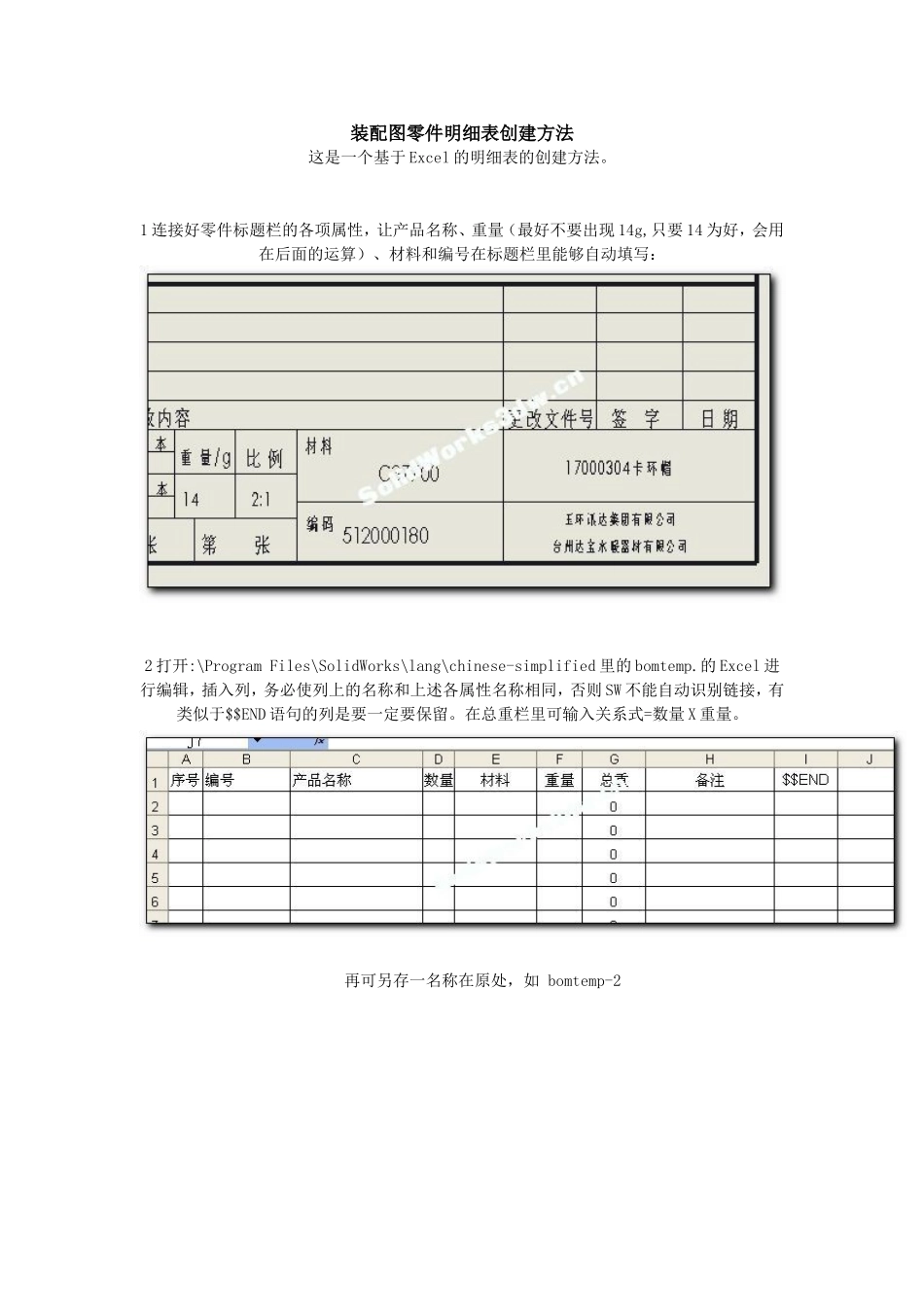

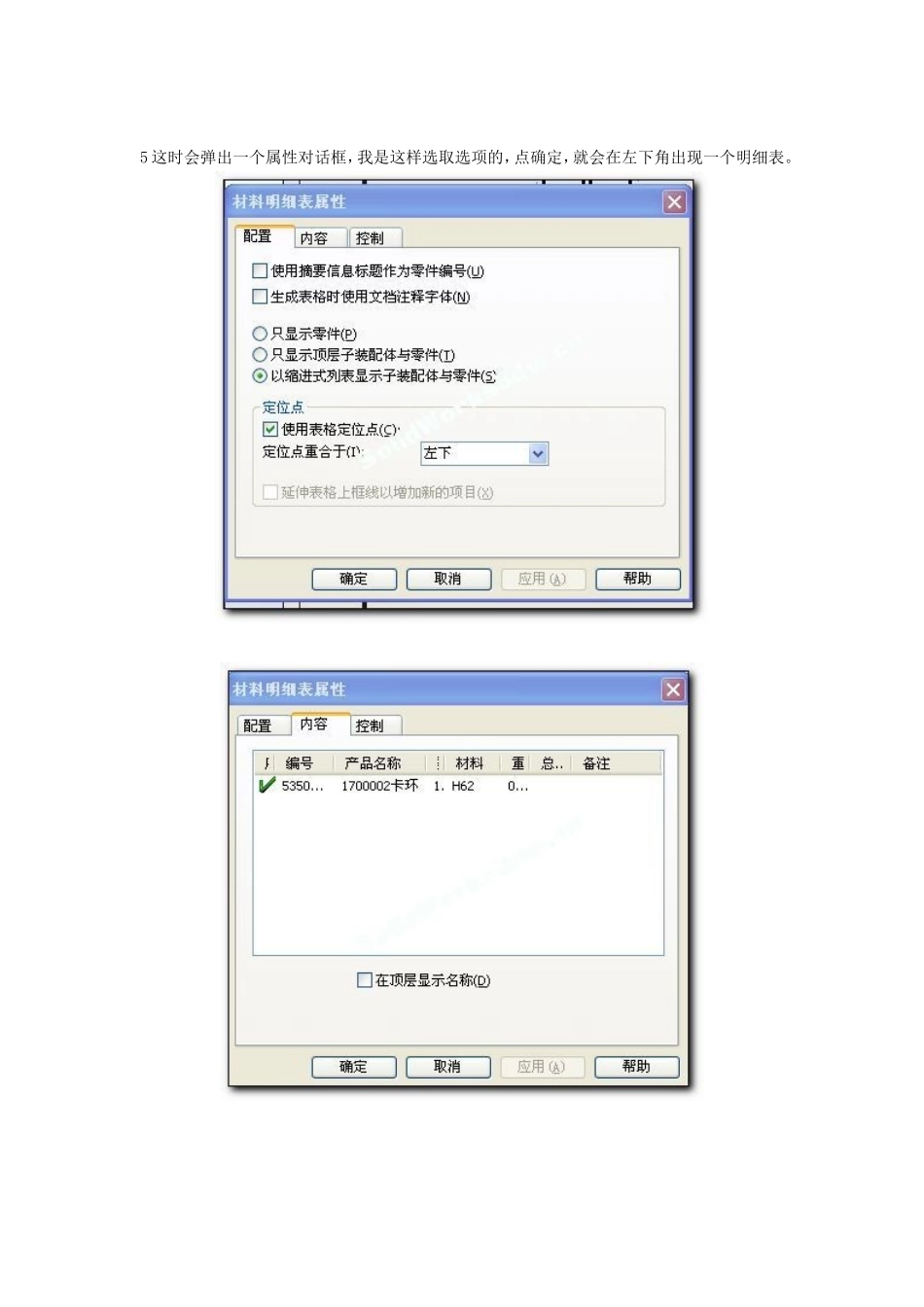

装配图零件明细表创建方法这是一个基于Excel的明细表的创建方法。1连接好零件标题栏的各项属性，让产品名称、重量（最好不要出现14g,只要14为好，会用在后面的运算）、材料和编号在标题栏里能够自动填写：2打开:\ProgramFiles\SolidWorks\lang\chinese-simplified里的bomtemp.的Excel进行编辑，插入列，务必使列上的名称和上述各属性名称相同，否则SW不能自动识别链接，有类似于$$END语句的列是要一定要保留。在总重栏里可输入关系式=数量X重量。再可另存一名称在原处，如bomtemp-23如图，可在左下角点击确定位明细表的定位点4在SW装配模型中装好各零件后，转到它的工程图中。单击（选中）装配的二维图，点插入---表格--基于Excel的材料明表，就进入:\ProgramFiles\SolidWorks\lang\chinese-simplified选中刚才建好的bomtemp-25这时会弹出一个属性对话框，我是这样选取选项的，点确定，就会在左下角出现一个明细表。这时可能会出现宽度不如意，只能返回EXCEL反复地调试，直到满意为止。6如下图，点编辑后，再在空处单击（确定），总重栏会出现相对应的重量。7双击表格，在填写相应的备注栏。完成后可多敲击回车键（我是这么傻傻做D），再在空白处单击，退出表格，即可。Solidworks创建工程图模板及材料明细表模板技巧为了快速出图和快速出材料明细表和汇总表，每个公司都要建立一个适合自己的模版。(1)工程图模板的建立按照企业自身的要求建立相应图幅的工程图模板文件，并且将图层建立在工程图模板文件中，这样可以使新建的工程图都包含建立的图层。再将工程图模板复制在SolidWorks\data\template\…的模板文件中。(2)材料明细表模板的建立系统所预设的材料明细表范本存储在安装目录SolidWorks\lang\Chinese_simplified\…下，可依照需求自行设计新的模板。步骤如下:1)打开Solidworks\lang\Chinese_simplified\Bomtemp.xl文件。2)进行如图4所示的设置(定义名称应与零件模型的自定义属性一致，以便在装配体工程图中自动插入明细表)。图4用户个性化设置☆将原Excel文件中的“项目号”改为“序号”，定义名称为“ItemNo”;☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”;☆将“零件号”改为“材料”，定义名称为“Material”;☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“TotalWeight”;☆将原Excel文件中的“说明”改为“备注”，定义名称为“Description”。3)在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，…，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。4)选择“文件”→“另存为”，将文件命名为BOM表模板，保存在SolidWorks\lang\chinese-simplified\…下的模板文件中。从此新建工程图或在工程图中插入材料明细表时，均会按定制的选项设置执行，并且不需查找模板文件繁琐的放置路径。2.图纸格式的更换在生成新的工程图时，应依据零件模型的大小、综合设计经验和纸张成本等因素选取合适的工程图模板。但在工作中不免会遇到选择图形模板不合适的情况，此时需要更换图纸模板格式，具体操作步骤如下：在工程图设计管理窗口点击“图纸1”，在弹出的下拉菜单中选择“属性”，进而在图纸设定对话框中的图纸格式栏的下拉按钮中选择“自定义”，最后点击“浏览”，在目录路径中找到合适的图纸格式，点击“确定”即可。3.解除视图对齐关系与对齐视图在完成工程图的过程中，某些视图间的投影关系需要解除，某些视图间需要建立视图对齐关系，对此，SolidWorks提供了解除视图关系、水平对齐另一视图和竖直对齐另一视图的功能。具体操作如下：欲解除视图关系，应同时选中需要解除视图关系的视图，点击“工具”→“对齐视图”→“解除对齐关系”命令即可;欲水平或竖直对齐另一视图，应先选中需要对齐的视图，然后点击“工具”→“对齐视图”→“水平对齐另一视图”或“竖直对齐另一视图”命令，此时注意鼠标的形状，再点击欲对齐的目标视图即可。4.剖视图中不欲剖切零件的处理我国制图标准规定：剖视图所包含的标准件，如螺栓、螺母、垫圈和开口销等...
