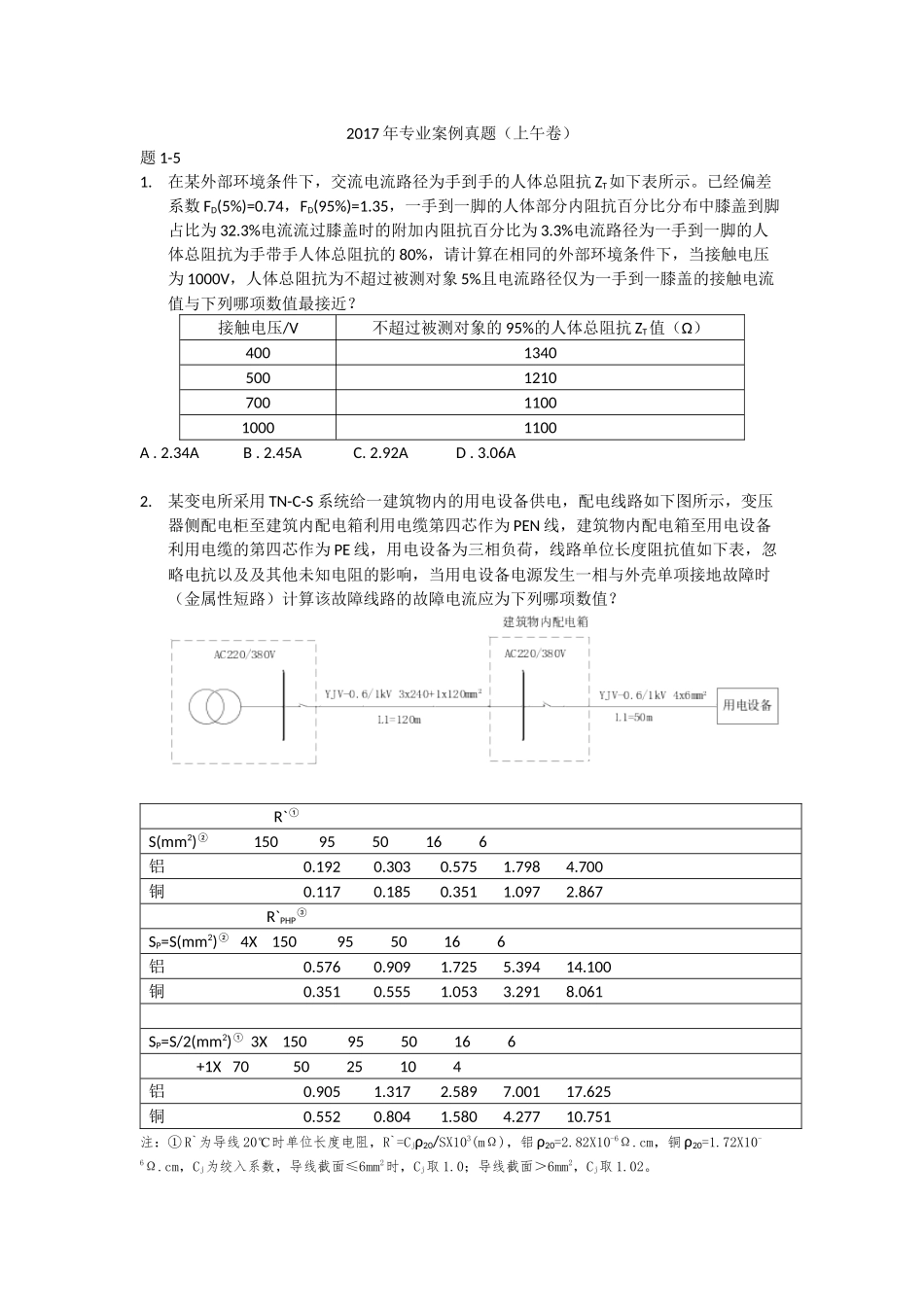

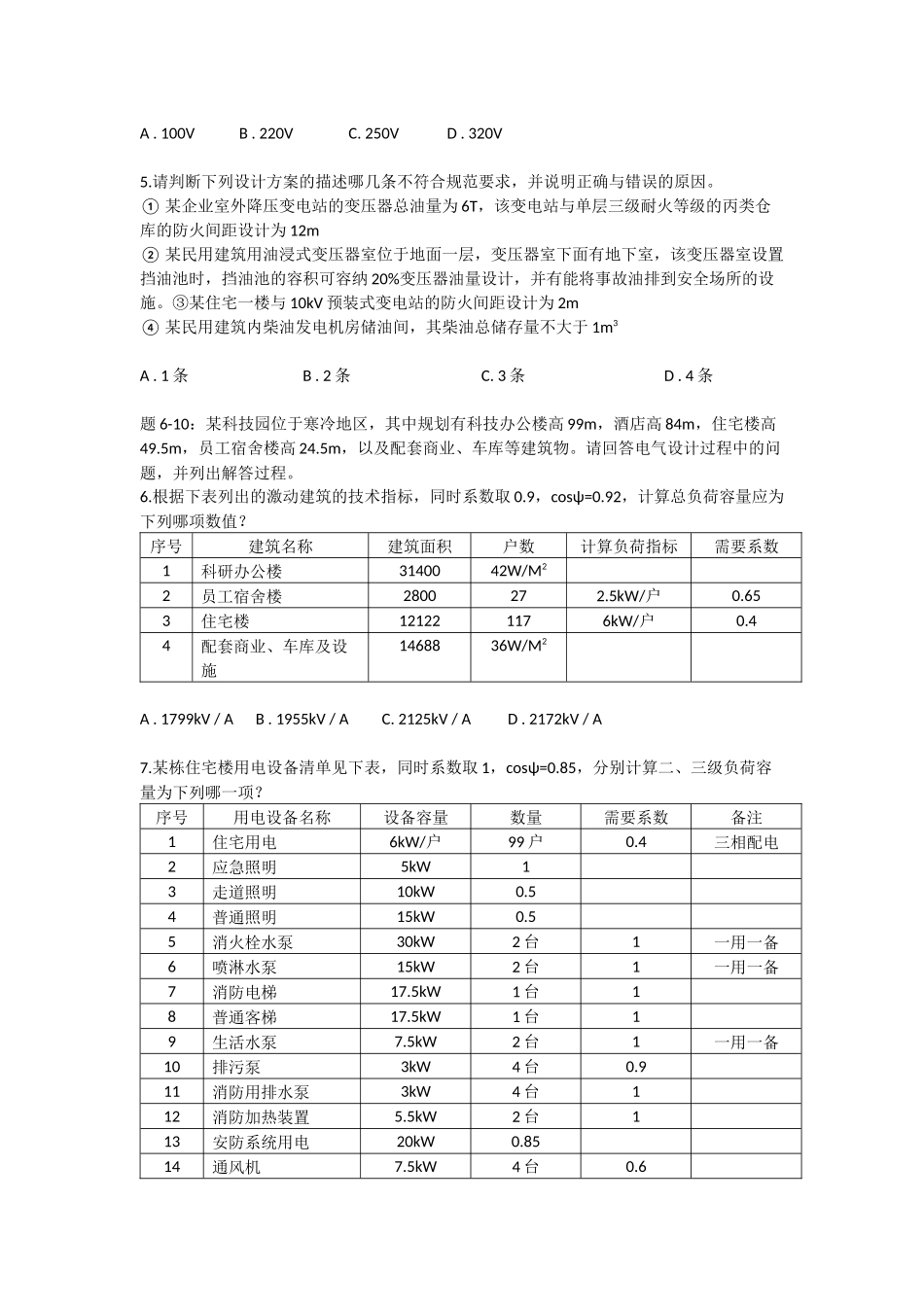

2017年专业案例真题（上午卷）题1-51.在某外部环境条件下，交流电流路径为手到手的人体总阻抗ZT如下表所示。已经偏差系数FD(5%)=0.74，FD(95%)=1.35，一手到一脚的人体部分内阻抗百分比分布中膝盖到脚占比为32.3%电流流过膝盖时的附加内阻抗百分比为3.3%电流路径为一手到一脚的人体总阻抗为手带手人体总阻抗的80%，请计算在相同的外部环境条件下，当接触电压为1000V，人体总阻抗为不超过被测对象5%且电流路径仅为一手到一膝盖的接触电流值与下列哪项数值最接近？接触电压/V不超过被测对象的95%的人体总阻抗ZT值（Ω）40013405001210700110010001100A.2.34AB.2.45AC.2.92AD.3.06A2.某变电所采用TN-C-S系统给一建筑物内的用电设备供电，配电线路如下图所示，变压器侧配电柜至建筑内配电箱利用电缆第四芯作为PEN线，建筑物内配电箱至用电设备利用电缆的第四芯作为PE线，用电设备为三相负荷，线路单位长度阻抗值如下表，忽略电抗以及及其他未知电阻的影响，当用电设备电源发生一相与外壳单项接地故障时（金属性短路）计算该故障线路的故障电流应为下列哪项数值？R`①S(mm2)②1509550166铝0.1920.3030.5751.7984.700铜0.1170.1850.3511.0972.867R`PHP③SP=S(mm2)②4X1509550166铝0.5760.9091.7255.39414.100铜0.3510.5551.0533.2918.061SP=S/2(mm2)①3X1509550166+1X705025104铝0.9051.3172.5897.00117.625铜0.5520.8041.5804.27710.751注：①R`为导线20℃时单位长度电阻，R`=Cjρ20/SX103(mΩ)，铝ρ20=2.82X10-6Ω.cm，铜ρ20=1.72X10-6Ω.cm，Cj为绞入系数，导线截面≤6mm2时，Cj取1.0；导线截面＞6mm2，Cj取1.02。②S为相线线芯截面，SP为PEN线芯截面。③R`PHP为计算单相对地短路电流用的相保阻抗，其值取导线20℃时电阻的1.5倍。A.286AB.294AC.312AD.15027A3.某变压器的配电线路如下图所示，已知变压器电阻RT=0.02Ω，图中为设备供电的电缆相线与PEN线截面相等，各相线单位长度电阻值为6.5Ω/km，忽略其他未知电阻、电抗的影响，当设备A发生外壳短路故障时，计算设备B外壳的对地故障电压为下列哪项数值？A.30.80VB.33.0VC.33.80VD.50.98V4.10kV变电所的配电线路如下图所示，RE与RB相互独立，RE与RA相互连接，低压侧IT系统采用经高电阻接地，RD远大于RA、RE和RB，低压侧线电压为AC380V，变电所内高压侧发生接地故障时，流过RE的故障电流IE=10A，计算高压侧发生接地故障时低压侧电气装置相线与外壳间的工频应力电压U1应为下列哪项数值。(忽略线路，变压器及未知阻抗)A.100VB.220VC.250VD.320V5.请判断下列设计方案的描述哪几条不符合规范要求，并说明正确与错误的原因。①某企业室外降压变电站的变压器总油量为6T，该变电站与单层三级耐火等级的丙类仓库的防火间距设计为12m②某民用建筑用油浸式变压器室位于地面一层，变压器室下面有地下室，该变压器室设置挡油池时，挡油池的容积可容纳20%变压器油量设计，并有能将事故油排到安全场所的设施。③某住宅一楼与10kV预装式变电站的防火间距设计为2m④某民用建筑内柴油发电机房储油间，其柴油总储存量不大于1m3A.1条B.2条C.3条D.4条题6-10：某科技园位于寒冷地区，其中规划有科技办公楼高99m，酒店高84m，住宅楼高49.5m，员工宿舍楼高24.5m，以及配套商业、车库等建筑物。请回答电气设计过程中的问题，并列出解答过程。6.根据下表列出的激动建筑的技术指标，同时系数取0.9，cosψ=0.92，计算总负荷容量应为下列哪项数值？序号建筑名称建筑面积户数计算负荷指标需要系数1科研办公楼3140042W/M22员工宿舍楼2800272.5kW/户0.653住宅楼121221176kW/户0.44配套商业、车库及设施1468836W/M2A.1799kV/AB.1955kV/AC.2125kV/AD.2172kV/A7.某栋住宅楼用电设备清单见下表，同时系数取1，cosψ=0.85，分别计算二、三级负荷容量为下列哪一项？序号用电设备名称设备容量数量需要系数备注1住宅用电6kW/户99户0.4三相配电2应急照明5kW13走道照明10kW0.54普通照明15kW0.55消火栓水泵30kW2台1一用一备6喷淋水泵15kW2台1一用一备7消防电梯17.5kW1台18普通客梯17.5kW1台19生活水泵7.5kW2台1一用一备10排污泵3kW4台0.911消防用排水泵3kW4台112消防加热装置5.5...
