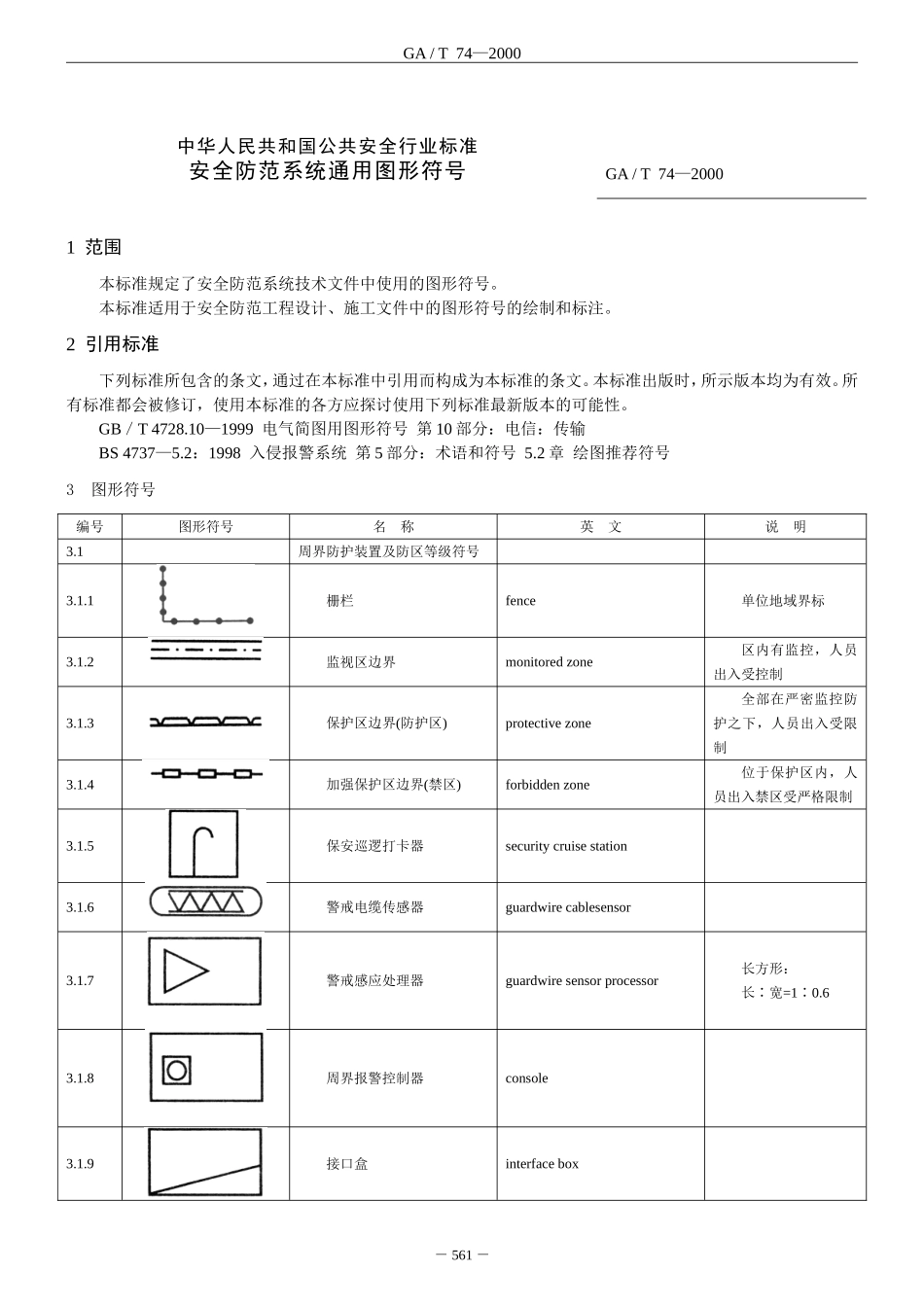

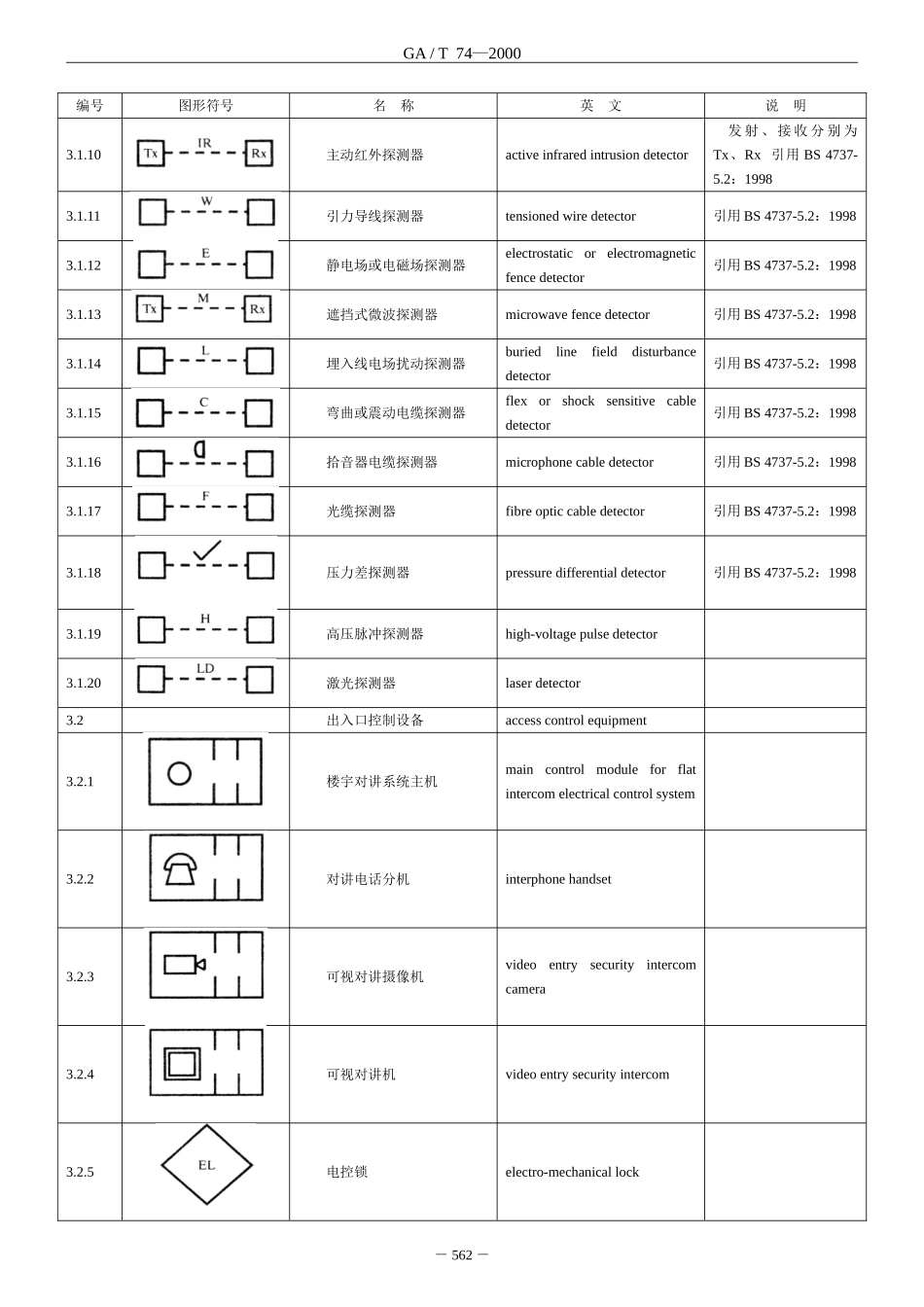

GA/T74—2000中华人民共和国公共安全行业标准安全防范系统通用图形符号GA/T74—20001范围本标准规定了安全防范系统技术文件中使用的图形符号。本标准适用于安全防范工程设计、施工文件中的图形符号的绘制和标注。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB／T4728.10—1999电气简图用图形符号第10部分：电信：传输BS4737—5.2：1998入侵报警系统第5部分：术语和符号5.2章绘图推荐符号3图形符号编号图形符号名称英文说明3.1周界防护装置及防区等级符号3.1.1栅栏fence单位地域界标3.1.2监视区边界monitoredzone区内有监控，人员出入受控制3.1.3保护区边界(防护区)protectivezone全部在严密监控防护之下，人员出入受限制3.1.4加强保护区边界(禁区)forbiddenzone位于保护区内，人员出入禁区受严格限制3.1.5保安巡逻打卡器securitycruisestation3.1.6警戒电缆传感器guardwirecablesensor3.1.7警戒感应处理器guardwiresensorprocessor长方形：长∶宽=1∶0.63.1.8周界报警控制器console3.1.9接口盒interfacebox－561－GA/T74—2000编号图形符号名称英文说明3.1.10主动红外探测器activeinfraredintrusiondetector发射、接收分别为Tx、Rx引用BS4737-5.2：19983.1.11引力导线探测器tensionedwiredetector引用BS4737-5.2：19983.1.12静电场或电磁场探测器electrostaticorelectromagneticfencedetector引用BS4737-5.2：19983.1.13遮挡式微波探测器microwavefencedetector引用BS4737-5.2：19983.1.14埋入线电场扰动探测器buriedlinefielddisturbancedetector引用BS4737-5.2：19983.1.15弯曲或震动电缆探测器flexorshocksensitivecabledetector引用BS4737-5.2：19983.1.16拾音器电缆探测器microphonecabledetector引用BS4737-5.2：19983.1.17光缆探测器fibreopticcabledetector引用BS4737-5.2：19983.1.18压力差探测器pressuredifferentialdetector引用BS4737-5.2：19983.1.19高压脉冲探测器high-voltagepulsedetector3.1.20激光探测器laserdetector3.2出入口控制设备accesscontrolequipment3.2.1楼宇对讲系统主机maincontrolmoduleforflatintercomelectricalcontrolsystem3.2.2对讲电话分机interphonehandset3.2.3可视对讲摄像机videoentrysecurityintercomcamera3.2.4可视对讲机videoentrysecurityintercom3.2.5电控锁electro-mechanicallock－562－GA/T74—2000编号图形符号名称英文说明3.2.6卡控旋转栅门3.2.7卡控旋转门3.2.8卡控叉形转栏3.2.9出入口数据处理设备3.2.10读卡器cardreader3.2.11键盘读卡器cardreaderwithkeypad3.2.12指纹识别器fingerprintverifier3.2.13掌纹识别器palmprintverifier3.2.14人像识别器portraitverifier3.2.15眼纹识别器eyeprintverifier3.2.16声控锁acousticcontrollock－563－GA/T74—2000编号图形符号名称英文说明3.3报警开关protectiveswitch引用BS4737-5.2：19983.3.1紧急脚挑开关deliberately-operateddevice(foot)引用BS4737-5.2：19983.3.2钞票夹开关moneyclip(springorgravityclip)引用BS4737-5.2：19983.3.3紧急按钮开关deliberately-operateddevice(manual)引用BS4737-5.2：19983.3.4压力垫开关pressurepad引用BS4737-5.2：19883.3.5门磁开关magnetically-operatedprotectiveswitch引用BS4737-5.2：19983.3.6电锁按键buttonforelectro-mechaniclock3.3.7锁匙开关keycontrolledswitch3.3.8密码开关codeswitch3.4安防专用视、听器材video/audiodeviceforsecurity引用BS4737-5.2：19983.4.1声音复核装置audiosurveillancedevice(microphone)引用BS4737-5.2：1998－564－GA/T74—2000编号图形符号名称英文说明3.4.2安防专用照相机securitycamera,still-frame引用BS4737-5.2：19983.4.3安防专用视频摄像机videocameraforsecurity引用BS4737-5.2：19983.5振动、接近式探测器vibration,proximityorenvironmentdetector引用BS4737-5.2：19983.5.1声波探测器acousticdetector(airbornevibration)引用BS4737-5.2：...
